Procedura di apertura Logitech G PRO Wireless

Scritto Da: Kyle Smith

Commenti: 4

Procedura di apertura Logitech G PRO Wireless

Difficoltà

Moderato

Passi

Tempo Necessario

15 - 30 minuti

Introduzione

Segui questa guida per aprire il mouse Logitech G PRO Wireless.

Aprire il mouse G PRO Wireless richiede la rimozione dei piedini del mouse. Se vuoi riutilizzarli, dovrai scaldarli per ammorbidire l'adesivo e rimuoverli piegandoli il meno possibile. Potrebbe essere necessario sostituire i piedini piegati o strappati.

Ricorda che la copertura inferiore è collegata a quella superiore tramite i cavi della batteria e il cavo dell'input. Entrambi devono essere scollegati prima di separare la copertura inferiore da quella superiore.

Strumenti

Ricambi

Tesa 61395 Tape

Passo 1

Sposta l'interruttore di accensione verso il basso per spegnere il mouse (con la scritta PRO Wireless rivolta verso l'alto).
Il colore sotto l'interruttore dovrebbe essere rosso quando il mouse è spento.

Passo 2

Se pensi di riutilizzare i piedini del mouse, dovrai scaldarli per ammorbidire l'adesivo e rimuoverli piegandoli il meno possibile.
Scalda un iOpener e appoggialo sul piedino anteriore del mouse per un minuto
Puoi usare anche un asciugacapelli o una pistola termica, ma fai attenzione a non scaldare troppo il mouse, in quanto la batteria interna è sensibile ai danni da calore. Se usi l'asciugacapelli o la pistola termica, impostali con la minor temperatura possibile e scalda per 10 secondi.

Passo 3

Infila la parte piatta di uno spudger sotto il piedino anteriore del mouse.
Ogni piedino ha una fessura nel suo alloggio che puoi usare per infilare lo spudger.
I piedini del mouse sono composti da due strati. Assicurati di infilare lo spudger sotto lo strato inferiore per rimuovere del tutto il piedino.

Passo 4

Infila lo spudger sotto l'intera lunghezza del piedino anteriore del mouse per tagliare l'adesivo e staccarlo dal mouse.
Avanza lentamente per evitare di piegare il piedino del mouse. Se l'adesivo diventa difficile da tagliare, rimuovi lo spudger e scaldalo ancora.

Passo 5

Appoggia l'iOpener ai piedini posteriori del mouse per un minuto.
In alternativa, puoi usare un asciugacapelli o una pistola termica per scaldarli per dieci secondi.

Passo 6

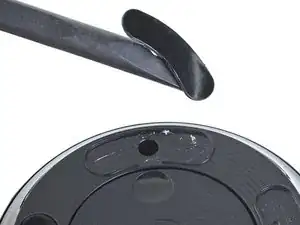

Infila la parte piatta di uno spudger sotto il piedino posteriore sinistro del mouse.

Passo 7

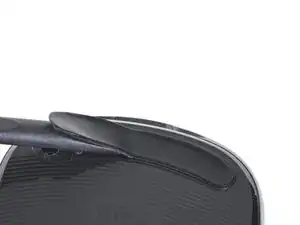

Fai scorrere lo spudger sotto l'intera lunghezza del piedino posteriore sinistro del mouse per tagliare l'adesivo e staccarlo dal mouse.

Passo 8

Ripeti questa procedura per rimuovere i due piedini posteriori del mouse rimasti.

Passo 9

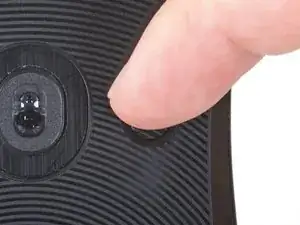

Se vuoi installare dei piedini del mouse di ricambio o applicare dell'adesivo nuovo, usa la parte piatta di uno spudger per rimuovere l'adesivo rimasto nell'alloggio dei piedini.
Durante il rimontaggio, segui questa guida se stai usando un foglio di adesivo pretagliato per incollare i piedini del mouse.

Passo 10

Usa un cacciavite a croce Phillips per svitare le sette viti da 4,4 mm che fissano la copertura inferiore.

Passo 11

Non cercare ancora di rimuovere la copertura inferiore da quella superiore. Sono ancora collegate dai cavi della batteria e da quello di input.
Solleva l'estremità posteriore della copertura inferiore da quella superiore di circa 1 cm.

Passo 12

La copertura inferiore ha dei ganci lungo il suo bordo anteriore che la fissano alla copertura superiore.
Tira la copertura inferiore verso il basso di circa 0,5 cm per sganciare la copertura inferiore da quella superiore.

Passo 13

I cavi della batteria e quello di input sono collegati alla copertura inferiore in basso a destra (con la scritta PRO Wireless rivolta verso di te).
Ruota la copertura inferiore da sinistra verso destra, lontano dalla copertura superiore.

Passo 14

Appoggia la copertura inferiore sulla tua superficie di lavoro.
Appoggia la copertura superiore contro un appoggio solido (come una scatola) per evitare di tirare i cavi.

Passo 15

Usa un paio di pinzette a punta arrotondata per tirare il connettore della batteria verso l'alto e fuori dalla sua presa.
Tira verso l'alto facendo ondeggiare il connettore per guidarlo fuori dalla sua presa.
Durante il rimontaggio. assicurati che il connettore della batteria sia orientato correttamente quando lo reinfili nella sua presa. Il cavo rosso dovrebbe essere dal lato dove c'è il segno più (+) sulla scheda madre.

DO NOT DO THIS. If the tweezers/pliers slip say goodbye to the connector and pretty much the battery.

Ralph Trocchia -

Passo 16

Usa la punta di uno spudger o le unghie per ruotare verso l'alto la piccola aletta di bloccaggio incernierata sul connettore ZIF del cavo di input.

Passo 17

Usa un paio di pinzette per sfilare il cavo di input dal suo connettore ZIF.
La linea bianca su questo cavo segna il bordo dell'area di connessione. Per ricollegarlo, Infila il cavo nel connettore fino a questa linea, quindi chiudi l'aletta di bloccaggio. Se il cavo non si infila facilmente fino (o molto vicino) a questa linea, probabilmente non è allineato correttamente e deve essere rimosso e riposizionato delicatamente.

Passo 18

Rimuovi la copertura superiore da quella inferiore.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
