Introduzione
Questa guida mostra come rimuovere l'assemblaggio della scheda principale. Questo è necessario prima della rimozione della scheda USB-C e dell'alimentatore.
-
-
Spegni la tua console.
-
Disconnetti tutti i cavi e accessori.
-
Rimuovi eventuali stand che supportano il tuo dispositivo.
-
-
-

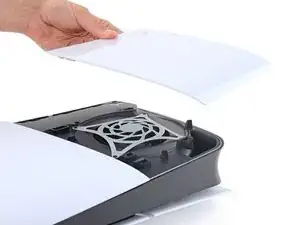

Per rimuovere una copertura, solleva fermamente il bordo anteriore per rilasciare le clip.
-
Rimuovi la copertura.
-
-
-
Utilizza l'incavo nell'angolo in basso a destra del lettore di dischi per sollevare il suo lato destro.
-
Rimuovi il lettore di dischi.
-
-
-
Utilizza un cacciavite a croce Phillips per rimuovere la vite lunga 17,1 mm che fissa il coperchio dello slot di espansione.
-
-
-
Inserisci il braccio di una pinzetta (o la punta di uno spudger) nel foro della vite del coperchio dello slot di espansione.
-
Solleva il coperchio finché non puoi afferrarlo con le dita.
-
Rimuovi il coperchio.
-
-
-

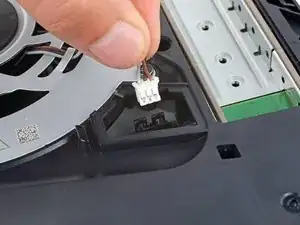

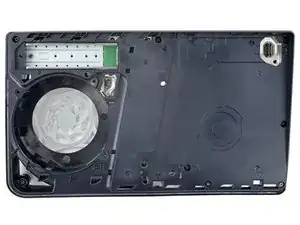

Afferra saldamente la testa del connettore bianco dei cavi della ventola e tirala dritta verso l'alto e fuori dalla sua presa.
-
Allinea il connettore sulla sua presa.
-
Premi verso il basso sulla linguetta del connettore con la parte piatta di uno spudger fino a quando il connettore scivola completamente nella sua presa.
-
-
-
Utilizza un cacciavite Torx di sicurezza T8 per rimuovere le quattro viti che fissano la ventola:
-
Una vite lunga 31,2 mm
-
Due viti lunghe 21,3 mm
-
Una vite lunga 11,6 mm
-
-
-
Usa le dita per afferrare la ventola dalle sue aperture.
-
Solleva la ventola dritta verso l'alto e rimuovila.
-
Inserisci la ventola in modo che i suoi cavi siano vicini al loro connettore.
-
-
-
Utilizza un cacciavite Torx di sicurezza T8 per rimuovere le due viti lunghe 21,3 mm che fissano l'alimentatore.
-
-
-

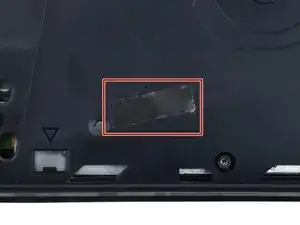

Uno sticker anti-manomissione nasconde una delle viti del coperchio della scheda principale.
-
Utilizza delle pinzette per sollevare lo sticker fino a quando puoi accedere alla vite sottostante.
-
-
-
Utilizza un cacciavite Torx di sicurezza T8 per rimuovere le nove viti che fissano il coperchio della scheda principale:
-
Quattro viti lunghe 18,9 mm
-
Una vite lunga 21,3 mm
-
Quattro viti lunghe 31,2 mm
-
-
-
Utilizza un cacciavite Torx di sicurezza T8 per rimuovere le quattro viti che fissano il coperchio del cavo di interconnessione:
-
Una vite lunga 28,7 mm
-
Tre viti lunghe 7,5 mm
-
-
-
Utilizza la punta di uno spudger per spingere verso il basso e lontano dal connettore il fermaglio metallico del cavo di interconnessione; questa è la sua posizione sbloccata.
-
Mantieni il fermaglio nella sua posizione sbloccata e tira delicatamente il cavo di interconnessione dritto fuori dalla sua presa.
-
-
-
Inserisci la parte piatta di uno spudger sotto il collo metallico di uno dei connettori coassiali del cavo dell'antenna.
-
Solleva dritto verso l'alto per scollegare il cavo.
-
Ripeti il processo per scollegare l'altro cavo dell'antenna.
-
-
-
Solleva delicatamente entrambi i cavi dell'antenna per separare il nastro dalla schermatura del dissipatore di calore.
-
-
-
Sposta i cavi dell'antenna sul lato della tua PlayStation in modo che siano fuori dal percorso.
-
-
-
Solleva l'angolo in basso a sinistra dell'assemblaggio della scheda madre dal suo perno di plastica grigia. Mantieni sollevato l'assemblaggio per il passo successivo.
-
-
-
Mantieni sollevato l'assemblaggio della scheda madre con una mano.
-
Con la mano libera, inserisci il dito tra l'assemblaggio e l'alimentatore.
-
Premi verso il basso sull'alimentatore e solleva l'assemblaggio per separarli.
-
-
-
Fissa saldamente il rivestimento in plastica con una mano.
-
Con l'altra mano libera, afferra il bordo superiore dell'assemblaggio della scheda madre e sollevalo dal rivestimento in plastica.
-
Abbassa l'assemblaggio nel suo alloggiamento in modo che le linguette si inseriscano nel loro connettore sull'alimentatore e le tre aperture si sovrappongano ai loro perni di allineamento.
-
Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.
