Introduzione
Questa è una guida solo prerequisita! Questa guida fa parte di un'altra procedura e non è stata creata per essere usata da sola.
Usa questa guida per rimuovere la scheda madre nel Nokia G22.
-
-
Inserisci uno strumento di espulsione SIM, una punta o una graffetta raddrizzata nel piccolo foro sul vassoio della scheda SIM in alto sul bordo sinistro del telefono.
-
Premi con decisione per espellere il vassoio.
-
-
-
Posiziona il pletto di apertura a un angolo acuto verso il basso tra la cover posteriore e il gruppo schermo.
-
Fai scorrere il plettro lungo il bordo sinistro del telefono per sganciare le clip di plastica.
-
-
-
Gira l'angolo con il plettro e continua a farlo scorrere lungo il lato inferiore per sganciare le clip di plastica.
-
-
-
Fai scorrere il plettro di apertura lungo il destro per continuare a sganciare le clip di plastica.
-
-
-
Con il telefono con lo schermo rivolto verso il basso, solleva con attenzione il bordo destro della cover posteriore, aprendola come un libro.
-
Appoggia la cover di fianco al telefono.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere la vite da 3,8 mm che tiene ferma la staffa del lettore di impronte digitali.
-
-
-
Usa la parte piatta di uno spudger per scollegare il connettore del lettore di impronte, sollevandolo direttamente dalla sua presa.
-
Rimuovi la cover posteriore.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le undici viti da 3,8 mm che fissano la copertura della scheda madre.
-
-
-
Inserisci un plettro di apertura sotto il bordo destro della scheda madre per sganciare le clip di plastica.
-
Capovolgi la copertura della scheda madre oltre il bordo superiore del telefono.
-
-
-

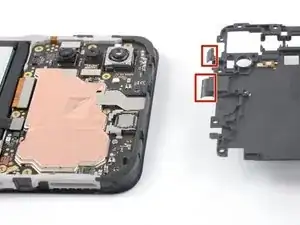

La copertura della scheda madre ha due piccoli pezzi di nastro adesivo avvolti intorno al bordo superiore e alla cornice.
-

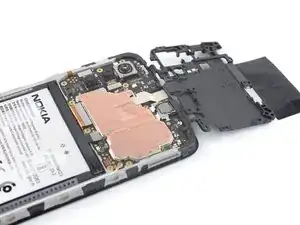

Tira la copertura della scheda madre via dalla cornice per separare il nastro adesivo e rimuoverlo.
-
-
-

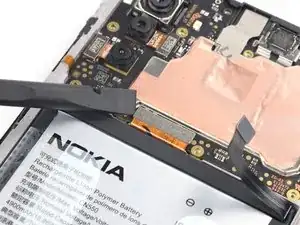

Usa la parte piatta di uno spudger per scollegare il cavo della batteria, sollevando il suo connettore direttamente dalla sua presa.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le otto viti da 3,8 mm che fissano l'altoparlante.
-
-
-
Inserisci un plettro di apertura sotto il bordo destro dell'altoparlante.
-
Ruota il plettro per sganciare l'altoparlante dalle clip in plastica che lo tengono fermo.
-
-
-
Usa la parte piatta dello spudger per scollegare il cavo dello schermo, sollevandone il connettore direttamente dalla sua presa.
-
-
-
Usa la punta dello spudger per scollegare il cavo dell'antenna, sollevando il connettore direttamente dalla sua presa sulla scheda madre.
-
-
-
Usa delle pinzette o le dita per sollevare il cavo dell'antenna dal suo alloggiamento nella cornice.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere la vite da 2,8 mm che tiene fermo il gruppo della porta di ricarica.
-
-
-
Inserisci la parte piatta di uno spudger sotto il bordo superiore del gruppo della porta di ricarica.
-
Solleva il gruppo della porta di ricarica ruotando lo spudger finché non riesci a prenderlo con le dita.
-
-
-
Usa la parte piatta di uno spudger per scollegare il cavo dello schermo, sollevando il connettore dalla sua presa.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere la vite da 2,8 mm che tiene ferma la scheda madre.
-
-
-
Inserisci la punta di uno spudger sotto l'angolo in alto a destra della scheda madre.
-
Solleva la scheda madre finché non riesci a prenderla con le dita.
-
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
