Scollegare batteria

Se hai della pellicola rimasta, fai qualche foto e rimuovi la cartuccia! Lo smontaggio esporrà la pellicola e la danneggerà.

Prima di cominciare:

Spegni e scollega la tua macchina fotografica.

Metti il copri obiettivo per evitare di graffiarlo durante lo smontaggio.

Usa il meccanismo sul lato sinistro della fotocamera per aprire lo sportello della pellicola.

Piega un pezzo di tela o un tovagliolo (o la borsa inclusa) a forma di quadrato.

Inserisci il panno nello scomparto della pellicola, abbastanza lontano da bloccare lo sportello e non farlo chiudere durante lo smontaggio.

Capovolgi la fotocamera e accertati che il panno rimanga al suo posto nello scomparto della pellicola.

Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 3,9 mm che tengono fermo il case inferiore.

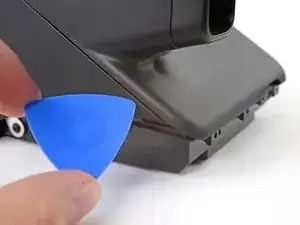

Inserisci la punta di un plettro di apertura sotto l'angolo in alto a sinistra del case inferiore, vicino al pulsante a scorrimento.

Inclina il plettro verso l'alto e spingi per posizionarlo tra il case inferiore e quello frontale.

Fai scorrere il plettro di apertura verso la parte posteriore della macchina fotografica per sganciare le clip lungo il bordo sinistro.

Lascia il plettro sotto l'angolo in basso a sinistra per evitare che le clip si riaggancino.

Inserisci la punta di un secondo plettro di apertura sotto l'angolo in alto a destra del case inferiore.

Inclina il plettro verso l'alto e spingilo per posizionarlo tra il case inferiore e quello frontale.

Fai scorrere il plettro verso la parte posteriore della macchina fotografica per sganciare le clip lungo il bordo destro.

A questo punto, le clip del case inferiore dovrebbero essersi sganciate. In caso contrario, fai scorrere un plettro di apertura lungo il perimetro del case posteriore per sganciarle.

Inclina la parte posteriore del case inferiore verso l'alto e allontanala dalla macchina fotografica, accertandoti di far passare la leva dello sportello della pellicola dalla sua sede.

Rimuovi il case posteriore.

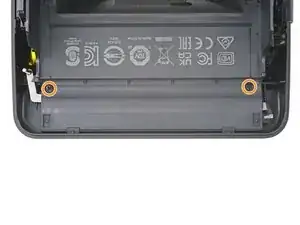

Usa un cacciavite a croce Phillips per rimuovere le due viti da 3,9 mm che tengono ferma il case posteriore.

Inserisci uno spudger tra la cornice e il foro di allineamento sul case posteriore.

Ruota lo spudger per sollevare il case posteriore dal perno di allineamento.

Ripeti per il secondo perno.

Ci sono otto grandi ganci che tengono fermo il case posteriore. I prossimi quattro passi ti mostrano come sganciarli.

Inclina un plettro di apertura verso l'alto e inseriscilo nella fessura dove l'angolo inferiore destro del case posteriore incontra la punta triangolare del bordo destro del case anteriore.

Spingi il plettro verso l'alto per farlo arrivare sopra il margine che sporge nel case posteriore.

Mentre spingi verso l'alto, ruota lentamente il plettro verso il bordo sinistro della macchina fotografica finché non è sotto il case anteriore.

Mentre spingi il plettro verso il basso, fallo scorrere verso l'alto lungo il bordo destro per sganciare le clip.

Lascia il plettro all'angolo in alto prima di continuare per evitare che i ganci si richiudano.

Inclina un secondo plettro verso l'alto e inseriscilo nella fessura dove l'angolo inferiore sinistro incontra la punta triangolare del bordo sinistro del case anteriore.

Spingi il plettro verso l'alto per farlo arrivare sopra il margine che sporge nel case posteriore.

Mentre spingi verso l'alto, ruota leggermente il plettro verso il bordo destro della macchina fotografica finché non è sotto il case anteriore.

Mentre spingi il plettro verso il basso, fallo scorrere verso l'alto lungo il bordo sinistro per sganciare le clip rimaste.

Rimuovi il case posteriore dalla fotocamera e ruotalo oltre il bordo destro per esporre il cavo flessibile.

Usa delle pinzette per rimuovere il nastro adesivo che copre il connettore ZIF del cavo di interconnessione sulla scheda di controllo.

Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio sul connettore ZIF della scheda di controllo.

Usa le pinzette per tirare il cavo di interconnessione via dal suo slot sulla scheda di controllo.

Rimuovi il case posteriore.

Usa un cacciavite a croce Phillips per rimuovere le due viti da 3,9 mm che tengono fermo il case superiore.

Inclina un plettro di apertura verso l'alto e inseriscilo nella fessura tra l'angolo in alto a destra del case superiore e il case anteriore, di fianco al flash.

Fai scorrere il plettro lungo la parte posteriore della macchina fotografica per liberare i ganci lungo il bordo destro.

Lascia il plettro nella fessura prima di continuare, per evitare che i ganci rifacciano presa.

Inclina un secondo plettro verso l'alto e inseriscilo nella fessura tra l'angolo in alto a sinistra del case superiore e il case anteriore.

Fai scorrere il plettro verso il retro della fotocamera per liberare i ganci lungo il bordo sinistro.

Lascia il plettro nella fessura prima di continuare, per evitare che i ganci facciano presa di nuovo.

Inserisci la parte piatta di uno spudger tra la cornice e il gancio esterno sinistro del case superiore, sopra il mirino.

Ruota lo spudger per liberare il gancio.

Inserisci la punta di un plettro tra la cornice e il gancio esterno destro del case superiore.

Fai leva per liberare il gancio.

Tira il copriobiettivo e rimuovilo.

Solleva il case superiore dalla macchina fotografica e rimuovilo.

Usa un cacciavite a croce Phillips per rimuovere le quattro viti che tengono fermo il case anteriore:

Due viti da 5,9 mm lungo il bordo posteriore del case anteriore

Capovolgi la macchina fotografica.

Due viti da 3,9 mm sotto la parte anteriore della fotocamera

Tira il case anteriore lontano dall'obiettivo per liberare i ganci lungo il bordo anteriore e fai scorrere il mirino fuori dal suo intaglio.

Usa delle pinzette, o le dita, per spingere la staffa del sensore lidar verso il sensore e via dai suoi perni di allineamento.

Rimuovi la staffa del sensore lidar.

Solleva il retro del case anteriore mentre lo tiri tutto verso la parte anteriore della fotocamera, per separarlo dalla sua sporgenza sotto l'obiettivo.

Solleva il case anteriore sopra l'obiettivo.

Fai scorrere il case anteriore verso il retro della fotocamera, finché il bordo posteriore non passa oltre il mirino.

Rimuovi il case anteriore.

Se devi smontare ulteriormente, rimetti il copriobiettivo per evitare di danneggiare la lente.

Rimuovi il nastro adesivo che copre il connettore della batteria in alto sulla scheda principale.

Il connettore della batteria è posizionato all'interno della scheda principale.

Inserisci la punta di uno spudger sotto la testa del connettore della batteria, dove i cavi si inseriscono nella testa.

Fai leva per scollegare la batteria.
