Smontaggio Controller WirelessXbox Series X|S (Modello 1914)

Scritto Da: yoeri

Commenti: 12

Smontaggio Controller WirelessXbox Series X|S (Modello 1914)

Difficoltà

Moderato

Passi

Tempo Necessario

45 minuti

Introduzione

Questa guida ti aiuterà a smontare il tuo controller Xbox Series X|S (modello 1914),

Strumenti

Passo 1

Rimuovi le batterie, poi tieni premuto il tasto centrale Xbox per qualche secondo per eliminare ogni possibile residuo di corrente.
Questo eviterà di farti prendere una scossa o di mandare in cortocircuito il dispositivo.

Passo 2

Il secondo step consiste nel rimuovere la scocca laterale. Ho usato un plettro iFixit e uno strumento di apertura.
Le clip che tengono la parte laterale possono creare un po' di confusione, ma partire dall'estremità può aiutare
Prova a spingere un plettro in profondità all'interno della plastica e spingilo su e giù finché non senti un clic, quindi lascialo dentro e fai lo stesso sull'altro lato

Passo 3

Rimuovere le 5 viti mostrate nella figura utilizzando una punta T8.
Quello al centro si trova sotto l'adesivo nel vano batteria. È possibile spingere la punta del cacciavite attraverso l'adesivo o staccarlo.
Si noti che in questo modo sia la piastra anteriore che quella posteriore sono completamente staccate dal controller.

On the model released in 2021 (Microsoft Model # QAU-00011), the screws require the T8 Security bit

Jen Robinson -

My model 1914 (the black one that came with the XSX) has T2 bits here instead of the T8 mentioned. This goes for all 5 screws.

addvariety - 29/07/23

Mine that came with Xbox X 2021, needed T9 security bit. M1142084-007

comstar -

Passo 4

Ora che la piastra anteriore è stata rimossa, possiamo rimuovere anche la piastra posteriore.
Se è necessario sostituire solo i joystick, è sufficiente estrarli, sostituirli e riassemblarli.
Oppure, se si desidera sostituire solo il d-pad, è possibile sollevare l'anello metallico e prenderlo per sostituirlo.
Se si va avanti nella guida, è necessario rimuovere i joystick, ma si può lasciare il d-pad al suo posto.

Passo 5

Rimozione della piastra del pulsante di sincronizzazione
Iniziare a premere i due piccoli pezzi di plastica ai lati del pulsante di accensione/spegnimento dell'Xbox.
È sufficiente spingere i pezzettini verso l'alto e allontanarli dal controller (la piastra potrebbe schizzare via, quindi tenetela un po').
(scusate le foto sfocate)

Passo 6

Per rimuovere il bumper, su entrambi i lati ci sono dei piccoli pezzi di plastica come quelli che abbiamo appena tolto, basta spingerli via dal controller. A me piace usare il cacciavite per questa operazione perché è un po' più piccolo e riesce ad arrivare più facilmente dietro la plastica.

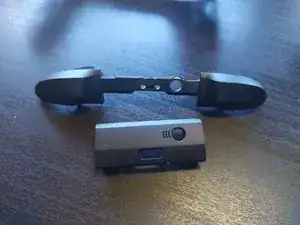

Ho anche aggiunto una foto del bumper, in modo che possiate vedere come si presenta se dovete comprarne uno nuovo (il mio si è rotto nel giro di un anno).

Passo 7

Successivamente, rimuoveremo i cappucci dei bumper. Utilizza una punta T6 per questa operazione.
Rimuovere le viti sul retro dei tappi e spingere delicatamente la plastica intorno al bumper dall'esterno verso l'interno.
Fate attenzione ai piccoli motori grigi. Cercate di non farli penzolare dai fili durante il lavoro.

Does anyone know what size screws these are? I seem to have misplaced them during the reassembly and the controller rattles a lot now. I might try looking for a broken donor controller and take the screws from that. Thank you.

Thomas Hunsaker -

Passo 8

Per rimuovere la scheda madre (quella superiore) dobbiamo prima scollegare le antenne Bluetooth. Per farlo, sollevare lentamente i connettori sul lato della scheda madre.

Passo 9

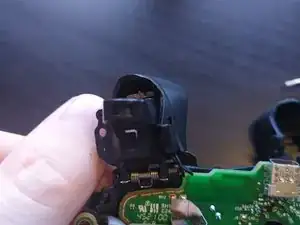

Ora rimuovete i grandi motori spingendo indietro un piccolo pezzo di plastica e sollevando il motore (ricordate di ridurre al minimo la tensione sui cavi).
Successivamente è necessario rimuovere i piccoli motori a nei trigger dall'alto, assicurandosi che i fili non siano più collegati al telaio.

Passo 10

Quindi rimuovere le due viti negli angoli inferiori (utilizzando una punta T6). Quindi possiamo sollevare la scheda madre. Si noti che il jack da 3,5 mm non è saldato e si trova tra le due schede.
Durante l'assemblaggio del dispositivo, si noti che i vari pezzi metallici da 3,5 mm sono rivolti verso la scheda madre.
Per rimuovere la scheda madre è sufficiente sollevarla da uno degli angoli senza piegarla troppo. (scusate se la fotocamera era fuori fuoco)

Passo 11

Ora rimuoviamo le ultime sei viti (sempre T6). Dopo di esse è possibile sollevare la scheda figlia. I pulsanti saranno allentati dopo la rimozione, quindi fate attenzione a non perderli.
Rimuovere i pulsanti prima di capovolgere il telaio del controller.
I pulsanti sono codificati per garantire che siano nella posizione e nell'orientamento corretti. Controllare il posizionamento se uno non sembra adatto.

Passo 12

Durante l'assemblaggio, potrebbe essere utile sapere queste cose. Quando si posizionano i grandi motori a rombo, inserire prima il plettro in modo che scivoli all'interno.
Quando la scheda madre viene reinserita nel telaio, verificare che tutti i pulsanti funzionino (tranne il B che va alla scheda madre).
(Mi ci è voluto un secondo per scoprire che la mia Y si era staccata perché il controller era appoggiato su di essa, il che significava che non potevo premere e non potevo tirare l'RT fino in fondo, quindi ho dovuto tornare indietro di qualche passo).
Quando si rimette a posto l'anello del D-pad, assicurarsi che la parte superiore sia sufficientemente profonda o si potrebbero avere problemi.
Quando si rimettono a posto i cavi per i motori... mettete su un po' di buona musica e cercate di mantenere la pazienza.
Per favore, quando avete quasi finito e dovete solo mettere le piastre laterali (fase 2) controllate prima di finire se tutto funziona. È possibile farlo facilmente utilizzando questo link https://gamepad-tester.com/.

Conclusione

Per rimontare il tuo controller, segui le istruzioni della guida al contrario.

Vorrei solo dire che spero che questa guida possa essere d'aiuto a tutti, dato che ho notato che al momento della stesura non ce n'era nessuna disponibile. Se l'avete trovata utile, lasciate pure un commento o se avete suggerimenti su come migliorare la guida, fatemelo sapere.

Questa è stata la mia prima guida quindi spero di essere stato abbastanza chiaro, buona fortuna e, soprattutto, divertitevi!

*PS: l'immagine stock dei pollici all'insù è un'immagine non protetta da copyright da Pixabay

Autore

yoeri

Membro da: 03/03/22

1005 Reputazione

8 commenti

The motherboard is a printed circuit board and foundation of a computer that is the biggest board in a computer chassis. It allocates power and allows communication to and between the CPU, RAM, and all other computer hardware components. https://www.ifixit.com/Guide/Xbox+One+Wi...+results Full+Disassembly/148234

Thanks

Maurene -

Nicely done! Thanks! I submitted some changes just to clean up formatting, spelling, grammar, etc.

Ryn S -

Nice guide, simple but concise!

If anyone wonders some day with the Forza special edition 1914 controller, it has an additional rubberized section like the clipped on side rails. The Forza controller disassembles in the same way as this guide, you do not pry off or remove the additional inner grip strip. The additional inner grip strip is permanently bonded to the bottom shell piece, with no new screws under it or anything.

Jenny Bee -

Good guide! Helped me disassemble things to find the bumper strip (LB/RB) LB button wasn't right. Fixed the support clicking the LB switch and reassembled it. My nephew should be happy about it being fixed and I now know that if the repair doesn't hold what part needs replacing! Thank you!

B Gardiner -

Thanks for the guide. Helped me with not destroying controller while trying to fix it. Does anyone by a change know a part number on the O10 component (its right above headphone jack) in Step 11 image?

Dionyz -

I banged my controller and had an issue where my left bumper/trigger wouldn't press down properly. I used this guide to disassemble my controller, and found that the thinner part of plastic that holds in the T8 torx screw to the bottom plate next to the left trigger broke off and was wedged between the bumper and the PCB. Since I removed that tiny little hunk of plastic, my bumper works perfectly.

The only issue is that the top plate doesn't sit flush with the side plate and to a lesser extent, the side plate doesn't sit flush with the bottom on the left side since the torx screw only touches the half of the backplate toward the center of the controller, but this is superficial and not worth buying a new backplate. I've very grateful for this well constructed guide!

Calvin Miner -

As I've mentioned at the applicable section, my model 1914 is a black one that came with my XSX, yet it requires T2 screws (5 in total) for step 3. Keep this in mind and maybe check before potentially buying T8 when you don't need it. Or even worse: you buy T8 and find out that you need T2. Especially if you don't already own something like the iFixit pro kit that contains basically every bit you can every need.

addvariety -

Having trouble with the J2 connector (model 1914), it's different from the more usual circular J1 found in things like phones, it doesn't seem to push back down easily on the mounting point. Any advice before I try percussive maintenance?!

ColdRFusion -
