Introduzione
Il Note7 è stato servito caldo ma è finito tra le fiamme e l'odore di bruciato. Ma, risorgendo dalle sue ceneri, ecco la Fenice il Note8! Samsung ha aggiunto punti a tutte le specifiche di questo telefono e ha messo alcuni punti fermi nel settore della batteria. Vieni con noi - sperando che non debbano venire anche i vigili del fuoco - mentre apriamo il Samsung Galaxy Note8!
Sei in cerca di altri avvincenti aggiornamenti? Seguici su Facebook, Instagram o Twitter per le ultime notizie sugli smontaggi.
-
-
Il Note8 è un telefono alto. Vediamo cos'è che occupa tutto quello spazio.
-
Display Super AMOLED da 6,3" esteso da un bordo all'altro, proporzione tra i dati 18.5:9 con la risoluzione di 2960 × 1440 pixel (521 ppi) e Gorilla Glass 5
-
Processore Qualcomm Snapdragon 835 con 6 GB di RAM
-
Batteria da 3300 mAh
-
Sistema di fotocamera principale a doppia lente con doppio OIS ( Stabilizzazione Ottica dell'Immagine) con un obiettivo grandangolare da 12 MP con apertura ƒ/1.7 e un obiettivo tele da 12 MP con apertura ƒ/2.4
-
Memorizzazione interna da 64/128/256 GB con altri 256 GB disponibili tramite scheda aggiuntiva microSD
-
Scomparto per S Pen, porta USB-C e jack cuffie
-
Soddisfa lo standard IP68 per la resistenza all'acqua e alla polvere
-
-
-
Puoi vedere attraverso questo telefono se strizzi forte gli occhi la capacità di sparare protoni ad alta energia.
-
La soffiata a raggi X suggerisce uno schema in qualche modo familiare, ma certamente un po' di lavoro fisico e azioni intrusive sono d'obbligo. Prepariamo gli attrezzi!
-
Ma, prima di tutto, il rapido confronto estetico tra Note8 e il Note7 Fan Edition ci fa scoprire un display più grande, cornici più sottili e un sensore di impronte digitali che è migrato sul retro del telefono, dove a tenergli compagnia non c'è una, bensì due fotocamere.
-
-
-
Questa collosa procedura di apertura del tipo scalda, forza e taglia non è certo la nostra preferita, ma almeno oggi sta diventando qualcosa di familiare. Anche questa volta, tutto inizia con il nostro affidabile iOpener.
-
Una volta scardinato il telefono, troviamo un delicato cavo del sensore di impronte digitali. Questa presenza rende insidioso scavare attraverso tutta questa colla, perché il cavo può finire a sua volta affettato quando meno te lo aspetti.
-
-
-

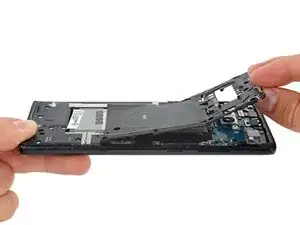

Siamo lieti di poter usare un cacciavite Phillips per rimuovere l'insieme telaio centrale/ antenna NFC/bobina di ricarica PMA e QI.
-
Dopo aver rimosso questo telaio centrale ingrandito al massimo, togliamo il gruppo dell'altoparlante inferiore per dare una prima occhiata alle parti interne.
-
Sarà questa una risposta indiretta alle recenti disgrazie relative alla batteria? Oppure Samsung, semplicemente, ha voluto fare ordine? È ora di dare un'occhiata a questa vera centrale elettrica.
-
-
-
Allineandosi ad altri recenti telefoni Samsung, la batteria si butta in un pozzo di tristezza intriso di colla, ma noi ci mettiamo a scavare senza indugio per tirarla fuori.
-
Un po' di calore può aiutare ad ammorbidire la colla, ma il calore e le batterie al litio ioni formano un mix combustibile, quindi optiamo per una soluzione diversa.
-

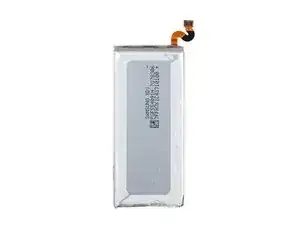

Questa batteria prodotta da Samsung SDI mette sul tavolo 12,71 Wh (3.300 mAh a 3,85 V) di capacità.
-
È il 6% in meno rispetto ai 13,48 Wh del Note7, ma va tenuto a mente che quella batteria si incendiava, e non sempre allo stesso modo. La batteria rivisitata in nome della sicurezza nella Fan Edition immagazzinava solo 12,32 Wh, quindi questo è in ogni caso un miglioramento (presumendo l'assenza di incendi).
-
-
-
Come passo successivo, mettiamo mano alla scheda madre, oltre che alle svariate fotocamere del Note8.
-
Se l'ultima volta eravamo rimasti colpiti dal numero di fotocamere, il nuovo Note8 alza l'asticella con le sue quattro fotocamere:
-
Dalla parte dello schermo abbiamo lo scanner dell'iride e una fotocamera da 8 MP, ƒ/1.7.
-
Sul retro del telefono abbiamo il nuovo modulo Samsung con doppia fotocamera: una grandangolare è una tele, entrambe con OIS, stabilizzazione ottica dell'immagine. Questo sistema permette diverse interessanti nuove funzionalità.
-
OIS confermato. Questa magica immagine supplementare rivela una trama di forme dense e scure - dovrebbero essere i magneti - attorno ad entrambi gli obiettivi. Bello!
-
-
-
Prendiamo nota di ciò che c'è dietro tutto questo schermo:
-
6 GB di SDRAM LPDDR4X Samsung K3UH6H60AM-NGCJ disposti sopra il Qualcomm Snapdragon 835
-
64 GB di memoria flash UFS Samsung KLUCG4J1ED-B0C1
-
Codec audio Aqstic Qualcomm WCD9341
-
Modulo amplificatore di potenza Skyworks 78160-11
-
Modulo amplificatore di potenza Avago AFEM-9066
-
IC controllo touch Wacom W9018
-
-
-
Ci riserviamo il diritto di continuare a lagnarci della procedura di apertura di questi telefoni ma, una volta all'interno, non ci sono solo cattive notizie.
-
La porta USB-C, un componente soggetto a usura, può essere rimosso insieme alla scheda madre.
-
Nel frattempo, c'è (urrà!) il jack cuffie da 3,5 mm ed è completamente modulare. Riteniamo che questo sia essenziale nei telefoni di fascia alta.
-
Tutto questo, oltre a una classificazione IP68 per la protezione da acqua e polvere, meglio di quanto abbia saputo fare Apple.
-
È presente, sulla propria piccola scheda, anche il gruppo sensore anteriore: un altro modulo facilmente sostituibile!
-
Quindi apriamo lo scompartimento della S Pen... dove troviamo la S Pen. Certo, era ovvio, ma non ci possiamo fare niente.
-
-
-
Del pannello OLED del Note8 si è parlato tantissimo, con molti superlativi, ma noi adesso siamo interessati solo a come si fa a toglierlo.
-
Risposta: calore e tutttttttti i tuoi plettri di apertura.
-
A bordo: Samsung S6SY661X (probabilmente il controller touch)
-
-
-
Con gli stili di Note7 e Note8 sotto mano, non possiamo fare a meno di fare un nostro confronto, stile Guerre Stellari.
-
Dopo un eroico combattimento, chiediamo ai nostri amici di Creative Electron di mostrarci le interiora della S Pen.
-
-
-
Speriamo che tu abbia tenuto traccia di ciò che è stato fatto, perché questo Note è kaput!
-
Un grande ringraziamento a Creative Electron per avere, ancora una volta, portato in una nuova dimensione il nostro smontaggio.
-
Goditi lo schieramento dei pezzi smontati, una vera festa per gli occhi, e resta in linea per il punteggio.
-
-
-
Il Samsung Galaxy Note8 si guadagna un punteggio di 4 su 10 nella nostra scala di riparabilità (10 e il più facile da riparare).
-
Molti componenti, compresi quelli sottoposti a usura, sono modulari e possono essere sostituiti in modo indipendente.
-
Le uniche viti di questo telefono sono viti Phillips standard.
-
La batteria può essere sostituita, ma l'adesivo tenace e il pannello posteriore incollato rendono l'operazione inutilmente difficile..
-
Tutte le riparazioni richiedono la rimozione del pannello in vetro posteriore, operazione impegnativa a causa della grande quantità di adesivo.
-
La sostituzione del display richiede la rimozione del pannello in vetro posteriore e del display stesso, entrambi elementi fragili e fissati con adesivo tenace.
-
