Introduzione
A stretto giro di posta dopo lo smontaggio approfondito del Galaxy S7 di Samsung, ecco quello che diventerà un nuovo classico dello smontaggio: quello del Galaxy S7 Edge.
I costruttori, nel proporre sempre più spesso una doppia presentazione in contemporanea, cercano di condividere tra i modelli la maggior parte degli elementi progettuali. Ci aspettiamo quindi che questo smontaggio diventi un difficile gioco del tipo "Cerca le differenze".
Seguici mentre smontiamo e confrontiamo l'S7 Edge. Per tenerti aggiornato su tutti i nostri smontaggi, seguici su Instagram, Twitter e Facebook.
-
-
Specifiche. Perché ci sembra di averle già viste? Non c'è alcun motivo.
-
Display dual edge Super AMOLED da 5,5" con risoluzione 2560 × 1440 (534 ppi)
-
Processore Qualcomm Snapdragon 820 con 4 GB di RAM + GPU Adreno 530
-
Fotocamera posteriore da 12 megapixel con autofocus dual pixel e video 4K; fotocamera da selfie da 5 megapixel
-
Capacità di memoria interna di 32 o 64 GB, espandibile con scheda MicroSD (fino a 200 GB in più)
-
Resistenza all'acqua con standard IP68
-
Android 6.0 Marshmallow
-
-
-
Volevamo sperimentare le nostre notifiche per mostrarne l'effetto sul bordo di questo OLED curvo. Purtroppo, nessuno ha il nostro nuovo numero.
-
Un rapido confronto con il Galaxy S6 Edge dell'anno scorso mostra di quanto sia più grande. L'S7 Edge ha in più anche l'impermeabilità di livello IP68 e lo slot di espansione MicroSD che abbiamo già visto nell'S7, caratteristiche assenti nel modello dell'anno scorso.
-
La sporgenza della fotocamera è anche qui apprezzabilmente ridotta, probabilmente il risultato
dell'innalzamento del livello del maredi 0,7 mm di spessore supplementare.
-
-
-
S7 ed S7 Edge fianco a fianco per verificarne differenze e contrasto: molte differenze, poco contrasto.
-
All'interno, i due dispositivi condividono fotocamera, flash, schema generale e perfino la posizione dell'antenna (benché i ghirigori siano lievemente diversi).
-
Nonostante il layout sorprendentemente simile l'Edge, con la sua vantata curvatura, visto da dietro è in effetti meno curvo della sua controparte standard.
-
-
-
Buone notizie, gente! La batteria non è più intrappolata sotto la scheda madre, come nell'Edge della stagione scorsa.
-
Estraiamo la batteria da 3,85 V e 3.600 mAh per 13,86 Wh, una vera centrale elettrica.
-
Si tratta del 20% di energia in più rispetto alla già notevole batteria da 3.000 mAh dell'S7. Sembra che, in cambio di uno spessore lievemente superiore, il nuovo Edge possa offrire più autonomia e meno usura dovuta alla frequenza delle ricariche. Bene!
-
Per il Martello di Grabthar, che risparmio.
-
-
-
Siamo entrati in profondità nelle viscere di questo animale dallo schermo ricurvo, ma rispetto al suo parente stretto dalla faccia piatta tutto sembra... lo stesso.
-

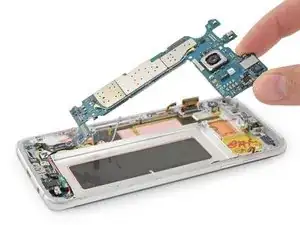

In ogni caso, tiriamo fuori la scheda madre.
-
-
-
Detto ciò, è ora di analizzare digitalmente gli ID di alcuni chip. Sulla parte frontale della scheda madre, notiamo:
-
4 GB di SDRAM LPDDR4 SK Hynix H9KNNNCTUMU-BRNMH disposti sopra il processore Qualcomm MSM8996 Snapdragon 820
-
32 GB di memoria MLC Universal Flash Storage 2.0 Samsung KLUBG4G1CE
-
Modulo Multiband Multimode Avago AFEM-9040
-
Modulo FrontEnd Murata FAJ15
-
Modulo Fusion RF high band Qorvo QM78064 e modulo ricezione diversity QM63001A
-
Codec Audio Qualcomm WCD9335
-
PMIC (chip gestione alimentazione) Maxim MAX77854 e amplificatore audio MAX98506BEWV
-
-
-
Con così grandi somiglianze rispetto al chipset dell'S7 standard, sembra quasi che stiamo ripetendo il computer:
-
Modulo Wi-Fi Murata KM5D17074
-
Controller NFC NXP 67T05
-
Ricevitore di potenza Wireless IDT P9221 (probabilmente uno sviluppo di IDT P9220)
-
PMICs (chip gestione alimentazione) Qualcomm PM8996 e PM8004
-
Envelope Tracker Qualcomm QFE3100
-
-
Processore immagini Samsung C3 e PMIC Samsung S2MPB02
-
-
-
Ah, c'è una cosa ancora.
-
E tutta quella cosa del "raffreddamento a liquido"? Nulla di veramente interessante. Nel caso te lo sia perso, abbiamo espresso in dettaglio le nostre scoperte nello smontaggio dell'S7 e qui non c'è nulla di diverso.
-
-
-
Punteggio di Riparabilità del Samsung Galaxy S7 Edge: 3 su 10 ( 10 è il più facile da riparare)
-
Molti componenti sono modulari e possono essere sostituiti in modo indipendente tra loro.
-
Diversamente dall'S6 Edge, la batteria può essere rimossa senza dover prima togliere la scheda madre, ma l'adesivo tenace e il pannello posteriore incollato rendono la sostituzione più difficile del necessario.
-
Il display deve essere rimosso (e probabilmente distrutto) se vorrai sostituire la porta USB.
-
La presenza di un vetro anteriore e posteriore raddoppia il rischio di rottura e l'adesivo tenace sul vetro posteriore rende molto difficile accedere alle parti interne del telefono.
-
Sostituire il vetro senza distruggere il display si presenta come un'operazione probabilmente impossibile.
-
