Smontaggio Huawei P9

Scritto Da: Tobias Isakeit
Pubblicato: 01/04/16
  • Commenti: 53

Smontaggio Huawei P9

Pubblicato: 01/04/16

Smontaggio

Introduzione

L' AppleHuawei P9 appare un prodotto di classe, dall'estetica familiare e ben costruito, e ha suscitato l'interesse anche di chi finora si era tenuto lontano dal mondo Huawei. Ma quanto in là si è spinta Huawei con il P9 nell'imitare (e magari sorpassare?) l'iPhone? È ora di smontarlo e scoprirlo.

Come sempre, restate aggiornati sulle ultime novità tecnologiche su Facebook, Instagram o Twitter.

  1. jOMe5en4WEeVWdYR
    jOMe5en4WEeVWdYR
    AhnSqD5gvXN2rUxB
    fFvwEx1NsVNHq6sq

    • Huawei ha realizzato un iPhone telefono di lusso con costruzione unibody, ovvero monoscocca. Ma gli elementi tecnici sono interessanti quanto il contenitore?

    • LCD IPS-NEO da 5,2" 1920 x 1080 (~423 ppi)

    • CPU Octa-core Huawei Kirin 955 (4x 2.5 GHz Cortex-A72 + 4x 1.8 GHz Cortex-A53) e GPU Mali-T880 MP4

    • Doppia fotocamera posteriore 12 Mp, f/2.2, 27 mm, ottiche Leica, doppio flash a LED; fotocamera anteriore da 8 Mp

    • Memorizzazione interna da 32 o 64 GB, espandibile con MicroSD (fino a 128 GB in più)

    • Sensore impronte digitali posteriore

    • Android 6.0 Marshmallow

  2. lQBrWRSwidCZBVMP
    lQBrWRSwidCZBVMP
    a6ObRygp5fnDuoLS
    FMyV42iGeYiAbJHH

    • Huawei batte Apple nella gara alla parte inferiore meglio raccordata: è un telefono sottile ma senza la famigerata gobba della fotocamera.

    • Linee di antenna, angoli smussati, in alluminio spazzolato e... viti Pentalobe? Il P9 sembra aver preso come legge il progetto dell'iPhone, fino a includere le terribili viti di tipo proprietario con testa a cinque lobi.

    • È la prima volta che vediamo queste esili viti Pentalobe al di fuori dell'ecosistema Apple; speriamo solo che sia un'eccezione e non la regola futura.

    • Parlando seriamente, non c'è alcuna buona ragione per usare viti Pentalobe. Hanno spessore ridotto e lobi circolari, il che le rende eccessivamente delicate nello svitamento. L'unica ragione per usarle è di impedire all'utente medio di toglierle facilmente.

    Pent-a-lobe screws are fantastic.

    2 screws to get into the device, in my opinion, makes repairs much easier than the typical android way of using glue and glass.

    also, the fact that they are a 5 lobe screw means they have more points of contact, and less chance of rounding. If you find yourself rounding pent-a-lobe screws, you’re doing it wrong.

    squirt350 -

    use torx plus

    Meow Purr -

  3. tgEX1XcISwKqOIH5
    tgEX1XcISwKqOIH5
    XxjIWxjJZksEc1ae
    RRZKkYaEJ1BNyiDb

    • Supponendo di trovare altri tipi di imitazione progettuale dell'iPhone, prendiamo l'iSclack, nel caso ci sia anche qui la consueta trappola del cavo del sensore di impronte digitali.

    • Sembra che Huawei abbia sistemato il problema! C'è un lungo cavo a fisarmonica che permette al case posteriore di separarsi quasi completamente dal resto del telefono, rendendo molto facile la disconnessione del cavo.

    • Con un po' di calore e il piccolo aiuto di una levetta, tiriamo fuori un sensore di impronte digitali dall'aspetto abbastanza familiare.

  4. BafGQALHsTRUgLsv
    BafGQALHsTRUgLsv
    fEvJKW3EKtjABYyE

    • Staffe e viti vengono via una dopo l'altra, dopo aver per prima cosa disconnesso la batteria.

    • La prima a cadere: la selfie cam da 8 MP, ƒ/2.4, il cui connettore è fissato con del semplice nastro adesivo.

    • La fotocamera anteriore è bella (e integra un elemento denso di pixel), ma noi siamo molto più interessati ai suoi grandi fratelli sul retro.

    • Siamo lievemente delusi dal non poter provare le ingegnose caratteristiche software che accompagnano questo hardware. Il Selfie Perfetto è rimandato.

  5. 3JPfLtYnNBN6JpDV
    3JPfLtYnNBN6JpDV
    6mhcvRuR3wVvSGxY
    BqZnKSvlJUuwvaCN

    • L'originale doppia fotocamera posteriore è collegata con un singolo cavo piatto, quindi è facile liberarla.

    • Questa doppia unità, che si suppone di grande interesse, si avvale di due sensori di immagine: un tradizionale sensore da 12 MP a colori RGB e un sensore monocromatico da 12 MP.

    • Il sensore monocromatico addizionale dovrebbe aggiungere profondità in contrasto le foto colori (oltre a funzionare anche come valida fotocamera bianco e nero).

    • Il gruppo con la doppia fotocamera è apprezzabilmente - anche se la differenza è limitata - meno profondo della fotocamera che provoca la gobba nell'iPhone 6s.

  6. hPqtDsT1TBTEbROq
    hPqtDsT1TBTEbROq
    IRMe4awiHSSEf4xM

    • Chi ha lasciato qui la sua gomma da masticare? Alzando la scheda madre si scopre una quantità di pasta termica che da un po' di tempo non vedevamo in un telefono.

    • Ecco i chip sulla faccia anteriore:

    • Memoria RAM LPDDR3 da 24 Gb (3 GB) SKhynix H9CKNNNDATMU

    • Memoria flash eMMC da 32 GB Samsung KLMBG2JENB

    • Chip carica rapida Texas Instruments BQ25892

    • Codec audio HiSilicon Hi6402

    where is the SOC?

    marjiehi -

    May be packed with the DDR3 RAM

    Atom Zhang -

    it's a luxury unibody phone,why lpddr3?

    David Grey -

    where is the 55nm VIA CDMA modem?

    Roc -

    does anyone know the part number for the NANO SIM/uSD holder?

    I’m guessing it’s the TE 2290741-1 or 2295782-1 , but it looks a bit different. (I’ve found another teardown where it looked exactly the same)

    https://www.androidheadlines.com/2016/04...

    Lóránd-Tamás Kertész -

    Can I use Arctic Cooling MX-2 to replace pink gum?

    Geir Stensrud -

  7. H1SCTVgyeWamrqg2

    • Ed ecco che cosa c'è dietro:

    • Controller 5G Wi-Fi e Bluetooth 4.0 Broadcom BCM4345

    • Broadcom BCM47531A1—probabilmente simile al controller di navigazione GNSS BCM4752

    • Controller NFC NXP 54802

    • Moduli front-end per WCDMA/LTE e FD/TDE LTE Skyworks Skyone SKY78117, SKY78114 e SKY78113

  8. nbtl2tgCHdkVLJVL
    nbtl2tgCHdkVLJVL
    jWn2FYSCYTRtDtEn

    • Dallo Huawei piovono parti modulari!

    • Nonostante le voci sull'iPhone privo di jack per le cuffie, il P9 prevede un jack standard da 3,5 mm, compatibile con le cuffie che hai già.

    • È anche un componente indipendente e modulare che si può estrarre senza doverlo dissaldare!

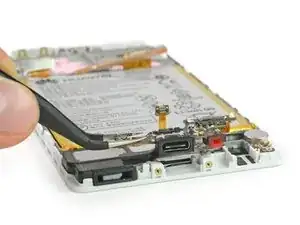

    • Anche la scheda secondaria USB-C viene fuori senza intoppi.

    • Le porte USB sono tipicamente destinate a una notevole usura, dato che le colleghiamo almeno una volta al giorno, quindi è una buona cosa la presenza di una presa USB-C separata e facile da sostituire.

    Where are the accelerometer and gyroscope?

    vessel -

    in questo momento dello smontaggio vi siete dimenticati di smontare una lastrina di metallo con un contatto circolare dorato che copre/blocca il connettore principale della scheda USB che io non vedo. è una lastrina che ha la sua importanza

    Mario Rossignoli -

  9. yuZuSWKR4dcBMiSB
    yuZuSWKR4dcBMiSB
    XVXHllycf5RgH1oy

    • Il minuscolo altoparlante da orecchio collegato con contatti a molla è posizionato appena all'esterno del gruppo display.

    • È sempre bello trovare dei contatti a molla, perché rendono lo smontaggio alla portata di chiunque.

    • L'altoparlante (completo di inserto in schiuma) richiede un piccolo incoraggiamento da uno strumento di apertura in plastica, ma si estrae facilmente anche lui.

    • Quel pezzo di schiuma può essere una valida soluzione per proteggere l'altoparlante da polvere o oggetti appuntiti. Ma, se voi ce lo chiedeste, vi diremmo che ci sembra un po' qualcosa aggiunto alla fine.

  10. bUPWK3416WuG4v2n
    bUPWK3416WuG4v2n
    W22cXL2TrKZOMdeS
    Dw4piiYcrcvqDjbL

    • Tirando delle familiari linguette nere, siamo davvero felici di ritrovare delle strisce adesive sotto la batteria del P9.

    • Queste linguette, non le loderemo mai abbastanza. Sono un modo facile e poco costoso di fissare la batteria in modo irreversibile.

    • E sono anche una buona cosa: con la presenza di questi due cavi arancioni di interconnessione sotto la batteria, far leva forzando un grande spessore di colla avrebbe potuto diventare pericoloso per la salute del signor P9.

    • Huawei ha pubblicato un paio di specifiche per lo batteria: una "capacità nominale" di 11,08 Wh e una "capacità tipica" un po' più elevata, 11,46 Wh.

    • Questo dato mette la batteria del P9 al di sopra di quella da 10,45 dell'iPhone 6s Plus e appena sotto quella da 11,55 del Samsung Galaxy S7.

  11. btKJYMxJQu6XtwGG
    btKJYMxJQu6XtwGG
    wWOQxRQYR4L3LgR2

    • Punteggio di riparabilità Huawei P9: 7 su 10 (10 è il più facile da riparare):

    • I componenti modulari con contatti a molla, i cablaggi ben studiati e l'uso minimo di colla rendono le riparazioni più facili ed economiche.

    • È molto semplice accedere alla batteria. Sostituirla richiede di conoscere le tecniche di rimozione dell'adesivo, ma non è difficile.

    • Il gruppo display è un corpo unico e la sua sostituzione richiede lo smontaggio quasi totale del telefono.

    • Il P9 usa inesplicabilmente viti di sicurezza Pentalobe all'esterno, quindi richiede un cacciavite speciale per aprire il telefono.
