Smontaggio iPhone 6

Scritto Da: Miroslav Djuric
Pubblicato: 19/09/14
  • Commenti: 107

Smontaggio iPhone 6

Pubblicato: 19/09/14

Smontaggio

Introduzione

Raddoppia l'iPhone, raddoppia lo smontaggio! Con le interiora dell'iPhone 6 Plus estratte per essere ispezionate, rivolgiamo ora il nostro bisturi al più piccolo iPhone 6, che pure con i suoi 4.7" è comunque un gigante tra gli iPhones. Che cosa c'era di così grande che la Apple non potesse disporre nel consueto fattore di forma? Sbattiamolo sul tavolo di smontaggio e scopriamolo insieme!

Quest'anno pubblichiamo lo smontaggio dell'iPhone 6 in English, Français, Deutsch, Español, Italiano, Nederlands, Русский, and 中文. Per cambiare lingua basta cliccare sull'icona con la bandiera.

E vai con altri smontaggi! Seguici su Facebook, Instagram o Twitter per le ultime notizie.

  1. VTxHXR1jJ6m6igmv
    VTxHXR1jJ6m6igmv
    4fSJDO5HF6YnAb1A

    • L'ora è giunta! Iniziamo con un'occhiata ad alcuni dati tecnici:

    • Microprocessore Apple A8 con architettura 64 bit

    • Co-processore di movimento di seconda generazione M8

    • Memoria interna da 16, 64 o 128 GB

    • Display Retina HD da 4,7" da 1334x750 pixel (326 ppi)

    • Fotocamera iSight da 8 MP (passo pixel 1,5µ, autofocus a rilevamento di fase) e fotocamera frontale da 1,2 MP

    • Pulsante Home con sensore Touch ID per impronta digitale, barometro, giroscopio a tre assi, accelerometro, sensore luce ambiente

    • W-iFi 802.11a/b/g/n/a + Bluetooth 4.0 + NFC + LTE 20 bande

    1200万像素的FaceTime的前置摄像头?

    yangle -

  2. 22H52TTtjXb2hUmj
    22H52TTtjXb2hUmj
    eaYneDPboOhh2Vmp
    4B1yZMDobtK2VosR

    • Abbiamo dovuto affrontare delle code davvero molto lunghe per mettere le mani sul nuovo e arrotondato iPhone 6 e quindi siamo molto emozionati all'idea di guardarci dentro!

    • Vogliamo inviare un sentito grazie ai nostri buoni amici di MacFixit Australia per averci concesso l'uso dei loro uffici di Melbourne per lo smontaggio. Trattano accessori e aggiornamenti per Mac e iPhone e anche i nostri kit strumenti iFixit. Grazie MacFixit!

  3. 452jgy25tI5U1GG1
    452jgy25tI5U1GG1
    ROUVYskAVQlLcxJQ

    • Apple ha deciso di denominare Model A1586 questo particolare iPhone 6.

    • La "gobba", come tutti sanno, è chiaramente visibile nella parte superiore dell'iPhone 6. Apple ha preferito puntare sulla qualità ottica in cambio dell'ingombro di un obiettivo che sporge lievemente dal resto del telefono.

    • Ma quanto alta è questa "gobba", vi chiederete? Il nostro calibro dice circa 0,6 mm.

    • Questa volta hai vinto tu, ottica.

    How will be unlock sim in Bangladesh ?

    Md.Ibrahim -

  4. cxErAHehWR2YOCWO
    cxErAHehWR2YOCWO
    XMFWVrYS3r6DKTFc

    • Il disegno arrotondato degli angoli dell'iPhone 6 ricorda molto l'iPhone di prima generazione, salvo per il connettore Lightning e le viti Pentalobe.

    • Grazie al nostro Kit 54 punte, procediamo con la rimozione delle viti Pentalobe dall'iPhone 6.

    • eon amiamo le viti personalizzate, è questo lo sapete. Però siamo contenti che questo iPhone non richieda alcun riscaldamento preliminare per procedere con l'apertura.

  5. tTBwdSDbboZrIPPX
    tTBwdSDbboZrIPPX
    tYqjJC3ankBDc2xK

    • Gloria per iSclack. Aprire i telefoni in questo modo è una soddisfazione impagabile!

    • Noi abbiamo molta fiducia nell'iSclack e quindi non esitiamo a far mulinare nell'aria il nostro iPhone nuovo. Se però doveste farlo a casa vostra, è meglio che usiate due mani per sicurezza!

    • Con il pannello frontale aperto, diamo una prima occhiata all'interno dell'iPhone 6.

    Удалите следующие винты с головкой Phillips, которые крепят  кронштейн батареи:

    Один винт длиной 2.3 mm., (обозначен красным)

    Один винт длиной 3.1 mm., (обозначен оранжевым)

    Дмитрий Ирашин -

  6. d4SGSrWOVGlFhcQS

    • Questo passo può prevedere l'uso improprio di un boomerang, eseguito da professionisti o sotto la supervisione di professionisti. In base a ciò, iFixit insiste perché nessuno tenti di ricreare o riprodurre qualsiasi riparazione tramite boomerang eseguita durante questo smontaggio.

    • È così che si usa il boomerang, non è vero? Abbiamo parlato con diversi australiani e tutti sono arrivati alla stessa conclusione: è questo il modo giusto di adoperare il boomerang.

    What exactly is the boomerang supposed to do, or is that a joke?

    Zack Kilgore -

    Dude! Nothing's a joke. As apple uses special screwdrivers for their special screws, they use boomerang to completely detach the front panel assembly from the main unit. I tell you that was very difficult to figure out. But ifixit did it! _/\_

    Tarang Goyal -

    What a 'lame' joke! And such nerds!

    Sam Giler -

    HAHAHAHHAHAHAHA accurate

    Rexford Dorchester -

    Looking at the "airfoil" on that boomerang it's either a) left handed or b) a piece of junk. Considering the obtuse angle of it's wings, I'd say opening iPhones is it's only useful purpose.

    spatlese44 -

    'I bought myself a new boomerang, but had no space in my back yard to use it'

    Kts -

    Hi

    My iPhone 6, subiltely, has lost cellular signal. I've changed the complete lighthening connector with , two times. But still no signal.

    Someone could help me, I don't see what could it be ??

    Mon iPhone 6 a subitement perdu le signal réseau. J'ai changé la nappe complète avec le connecteur ligthtening, deux fois, mais sans résultat.

    Quelqu'un pourrait-il m'aider, je ne vois pas d'où peut venir le problème, une autre piste ?

    Merci, thanks

    guillaume -

    Had a right good larf at this loool

    Delboy1st -

    Удалите следующие пять винтов с головкой Phillips, которые крепят кронштейн шлейфа блока передней панели:

    Три винта длиной 1.2 mm., (обозначены красным)

    Один винт длиной 1.5 mm., (обозначен оранжевым)

    Один винт длиной 2.9 mm., (обозначен желтым)

    Дмитрий Ирашин -

    Bruh you didn't mention earlier that I need boomerang to teardown my phone. Nonetheless I have a boomer is that count?

    Miruxa -

  7. MYHhA1GxQFikEcB1
    MYHhA1GxQFikEcB1
    WXFxsV1EoLrI3Gid

    • Se certamente non c'è alcuna vite a croce tipo Philips all'esterno del telefono, ce ne sono all'interno. Per fortuna il nostro Set di Cacciaviti Pro Tech è in grado di affrontare qualsiasi tipo di vite possa presentarci questo telefono.

    • Cacciavite alla mano, affrontiamo le viti della piastra metallica che bloccano in posizione il gruppo anteriore.

    Obligatory product placement eyeroll

    Toni Jo -

    I understand you're trying to sell things, and that's ok, but it would be nice to explain how to open the phone without a specific $25 tool. I used to think of ifixit as the authority on repairs, but now I have to go elsewhere to figure out how to repair things without these specific tools.

    First Last -

    Have you looked for guides on here? This was a teardown, not a guide, if you want instructions look for that. Not meaning to be rude at all

    Blake Williamson -

  8. 6umNHHnvl1YWQ32G
    6umNHHnvl1YWQ32G
    UEiVx3BRDHHmfJUv

    • Sfiliamo senza particolari difficoltà il pulsante home; come sempre, però, la guarnizione di gomma che lo circonda si rompe facilmente se non si hanno le mani ferme di un autentico chirurgo della tecnologia.

  9. 4UnurDVTRIONXerM
    4UnurDVTRIONXerM
    qnZ3AuPUksQYHyaO

    • Analogamente all'iPhone 6 Plus, La fotocamera anteriore e l'altoparlante sono posizionati sul pannello anteriore.

    • Li estraiamo e li mettiamo in fila per ispezionarli.

    Any idea of why my FaceTime camera lens keeps moving to the left? I have replace my iPhone 6 once already.

    https://discussions.apple.com/thread/657...

    joshhyde -

    +1 for this. Weird crescent moon effect really stands out in black iPhone 6

    Richard -

  10. ymUErJ4fFUhPWSEO
    ymUErJ4fFUhPWSEO
    lvImHtejQtdSkh1w

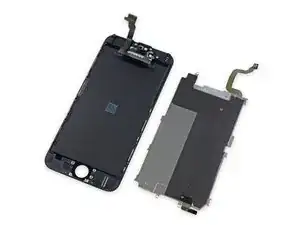

    • Fino a questo punto, l'impostazione generale di questo "piccolo" iPhone 6 è la fotocopia di quella del fratello maggiore, il 6 Plus.

    • Questa piastra frontale e il sottostante gruppo anteriore ne sono degli esempi perfetti. Il progetto ricalca quello del 6 Plus è in questo caso si tratta di un netto miglioramento rispetto al passato.

  11. 6MaZk5cEE2tm1uCj
    6MaZk5cEE2tm1uCj
    pquifmxrJYhhjwY4

    • Amiamo queste linguette adesive per estrarre la batteria. Se tirate nel modo giusto, risparmiano il fastidio (e il potenziale pericolo) di forzare l'estrazione della batteria con un attrezzo affilato.

    • L'adesivo utilizzato è simile a quello della linea 3M Command; tirando bene la linguetta si stacca facilmente l'intera striscia.

  12. j2dHZuRQpJqU5YqH
    j2dHZuRQpJqU5YqH
    fqwRTC6fRObbaRQT

    • L'iPhone 6 adotta una batteria al Litio-polimeri da 1810 mAh e 3,82 V, valori coerenti con la capacità indicata di 6.91 Wh. Ma se la giriamo dall'altro lato, ecco che il valore dell'energia sale a 7,01 Wh! Forse i tecnici sono riusciti a tirar fuori altri 0,1 Wh dalla batteria dopo aver già deliberato la dicitura della faccia opposta?

    • Apple afferma che quest'unità da 28 grammi permette di parlare per 14 ore in rete 3G o di restare in standby per 250 ore.

    • E' abbastanza più piccola della batteria da 11,1 Wh e 2915 mAh dell'iPhone 6 Plus, ma è comunque un bel salto in avanti rispetto all'unità da 1560 mAh dell'iPhone 5s.

    • Questa batteria sembra soffrire di crisi d'identità. Davanti ci sono i marchi di Apple South Asia (Tailandia) Limited e di Apple Giappone. Sul retro, la batteria sostiene di essere stata fabbricata a Huizhou, in Cina.

    How does the 28-gram weight compare with previous versions ? And to the iP6 Plus density ?

    64.6 mA per gram is better than competing battery solutions from LG and Samsung ?

    Joao Fabio Tavares -

    Probably the 6.91 Wh is the design capacity and the 7.01 Wh is a measured value

    cabo -

    I don't see an identity crisis for this battery, the Thailand and Japan text are next to mandatory regulatory marks for batteries in those countries (circled diamond logo and circled PSE logo). Between them is a UL recognised component mark (c reversed UR US mark). Presumable it is less trouble for Apple to apply for them through local subsidiaries.

    Bryn Jones -

  13. QsxCqfB1UHsNQqVE
    QsxCqfB1UHsNQqVE
    PDS1oNXljZ1YRZ4a

    • Buone notizie, ragazzi! La fotocamera posteriore si può rimuovere facilmente con un paio di pinzette.

    • Benché non disponga dell'attraente sistema di stabilizzazione ottica della fotocamera dell'iPhone 6 Plus, questa unità ne condivide praticamente tutte le altre caratteristiche: otto megapixel, apertura f/2,2, flash True Tone e autofocus a rilevamento di fase.

    • E' dotata anche di stabilizzazione dell'immagine elettronica, che cerca di imitare gli effetti dell'OIS (Stabilizzazione Ottica Immagine) utilizzando tecniche di elaborazione delle foto.

    Hope you breakout the calipers and measure the thickness of the rear camera between the 6 & 6 Plus.

    Rette -

    +1 for this -----

    3gfisch -

    That's also the first thing I was thinking about. How cool would it be if you can drop a 6+ camera module in a 6?

    Johnny -

    So would it actually be possible the swap the camera out for the 6 Plus camera?!? Looks about the same size.

    arockstar -

  14. 6fZnVJfT3TJZLCcU
    6fZnVJfT3TJZLCcU
    R2BftYAGMTICBOdr
    fExEQoQauWqIL6V2

    • Siamo in grado di estrarre antenne con le pinzette con rapidità molto maggiore di voi quando giocate al piccolo chirurgo.

    • Siamo bravi a operare e quindi passiamo rapidamente ad altro.

    • Il passo successivo è la scheda logica. Benché sia elegantemente vestita con i suoi schermi EMI di protezione elettromagnetica, vogliamo andare a vedere cosa c'è sotto il velo.

    I'm curious about the antenna design, how did they fit wifi/bluetooth, GPS, diversity and NFC into the top area?

    Tom Chai -

    I too am interested in how the antennas are configured. Especially how they attach to the phone via the plastic connectors ... are these top and bottom sections removable? Would it be possible to swap them out with a different phones to come up with a different color scheme, among other things?

    RDS -

    In the 6+ teardown (step 27) you show it has rubber gaskets around the buttons. Does the 6 include these as well?

    Bryan -

    Somewhere in the teardown around this stage, this small piece came out and I don't know where from. Anyone know what this is?? It says, "00095-A" with a small box thing at the end of the character string. Thanks so much in advance!

    (showing both sides)

    [IMG]http://i61.tinypic.com/30augbc.jpg[/IMG]

    [IMG]http://i58.tinypic.com/2lld838.jpg[/IMG]

    [IMG]http://i60.tinypic.com/21k9kld.jpg[/IMG]

    shauhncy -

    That looks like the interconnect cable just below and to the right of the rear camera module. You can see it in this step. The teardown is not really meant to be used as instructions; for better results, use one of the many guides for the iPhone 6.

    Jeff Suovanen -

    Anyone know where I can get the Skyworks 77803-20 Mid Band LTE PAD? I need to fix a phone.

    Jason Younger -

  15. HXoUSnfSsMOlk12j
    HXoUSnfSsMOlk12j
    a42HSDkx6Yv5Ovj1

    • Il lato frontale della scheda logica:

    • Apple A8 APL1011 SoC + SK Hynix RAM con marchio H9CKNNN8KTMRWR-NTH (presumiamo si tratti di 1 GB di RAM LPDDR3, come nell'iPhone 6 Plus)

    • Modem LTE Qualcomm MDM9625M

    • PAD Banda Bassa SkyWorks 7780223

    • PAD Banda Alta Avago A8020

    • PAD banda Ultra Alta Avago A8010 + FBARs

    • SkyWorks 77803-20

    • Giroscopio a sei assi e accelerometro InvenSense MP67B

    Does anybody know why Skyworks doesn't list any of these chips on their site? (I'm curious to see if they indeed support LTE Band 12, even though it's not officially listed as supported yet.)

    Chris -

    If we look on real iPhone 6 or 6 Plus board then we can see near of Gyro is available Accelerometer separated it look like on iPhone 5S, possible combo is used on Prototype board or some Chinese revision but global uses separated ic's of Gyro and Accel.

    Filip Pusca -

    how much of logic board ?

    ahmed -

    and how i can get ?

    ahmed -

    what is e-compass?

    Eagle Jiang -

    Can you remove the EMI sheleds and still have the iPhone work after the repair? It seems like one of the connections on the logic board was broken in the removal of the shields.

    Ryan Scott -

  16. F5NPpFSfDkF5NfPW

    • Altre IC sul lato frontale della scheda logica:

    • IC envelope tracking Qualcomm QFE1100

    • Modulo Switch Antenna (ASM) RF Micro Devices RF5159

    • PAD Banda Media SkyWorks 77356-8

  17. QYkZeLTWOdDJIKuN

    • Lato posteriore scheda logica:

    • Flash NAND SanDisk SDMFLBCB2 128 Gb (16 GB)

    • Modulo WiFi Murata 339S0228

    • IC Gestione Energia Apple/Dialog 338S1251-AZ

    • Controller Touchscreen Broadcom BCM5976

    • Microcontroller NXP LPC18B1UK ARM Cortex-M3 (altrimenti noto come co-processore di movimento M8)

    • Modulo NFC NXP 65V10 NFC + Secure Element (probabilmente contiene al proprio interno un controller NFC NXP PN544).

    • Chip ricetrasmittente RF Qualcomm WTR1625L.

    There is the Barometer below the SanDisk NAND Flash. Looks like a BMP from Bosch Sensortec

    Joe Ortaniak -

    Where is the gray outline i cant see it

    russellschoonmakerjr -

  18. MhooDVMe1r6vjEDi
    MhooDVMe1r6vjEDi
    etbnFkhVnclcGOsZ

    • Sul retro della scheda logica ci aspettano altre IC:

    • Chip ausiliario solo ricevitore Qualcomm WFR1620. Qualcomm afferma che il WFR1620 è " necessario per l'implementazione della Carrier Aggregation con WTR 1625L".

    • IC Gestione Energia Qualcomm PM8019

    • Trasmittente touch Texas Instruments 343S0694

    • Front end potenziato per tag con tecnologia NFC AMS AS3923

    • Crediamo si tratti soltanto di una piccola revisione di AMS AS3922, che consente "la funzionalità di pagamento in fattore di forma ultra piccoli come SIM e µSD".

    • Audio codec Cirrus Logic 338S1201

    • Un mega-grazie di cuore va ai nostri amici di Chipworks per l'aiuto che ci hanno dato a identificare tutte queste tecnologie. Senza di loro certamente non ce l'avremmo fatta.

    In Step 18, can you identify the chip at the far right of the board, sort of diagonally between the holes at the top right corner and bottom? It's the larger and bottom-most of the two chips at that end of the board, directly above the bottom hole. It appears to also be in the 6 Plus at Step 22 at around the same place on its board.

    jon -

  19. DbsuRZXxVu3biRYm
    DbsuRZXxVu3biRYm
    ePojF1TueUWOeDpT

    • Rimozione del gruppo vibrazione. E' nuovo ed è... migliorato?

    • I meccanismi di vibrazione sembrano una di quelle scelte tra Coca-cola o Pepsi per le quali non c'è mai una risposta ben chiara. Apple continua a cambiare idea in merito:

    • iPhone 4 (contrappeso)

    • iPhone 4S (oscillazione lineare)

    • iPhone 5/5s (contrappeso)

    • A giudicare dalle apparenze, supponiamo che Apple si sia affidata all'oscillazione lineare in questa edizione dell'iPhone.

  20. 5nWiH4r14EJYwjiv
    5nWiH4r14EJYwjiv
    3ZbJNRYNd3uFm1Qt

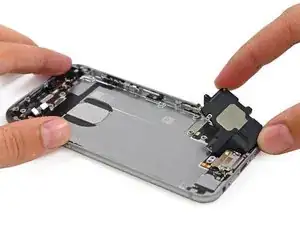

    • Il modello di quest'anno adotta un nuovo design per il modulo altoparlante.

    • Data la scarsità di sigle presenti, supponiamo che ci sia stato solo un lieve aggiornamento rispetto all'altoparlante dell'iPhone 5s.

    They are using a multi-driver speaker, trying to improve the sounds maybe.

    Tom Chai -

    who are the mics and speakers provider? still Knowles or have they changed it? thanks

    Laimo -

    Does anyone know if Knowles is still the supplier of the speakers? Would really appreciate. Thx

    Sam Slant -

    Does the thinner speaker make usage improvement on the space?

    Sam -

  21. ID6FEIBM4itt5ret
    ID6FEIBM4itt5ret
    T4rPkoZQWpUl6CGH

    • Parliamo ora di jack per le cuffie e di connettore Lightning. I due ora vivono in coppia, abitano lo stesso cablaggio.

    • Questo nuovo insieme significa che non si può sostituire uno senza l'altro: cattive notizie se uno dei due smette di funzionare correttamente.

    They were together since the iPhone 5, so what is the point?

    Tom Chai -

    can anyone explain the function of the small wire with the gold connection piece on the lightning port piece?

    Varan Cole -

    I'd guess grounding - but ground to *what**? The case?

    jimwitte -

    This seems to be an antenna coax cable with a miniature coax connector at the end. In the picture, it seems to have been "plugged up" with a small conductive foam piece, I don't see why that is necessary, except for preventing dirt to get in?

    Stephan Fuelling -

    Actually nothing is plugged up—the foam lies on the back/top of the connector. Almost every cable connector in the phone has a foam pad on the top to fill the air gap between the connector and whatever lies above it. Helps keep it from jiggling loose while evenly distributing force over the surface of the connector.

    Jeff Suovanen -

  22. Le4wOQvWHpqAuExJ
    Le4wOQvWHpqAuExJ
    PfUZssAysewiqonC

    • Le pinzette ci semplificano la vita. ci permettano di spostare facilmente i delicati insiemi di cavi, come quelli associati ai pulsanti di accensione e del volume.

    • E così abbiamo fatto uscire i pulsanti dal guscio.

    • Questi componenti somigliano molto a quelli che abbiamo trovato nell'iPhone 6 Plus.

    объясните пожалуйста, что за пластинка на которой яблоко, на первом фото. за что она отвечает? она ещё слева и справа прикрыта защитой чёрной.

    l7apoBo3uk WP -

  23. MSuCTMh4VHQMLOO2
    MSuCTMh4VHQMLOO2
    N5ECPfiCtMrVxcsN

    • E' tutto, ragazzi. L'iPhone 6 si è guadagnato un rispettabile punteggio di sette su dieci. Ed ecco spiegato il perché:

    • Seguendo la tendenza introdotta con la serie iPhone 5, la parte con il display è la prima a venire fuori dal telefono, semplificando le riparazioni dello schermo.

    • La batteria e semplice da raggiungere. La sua rimozione richiede un apposito cacciavite contesta a cinque lobi e la conoscenza della tecnica della rimozione dell'adesivo, ma non è difficile da attuare.

    • Il cavo del sensore di impronte digitali segue un percorso del tutto diverso, eliminando un'importante difetto di riparabilità dell'iPhone 5s, rendendo il telefono molto più facile da aprire. (Con il 5s, il cavo si rompe facilmente se l'utente non apre il telefono con la cura necessaria).

    • L'iPhone 6 Plus usa ancora viti Pentalobe all'esterno e quindi richiede un apposito cacciavite.

    • Apple non condivide le informazioni di riparazione per l' iPhone6 Plus con centri di assistenza indipendenti o con i propri clienti.

    wait where is the NFC coils?

    dennis97519 -

    NFC doesn't need "coils" unless it's a low power device. The iPhone is not low power.

    scottwilkins -

    NFC most certainly needs "coils" or a loop antenna to function. This is because of the load modulation defined in the ISO14443 spec. I suspect the antenna is likely the T308S flex shown in step 17 or perhaps integrated into the case using the screw contacts. It would be simple to verify by Ohm'ing out the antenna pins from the AS3922 and the headers from the T308S flex.

    Richard Grundy -

    re: 4355 Z3X2 - design team name for case.

    4355 - weight is 4.55 oz

    Z3X2 - is a little more interesting, Z3X is an unlocking tool for SAMSUNG phones, and this is the first phone with no SAMSUNG chips in it i.e. Apple is unlocked from Sammy!

    Jay -

    Are the plastics bands removable? Do antennas run under them to the outside?

    John -

    The antennas are actually metal side bands, the plastic bands are there just to separate the antennas and the main case.

    Tom Chai -

    Where is the barometer?

    r0534322 -

    Take a look, here is the pressure sensor

    http://www.techinsights.com/teardown.com...

    Joe Ortaniak -

    I think you should also give credit to the unsung hero.....the screw manufacturer! SFS Group in Switzerland derive more than 10% of their total revenue from Apple and provided around 80 parts in each iPhone 5/5S! Were there more or less screws in the 6?

    Adrian M -

    Can anyone tell me where exactly the NFC antenna location is? Tiny in size?

    Andy Yong -

    My video has only static. I think the rear-facing microphone is bad. I think it is right next to the rear-facing flash. How does one replace that microphone?

    mdavisak -

    i hear a metalic noise when i shake my iphone 6, like a screw that is not fast anymore. recommendations? do I have to unmount everything?

    serena184 -

Autore

Miroslav Djuric

158138 Reputazione

45 commenti

Did you take square on high res internal images like you did for the iPhone 5? I love having them as my wallpaper backgrounds. Thanks!

Jamie -

who makes the screen and the driver chip?

adam -

On step 8 you show the home button to have a cable that seems like it connects to the main board .... is this something to take note of when opening it from that bottom edge? Home button in the past contacted to main board with copper springs and not an actual connector

please confirm

Ken -

OK, so Cirrus makes the audio codec. What about the other audio chips? Noise cancellation, audio amp, mic preamp?

Miles -

Anybody know where the Liquid Contact Indicators (LCI's) are located? I didn't see one inside the SIM card reader as it was on the iPhone 5, 5S.

Abel Pajas -

I'm intrigued by the battery improvement and the "identity crisis" with the labelling.

Any chance you could chop one in half to find out if apple is making their own '3D electrode type' batteries using components from multiple countries?

Sebastian -

What is the chip iniside Murata WiFi/BT module?

JJ Wu -

Wu,

I have checked at the MURATA specs it seems they have Broadcom. May be Apple used them as third party for cost effective customer support. This is WLAN and Bluetooth chipset.

http://wireless.murata.com/eng/products/...

Thanks

Bharat

Bharat Penumutchu -

It is hard to rework a BGA chip, but it will be interesting to see if we can upgrade the memory to 2GB.

ogim -

Is it possible to change the camera lens. I think it will gonna break very easy.

Steffen -

I disassembled my iphone, and can not understand where this item came from? Any ideas?

https://www.dropbox.com/s/cmqpk8tuz73shy...

Kolius -

NFC antenna is on the top of phone ,it is just 10MM2.no ferrite attached and just a FPC .

Joe -

Nice, but would be nice to have the antennas torn down also.

Bryce Nesbitt -

A low cost Iphone case is available in Amazon. I have been using it for 2years. It is perfectly fit for Iphone 6 plus cover and easy access of all the phone device. This ultra thin flip case specially designed for Apple Iphone 6plus.

http://goo.gl/H9ovIN

bubun123 -

Can you make a list of all materials and show if you can put it back together

Aditya Khowal -

Ou ce trouve le gps

alexandre -

What cools the processor if anything does it have a cooling system

Eli calvillo -

что такое ма/ч и вт/ч? эта статья промтом переводилась?

tucherone -

The sim is inside but the phone keeps saying no service. I was told it was the antenna. Any ideas on how to fix it?

Sara Reyes -

Can you put the guts of and an iPhone 6 into a 6 plus? Or vice versa?

Chris Bubba -

I have been successful, so yes. vica n versa.

mB

Mick -

After getting opened the iPhone I noticed that on the side edges of the body is a sticky black rubber, so I ask you, you must also replace this sticker?

valerio -

nice teardown... but it would had been nice to know where each screw goes... i had teardown an iphone 6 to change the frame and now all my swcrew are everywhere... was hoping to found where they goes here and boom, nope, a joking teardown... nice

Benjamin Valcourt -

We have a complete set of guides for you right here, including screw locations. Teardowns are just meant to be a fun peek at the hardware and overall repairability, and should not be used as guides. For keeping track of your screws I highly recommend a magnetic project mat—it's one of the best tools I own, and I would prefer never to open an iPhone without one.

Jeff Suovanen -

hey guys,

which component contains the LED light for the flash on the rear camera?

Scott Cornez -

The power button flex has the flas on it

Zander Law -

plz can u refer how to replace ther rear mic near the camera coz i recording videos without sound! tnx

Mohammad Me -

We have a guide for that! The microphone next to the rear facing camera is part of the iPhone 6 Power Button Cable Assembly that you can purchase here. The guide to replace it can be found here. Good luck!

Scott Havard -

Would be nice if you included a photo of the main board with the antenna removed. There is a matching network under the antenna flex cable on the back of the board. If I had an image I could tell if one of the matching components had fallen off of my phone.

gac -

хуй пизда залупа пенис хер

а так спасибо большое за этот гаид

vasyarus -

вот она - русская культура во всей своей красе. вот без тупости и убогости ну ни как обойтись нельзя было. молодец, гордись собой..

SvS -

а можно ли в заблокироаный айфон 6+ поставить микросхему от айфон 6 рабочий разблокированный ? ну или хотябы основную начинку. конечно есть вопрос как это будет выглядеть на экране разрешение ведь разное . или может по от 6 не сможет использовать тачскрин прошивку и тд. и тп. кто пробовал? подскажите.

Olzhas Bekzhanov -

поставить можно но работать не будет)

Андрей Pancir -

What an awesome post! Funny and informative. Well done!

David Kellen -

Useless guide, he skipped the step I needed help on.

iffbas -

Hi iffbas! This is a teardown not a repair guide, for a full set of step-by-step guides, consult our iPhone 6 manual!

Sam Goldheart -

where is the 00095-A piece?

alex roland -

Can you make a list of all materials and show if you can put it back together

王子良 -

Where is the magnetometer located?

Chondita Dayton -

Right under the battery connector there is what I think to be an antenna can some one tell me what it is

y fr -

Seriously… less jokes and more details. What sizes were the Phillips screws? It seems like some were 000 and some were 00. Some were longer than others. It would be nice if we knew where they went.

izraul hidashi -

As stated in the banner at the top, this isn’t a guide—but if it’s instructions you need, we have those over here. Phillips driver sizes are not standardized, and vary from one tool manufacturer to the next, so you’ll just have to test carefully and use whichever one fits best. Using iFixit drivers, I usually prefer a PH00 for iPhone screws, but a PH000 works for virtually all of them as well.

Jeff Suovanen -

what is this thing? whatever it is, it was ripped whenever it came with my phone

Brody Dyer -

I have a question I didn’t use a magnetic board because I didn’t have one at the time and my screws got disorganized. How can I figure out which one is supposed to go where

Caleb Dueck -
