Smontaggio iPhone XR

Pubblicato: 26/10/18

Smontaggio

Introduzione

Non vuoi spendere 1000 € per uno smartphone? Quest'anno Apple porta specifiche da modello top all'iPhone XR per darti grandi funzionalità con meno soldi. Troppi i compromessi a cui si è ricorsi? Il gioco non vale la candela? Da quando 889 € è un prezzo conveniente? C'è solo un modo per scoprirlo: smontiamo!

Seguici su Facebook, Instagram o Twitter per tenerti aggiornato sugli ultimi smontaggi. Iscriviti alla nostra newsletter per ritrovarli nella casella di posta.

  1. AbCZKEg5v5cZX6Rf

    • L'iPhone XR sembra un po' diverso all'esterno, ma le specifiche appaiono familiari:

    • SoC esa-core A12 Bionic con Motore Neurale "di prossima generazione"

    • Display LCD Retina con risoluzione 1792 x 828, 326 ppi, True Tone e supporto gamut esteso (P3)

    • Fotocamera posteriore da 12 MP con apertura ƒ/1.8 dotata di OIS (stabilizzazione ottica dell'immagine) e fotocamera da selfie da 7 MP con hardware TrueDepth FaceID

    • 64 GB di memorizzazione integrata (configurazioni opzionali da 128 GB e 256 GB)

    • Ampio supporto banda cellulare con capacità eSIM e Wi-Fi 802.11a/b/g/n/ac Wi‑Fi con MIMO + Bluetooth 5.0 + NFC

    • Resistenza ad acqua e polvere con classificazione IP 67

  2. ELA6B1T3dskH5MT5
    ELA6B1T3dskH5MT5
    eeOXhFOFRxu5ii1T
    rfF2fppYknZboLdA

    • C'è un'ampia scelta di colori tra cui scegliere, ma sentiamo un'affinità per il blu e nero.

    • Ma i colori sono ininfluenti quando puoi vedere attraverso le cose! I nostri amici di Creative Electron ci fanno sbirciare all'interno di questo nuovo iPhone con una visione a raggi XR.

  3. 5kZqVvGdXR5plqHx
    5kZqVvGdXR5plqHx
    Vjmafd1dgQMkyNNZ
    IqFCDd3BmBAJUgrs

    • Cercando di creare un po' di competizione tra parenti, schieriamo l'XR contro l'XS per vedere di trovare delle differenze.

    • Iniziamo la nostra ricerca dal bordo inferiore, dove la mancanza della banda di antenna dell'XR e la bella simmetria delle griglie ci fa pensare maggiormente all'X dell'anno scorso.

    • L'XR eredita molti dei tratti dei suoi parenti XS, ma non le qualità velocistiche gigabit-LTE.

    • Passando ai display, è facile vedere che le cornici dell'XR sono un po' più grandi; guardando veramente da vicino, le curve iniziano a farsi un po' ruvide attorno agli angoli.

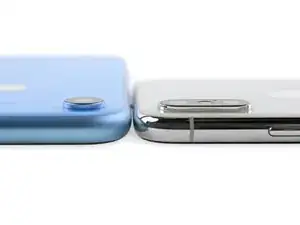

    • L'XR riprende molte caratteristiche dell'XS, ma ha una sola fotocamera, quella grandangolare, mentre il teleobiettivo non abbandona l'XS.

  4. 1LTnytSUIDhKw6Ol
    1LTnytSUIDhKw6Ol
    ABTpp2JFLRAw26B3
    jQS6Hs6UCWftIHIs

    • Le somiglianze con l'XS continuano con la procedura di apertura: le viti pentalobe circondano la porta di ricarica non così ben centrata e l'apertura richiede un po' di aiuto da un iOpener.

    • Tra le differenze: viti pentalobe sorprendentemente non in tinta e un vassoio SIM scivolato verso la parte inferiore del telefono.

    • Una differenza che non riusciamo a individuare è dove l'XS guadagna un punto IP extra: il processo di apertura dell'XR sembra più o meno quello dell'XS.

  5. Ie1UDLfkrHECHU3Q
    Ie1UDLfkrHECHU3Q
    tIgkXCrIKpMsVGse
    PwYSDWIMRcAQf5Al

    • La procedura di apertura ben studiata con il display prima di tutto è già finita così: all'incirca facile come può esserlo in uno smartphone impermeabile.

    • Apple ha perfezionato questo schema fin dai tempi dell'iPhone 5; grazie a dio, non ha mai cambiato idea.

    • All'interno, l'XR inizia a sembrare più come un curioso ibrido tra l'8 e l'X. Siamo tornati una batteria rettangolare, ma di rettangolare c'è anche la scheda logica.

    • La domanda è: quanti strati avrà questa scheda logica?

  6. 1414gYFb3VNVBBIe
    1414gYFb3VNVBBIe
    lVaSrpFQ6EXElTVA
    LV2mkV4wYHjEThyX

    • Nel percorso di liberazione della scheda logica, incontriamo un'autentica pletora di distanziali a vite. Siamo abituati a trovarne uno o due per iPhone, non X dieci.

    • Per fortuna, siamo pronti a combattere.

    • Che cos'è questo? Un lettore di schede SIM modulare! È la prima volta che lo troviamo su un iPhone.

    • Questo significa non solo il rapido cambio di un lettore di SIM defunto, riduce anche il costo della sostituzione della tua scheda logica! Una soluzione vincente da ogni punto di vista!

    • Questa è probabilmente una concessione al mercato cinese, in cui eSIM non è supportato - quindi al fine di abilitare la funzionalità dual-sim sui modelli cinesi, Apple installa un doppio lettore Nano-SIM. L'approccio modulare lo rende molto più semplice di quanto sarebbe se il lettore fosse saldato alla scheda madre, come nei modelli precedenti.

    • La graziosa scheda logica, senza gomiti e a un solo piano, ha la via aperta per la fuga!

    With a modular Sim Reader, could it be we can swap the EU one for the Chinese sim reader and leverage true dual-sim? That would be excellent!

    Hugo Catarino -

    I agree reason of modularity should be there. But I suppose is more an issue of industrialize with efficiency. Sound difficult that it would work on the ESim board ..? 3 Sim sound too much …. but is some to investigate. it may happen they put ESim hardware all over and that dual physical sims may come out swapping the modules… Thinking they have done it because sharing an advantage with users I doubt about. Is since 3 years that more and more components in the Apple lineup are soldered and not changeable and its obvious that a relevant part of their stellar margins came from an accurately strategy that consider ram sizes… or hd in the Mac arena…

    Andrea Marco Borsetti -

    Look at the CPU heat spreader, it is much thicker than previous models, is it possible that this is some kind of mini flat heat pipe?

    Tom Chai -

  7. 5AN5RWglZIlwy114
    5AN5RWglZIlwy114
    QqENNH26dYovFUQH

    • Tolta la scheda logica, diamo un primo sguardo al silicio di bordo:

    • SoC Apple APL1W81 A12 Bionic, stratificato sopra a 3 GB di SDRAM LPDDR4x Micron D9VZV MT53D384M64D4SB-046 XT:E

    • Apple/USI 339S00580 (probabilmente un modulo WiFi/Bluetooth, simile a quello che abbiamo trovato sull'XS)

    • Controller NFC NXP 100VB27

    • 3x amplificatori audio Apple 338S00411

    • Skyworks 203-15 G67407 1838 (probabilmente un modulo amplificatore di potenza)

    • IC gestione alimentazione USB Cypress CPD2

    • 76018 119G1

    The “76018 119G1“ module is the Qorvo PAD.

    yazhou_wang -

    What is the battery Apple I phone Xr

    Hitesh -

  8. FJxYYjIXekWFitbN
    FJxYYjIXekWFitbN
    iLZpvWMwpQ4j4Ys1

    • Altri chip sulla faccia inferiore della scheda logica. Identificatevi, per favore…

    • 64 GB di memoria flash Toshiba TSB3243VC0428CHNA1

    • Intel 9955 (probabilmente il processore bseband LTE 4G XMM7560 LTE Advanced Pro), ricetrasmettitore RF 5762, 5829

    • IC gestione alimentazione Apple 338S00383-A0 e 338S00375-A1 (forse di provenienza Dialog Systems)

    • IC ricarica batteria Texas Instruments SN2600B1

    • Codec audio Apple 338S00248 (supponiamo di origine Cirrus Logic)

    • Modulo front end Skyworks 13768

    • Broadcom 59355A2IUB4G (probabilmente una variante del chip di ricezione potenza wireless BCM59350)

    I still don’t get why the speed difference in the Xr vs the Xs. If they have the same chip, shouldn’t max download speeds be the same?

    jridder -

    Xs has 4 antennas, while the XR only has 2.

    Tom Chai -

  9. fUUGKLO5uEZvILo6
    fUUGKLO5uEZvILo6
    DhElTXpGnKfldXey
    ZZ4HsrbmGPrDyBdl

    • Oltre alla scheda logica, ecco altre due schede logiche.

    • La nuova scheda XR + lettore SIM (al centro) sembra un po' una scheda iPhone X (a destra) disposta nel senso della lunghezza. La tentacolare scheda dell'iPhone 8 Plus è disposta a sinistra per confronto.

    • Questo nuovo fattore di forma riempie perfettamente l'intervallo vuoto nell'evoluzione delle schede logiche degli iPhone.

    • Un primissimo piano a raggi X ci ricorda che questa scheda logica iPhone "semplificata" resta enormemente complessa.

    • In mezzo agli altri componenti si nasconde molto altro silicio, come il sistema TrueDepth della fotocamera.

  10. KXBqGyEfY5cFheBO
    KXBqGyEfY5cFheBO
    fQgMN4S1hK6SDUQl

    • Con la scheda logica fuori dai piedi, peschiamo il famoso Taptic Engine!

    • Benché l'XR non supporti il Touch 3D, ha l'Haptic Touch, che in pratica è un tocco prolungato al posto di un tocco forte. Sembra che la parte aptica sia controllata da un motore a vibrazione a oscillazione lineare di tipo già visto.

    • E ora, eccola, la batteria rettangolare! Siamo più che felici di incontrare quattro strisce adesive estensibili che rendono davvero agevole la rimozione.

  11. mGMpJMMTsohrTsEE
    mGMpJMMTsohrTsEE
    5FmqKwHbK3ESsFpo
    ZsMHlibXHKOZIO1y

    • Tutte le quattro strisce adesive si comportano in modo encomiabile e la batteria da 11,16 Wh e libera!

    • Abbiamo già sentito dire che l'XR è l'iPhone con la maggiore autonomia della batteria, ma come si pone in confronto agli altri? È il momento di mettere in scena una parata di batterie!

    • Da sinistra a destra, abbiamo: iPhone 8 (6,96 Wh), iPhone XR (che è il #vincitore), iPhone 8 Plus (10,28 Wh), e iPhone XS (10,13 Wh).

    • La batteria dell'XR sembra un po' piccolina rispetto quella dell'8 Plus, ma l'apparenza inganna. La batteria dell'XR è più spessa e accumula più energia.

    • Se vuoi fare un confronto tra Mele e pere, Android resta vincente sul piano della pura capacità. Il Galaxy S9+ è ancora il campione con 13,48 Wh, seguito a un'incollatura dal Pixel 3 XL con i suoi 13,2 Wh.

    • Già che ci siamo, cogliamo l'opportunità di eXaminare ai raggi X alcuni iPhone serie X. Da sinistra a destra, ecco iPhone X, XR (col telaio in alluminio meno denso) e XS Max!

    Why is the iPhone X’s induction coil wire so much thicker than the others? Was that a change from the 8/X to XR/XS generations?

    Jacob Ford -

    @unitof Correct—Apple redesigned their charge coils for this year’s models. Word is they are using copper coils (as seen in the steps below) rather than ferrite polymer composite (FPC). Good eye!

    Jeff Suovanen -

  12. ywDhPAUDWjrBH1JL
    ywDhPAUDWjrBH1JL
    F2HTuMJMUwkNLBlR
    LQX3QLnBx1titM6B

    • Ecco la singola fotocamera posteriore: lo stesso modulo grandangolare aggiornato di fresco di XS e XS Max.

    • L'XR con il suo singolo sensore sembra un logico concorrente del Pixel 3, equipaggiato allo stesso modo. In realtà il telefono di Google in qualche modo riesce a bagnare il naso anche all'XS Max con la sua doppia fotocamera. La soluzione? Ancora più fotocamere, forse.

    • Disponiamo la fotocamera a fianco del sistema True Depth che fa funzionare il FaceID; a quanto vediamo, ci sembra immutato rispetto quello che abbiamo visto per la prima volta nell'iPhone X.

    • Vediamo di non lasciare indietro il prossimo elemento, l'altoparlante inferiore. È ancora molto facile da togliere, cosa buona perché probabilmente è meglio toglierlo dai piedi in caso di sostituzione della batteria.

  13. OXo55yUHZbpvBYFI
    OXo55yUHZbpvBYFI
    3rxNfdFyCccK3PPn
    xQIohhpMBPr1NOx5

    • Ora rivolgiamo la nostra attenzione al molto discusso display Liquid Retina di Apple.

    • L'LCD dell'XR è 0,3" più grande dell'AMOLED dell'XS, ma è anche più spesso e più pesante, come è lecito aspettarsi da un LCD.

    • La necessità della retroilluminazione significa che a un gruppo display LCD servirà sempre un fattore di forma lievemente più grande rispetto a un gruppo AMOLED equivalente.

    • Secondo noi, il maggior spessore di questo gruppo display è il motivo per cui il connettore Lightning è stato disposto fuori asse.

    • Tornando dentro al case, tiriamo via la bobina di ricarica wireless per darle un'occhiata da vicino.

    • E troviamo del rame! La minore resistenza del rame (rispetto all'FPC usato nell'X) significa carica più rapida e meno calore.

    FPC also uses copper. It looks like there is just more of it now in the wire, which is reducing the resistance.

    JohnnyNoy -

    Is the touch panel separate or incell?

    Nathan Chen -

    i didn’t notice the lightning connector being off axis. %#*@ it, now i can’t unsee it. that is going to bug me all day.

    Lewis Marx -

  14. tR2tRBaLwsG3WF2h

    • Terminati i lavori di scavo, mostriamo i reperti che abbiamo trovato:

    • Un'occhiata sotto il cofano ci ha rivelato elementi progettuali che ci ricordano sia l'iPhone 8 (batteria rettangolare, scheda in un solo strato) si l'X (scheda logica quasi rettangolare, FaceID), rendendo questo, sul piano spirituale, un "iPhone 9".

    • Ma l'XR non rappresenta solo una marcia indietro: integra i chip più recenti e funzionalità completamente nuove per gli iPhone. Abbiamo scoperto il primo lettore SIM modulare di Apple, forse messo lì per favorire il loro nuovissimi piani multi-SIM.

    • Grazie ancora ai nostri buoni amici di Creative Electron.

    I’m curious about the QI Receiver, its dimensions and location on the iPhone (Xr) housing. Could you help? Its for me to properly locate that “steel washer” for magnetic car holder. Thanks! :)

    PA N. -

    Muy bueno el chiste, favorito desde ahora de mi hijo de 7 años. =)

    Sergio Murillo Rosas -

  15. wiDS1Aya3ZNAPiFc

    • L'iPhone XR si guadagna un punteggio di 6 su 10 nella nostra scala di riparabilità (10 è il più facile da riparare):

    • La procedura di apertura che inizia dal display e il facile accesso alla batteria rimangono delle priorità nella progettazione.

    • Un display rotto può essere sostituito rimuovendo solo una piccola parte di hardware e con un po' di cautela si può salvare il Face ID.

    • Apple usa ancora una volta viti pentalobe minuscole e poco comuni e viti tri-wing per ostacolare la riparazione, ma questo tipo di fissaggio è preferibile rispetto all'uso di una colla tenace.

    • Le soluzioni per l'impermeabilizzazione complicano alcune riparazioni, ma rendono meno probabile dover intervenire per danni da liquidi.

    • L'uso di vetro davanti e dietro raddoppia la possibilità di danni; inoltre se si rompe il vetro posteriore si deve sostituire l'intero chassis.
