Introduzione
Usa questa guida per sostituire la scheda del pulsante di alimentazione nella tua Nintendo Switch OLED.
Per la tua sicurezza, scarica la batteria al di sotto del 25% prima di smontare la tua Switch. Questo riduce il rischio d'incendio se la batteria viene accidentalmente danneggiata durante l'intervento. Se la batteria è gonfia prendi le dovute precauzioni.
La Switch OLED utilizza viti tipo JIS, ma puoi usare un cacciavite Phillips. Le punte tipo Phillips di iFixit sono progettate per essere compatibili con le viti JIS.
Nota: Quando rimuovi la piastra di protezione, dovrai sostituire la pasta termica fra la piastra e il diffusore. Poiché la normale pasta termica non è progettata per coprire larghi vuoti, l'alternativa migliore è la pasta termica viscosa K5 Pro. Ti servirà comunque della regolare pasta termica sostitutiva quando sostituisci il diffusore.
Strumenti
Ricambi
-
-
Premi e trattieni verso il basso il piccolo pulsante rotondo sulla parte posteriore del Joy-Con.
-
Mentre tieni premuto il pulsante, sfila il controller verso l'ato.
-
-
-
Utilizza un cacciavite a croce Phillips, o un cacciavite JIS, per rimuovere la vite da 2 mm che fissa la parte superiore del case posteriore alla cornice.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le due viti da 2 mm che fissano il fondo del case posteriore al telaio.
-
-
-
Usa cacciavite a croce Phillips per rimuovere la vite da 3,8 mm che fissa la guida del sensore destro del Joy-Con al case posteriore.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere la vite da 3,8 mm che fissa la guida del sensore sinistro del Joy-Con al case posteriore.
-
-
-
Utilizza un cacciavite Y00 per rimuovere le due viti da 4,3 mm che fissano il case posteriore al telaio.
-
-
-
Solleva il case posteriore partendo dalla parte alta del dispositivo e rimuovilo.
-
Se stai avendo problemi a rimuovere il case, utilizza un plettro di apertura in plastica per sganciare le clip di plastica.
-
-
-

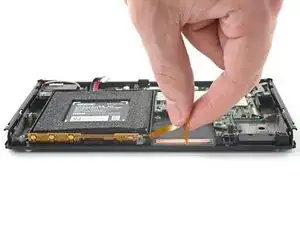

Usa la parte piatta di uno spudger per alzare un lembo di nastro adesivo dalla piastra di schermatura.
-
-
-
Utilizza delle pinzette o le dita per tirare su e disconnettere il cavo coassiale dell'antenna Wi-Fi principale.
-
-
-
Utilizza delle pinzette, oppure le dita, per reinstradare il cavo coassiale dell'antenna principale al di fuori del suo alloggiamento nella piastra di protezione.
-
-
-
Utilizza un cacciavite a croce Phillips per rimuovere le due viti da 4,4 mm che fissano l'antenna Wi-Fi principale alla piastra di schermatura.
-
-
-
Inserisci un plettro di apertura fra l'antenna Wi-Fi principale e la piastra di schermatura.
-
Fai leva con il plettro per distaccare l'antenna Wi-Fi principale dalla piastra di schermatura.
-
-
-
Utilizza delle pinzette, o le dita, per tirare su e disconnettere il cavo coassiale dell'antenna Wi-Fi secondaria.
-
-
-
Utilizza la punta di uno spudger per reinstradare il cavo coassiale dell'antenna Wi-Fi secondaria dalla propria sede nel telaio.
-
-
-
Utilizza un cacciavite a croce Phillips per rimuovere la vite da 4,4 mm che fissa l'antenna Wi-Fi secondaria alla piastra di schermatura.
-
-
-
Inserisci un plettro di apertura fra l'antenna Wi-Fi secondaria e la piastra di schermatura.
-
Fai leva con il plettro per distaccare l'antenna Wi-Fi secondaria dalla piastra di schermatura.
-
-
-
Utilizza la punta di uno spudger per reindirizzare il cavo coassiale dell'antenna Wi-Fi secondaria al di fuori della sua sede nel telaio.
-
Rimuovi l'antenna Wi-Fi secondaria.
-
-
-
Utilizza un cacciavite a croce Phillips per rimuovere le sei viti da 4,4 mm che fissano la piastra di schermatura al telaio.
-
-
-
Utilizza le dita per alzare dal telaio la parte superiore della piastra di schermatura.
-
Rimuovi la piastra di schermatura.
-
-
-
Usa delle pinzette, o le dita, per rimuovere il pezzetto di nastro adesivo che copre la vite della scheda elettronica.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere la vite da 4 mm che fissa la scheda elettronica al telaio.
-
-
-
Inserisci uno spudger fra il bordo della scheda elettronica e la scheda madre.
-
Fai leva verso l'alto con uno spudger per disconnettere il connettore a pressione ed allontanare la scheda elettronica dal telaio.
-
Rimuovi la scheda elettronica.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le tre viti da 3 mm che fissano il dissipatore di calore alla scheda madre.
-
-
-
Inserisci uno spudger fra la staffa del dissipatore di calore e la scheda madre.
-
Fai leva con uno spudger per allontanare il dissipatore di calore dalla scheda madre.
-
-
-
Inserisci uno spudger nello spazio fra la ventola ed il dissipatore di calore.
-
Fai leva con uno spudger per allontanare il dissipatore di calore dall'adesivo sottostante.
-
Rimuovi il dissipatore di calore.
-
-
-
Usa la punta di uno spudger, uno strumento per l'apertura, oppure le unghie, per sollevare la piccola linguetta di bloccaggio del connettore ZIF del cavo della ventola.
-
-
-
Utilizza delle pinzette per estrarre il cavo della ventola dal suo connettore sulla scheda madre.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le tre viti da 3 mm che fissano la ventola al telaio.
-
-
-
Usa uno strumento di apertura, uno spudger, oppure le unghie per sollevare la piccola linguetta di bloccaggio incernierata sul connettore ZIF della scheda del pulsante di alimentazione.
-
-
-
Usa delle pinzette per estrarre il cavo della scheda del pulsante di alimentazione dal suo connettore sulla scheda madre.
-
-
-
Usa le dita per staccare delicatamente il cavo del pulsante della scheda di alimentazione dal telaio.
-
-
-
Usa le dita per tirare la scheda del pulsante di alimentazione fuori dalla sua sede nel telaio.
-
Rimuovi la scheda del pulsante di alimentazione.
-
Per rimontare il tuo dispositivo, segui queste istruzioni alla rovescia.
Confronta la nuova parte sostituita con quella originale: potrebbe essere necessario trasferire le parti rimanenti o rimuovere i supporti adesivi dai nuovi ricambi prima di installarli.
La riparazione non è andata ti aspettavi? Prova qualche soluzione base oppure domanda alla nostra comunità Risposte Nintendo Switch OLED per assistenza.
