Introduzione
Per una riparazione più semplice, usa il nostro kit di riparazione e segui questa guida più breve per sostituire l'intero gruppo schermo del tuo iPhone.
Destinata ai riparatori più avanzati, questa guida ti aiuterà a sostituire "solo" il gruppo formato da schermo LCD e digitalizzatore (cioè il nudo "pannello frontale") dell'iPhone SE. Questo richiede di trasferire prima dell'installazione diversi componenti dal vecchio gruppo schermo al nuovo compresi gruppo pulsante home, fotocamera anteriore, altoparlante voce e piastra di schermatura dell'LCD.
In ogni caso è importante trasferire il tasto Home "originale" sul nuovo schermo per far funzionare il Touch ID (il sensore delle impronte digitali).
Questa componente è compatibile anche con l'iPhone 5s.
Puoi usare questa guida anche per sostituire le parti seguenti:
Strumenti
Ricambi
-
-
Spegni l'iPhone prima di iniziare lo smontaggio.
-
Rimuovi le due viti Pentalobe da 3,9 mm dai lati del connettore Lightning.
-
-
-
Se il tuo display è in pezzi, evita ulteriori rotture e la possibilità di ferirti durante la riparazione applicando del nastro adesivo sul vetro.
-
Incolla striscie sovrapposte di nastro adesivo sullo schermo del tuo iPhone fino a ricoprirlo completamente.
-
-
-
Indipendentemente dall'attrezzo che userai, devi essere sicuro di tirare via l'intero display.
-
Se il vetro inizia a separarsi dalla plastica, come mostrato nella prima immagine, fai scorrere uno strumento di apertura in plastica tra il telaio in plastica e il corpo in metallo del telefono per staccare dal case le clip metalliche.
-
-
-
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
-
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
-
Posiziona le ventose vicino al bordo inferiore dell'iPhone, appena sopra il tasto Home, una di fronte e una sul retro.
-
Premi le ventose insieme per farle aderire sull'area desiderata.
-
-
-
Tira la manopola blu in avanti per bloccare i bracci.
-
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
-
Inserisci un plettro di apertura sotto lo schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
-
Salta i prossimi tre passi.
-
-
-
Se non hai un Anti-Clamp, usa una singola ventosa per sollevare il pannello frontale:
-
Premi la ventosa contro lo schermo, giusto sopra il pulsante Home.
-
-
-
Mentre tieni fermo l'iPhone con una mano, tira la ventosa per separare lievemente il gruppo del pannello frontale dal case posteriore.
-
Con uno strumento di apertura in plastica, forza delicatamente verso il basso i bordi del case posteriore, allontanandoli dal gruppo display, mentre continui a tirare con la ventosa.
-
-
-
Apri il telefono quanto basta per scoprire la staffa di metallo che copre il cavo del pulsante home.
-
Solo il pulsante home originale permette di usare la funzione di riconoscimento Touch ID. Se si strappa il cavo, rimpiazzare il pulsante non farà che garantirne le funzioni di base, non il Touch ID.
-
Usa la punta di uno spudger per liberare la staffa di metallo e rimuovila con le pinzette.
-
-
-
Usa la punta di uno spudger per staccare dal suo zoccolo il connettore del cavo del pulsante Home.
-
-
-
Una volta che il connettore è stato liberato, solleva dal case posteriore il gruppo dal lato del pulsante home, usando la parte superiore del telefono come una cerniera.
-
Apri il display a un angolo di circa 90° e posalo contro qualcosa che lo tenga aperto mentre tu stai lavorando sul telefono.
-
Aggiungi un elastico per tenere il display al suo posto mentre lavori. In questo modo si eviteranno sforzi imprevisti sui cavi del display.
-
-
-
Rimuovi le due viti Phillips #000 da 1,6 mm che fissano sulla scheda logica la staffa metallica del connettore della batteria.
-
-
-
Usa l'estremità piatta di uno spudger per sollevare delicatamente il connettore della batteria dal suo zoccolo sulla scheda logica.
-
-
-
Rimuovi le seguenti viti che fissano il cavo del gruppo del pannello frontale alla scheda logica.
-
Una vite a croce Phillips #000 da 1,7 mm
-
Una vite a croce Phillips #000 da 1,2 mm
-
Una vite a croce Phillips #000 da 1,3 mm
-
Un'altra vite a croce Phillips #000 da 1,7 mm
-
-
-
Usa l'estremità piatta di uno spudger o un'unghia per staccare il cavo della fotocamera frontale e del sensore.
-
-
-

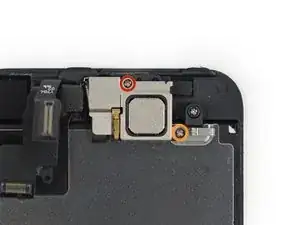

Rimuovi le due viti che fissano il supporto del componente esterno al gruppo display:
-
Una vite Phillips da 4,0 mm
-
Una vite Phillips da 2,3 mm
-
-
-

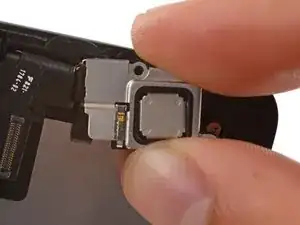

Apri delicatamente la clip vicino all'angolo inferiore sinistro della staffa dell'altoparlante voce, verso l'esterno della sua sede nel pannello frontale.
-
Usando delle pinzette, spingi verso sinistra la staffa per liberarla dalla clip.
-
-
-
Posiziona la staffa dell'altoparlante voce sopra l'altoparlante stesso in modo che questo si inserisca perfettamente nel suo alloggiamento.
-
Fai scorrere il gancino sinistro della staffa sulla tacca sopra l'angolo superiore sinistro della fotocamera anteriore.
-
Ruota la staffa in modo che si disponga di piatto sul case posteriore, con i fori delle due viti allineati. Premi la staffa per metterla in posizione, assicurandoti che il gancino sul lato destro della staffa di metallo si agganci al display.
-
-
-
Indebolire l'adesivo prima dell'asporto per rendere la rimozione piu sicura. Seguite le nostre istruzioni iOpener per farlo.
-
-
-
Usando il bordo di un paio di pinzette o una levetta di metallo, delicatamente sollevare il cavo di contatto degli altoparlanti, separando questa porzione della fotocamera e del cavo dal resto dell'adesivo.
-
-
-
Usare la punta di uno spudger per sollevare il sensore della luminosità ambientale e il sensore di prossimità dalle loro sedi nel gruppo display.
-
-
-
Usare la parte piatta di una leva per sollevare gentilmente via dalllo schermo la parte frontale del cavo, che punta verso la fotocamera.
-
-
-
Delicatamente rimuovere il supporto del cavo dalla protezione del cavo LCD, togliendolo dal display.
-
-
-
Rimuovere la singola vite prigioniera Philips #000 tenendo facendo attenzione al cavo del pulsante Home.
-
-
-
Usare la punta di uno spudger per far leva sotto il gruppo cavi del pulsante home.
-
Forza delicatamente lo spudger sotto il cavo per separare il cavo del pulsante home dal pannello frontale.
-
-
-
Spingi delicatamente l'angolo in alto a sinistra del pulsante Home allontanandolo dal pannello frontale.
-
-
-

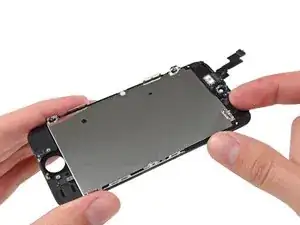

Rimuovi la piastra di schermatura dell'LCD dal gruppo display.
-
Rimangono l'LCD e il digitalizzatore.
-
Per riassemblare il telefono, segui le istruzioni in ordine inverso.
