Sostituzione Taptic Engine iPhone 13 Pro

Scritto Da: Sam Omiotek

Commenti: 11

Sostituzione Taptic Engine iPhone 13 Pro

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Il Taptic Engine produce la vibrazione del tuo iPhone e le funzioni di feedback aptico. Segui questa guida per rimuovere e/o sostituire il Taptic Engine del tuo iPhone 13 Pro.

Strumenti

Passo 1

Attenzione: Prima di iniziare scarica la batteria del tuo iPhone sotto al 25%. Una batteria al litio carica può prendere fuoco o/e esplodere se colpita accidentalmente.
Spegni il tuo iPhone prima di iniziare lo smontaggio.
Rimuovi le due viti pentalobe P2 da 6,8 mm sotto al lato inferiore dell'iPhone.
Smontare lo schermo dell'iPhone compromette i suoi sigilli impermeabili. Abbi cura di avere già pronte le guarnizione sostitutive prima di andare avanti o fai attenzione a esporre il telefono ai liquidi se decidi di assemblarlo nuovamente senza sostituire le guarnizioni.

Passo 2

Se il tuo iPhone ha lo schermo in pezzi, applicando del nastro adesivo sulla superficie eviterai ulteriori rotture e la possibilità di farti male nel corso della riparazione.
Disponi strisce sovrapposte di nastro da pacchi sul display dell'iPhone fino a ricoprire tutta la superficie.
In questo modo impedirai la dispersione di schegge di vetro e assicurerai l'integrità strutturale del display quando lo forzerai per sollevarlo.
Indossa occhiali di sicurezza per proteggere gli occhi da schegge di vetro che potrebbero volare via nel corso della riparazione.
Se la rottura del vetro rende difficile far aderire una ventosa come indicato nei prossimi passi, prova a ripiegare un pezzo di nastro adesivo molto tenace (come il nastro americano) attorno a una maniglia e usalo al posto della ventosa per sollevare il display.

How to detect my Iphone what screen it is, OLED or LCD?

sabrihakulii - 08/07/20

It’s OLED. You can find the specs here, https://support.apple.com/en-us/HT201296

When you find your phone, at the bottom of the description click on, See the tech specs…

mcr4u2 - 23/08/20

The included suction cups were stiff and worthless. They would not lift the screen. Also, I tried every type of tape on the screen to help the suction cups stick without success. Heavy duty suction cups were for my bathroom also failed. However, I had an old GoPro mount with some preapplied double sided 3M VSB tape and stuck that on the screen near the bottom. Magic! This method had the added bonus of being able to use a GoPro attachment as a handle to lift the screen, and propped up the screen like a kickstand in step 12.

Tawan Khamapirad - 15/12/20

Very cool! Thanks

Antonio -

My screen was pretty stuck… would not budge. Heated, super glued the suction cup, tried gorilla tape. Ended up doing the GoPro mount with 3M VSB tape method mentioned. Worked great. That 3M tape is the bomb.

Rich Wachtel - 03/05/21

The included suction cup took a few tries but ended up working for me.

charlotte -

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003 thick goes right in. Work your way up until you can get the pick or supplied pry tool in.

William Olstad -

where can I buy 3M VSB plis!!

gerardo artigas cuellar -

3M VHB tape is at auto stores and other big box stores, or online.

nicO -

I used the tweezers that came with the replacement screen and jammed one of them into the glass and that eventually worked. Heating with a blow dryer is also important. The suction cup was helpful in loosening the adhesive for sure, but just not enough to get the display to come out.

J Olin -

Passo 3

Se il tuo iPhone ha lo schermo rotto, contieni il danno e previeni incidenti che potresti causare mentre ripari applicando del nastro adesivo sullo schermo.
Applica degli strati di nastro adesivo sopra lo schermo dell'iPhone finché non hai coperto tutta la parte frontale.
Questo conterrà le schegge di vetro e aiuterà a non frantumarlo ulteriormente mentre fai leva per alzare lo schermo.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 4

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare il nastro adesivo incluso per creare una superficie più aderente.

Passo 5

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 6

Appoggia il tuo iPhone su un oggetto resistente prima di continuare.
Usa un asciugacapelli per scaldare il bordo inferiore dell'iPhone. Il vetro dovrebbe essere leggermente troppo caldo da toccare.
Per le istruzioni complete su come usare un asciugacapelli, da' un'occhiata a questa guida.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 7

Usa un asciugacapelli o una pistola termica per scaldare il bordo inferiore dell'iPhone per 90 secondi, o finché lo schermo è leggermente troppo caldo da toccare.
Non lasciare mai l'asciugacapelli nello stesso punto a lungo.

Passo 8

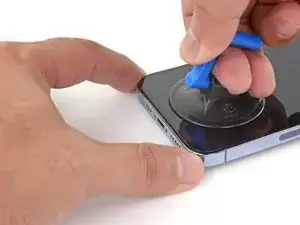

Applica una ventosa sul bordo inferiore del telefono, evitando la parte più esterna del vetro.
Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.
Inserisci un plettro di apertura nella fessura.
L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

Passo 9

Usa un asciugacapelli per scaldare il bordo destro dell'iPhone (quello con il tasto di accensione) per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 10

Fai scorrere il plettro di apertura intorno all'angolo in basso a destra dell'iPhone per separare l'adesivo.
Continua a farlo scorrere lungo il bordo destro dell'iPhone, finché non raggiungi l'angolo in alto a destra.
Non inserire il plettro per più di 3 mm nell'iPhone. Potresti danneggiare i componenti interni.
Lascia il plettro sotto l'angolo in alto a destra, prima di continuare.

Passo 11

Usa un asciugacapelli per scaldare il bordo superiore dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 12

Fai scorrere il plettro intorno all'angolo in alto a destra dell'iPhone per separare l'adesivo superiore.
Non inserire il plettro per più di 3 mm o potresti danneggiare i sensori superiori.
Lascia il plettro sotto l'angolo in alto a sinistra prima di continuare.

Passo 13

Ci sono dei cavi delicati lungo il bordo sinistro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 14

Usa un asciugacapelli per scaldare il bordo sinistro dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 15

I cavi lungo il bordo sinistro sono molto facili da danneggiare con un plettro. Segui questa procedura alternativa per separare l'adesivo di sinistra.
Inserisci un secondo plettro di apertura sotto l'angolo in basso a sinistra dell'iPhone.
Ruota entrambi i plettri contemporaneamente finché si sganciano le clip del bordo sinistro.
Ruotali gradualmente.
Se stai facendo fatica a separare l'adesivo, scalda di nuovo il bordo sinistro.

Passo 16

Rimuovi la ventosa dallo schermo.
Apri l'iPhone sollevando lo schermo dal lato destro, come per sollevare la copertina di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia lo schermo contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio disponi il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Passo 17

Usa un cacciavite Y000 per rimuovere le tre viti da 1,3 mm che tengono ferma la copertura del connettore della batteria.
Durante la riparazione tieni traccia di ogni vite e assicurati di rimetterle tutte esattamente dove erano prima per evitare di danneggiare il tuo iPhone.
In fase di riassemblaggio, ecco il momento giusto per accendere il tuo iPhone e verificare tutte le funzioni prima di rimontare e sigillare il display. Non dimenticare poi di rispegnere l'iPhone prima di continuare.

Passo 18

Rimuovi la copertura del connettore della batteria.

Passo 19

Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare le guarnizioni in silicone nero intorno a questa e altre connessioni della scheda. Queste guarnizioni forniscono un'ulteriore protezione contro l'intrusione di acqua e polvere.
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo e quindi alimentare il telefono nel corso della tua riparazione.

Passo 20

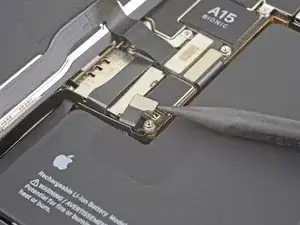

Usa la punta di uno spudger o un'unghia pulita per scollegare il cavo connettore del display dalla sua presa sulla scheda madre.
Per ricollegare connettori a pressione come questo, premi su un lato finché senti il clic di bloccaggio, poi ripeti l'operazione dall'altro lato. Non premere dal centro. Se il connettore è disallineato può piegarsi, danneggiandosi irreparabilmente.

Passo 21

Usa un cacciavite tri-wing Y000 per rimuovere due viti da 1,1 mm che tengono in posizione la staffa del connettore del sensore frontale.
Usa un cacciavite a croce Phillips per rimuovere le due viti rimanenti dalla copertura:
Una vite da 1,5 mm
Una vite da 1,8 mm

Passo 22

Rimuovi la copertura del connettore del gruppo sensori.

Passo 23

Usa la punta di uno spudger per disconnettere il connettore del cavo del gruppo sensori frontali.

Passo 24

Rimuovi lo schermo.
In fase di riassemblaggio, fermati qui se vuoi sostituire l'adesivo impermeabile attorno ai bordi del display.

Passo 25

I passi rimasti mostrano come trasferire il gruppo del sensore frontale sul nuovo schermo. Se il tuo schermo di ricambio ne ha già uno pre-installato, salta questi passi.
Usa un cacciavite Y000 per rimuovere le due viti da 1,4 mm che tengono ferma la staffa del gruppo del sensore frontale.

Passo 26

Usa delle pinzette, o le dita, per rimuovere la staffa del gruppo del sensore frontale.

Passo 27

Scalda un iOpener e appoggialo sul bordo superiore dello schermo per due minuti.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma fa' attenzione a non surriscaldare il telefono: lo schermo può venir danneggiato dal calore.

Passo 28

Inserisci un plettro tra il sensore di luce ambientale e il suo alloggiamento nello schermo.
Solleva con il plettro per separare il sensore di luce ambientale dallo schermo.

Passo 29

Inserisci un plettro tra il sensore di prossimità e il suo alloggiamento nello schermo.
Solleva con il plettro per separare il sensore di prossimità dallo schermo.

Passo 30

Usa le pinzette, o le dita, per spostare il cavo del sensore di prossimità dallo schermo.

Passo 31

Inserisci un plettro di apertura sotto il cavo del microfono, vicino al microfono (il rettangolo di metallo).
Fai scorrere il plettro intorno al perimetro del microfono per separare il suo adesivo.

Passo 32

A questo punto, l'adesivo potrebbe essersi raffreddato. Se è così, appoggia un iOpener scaldato sul gruppo per un minuto prima di continuare.
Inserisci un plettro di apertura sotto al bordo sinistro del gruppo del sensore frontale.
Fai scorrere il plettro sotto al gruppo per separarlo dalla cornice.

Passo 33

Rimuovi il gruppo del sensore frontale.
Quando lo trasferisci sul nuovo schermo, segui queste istruzioni:
Collega i sensori ai loro alloggiamenti nella cornice, per aiutarti ad allineare la sezione principale dell'insieme.
Usa del nastro adesivo Tesa per incollare di nuovo le sezioni del gruppo che non attaccano più.

Passo 34

Se la tua parte di ricambio non include una striscia adesiva in plastica lungo il bordo superiore dell'altoparlante, dovrai trasferirla alla parte di ricambio.
Usa le dita per rimuovere delicatamente la striscia adesiva dall'altoparlante.

Passo 35

Rimane solo l'altoparlante.

Passo 36

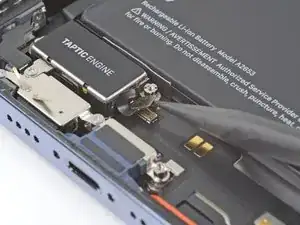

Usa la punta di uno spudger per sollevare e scollegare il cavo del Taptic Engine.

Passo 37

Usa un cacciavite a croce Phillips per rimuovere le due viti che tengono fermo il Taptic Engine:
Una vite da 1,8 mm
Una vite da 2,1 mm
Usa un cacciavite per distanziali per rimuovere il distanziale a vite da 2,8 mm che fissa il Taptic Engine.

Good, what is under the Taptic, is it the microphone?

Elliot -

Passo 38

Rimuovi il Taptic Engine.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base, oppure rivolgiti alla nostra comunità Risposte iPhone 13 Pro per trovare aiuto.
