Sostituzione Taptic Engine iPhone XS Max

Scritto Da: Jeff Suovanen

Commenti: 17

Sostituzione Taptic Engine iPhone XS Max

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Il Taptic Engine produce la vibrazione del tuo iPhone e le funzioni di feedback aptico. Segui questa guida per rimuovere e/o sostituire il Taptic Engine del tuo iPhone XS.

Questa guida spiega come rimuovere completamente il gruppo display; questo per evitare di strappare o danneggiare i cavi del display nel corso della procedura. Se pensi di poter rimuovere il Taptic Engine senza mettere in pericolo i cavi del display, puoi saltare i passi per la disconnessione dei cavi del display.

Strumenti

Ricambi

iPhone XS Max Display Assembly Adhesive

Passo 1

Prima di iniziare, scarica la batteria del tuo iPhone sotto il 25%. Una batteria al litio-ioni carica può prendere fuoco e/o esplodere se viene perforata accidentalmente.
Spegni il tuo iPhone prima di iniziare lo smontaggio.
Rimuovi le due viti Pentalobe lunghe 6,9 mm sul lato inferiore dell'iPhone.
L'apertura del display dell'iPhone comprometterà le sue tenute impermeabili. Procurati tenute di ricambio prima di procedere al passo successivo oppure stai attento ad evitare di esporre il tuo telefono ai liquidi se non sostituisci le guarnizioni.

Passo 2

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 3

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la manopola blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 4

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 5

Scalda un iOpener e infilalo tra i bracci dell'Anti-Clamp.
Puoi anche utilizzare un asciugacapelli, una pistola termica o una piastra riscaldante, ma il calore eccessivo può danneggiare lo schermo e/o la batteria interna, quindi procedi con cautela.
Piega l'iOpener in modo che si appoggi sul bordo inferiore dell'iPhone.
Aspetta un minuto per dare all'adesivo la possibilità di scollarsi e creare un'apertura.
Inserisci un plettro di apertura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.
Se l'Anti-Clamp non crea un'apertura sufficiente, applica più calore all'area e gira la manopola di un quarto di giro.
Non girare la manopola di più di un quarto di giro alla volta e attendi un minuto tra ogni rotazione. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta i prossimi tre passaggi.

Passo 6

Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che blocca il display, semplificando l'apertura.
Usa un asciugacapelli oppure prepara un iOpener e applicalo per circa un minuto al bordo inferiore dell'iPhone per ammorbidire l'adesivo sottostante.

besteht da die Gefahr das sich das Displayglas vom lcd löst?

roter spieler -

Besteht da die Gefahr das sich der Kleber vom Displayglas löst?

roter spieler -

Passo 7

Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte curva del vetro.

Passo 8

Tira la ventosa applicando una trazione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.
Inserisci un plettro di apertura nella fessura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.
L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

I need help. I inserted the pick under the screen, but above the touch screen. When I lifted it, all I see is the silver touch screen instead of the interior of the iPhone. How do I to opening the screen the right way from here?

Joe Blaze -

Passo 9

Fai scorrere il tuo attrezzo di apertura attorno all'angolo inferiore sinistro e lungo il bordo sinistro dell'iPhone per rompere l'adesivo che tiene in posizione il display.
Non inserire il plettro di apertura per più di 3 mm, altrimenti potresti danneggiare i componenti interni.

Passo 10

Sul bordo destro del tuo iPhone ci sono cavi delicati. Non inserire il plettro di apertura in questa zona, altrimenti potresti danneggiare i cavi.

Passo 11

Inserisci nuovamente il tuo attrezzo nell'angolo inferiore destro dell'iPhone e fallo scorrere lungo il lato destro del telefono per separare l'adesivo.
Non inserire il plettro per più di 3 mm, altrimenti potresti danneggiare i cavi dello schermo.

Passo 12

Il bordo superiore del display è fissato sia con la colla sia con delle clip.
Fai scorrere il plettro sotto il bordo superiore del display, mentre muovi o scuoti delicatamente il display verso il basso, in direzione della porta Lightning.
Se ci metterai troppa forza, le clip si romperanno. Lavora con cautela e pazienza.
Non inserire il plettro per più di 3 mm, altrimenti potresti danneggiare il gruppo dei sensori frontali.
Fai scorrere il plettro nell'angolo opposto e taglia tutto l'adesivo rimanente.

Passo 13

Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

Passo 14

Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio poni il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Passo 15

Rimuovi le quattro viti tri-wing Y000 che tengono in posizione la staffa del connettore della scheda logica, delle seguenti lunghezze:
Due viti da 1,1 mm
Una vite da 1,5 mm
Una vite da 3,7 mm
Durante la riparazione tieni traccia di ogni vite e assicurati di rimetterle tutte esattamente dove erano prima per evitare di danneggiare il tuo iPhone.

Passo 16

Rimuovi la staffa.
La staffa può opporre una lieve resistenza al distacco. Sollevala delicatamente ma in modo fermo per staccarla.
In fase di riassemblaggio, ecco il momento giusto per accendere il tuo iPhone e verificare tutte le funzioni prima di rimontare e sigillare il display. Non dimenticare poi di rispegnere l'iPhone prima di continuare.

Passo 17

Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare le guarnizioni in silicone nero intorno a questa e altre connessioni della scheda. Queste guarnizioni forniscono un'ulteriore protezione contro l'intrusione di acqua e polvere.
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo e quindi alimentare il telefono nel corso della tua riparazione.

Passo 18

Rimuovi le tre viti tri-wing Y000 che bloccano la staffa del connettore del display:
Due viti da 1,5 mm
Una vite da 1,1 mm

I am replacing the screen for the 2nd time - the first repair was done by someone else, and the first 2 screws are 1.5mm and the last screw is 1.1mm… If I put the screw back in am I risking Long Screw Damage?

Sarah Ybarra - 22/03/20

I think that the outside screw (red one, one the right) is actually 1.5 mm or something longer than 1.1. Looked that way to me.

Paul Key - 12/05/20

From the top, the screws are: 2 x 1,5mm + 1 x 1,1mm

serdev94 - 25/09/20

I can confirm the above comments on the screw length. Pls correct it in the description!

k_neuper -

Thanks for all your comments! I'll amend this step.

Arthur Shi -

Hi, I just changed the screen on my XS Max and for this bracket I used 2 x 1.1 mm and 1 x 1.5 mm.

Starting from left to right:

- left 1.1 mm (I tried with 1.5 mm like in the above picture but I felt that it didn't wanted to go deeper so I didn't forced and I tried it in the middle and it fit perfectly)

- middle 1.5 mm

- right 1.1 mm

For the two brackets I had 7 screws, I aligned them on the desk by length and I had 2 x 1.5 mm, 4 x 1.1 mm and 1 x 3.7 mm.

Good luck and I hope it will help someone!

Adrian Slabu -

Passo 19

Rimuovi la staffa.

Passo 20

Usa la punta di uno spudger o un'unghia per staccare il connettore del gruppo sensori del pannello frontale.

Passo 21

Usa uno spudger o un'unghia per staccare il connettore del cavo del pannello OLED.
Per ricollegare connettori a pressione come questo, premi su un lato finché senti il clic di bloccaggio, poi ripeti l'operazione dall'altro lato. Non premere dal centro. Se il connettore è disallineato può piegarsi, danneggiandosi irreparabilmente.

Passo 22

Usa uno spudger o un'unghia per staccare il connettore del touchpad dal suo zoccolo.
Se qualsiasi parte del tuo schermo non reagisce più dopo la tua riparazione, disconnetti la batteria, rimuovi e riattacca questo connettore assicurandoti che ci sia un clic quando si incastra nella sede e che non ci sia polvere o altro nello zoccolo.

Mine still won’t respond even after reseating any ideas? Ground issue?

Jasom -

Passo 23

Il cavo flessibile del gruppo sensori del pannello frontale è incollato ma con adesivo poco tenace.
Solleva delicatamente il cavo finché non si stacca.

What if that cable brakes how do u fix that?

Kourtney Williams -

Passo 24

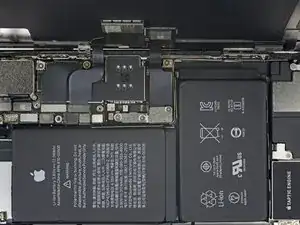

Rimuovi il gruppo display.
In fase di riassemblaggio, fermati qui se vuoi sostituire l'adesivo impermeabile attorno ai bordi del display.

No olviden que para que pase el Face Id tienen q cambiar el flex que va encima de la camara delantera con mucho cuidado ya q si le ponen otro flex no funcionara.

jeferson - 31/10/18

Passo 25

Rimuovi le cinque viti tri-wing Y000 da 1,4 mm che fissano la staffa sotto il Taptic Engine e l'altoparlante principale.

La imagen no corresponde con un caso real de XS MAX. Tenedlo en cuenta a la hora de volver a montar el dispositivo.

Tornillo Tri-point = Tornillo de tres puntas

Dr. Movil - 21/09/20

What should I do if I stripped one of the Y000 screws. Not sure if it got rusted from water damage.

Sean -

Passo 26

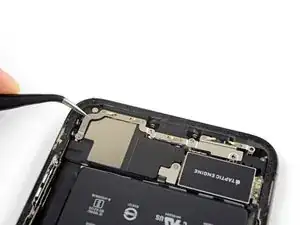

La staffa aderisce leggermente alla parte sottostante.
Solleva delicatamente la staffa per staccarla e rimuoverla, stando attento a non piegarla.
Se necessario, applica un po' di calore con un asciugacapelli o una pistola termica per ammorbidire l'adesivo. (È sconsigliato disporre un iOpener sulla staffa, perché questo potrebbe piegare i contatti a molla disposti sulla parte superiore).

Passo 27

Rimuovi la singola vite tri-wing Y000 da 1,3 mm che fissa la cover del connettore dell'altoparlante.

Passo 28

Spingi il connettore dell'altoparlante verso la batteria e poi sollevalo per sganciarlo e rimuoverlo.
Stai molto attento a non tagliare o perforare la batteria con i tuoi attrezzi.

Passo 29

Usa la punta di uno spudger per sollevare e scollegare il connettore dell'altoparlante.

Passo 30

Rimuovi le tre viti di fissaggio dell'altoparlante:
Una vite a croce Phillips da 2,7 mm
Un distanziale a vite da 2,9 mm
Un distanziale a vite da 3,1 mm
Per rimuovere distanziali a vite l'ideale è usare una punta per distanziali a vite iPhone e l'impugnatura cacciavite.
In caso di emergenza, può bastare un piccolo cacciavite a taglio, ma è necessaria un'estrema cautela per evitare che scivolando possa danneggiare i componenti circostanti.

Passo 31

Quando fai leva per staccare l'altoparlante, fai attenzione a non danneggiare il cavo flessibile dell'altoparlante che hai appena scollegato. Se necessario, piegalo verso la batteria in modo da lasciare spazio all'estrazione dell'altoparlante.
Inserisci uno spudger sotto il bordo superiore dell'altoparlante, vicino al bordo del case dell'iPhone.
Fai leva e solleva leggermente il bordo superiore dell'altoparlante.
In fase di rimontaggio dell'altoparlante, controlla la posizione del cavo flessibile e accertati che non rimanga intrappolato sotto l'altoparlante stesso.

Passo 32

Mentre fai leva sull'altoparlante, usa delle pinzette per staccare la striscia ammortizzante in plastica dal bordo superiore dell'altoparlante.
Se necessario, applica un po' di calore per ammorbidire l'adesivo e rendere più facile il distacco della striscia ammortizzante.

Passo 33

Tenendo l'altoparlante dai lati, fallo oscillare da un lato all'altro per separare l'adesivo che lo fissa al bordo inferiore dell'iPhone.
Tira l'altoparlante in direzione opposta al bordo inferiore dell'iPhone finché non si stacca la guarnizione adesiva.

Passo 34

Rimuovi l'altoparlante.
La guarnizione adesiva dell'altoparlante non è riutilizzabile. Stacca con delle pinzette tutti residui dell'adesivo.
Per favorire la protezione da acqua e polvere, sostituisci la guarnizione adesiva in fase di riassemblaggio. Per un'adesione ottimale, predisponi l'area pulendola con un po' di alcol isopropilico e un panno privo di pelucchi oppure un filtro da caffè americano. Metti la nuova guarnizione sull'altoparlante e quindi installa l'altoparlante stesso.

Welche Dichtung soll hier verwendet werden?

Mustafa Dogan - 25/04/21

Where are we supposed to get this 'gasket' from? ... Not seeing it here.

pvillave -

Passo 35

Usa uno spudger per scollegare il cavo flessibile del Taptic Engine sollevandolo dal suo zoccolo.

Passo 36

Rimuovi le due viti a croce Phillips da 1,9 mm che fissano il Taptic Engine.

Passo 37

Afferra la striscia ammortizzante in plastica e sollevala, facendo attenzione, al di sopra del connettore dell'altoparlante.

Passo 38

Rimuovi il gruppo del Taptic Engine.
La clip di contatto sul lato sinistro del Taptic engine potrebbe cadere. Accertati che sia al suo posto correttamente come nell'immagine prima di installare di nuovo il Taptic Engine nell'iPhone.

Passo 39

Stacca la striscia ammortizzante in plastica dal Taptic Engine.

Conclusione

Confronta il pezzo sostituito con quello originale, potresti dover trasferire componenti rimasti sulla vecchia parte o rimuovere adesivi sul retro del componente nuovo prima di installarlo.

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata secondo i piani? Vai sulla nostra comunità Risposte per trovare aiuto nella risoluzione dei problemi.
