Sostituzione altoparlante iPhone 13 Pro Max

Scritto Da: Sam Omiotek

Commenti: 13

Sostituzione altoparlante iPhone 13 Pro Max

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per rimuovere e sostituire l'altoparlante in un iPhone 13 Pro Max.

Strumenti

Passo 1

Attenzione: Prima di iniziare, scarica la batteria del tuo iPhone sotto il 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se viene forata accidentalmente.
Spegni il tuo iPhone prima di iniziare lo smontaggio.
Rimuovi le due viti Pentalobe P2 da 6,8 mm dal bordo inferiore dell’iPhone.
Smontare lo schermo dell’iPhone comprometterà i sigilli di impermeabilità. Tieni pronti dei sigilli nuovi prima di procedere e superare questo passaggio, o fai attenzione ad evitare il contatto con liquidi se riassembli l’iPhone senza sostituire i sigilli.

Are waterproof seals part of the replacement kit, if not why?

Jim Langston -

Passo 2

Se il tuo iPhone ha lo schermo in pezzi, applicando del nastro adesivo sulla superficie eviterai ulteriori rotture e la possibilità di farti male nel corso della riparazione.
Disponi strisce sovrapposte di nastro da pacchi sul display dell'iPhone fino a ricoprire tutta la superficie.
In questo modo impedirai la dispersione di schegge di vetro e assicurerai l'integrità strutturale del display quando lo forzerai per sollevarlo.
Indossa occhiali di sicurezza per proteggere gli occhi da schegge di vetro che potrebbero volare via nel corso della riparazione.
Se la rottura del vetro rende difficile far aderire una ventosa come indicato nei prossimi passi, prova a ripiegare un pezzo di nastro adesivo molto tenace (come il nastro americano) attorno a una maniglia e usalo al posto della ventosa per sollevare il display.

How to detect my Iphone what screen it is, OLED or LCD?

sabrihakulii - 08/07/20

It’s OLED. You can find the specs here, https://support.apple.com/en-us/HT201296

When you find your phone, at the bottom of the description click on, See the tech specs…

mcr4u2 - 23/08/20

The included suction cups were stiff and worthless. They would not lift the screen. Also, I tried every type of tape on the screen to help the suction cups stick without success. Heavy duty suction cups were for my bathroom also failed. However, I had an old GoPro mount with some preapplied double sided 3M VSB tape and stuck that on the screen near the bottom. Magic! This method had the added bonus of being able to use a GoPro attachment as a handle to lift the screen, and propped up the screen like a kickstand in step 12.

Tawan Khamapirad - 15/12/20

Very cool! Thanks

Antonio -

My screen was pretty stuck… would not budge. Heated, super glued the suction cup, tried gorilla tape. Ended up doing the GoPro mount with 3M VSB tape method mentioned. Worked great. That 3M tape is the bomb.

Rich Wachtel - 03/05/21

The included suction cup took a few tries but ended up working for me.

charlotte -

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003 thick goes right in. Work your way up until you can get the pick or supplied pry tool in.

William Olstad -

where can I buy 3M VSB plis!!

gerardo artigas cuellar -

3M VHB tape is at auto stores and other big box stores, or online.

nicO -

I used the tweezers that came with the replacement screen and jammed one of them into the glass and that eventually worked. Heating with a blow dryer is also important. The suction cup was helpful in loosening the adhesive for sure, but just not enough to get the display to come out.

J Olin -

Passo 3

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Questo conterrà le schegge di vetro e aiuterà a non frantumarlo ulteriormente mentre fai leva per alzare lo schermo.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 4

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per istruzioni complete sull'uso dell'Anti-Clamp, controlla questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare il nastro adesivo incluso per creare una superficie più aderente.

Passo 5

Allontana la manopola blu dalla cerniera per attivare la modalità di apertura.
Ruota la maniglia in senso orario finché non vedi che le ventose iniziano ad allungarsi.
Assicurati che le ventose rimangano allineate tra loro. Se iniziano a scivolare dall'allineamento, allenta leggermente le ventose e riallinea i bracci.

Passo 6

Appoggia il tuo iPhone su un oggetto resistente prima di continuare.
Usa un asciugacapelli per scaldare il bordo inferiore dell'iPhone. Il vetro dovrebbe essere leggermente troppo caldo da toccare.
Per le istruzioni complete su come usare un asciugacapelli, da' un'occhiata a questa guida.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 7

Usa un asciugacapelli o una pistola termica per scaldare il bordo inferiore dell'iPhone per 90 secondi, o finché lo schermo è leggermente troppo caldo da toccare.
Non lasciare mai l'asciugacapelli nello stesso punto a lungo.

Passo 8

Applica una ventosa al bordo inferiore dell'iPhone, evitando il l'estremità del vetro.
Tira la ventosa verso l'alto con una forza decisa e costante per creare una piccola fessura tra il vetro dello schermo e il telaio.
Infila un plettro di apertura nella fessura.
L'adesivo stagno che tiene fermo lo schermo è molto resistente: creare la fessura iniziale richiede parecchia forza. Se stai avendo problemi a crearla, scalda ulteriormente il bordo inferiore e muovi su e giù lo schermo per ammorbidire l'adesivo fino a creare una fessura sufficiente per infilarci il plettro.

Passo 9

Usa un asciugacapelli per scaldare il bordo destro dell'iPhone (quello con il tasto di accensione) per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 10

Fai scorrere il plettro di apertura intorno all'angolo in basso a destra dell'iPhone per separare l'adesivo.
Continua a farlo scorrere lungo il bordo destro dell'iPhone, finché non raggiungi l'angolo in alto a destra.
Non inserire il plettro per più di 3 mm nel telefono o potresti danneggiare dei componenti interni.
Lascia il plettro sotto l'angolo in alto a destra, prima di continuare.

Passo 11

Usa un asciugacapelli per scaldare il bordo superiore dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 12

Fai scorrere il plettro intorno all'angolo in alto a destra dell'iPhone per separare l'adesivo superiore.
Non inserire il plettro per più di 3 mm o potresti danneggiare i sensori superiori.
Lascia il plettro sotto l'angolo in alto a sinistra prima di continuare.

Passo 13

Ci sono dei cavi delicati lungo il bordo sinistro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 14

Usa un asciugacapelli per scaldare il bordo sinistro dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 15

I cavi lungo il bordo sinistro sono molto facili da danneggiare con un plettro. Segui questa procedura alternativa per separare l'adesivo di sinistra.
Inserisci un secondo plettro di apertura sotto l'angolo in basso a sinistra dell'iPhone.
Ruota entrambi i plettri contemporaneamente finché si sganciano le clip del bordo sinistro.
Ruotali gradualmente.
Se stai facendo fatica a separare l'adesivo, scalda di nuovo il bordo sinistro.

Passo 16

Rimuovi la ventosa dallo schermo.
Apri l'iPhone sollevando e ruotando il bordo destro dello schermo come la copertina di un libro.
Non provare ancora a rimuovere del tutto lo schermo: diversi cavi a nastro delicati sono ancora collegati alla scheda madre del telefono.
Appoggia lo schermo a qualcosa in modo che resti aperto mentre lavori nel telefono.
Durante il rimontaggio, appoggia lo schermo in posizione, allinea i ganci lungo il bordo superiore e premilo attentamente in posizione prima di far aderire il resto dello schermo. Se non si fissa facilmente, controlla lo stato delle clip lungo il perimetro dello schermo e assicurati che non siano piegate.

Passo 17

Usa un cacciavite tri-wing Y000 per svitare le tre viti da 1,3 mm che tengono ferma la copertura dei connettori della batteria.
Durante questa riparazione, tieni traccia di ogni vite e assicurati di riavvitarla esattamente nella posizione originale per evitare di danneggiare il tuo iPhone.
Durante il rimontaggio questo è un buon momento per riaccendere il tuo iPhone e controllare che tutto funzioni prima di reincollare lo schermo. Assicurati di spegnere di nuovo l'iPhone prima di continuare la procedura.

Passo 18

Rimuovi la copertura dei connettori della batteria.

Passo 19

Usa la punta di uno spudger o un'unghia per sollevare il connettore della batteria dalla sua presa sulla scheda madre.
Cerca di non danneggiare la guarnizione in silicone nero attorno a questo e agli altri connettori della scheda madre. Queste guarnizioni forniscono un'ulteriore protezione contro l'acqua e la polvere.
Piega leggermente il cavo da parte per evitare che faccia contatto accidentalmente con la presa per evitare dei corto circuiti durante la riparazione.

Passo 20

Usa la punta di uno spudger o un'unghia per sollevare il connettore dello schermo dalla sua presa sulla scheda madre.
Per ricollegare i connettori a pressione come questo, allinealo attentamente con la presa e premi su un lato finché si fissa in posizione, quindi premi sull'altro lato. Non premere nel centro. Se il connettore non è allineato correttamente i contatti si possono piegare, danneggiandolo irreparabilmente.

Passo 21

Usa un cacciavite tri-wing Y000 per svitare le quattro viti da 1,1 mm che tengono ferma la copertura dei connettori dei sensori frontali.
Usa un cacciavite a croce Phillips per rimuovere le due viti rimanenti dalla copertura del connettore dei sensori frontali.
Una vite da 1,5 mm
Una vite da 1,8 mm

Passo 22

Rimuovi la copertura del connettore dei sensori frontali.

Passo 23

Usa la punta di uno spudger per scollegare il connettore del cavo del gruppo dei sensori frontali.

Passo 24

Rimuovi il gruppo dello schermo.
Durante il rimontaggio, fermati qui se vuoi sostituire l'adesivo resistente all'acqua lungo i bordi dello schermo.

Passo 25

I passaggi restanti mostrano come trasferire il gruppo del sensore anteriore su un nuovo schermo. Se lo schermo di ricambio viene fornito con il gruppo preinstallato, salta questi passaggi.
Utilizza un cacciavite Y000 per rimuovere le tre viti da 1,4 mm che fissano la staffa del gruppo del sensore.

Passo 26

Utilizza una pinzetta o le dita per rimuovere la staffa del gruppo del sensore anteriore.

Passo 27

Scalda un iOpener e applicalo sul bordo superiore dello schermo per due minuti.
È possibile utilizzare anche un asciugacapelli, una pistola termica o una piastra, ma bisogna fare attenzione a non surriscaldare il telefono: il display è soggetto a danni da calore.

Passo 28

Inserisci un plettro di apertura tra il sensore di luce ambientale e il suo incavo nello schermo.
Fai leva con il plettro per separare il sensore di luce ambientale dallo schermo.

Passo 29

Inserisci un plettro di apertura tra il sensore di prossimità e il suo incavo nello schermo.
Fai leva con il plettro per separare il sensore di prossimità dallo schermo.

Passo 30

Utilizza una pinzetta o le dita per allontanare il cavo del sensore di prossimità dallo schermo.

Passo 31

Inserisci un plettro di apertura sotto il cavo del microfono, vicino al microfono (il rettangolo metallico).
Fai scorrere il plettro di apertura lungo il perimetro del microfono per separare l'adesivo.

Passo 32

A questo punto, l'adesivo potrebbe essersi raffreddato. In tal caso, applica un iOpener riscaldato sul gruppo del sensore per un minuto prima di continuare.
Inserisci un plettro di apertura sotto il lato sinistro del gruppo del sensore anteriore.
Fai scorrere il plettro sotto il gruppo per separarlo dal telaio.

Passo 33

Rimuovi il gruppo sensore anteriore.
Quando trasferisci il gruppo su un nuovo schermo, segui le seguenti istruzioni:
Collega i sensori alle rispettive fessure nel telaio per facilitare l'allineamento della sezione principale del gruppo.
Utilizza del nastro adesivo Tesa per riapplicare le sezioni del gruppo che non sono più appiccicose.

Passo 34

Usa un cacciavite a croce Phillips per svitare le quattro viti da 1,5 mm che tengono fermo l'altoparlante:
Due viti con la testa più grande
Due viti con la testa più piccola

Passo 35

Fai scorrere un plettro di apertura tra il bordo superiore del Taptic Engine e la striscia adesiva.

Passo 36

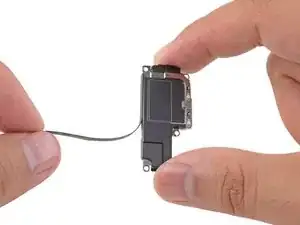

Rimuovi l'altoparlante.

Passo 37

Se la tua parte di ricambio non è arrivata con la striscia in plastica lungo il bordo superiore dell'altoparlante, dovrai trasferirla sulla tua parte di ricambio.
Usa le dita per rimuovere la striscia adesiva dall'altoparlante.

Passo 38

Rimane solo l'altoparlante.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
