Sostituzione batteria Controller Xbox Elite Wireless Series 2

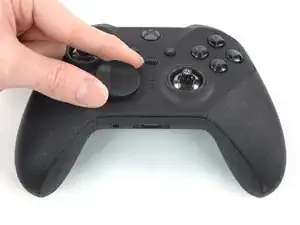

Usa le tue dita per rimuovere le levette analogiche.

Usa le tue dita per rimuovere la cover del D-pad.

13 clip di plastica ben strette

Diverse strisce di nastro adesivo.

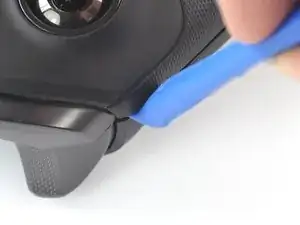

Inserisci uno strumento di apertura fra il pulsante dorsale sinistro e la copertura frontale.

Solleva la copertura frontale per allentare la clip in alto a sinistra.

Inserisci lo strumento di apertura nella giunzione fra le due coperture del controller, nel bordo sinistro.

Fai scorrere lo strumento di apertura lungo il bordo sinistro e sollevalo a intermittenza per sganciare le clip di plastica.

Inserisci lo strumento di apertura nella giunzione fra le due coperture sul bordo interno sinistro.

Fai scorrere lo strumento di apertura lungo il bordo inferiore e a intermittenza sollevalo per sganciare le clip di plastica.

Inserisci lo strumento di apertura nella giunzione fra le due coperture nel bordo destro del controller.

Fai scorrere lo strumento di apertura lungo il bordo destro e sollevalo a intermittenza per sganciare le clip di plastica.

Inserisci il tuo strumento di apertura fra il pulsante dorsale destro e la copertura frontale.

Solleva la copertura frontale per sganciare le rimanenti clip di plastica.

Rimuovi la copertura frontale.

Usa un cacciavite Torx T8 Security per togliere le sei viti da 9 mm che fissano il gruppo del telaio centrale.

Inserisci la parte piatta dello spudger sotto la parte superiore destra del telaio centrale, proprio sopra la clip.

Solleva quindi il gruppo del telaio centrale per sganciare le clip di fissaggio.

Rimuovi il gruppo del telaio centrale.

Usa un cacciavite Torx T6 per rimuovere le quattro viti lunghe 6,9 mm che fissano la copertura della batteria.

Rimuovi la copertura della batteria.

Prendi la batteria e tirala fuori dalla sua rientranza.

Rimuovi la batteria.
