Sostituzione batteria Samsung Galaxy Note20 Ultra

Scritto Da: Kyle Smith

Commenti: 7

Sostituzione batteria Samsung Galaxy Note20 Ultra

Difficoltà

Moderato

Passi

Tempo Necessario

2 - 3 ore

Introduzione

Segui questa guida per sostituire la batteria del tuo Samsung Galaxy Note20 Ultra.

Per la tua sicurezza, scarica la batteria al di sotto del 25% prima di smontare il tuo telefono. Questo riduce il rischio di pericolosi eventi termici se la batteria viene danneggiata accidentalmente durante la riparazione. Se la tua batteria è gonfia, prendi le precauzioni appropriate.

Strumenti

Ricambi

Passo 1

Spegni del tutto il tuo telefono prima di iniziare lo smontaggio.
Scalda un iOpener ed appoggialo al bordo sinistro della cover posteriore per un minuto.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra scaldante, ma stai attento a non surriscaldare il telefono: lo schermo e la batteria interna sono facilmente danneggiati dal calore eccessivo.

Passo 2

Fai aderire una ventosa al bordo scaldato del rivestimento posteriore, il più vicino possibile al bordo.
Se il vetro posteriore è rotto, coprirlo con uno strato di nastro adesivo trasparente potrebbe far aderire la ventosa. In alternativa, puoi usare del nastro resistente al posto della ventosa. Se hai ancora problemi, puoi incollare la ventosa al vetro rotto.
Tira verso l'alto la ventosa con forza costante per creare una fessura tra il rivestimento posteriore e la cornice.
A seconda dell'età del tuo telefono, questo può essere più o meno difficile. Se hai dei problemi, scalda ulteriormente il bordo e riprova.
Infila un plettro nella fessura.
Non infilare il plettro più di 5 mm nel telefono o rischi di danneggiare i componenti interni.

Great guide! Much appreciated! I've opened the phone twice now due to not gluing enough the first time. I wish iFixit sold a battery for the N20 Ultra. I had to get generics and one was total garbage.

Steven Roberts -

Passo 3

Fai scorrere il plettro sotto il bordo sinistro verso l'angolo in basso a sinistra per tagliare l'adesivo.
Lascia il plettro infilato sotto l'angolo in basso a sinistra per evitare che l'adesivo si reincolli.

Passo 4

Mentre tagli l'adesivo, non infilare il plettro più di 5 mm nel telefono o rischi di danneggiare i componenti interni.
Ripeti la procedura di riscaldamento e taglio dell'adesivo lungo i tre lati rimasti del rivestimento posteriore.
Puoi infilare ogni nuovo plettro nelle fessure create dai plettri lasciati sotto ogni angolo.
Mentre procedi, lascia un plettro sotto ogni angolo per evitare che l'adesivo si reincolli.
Fai scorrere un plettro sotto l'intero perimetro del telefono per separare tutto l'adesivo rimasto. riscalda qualsiasi adesivo resistente.

A que temperatura debe calentarse el teléfono para retirar la tapa trasera?

Carlos Lozano -

Passo 5

Solleva la cover posteriore per rimuoverla.

Passo 6

Usa la punta di uno spudger per sollevare e scollegare il connettore a pressione della bobina di carica wireless.
Stai attenta a fare leva solo sotto il bordo del connettore per evitare di danneggiare la presa e i componenti circostanti.
Per ricollegare i connettori a pressione come questo, allinea attentamente e premi su un lato, quindi ripeti per l'altro lato. Non premere nel centro. Se il connettore non è allineato correttamente, i contatti si possono piegare, causando danni permanenti.

Passo 7

Usa la punta di uno spudger per sollevare e scollegare il connettore a pressione bianco posizionato in basso a destra della schermatura della scheda madre.

can i buy the motherboard shield

Chu Lawrence -

Passo 8

Usa un cacciavite a croce Phillips per svitare le sei viti da 4,0 mm che tengono ferma la schermatura della scheda madre.
Se queste viti non sono state svitate precedentemente, potrebbero essere difficili da svitare in quanto hanno dei frenafiletti sulla filettatura.
Durante questa riparazione, tieni traccia di ogni vite ed assicurati di riavvitarla nel suo specifico foro.

Passo 9

Usa un paio di pinzette per sollevare la schermatura della scheda madre.
Stai attento mentre maneggi la schermatura della scheda madre in quanto i suoi bordi sono sottili e taglienti.
Usa le dita per prendere la schermatura della scheda madre.

Passo 10

Solleva la bobina di carica wireless dal dispositivo per rimuoverla.
La bobina di carica wireless è fissata al dispositivo con del leggero adesivo.

Passo 11

Usa la punta di uno spudger per sollevare il connettore a pressione della batteria per scollegarla in sicurezza prima di continuare la riparazione.

Passo 12

Usa un cacciavite a croce Phillips per svitare le cinque viti da 4,0 mm che fissano lo speaker principale alla cornice.

Passo 13

Infila la punta di uno spudger nel foro evidenziato da un triangolo sul bordo sinistro dello speaker principale.
Usa lo spudger per sollevare e liberare il bordo sinistro dell'altoparlante.

Passo 14

Infila la punta di uno spudger nel foro evidenziato da un triangolo sul bordo destro dello speaker principale.
Usa lo spudger per sollevare e sganciare lo speaker principale dalla cornice.
Lo speaker principale è fissato alla cornice con dei ganci lungo il suo bordo inferiore.

Passo 15

Usa un paio di pinzette per sollevare e rimuovere lo speaker principale.

Passo 16

Usa la punta di uno spudger per scollegare il cavo di interconnessione secondario dalla scheda figlia.

Passo 17

Usa la punta di uno spudger per scollegare il cavo di interconnessione principale dalla scheda figlia.

Passo 18

Usa la punta di uno spudger per scollegare il cavo dello schermo dalla scheda madre.

Passo 19

Usa la punta di uno spudger per scollegare il cavo di interconnessione principale dalla scheda madre.

Passo 20

Usa la punta di uno spudger per scollegare il cavo di interconnessione secondario dalla scheda madre.

Passo 21

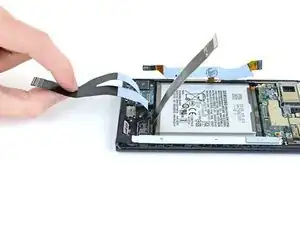

Allontana il cavo di interconnessione secondario dalla batteria.
Il cavo di interconnessione secondario è ancora collegato al telefono con un cavo a nastro. Dovrai solo spostare il cavo abbastanza per accedere alla batteria.
Non piegare i cavi a nastro più del necessario. Piegarli eccessivamente potrebbe danneggiarli.

Passo 22

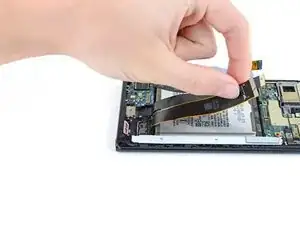

Piega il cavo dello schermo in modo da poter accedere alla batteria.
Piega all'indietro il cavo di interconnessione principale.

Passo 23

Applica qualche goccia di alcool isopropilico ad alta concentrazione (>90%) negli spazi aperti in ogni angolo della batteria.
Aspetta due minuti per lasciar ammorbidire l'adesivo sotto la batteria all'alcool isopropilico.

Passo 24

Fai aderire una ventosa al centro della batteria.

Passo 25

Tira la ventosa con forza costante per creare una fessura tra il bordo inferiore della batteria e la cornice.
Stai attento a non piegare la batteria: una batteria piegata potrebbe rilasciare dei composti chimici pericolosi o causare un evento termico.
Se la batteria non sembra separarsi dalla cornice, applica qualche altra goccia di alcool isopropilico ed aspetta due minuti prima di riprovare.
L'adesivo sotto la batteria è resistente. Potresti dover applicare l'alcool isopropilico e tirare la ventosa diverse volte per liberare la batteria.

Passo 26

Infila la punta di un plettro nella fessura creata tra il bordo inferiore della batteria e la cornice.
Spingi il plettro sotto la batteria per tagliare l'adesivo e staccare la batteria dalla cornice.
Non infilare più di metà del plettro per evitare di danneggiare il sensore delle impronte sotto la batteria.
Non cercare di fare leva forzatamente sulla batteria. Se necessario, applica qualche altra goccia di alcool per ammorbidire ulteriormente l'adesivo. Non deformare o forare mai la batteria con i tuoi strumenti.

Passo 27

Tira la ventosa per rimuovere la batteria.
La batteria verrà via senza fare troppa forza dopo che l'alcool isopropilico è penetrato adeguatamente l'adesivo della batteria.
Se c'è dell'alcool rimasto nel telefono, puliscilo attentamente o lascialo asciugare all'aria prima di installare una nuova batteeria.
Durante il rimontaggio, rimuovi il vecchio adesivo ed applica delle strisce adesive estensibili, del nastro biadesivo, o un foglio di adesivo pretagliato per incollare la nuova batteria.
Non riutilizzare la batteria dopo averla rimossa, in quanto è un potenziale pericolo per la tua sicurezza.

How does the water rating change?

Fabian Charlton -

Conclusione

Per prestazioni ottimali, dopo aver completato la procedura, calibra la tua nuova batteria appena installata.

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
