Sostituzione batteria Samsung Galaxy Note20

Scritto Da: Kyle Smith

Commenti: 4

Sostituzione batteria Samsung Galaxy Note20

Difficoltà

Moderato

Passi

Tempo Necessario

2 - 3 ore

Introduzione

Usa questa guida per rimuovere o sostituire la batteria in un Samsung Galaxy Note20.

Per la tua sicurezza, scarica la batteria sotto al 25% prima di smontare il tuo telefono. Questo riduce il rischio di eventi termici pericolosi nel caso la batteria venga danneggiata accidentalmente durante la riparazione. Se la batteria è gonfia, prendi precauzioni appropriate.

Strumenti

Ricambi

Galaxy Note20/20 5G Battery

Passo 1

Spegni completamente il tuo telefono prima di iniziare a smontarlo.
Prepara un iOpener e appoggialo sul bordo sinistro della cover posteriore per un minuto.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra scaldante, ma stai attento a non surriscaldare il telefono: lo schermo e la batteria sono facilmente danneggiabili da un eccessivo calore.

Passo 2

Fai aderire una ventosa al bordo scaldato della cover posteriore, il più vicino possibile al bordo stesso.
Tira verso l'alto la ventosa con forza costante per creare una fessura tra il pannello e il telaio.
A seconda dell'età del tuo dispositivo questo può risultare più o meno semplice. Se hai problemi, scalda ulteriormente il bordo della scocca.
Infila un plettro di apertura nella fessura.
Non inserire il plettro nel telefono per più di 5 mm o rischierai di danneggiare i componenti interni.

Passo 3

Mentre tagli l'adesivo attorno al perimetro del telefono, non inserire il plettro nel telefono per più di 5 mm o rischierai di danneggiare i componenti interni.
Fai scorrere il plettro di apertura verso l'angolo in basso a sinistra per tagliare l'adesivo.
Lascia il plettro inserito nell'angolo in basso a sinistra per evitare che l'adesivo si reincolli.

Passo 4

Ripeti la procedura di riscaldamento e taglio dell'adesivo per gli altri tre lati della cover posteriore rimasti.
Puoi inserire un nuovo plettro nelle fessure create dai plettri lasciati in ogni angolo.
Mentre procedi, lascia un plettro in ogni angolo per evitare che l'adesivo si reincolli.
Se la cover posteriore è ancora attaccata al telaio dopo aver tagliato lungo tutti e quattro i lati, prova a far passare di nuovo un plettro attraverso l'adesivo.

Passo 5

Solleva la cover posteriore dritta verso l'alto e rimuovila.

Passo 6

Usa un cacciavite a croce Phillips per rimuovere le sei viti da 4.0 mm che fissano la protezione della scheda madre.
Se queste viti non sono ancora mai state rimosse, potrebbe essere difficile farlo, poiché hanno del frenafiletti sulla loro filettatura.
Durante l'intera riparazione, tieni traccia di ogni vite e assicurati di rimetterla nella posizione originale.

Passo 7

Usa delle pinzette per sollevare e rovesciare la protezione della scheda madre.
Fai attenzione quando maneggi la protezione della scheda madre, perché i suoi bordi sono sottili e affilati.

Passo 8

Mentre usi delle pinzette per tenere la protezione della scheda madre da parte, usa la punta di uno spudger per sollevare il connettore a pressione della batteria.
Fai attenzione a sollevare solo dal bordo del connettore per evitare di danneggiare la presa e i componenti intorno.
Per riattaccare i connettori a pressione come questo, allineali attentamente e premi su un lato finché non scatta in posizione, poi ripeti sull'altro lato. Non premere in centro. Se il connettore non è allineato, i pin si potrebbero piegare, causando danni permanenti.

dove compro la nuova porta USB-C?! Where do I buy the port?!

nickleaf -

Passo 9

Mentre usi delle pinzette per tenere la protezione della scheda madre da parte, usa la punta di uno spudger per sollevare il connettore a pressione della bobina di ricarica wireless.

Passo 10

Tieni la protezione della scheda madre con le dita.
Tira la bobina di carica wireless verso l'alto per scollarla dal dispositivo.
La bobina di ricarica wireless è fissata al telefono con dell'adesivo poco tenace.
Rimuovi la bobina di carica wireless.

Passo 11

Usa un cacciavite a croce Phillips per svitare le cinque viti da 4.0 mm che fissano l'altoparlante al telaio.

Passo 12

Inserisci la punta di uno spudger sotto l'altoparlante, vicino al foro della vite in alto a sinistra.
Usa lo spudger per fare leva e separare l'altoparlante dal telaio.
Usa un paio di pinzette per sollevare e rimuovere l'altoparlante.
Fai attenzione a non forare o piegare la batteria con le pinzette: una batteria forata o piegata potrebbe far fuoriuscire sostanze chimiche pericolose o causare un evento termico.

Passo 13

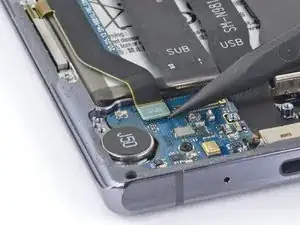

Usa la punta di uno spudger per scollegare il cavo interconnessione principale dalla scheda figlia.

Passo 14

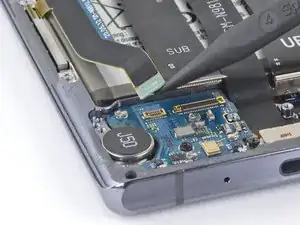

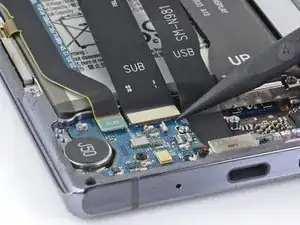

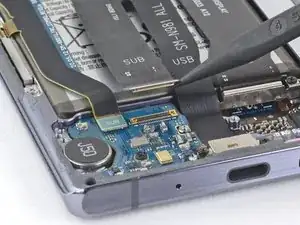

Usa la punta di uno spudger per scollegare il cavo interconnessione secondario dalla scheda figlia.

Passo 15

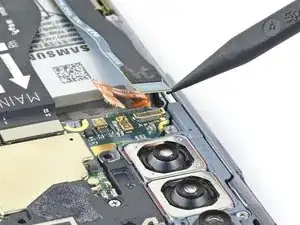

Usa la punta di uno spudger per scollegare il cavo interconnessione secondario dalla scheda madre.

Passo 16

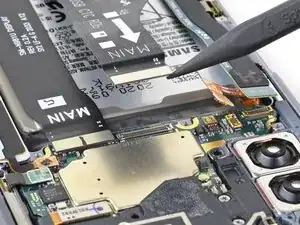

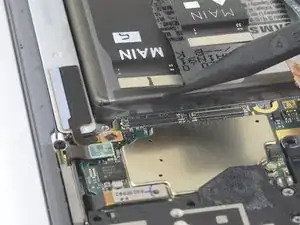

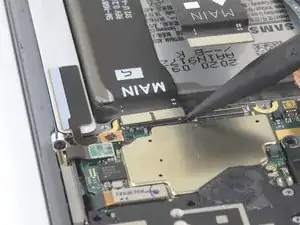

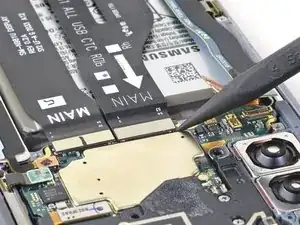

Usa la punta di uno spudger per scollegare il cavo interconnessione principale dalla scheda madre.

Passo 17

Usa la parte appuntita di uno spudger per disconnettere il connettore del cavo dello schermo dalla scheda madre.

Passo 18

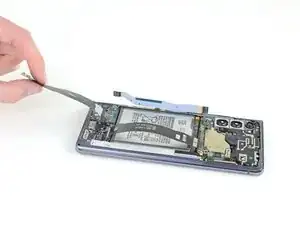

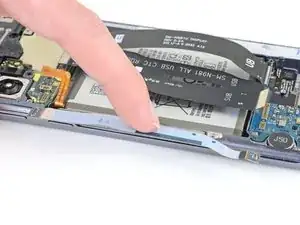

Sposta il cavo interconnessione secondario dalla batteria.
Il cavo interconnessione secondario è ancora collegato al telefono tramite un cavo a nastro. Devi spostare il cavo solo quanto basta per avere accesso alla batteria.
Non piegare i cavi a nastro più del necessario. Una piegatura eccessiva può danneggiare i cavi.

Passo 19

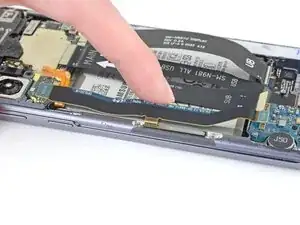

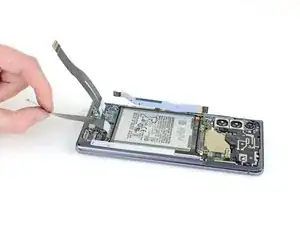

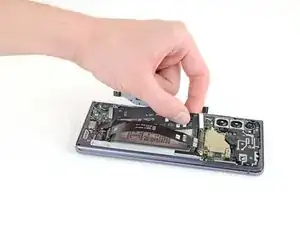

Piega il cavo interconnessione principale per avere accesso alla batteria.
Piega il cavo dello schermo per spostarlo dove non intralci.

Passo 20

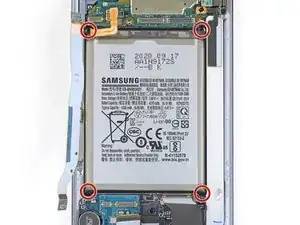

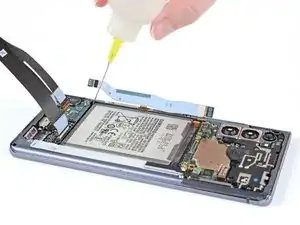

Applica qualche goccia di alcool isopropilico ad alta concentrazione (>90%) sugli spazi aperti in ogni angolo della batteria.
Aspetta due minuti perché l'alcool isopropilico ammorbidisca l'adesivo sotto la batteria.

Passo 21

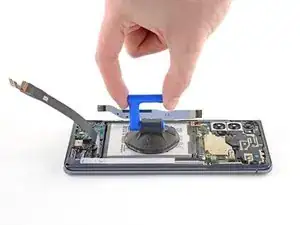

Fai aderire una ventosa al centro della batteria.

Passo 22

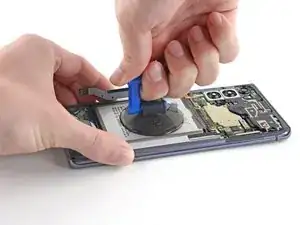

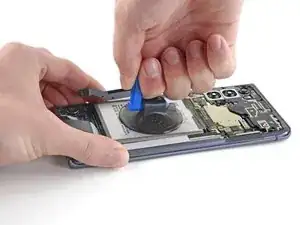

Tira la ventosa con forza elevata e costante per creare una fessura tra il lato inferiore della batteria e la cornice.
Fai attenzione a non piegare la batteria: una batteria piegata potrebbe causare la fuoriuscita di sostanze chimiche pericolose o causare un surriscaldamento.
Se la batteria non sembra separarsi dal telaio, applica qualche altra goccia di alcool isopropilico e aspetta due minuti prima di riprovare.
L'adesivo sotto la batteria è molto resistente. Potresti dover applicare l'alcool isopropilico e tirare la ventosa più volte per liberare la batteria.

Passo 23

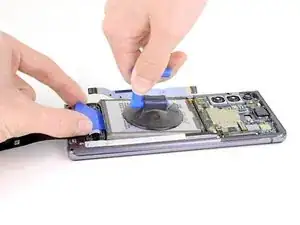

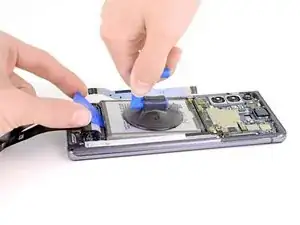

Inserisci la punta di un plettro di apertura nella fessura creatasi tra la parte inferiore della batteria e il telaio.
Spingi il plettro sotto la batteria per tagliare l'adesivo e staccare la batteria dal telaio.
Non inserire il plettro di apertura per più di metà, o rischi di danneggiare il sensore delle impronte digitali sottostante.
Non forzare la batteria per rimuoverla. Se serve, applica qualche altra goccia di alcool per ammorbidire l'adesivo ulteriormente. Non deformare o forare la batteria con lo strumento che usi per rimuovere la batteria.

Passo 24

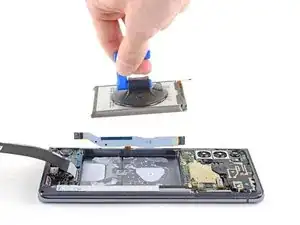

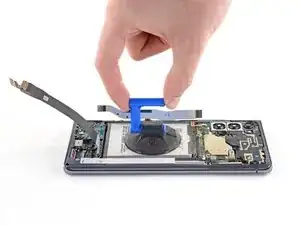

Tira sulla ventosa per rimuovere la batteria.
La batteria verrà via senza bisogno di molta forza, una volta che l'alcool isopropilico è penetrato adeguatamente nell'adesivo della batteria.
Se è rimasta della soluzione alcolica nel telefono, puliscila con attenzione o lasciala asciugare prima di installare la nuova batteria.
Durante il rimontaggio, rimuovi il vecchio adesivo e applica delle strisce adesive estensibili, del nastro biadesivo o dell'adesivo pretagliato per fissare la nuova batteria.
Non riusare la batteria dopo che è stata rimossa, in quanto potrebbe essere un potenziale rischio per la sicurezza.

Conclusione

Per prestazioni ottimali, calibra la batteria appena installata dopo aver completato questa guida.

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per riassemblare il tuo dispositivo, segui queste istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
