Introduzione
Segui questa guida per rimuovere e sostituire una capsula auricolare difettosa dal OnePlus 3. La procedura richiede di rimuovere la scheda madre per accedere alla capsula. La parte più difficile è rilasciare i ganci della cornice.
Alcune immagini della guida mostreranno la batteria e il cavo a nastro di interconnessione già rimossi dal telefono. Non serve rimuoverli per la procedura della scheda figlia.
Strumenti
Ricambi
-
-

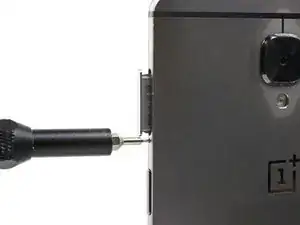

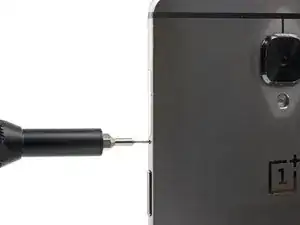

Infila uno strumento per l'eiezione della SIM o una graffetta raddrizzata nel foro posizionato tra il carrello della scheda SIM e il tasto di accensione.
-

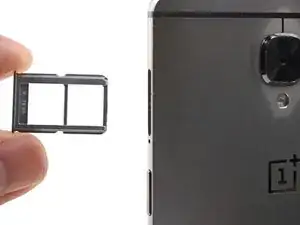

Premi con decisione per espellere il carrello della scheda SIM.
-
-
-

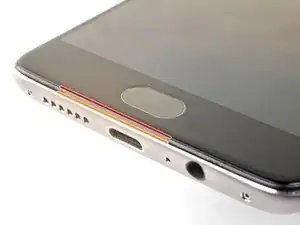

Fessura del pannello dello schermo: Questa fessura fa parte del gruppo dello schermo. Non fare leva in questa fessura, o separerai e danneggerai il pannello dello schermo.
-
Fessura della cornice: Questa è dove la cornice in plastica incontra la copertura posteriore. è incassata nella copertura posteriore. Fai leva solo in questa fessura.
-

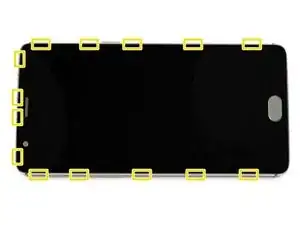

Ci sono quattordici ganci che fissano la cornice contro la copertura posteriore. Ricordati la loro posizione mentre rimuovi la copertura posteriore nei prossimi passaggi.
-
-
-

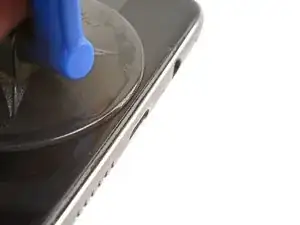

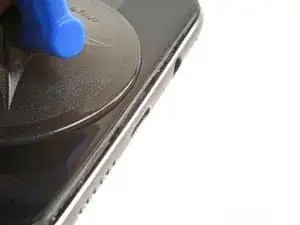

Fai aderire una ventosa vicino al bordo inferiore dello schermo.
-
Tira la ventosa con forza costante.
-

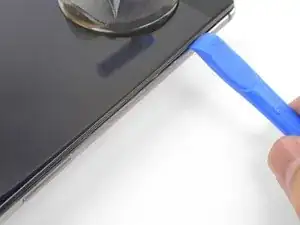

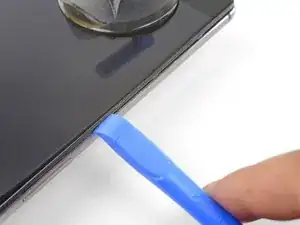

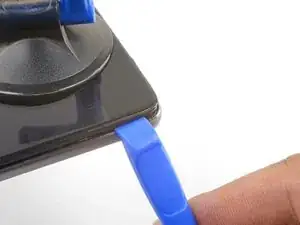

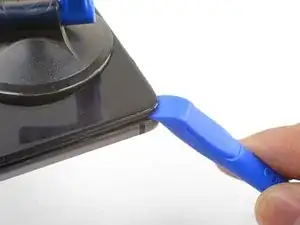

Premi il bordo di uno strumento di apertura nella fessura della cornice vicino alla ventosa finché non si infila tra la cornice in plastica e il bordo della copertura posteriore.
-
-
-

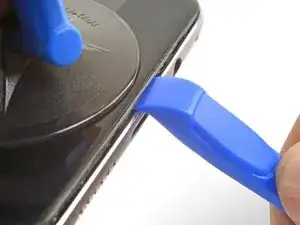

Dopo aver infilato lo strumento di apertura, fallo scorrere attentamente sotto il bordo inferiore del telefono.
-

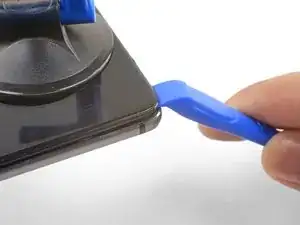

Guida attentamente lo strumento di apertura attorno all'angolo in basso a sinistra del telefono mentre lo tieni infilato nella fessura.
-
-
-
Continua a far scorrere lo strumento di apertura sotto il bordo lungo, rilasciando i ganci sulla strada.
-
-
-
Dopo aver liberato i bordi inferiore e sinistro del telefono, fai ondeggiare delicatamente la cornice per rilasciare i ganci dei bordi superiore e destro.
-

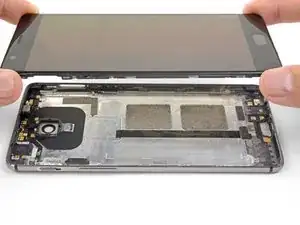

Solleva lo schermo e rimuovilo.
-
Allinea il bordo superiore della cornice alla copertura posteriore ed assicurati che i ganci superiori si infilino in posizione.
-

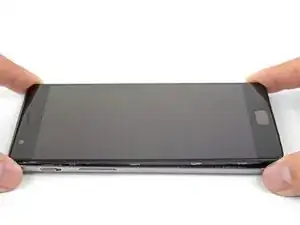

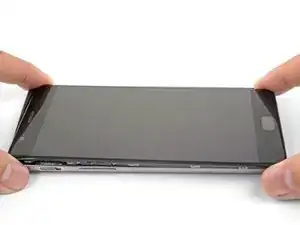

Schiaccia i bordi lunghi del telefono per far scattare i ganci restanti.
-
-
-

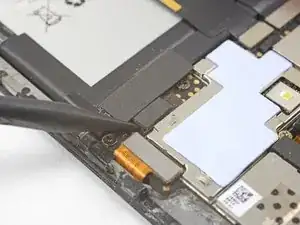

Usa la punta di uno spudger per sollevare e scollegare il connettore della batteria dalla sua presa, posizionata sopra l'angolo in alto a destra della batteria.
-
Piega il connettore lontano dalla presa per evitare dei contatti accidentali.
-
-
-
Svita la vite a croce Phillips da 3 mm che tiene ferma la copertura del cavo.
-
Rimuovi la copertura del cavo.
-
-
-

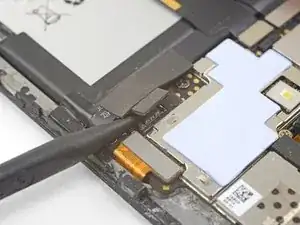

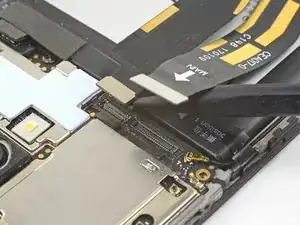

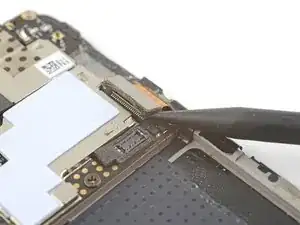

Usa la punta di uno spudger per sollevare e scollegare il cavo a nastro di interconnessione dalla scheda madre, posizionata sopra la batteria.
-

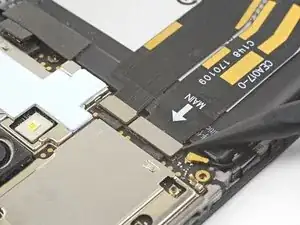

Ripeti questa procedura per scollegare il cavo a nastro della scheda figlia dalla scheda madre.
-
-
-

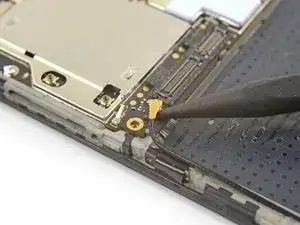

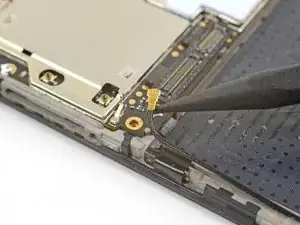

Infila la punta di uno spudger sotto il cavo di interconnessione dell'antenna posizionato sull'angolo in basso a sinistra della scheda madre.
-
Solleva e scollega il cavo di interconnessione dell'antenna.
-
-
-

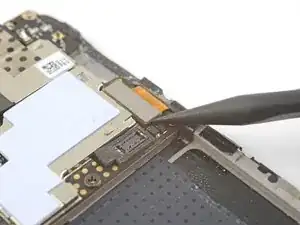

Usa la punta di uno spudger per sollevare e scollegare il connettore dello schermo dalla sua presa sulla scheda madre.
-
-
-
Rimuovi le sette viti a croce Phillips che fissano la scheda madre alla cornice:
-
Quattro viri nere da 3 mm
-
Tre viti argento da 2,9 mm
-
-
-
La scheda madre è ancora tenuta ferma da due ganci sulla parte superiore.
-

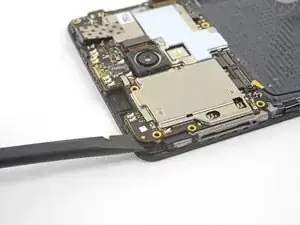

Infila la parte piatta di uno spudger sotto l'angolo in alto a sinistra della scheda madre.
-

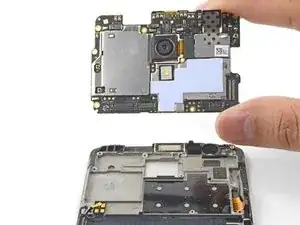

Ruota lo spudger e sollevalo per rilasciare la scheda madre dal suo alloggio.
-
-
-

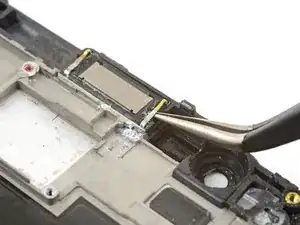

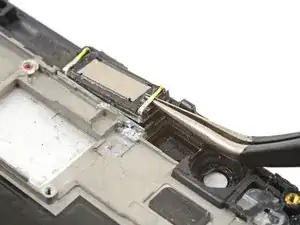

Premi insieme le punte della pinzetta ed infilale sotto uno dei ganci della capsula auricolare.
-
Tira la pinzetta lentamente verso l'alto per rimuovere la capsula auricolare dal suo alloggio.
-
-
-

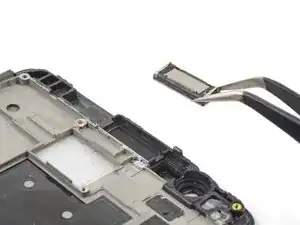

Rimuovi la capsula auricolare.
-
Per reinstallare la capsula auricolare:
-
Appoggia la capsula auricolare nel suo alloggio e premila saldamente in posizione con le dita.
-
Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
