Sostituzione dei tasti R2 e L2 del DualShock 4 (CUH-ZCT1U)

Controlla il numero di modello sul retro del controller. La guida è stata scritta usando il modello CUH-ZCT1U. Se hai un altro modello, la procedura presente in questa guida e le parti sostitutive potrebbero essere leggermente diverse.

Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 6,4 mm che tengono chiusa la scocca posteriore.

Usa un plettro in plastica per fare leva su ogni angolo del tasto L1 dalla parte della scocca anteriore.

Rimuovi il pulsante.

Usa il tuo plettro in plastica per fare leva e rimuovere il tasto R1, esattamente come hai fatto per il tasto L1.

Inserisci il plettro tenendolo verso il basso tra la scocca anteriore e la scocca posteriore, a metà tra il manico e i pulsanti azione.

Fai scorrere il plettro verso il manico fino a sganciare la prima clip.

Ripeti questa procedura dall'altro lato del controller per sganciare la seconda clip.

Altre due clip agganciano la scocca posteriore; queste si trovano vicino alla porta di estensione e al jack cuffie.

Inserisci il plettro fra la scocca anteriore e quella posteriore in uno dei due lati delle porte.

Ruota il plettro così da sganciare la sezione della scocca posteriore da quella anteriore.

Identifica le clip guardando attraverso lo spazio al di sopra dei grilletti L2 o R2.

Inserisci la punta di uno spudger attraverso lo spazio al di sopra del grilletto R2 e spingi la clip verso l'esterno.

Mentre spingi la clip verso l'esterno, allontana lentamente la scocca posteriore da quella anteriore finché non senti che sono prossime a separarsi.

Ripeti la procedura per la clip vicina al grilletto L2.

Premi il grilletto R2 e fai scorrere oltre questo la scocca posteriore.

Premi il grilletto L2 e fai scorrere oltre la scocca posteriore.

Capovolgi la scocca posteriore oltre al controller e poggiala facendo attenzione a non danneggiare il cavo di interconnessione.

Usa delle pinzette o le dita per rimuovere il cavo di interconnessione tirando verso l'alto la linguetta di plastica blu.

Stacca il nastrino della scheda madre che connette entrambi le parti della scocca del controller afferrandolo e tirando con le dita.

Non appena avrai separato le due metà della scocca, metti pure da parte quella superiore.

Aiutandoti con delle pinzette a becco inclinato, rimuovi il cavetto della batteria scuotendo leggermente il connettore su entrambi i suoi lati.

Dopo che avrai rimosso il connettore dalla scheda madre, la batteria potrà essere rimossa dal controller.

Prendi e rimuovi l'estensione del tasto reset dal suo alloggio nella staffa della batteria.

Individua le due clip che fissano la staffa della batteria alla scheda madre.

Inserisci la punta del tuo spudger nell'apertura dietro la clip della staffa destra.

Premi la clip per disinserirla dalla scheda madre.

Solleva il bordo destro della staffa della batteria.

Inserisci la punta del tuo spudger nell'apertura dietro la clip della staffa sinistra.

Premi la clip per disinserirla dalla scheda madre.

Rimuovi la staffa della batteria.

Usa la punta del tuo spudger per sollevare l'aletta di bloccaggio che fissa il connettore ZIF del cavo del touch pad.

Usa delle pinzette o le dita per scollegare il cavo utilizzando la sua linguetta blu.

Usa il tuo cacciavite a croce Phillips per rimuovere la vite di 6,4 mm che fissa la scheda madre.

Afferra il telaio centrale dalle sue sporgenze di plastica o dai motori di vibrazione e rimuovilo.

Solleva la scheda madre e capovolgila sul fondo del telaio centrale, lasciando attaccati i cavi del motore di vibrazione.

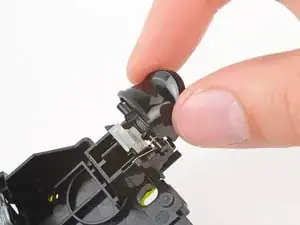

Afferra saldamente il pulsante R2 e sgancia ogni perno dalla struttura centrale.

La molla potrebbe essere espulsa dal perno interno. Fai attenzione a non perderla.

Rimuovi il pulsante R2.

Scollega il pulsante L2 dalla struttura centrale e rimuovilo, facendo attenzione a non perdere la piccola molla dal perno interno.

Posiziona il telaio centrale con il lato frontale rivolto verso il basso e orienta correttamente il pulsante.

Posiziona la molla sopra il perno interno con le sue estremità curve rivolte verso l'alto.

Appoggia un'estremità della molla nel suo canale nel pulsante.

Posiziona il pulsante sulle sue clip e appoggia l'altra estremità della molla nel suo canale nel telaio centrale.

Premi i perni del pulsante nelle sue clip finché non scattano al loro posto.

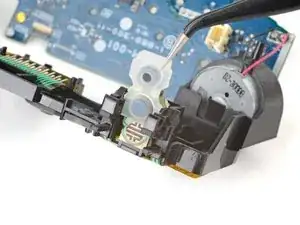

Afferra il bordo superiore del pad del pulsante R1 e R2.

Fai scorrere il pad fuori dal suo canale nel telaio centrale.

Fai scorrere il pad del pulsante L1 e L2 fuori dal suo canale nel telaio centrale e rimuovilo.
