Sostituzione del Taptic Engine di iPhone 12 Pro

Scritto Da: Adam O'Camb

Commenti: 13

Sostituzione del Taptic Engine di iPhone 12 Pro

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Il Taptic Engine produce la vibrazione del tuo iPhone e le funzioni di feedback aptico. Segui questa guida per rimuovere e/o sostituire il Taptic Engine del tuo iPhone 12 Pro.

Strumenti

Ricambi

Passo 1

Inserisci uno strumento di espulsione della scheda SIM o una graffetta nel piccolo foro nel vassoio della scheda SIM, situato sul lato dei pulsanti del volume.
Premi con decisione per espellere il vassoio.

What is below the Taptic Engine with the two prongs?

Kgraves -

Passo 2

Rimuovi il vassoio della scheda SIM dall'iPhone.
La scheda SIM cadrà facilmente dal vassoio.
Quando reinserisci la scheda SIM, assicurati che sia nell'orientamento corretto rispetto al vassoio.
Una sottile guarnizione in gomma attorno al vassoio della SIM protegge da acqua e polvere. Se questa guarnizione è danneggiata o mancante, sostituisci la guarnizione o l'intero vassoio della SIM per proteggere i componenti interni del tuo iPhone.

Passo 3

Prima di iniziare scarica la batteria del tuo iPhone sotto al 25%. Una batteria al litio carica può prendere fuoco o/e esplodere se colpita accidentalmente.
Spegni il tuo iPhone prima di iniziare.

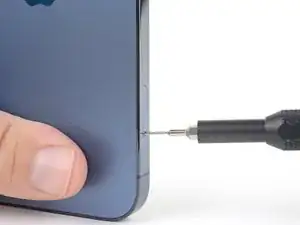

Rimuovi le due viti pentalobe P2 da 6,75 mm sotto al lato inferiore dell'iPhone.
Smontare lo schermo dell'iPhone compromette i suoi sigilli impermeabili. Abbi cura di avere già pronte le guarnizione sostitutive prima di andare avanti o fai attenzione a esporre il telefono ai liquidi se decidi di assemblarlo nuovamente senza sostituire le guarnizioni.

Please explain how to power off the phone when the broken screen is not responding to touch.

Tristan Gentile -

Passo 4

Se inserito troppo a fondo, un plettro per l'apertura può danneggiare il tuo dispositivo. Segui i passi di questa guida per segnare il tuo plettro ed prevenire eventuali danni.
Misura 3 mm dalla punta del plettro e segna questa distanza con un pennarello indelebile.
Puoi anche segnare gli altri angoli del plettro con altre misure.
Alternativamente, ferma con del nastro adesivo una moneta al plettro a 3mm dalla sua punta.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

Passo 5

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 6

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 7

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Inserisci un plettro di apertura nella fessura che si crea sotto lo schermo nel bordo inferiore dell'iPhone.

good steps as I always have problems with my camera, but now I have known the reason. I have good cameras shopping in https://www.eromman.com/

yousf azah - 28/12/21

Passo 8

Appoggia il tuo iPhone su un oggetto resistente prima di continuare, come un libro con la copertina rigida, così che stia parallelo al pavimento senza tenerlo fermo. Questo rende più facile il lavoro nei prossimi passi.
Usa un asciugacapelli per scaldare il bordo inferiore dell'iPhone. Il vetro dovrebbe essere leggermente troppo caldo da toccare.
Per le istruzioni complete su come usare un asciugacapelli, da' un'occhiata a questa guida.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 9

Usa un asciugacapelli o una pistola termica per scaldare il bordo inferiore dell'iPhone per 90 secondi, o finché lo schermo è leggermente troppo caldo da toccare.
Non lasciare mai l'asciugacapelli nello stesso punto a lungo.

Passo 10

Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte più esterna del vetro.

Passo 11

Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra lo schermo e la cornice.
Inserisci un plettro di apertura nella fessura sotto la scocca di plastica dello schermo.
L'adesivo impermeabile che tiene in posizione lo schermo è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

If you have the small single suction cup. You have to get glass up enough to get under glass and touch sensor. I inserted pick too soon and separated glass from screen. $200 mistake. ;) Worth buying suction vise tool to get screen high enough. I would try it again after this mistake. with that vise tool.

Ricardo Rubio -

Passo 12

Usa un asciugacapelli per scaldare il bordo destro dell'iPhone (quello con il tasto di accensione) per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 13

Fai scorrere il plettro di apertura intorno all'angolo in basso a destra dell'iPhone per separare l'adesivo.
Continua a farlo scorrere lungo il bordo destro dell'iPhone, finché non raggiungi l'angolo in alto a destra.
Non inserire il plettro per più di 3 mm nell'iPhone. Potresti danneggiare i componenti interni.
Lascia il plettro sotto l'angolo in alto a destra, prima di continuare.

I cracked my screen at this point.

Justin Surowiec -

Passo 14

Usa un asciugacapelli per scaldare il bordo superiore dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 15

Fai scorrere il plettro intorno all'angolo in alto a destra dell'iPhone per separare l'adesivo superiore.
Lascia il plettro sotto l'angolo in alto a sinistra prima di continuare.
Non inserire il plettro per più di 3 mm o potresti danneggiare i sensori superiori.

Passo 16

Usa un asciugacapelli per scaldare il bordo sinistro dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 17

Ci sono dei cavi delicati lungo il bordo sinistro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 18

Inserisci un secondo plettro di apertura sotto l'angolo in basso a sinistra dell'iPhone.
Ruota entrambi i plettri contemporaneamente finché si sganciano le clip del bordo sinistro.
Ruotali gradualmente.
Se stai facendo fatica a separare l'adesivo, scalda di nuovo il bordo sinistro.

Passo 19

Ruota il tuo iPhone così che il bordo destro sia rivolto verso di te.
Apri l'iPhone sollevando lo schermo dal lato destro, come per sollevare la copertina di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia lo schermo contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio disponi il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Passo 20

Rimuovi le due viti tri-wing Y000 da 1,1 mm che tengono in posizione la staffa della batteria e del connettore del display.
Durante la riparazione tieni traccia di ogni vite e assicurati di rimetterle tutte esattamente dove erano prima per evitare di danneggiare il tuo iPhone.
In fase di riassemblaggio, ecco il momento giusto per accendere il tuo iPhone e verificare tutte le funzioni prima di rimontare e sigillare il display. Non dimenticare poi di rispegnere l'iPhone prima di continuare.

Passo 21

Rimuovi la cover.

Passo 22

Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare le guarnizioni in silicone nero intorno a questa e altre connessioni della scheda. Queste guarnizioni forniscono un'ulteriore protezione contro l'intrusione di acqua e polvere.
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo e quindi alimentare il telefono nel corso della tua riparazione.

Passo 23

Usa uno spudger o un'unghia pulita per disconnettere il cavo connettore del display.
Per ricollegare connettori a pressione come questo, premi su un lato finché senti il clic di bloccaggio, poi ripeti l'operazione dall'altro lato. Non premere dal centro. Se il connettore è disallineato può piegarsi, danneggiandosi irreparabilmente.

Passo 24

Usa la punta di uno spudger per staccare il connettore del digitizer dal suo zoccolo.
Se qualsiasi parte del tuo schermo non reagisce più dopo la tua riparazione, disconnetti la batteria, rimuovi e riattacca questo connettore assicurandoti che ci sia un clic quando si incastra nella sede e che non ci sia polvere o altro nello zoccolo.

Passo 25

Usa un cacciavite tri-wing Y000 per rimuovere le 4 viti che tengono in posizione la staffa del connettore del sensore frontale.
Tre viti da 1,1 mm
Una vite da 1,4 mm

Passo 26

Alza la staffa dal lato sinistro fino a quando la clip sul lato destro non si stacca.
Rimuovi la staffa.
Durante il riassemblaggio, inserisci prima la clip destra nel suo slot, poi con un'azione a cerniera disponi il resto della staffa al suo posto.

Passo 27

Usa uno spudger o un'unghia pulita per disconnettere il connettore del gruppo sensori frontale.

Passo 28

Rimuovi il gruppo display.
In fase di riassemblaggio, fermati qui se vuoi sostituire l'adesivo impermeabile attorno ai bordi del display.

Passo 29

Usa un cacciavite a croce Phillips per rimuovere le 4 viti da 1,6 mm che tengono in posizione l'altoparlante.

Passo 30

Rimuovi l'altoparlante.

Passo 31

Usa un cacciavite tri-wing Y000 per rimuovere le due viti da 1,4 mm che tengono in posizione la staffa che copre il lettore di schede SIM.

removing the loudspeaker gives you room to pull the sticky tape but i've found steps 31-40 unncessary as they are on the side away from the battery. i would skip to step 40.

AEV -

Passo 32

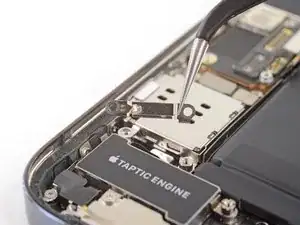

Rimuovi la staffa che copre il connettore del lettore di Schede SIM.

Passo 33

Usa l'estremità a punta di uno spudger per staccare il connettore del lettore di schede SIM dal suo zoccolo sulla scheda logica.

Passo 34

Usa un cacciavite tri-wing Y000 per rimuovere le tre viti che tengono il lettore di schede SIM in posizione.
Due viti da 1,4 mm
Una vite da 1,1 mm

Passo 35

Rimuovi il connettore del cavo del Taptic Engine.

Passo 36

Usa un cacciavite per distanziali per rimuovere il distanziale a vite da 3,1 mm che fissa la staffa del connettore del lettore schede SIM.
Per rimuovere distanziali a vite l'ideale è usare un cacciavite per distanziali o una punta dello stesso tipo.
In caso di necessità, può bastare un piccolo cacciavite a taglio, ma è necessaria un'estrema cautela per evitare che scivolando possa danneggiare i componenti circostanti.

Passo 37

Rimuovi il lettore di schede SIM.
Prima di posizionare il nuovo lettore di schede SIM presta attenzione al pistoncino per l'espulsione della SIM, deve essere spinto dentro il bordo del telefono e non esteso.

Passo 38

Usa la punta di uno spudger per sollevare il connettore del cavo del Taptic Engine e sfilarlo dalla sua presa sulla scheda madre.

Passo 39

Rimuovi le tre viti che fissano il Taptic Engine.
Due distanziali a vite lunghi da 2,8 mm
Una vite a croce Phillips da 1,8mm

Passo 40

Rimuovi il Taptic Engine.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base, oppure rivolgiti alla nostra comunità Risposte iPhone 12 Pro per trovare aiuto.
