Sostituzione del Taptic Engine di iPhone 12

Scritto Da: Adam O'Camb

Commenti: 20

Sostituzione del Taptic Engine di iPhone 12

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Il Taptic Engine produce la vibrazione del tuo iPhone e le funzioni di feedback aptico. Segui questa guida per rimuovere e/o sostituire il Taptic Engine del tuo iPhone 12.

Strumenti

Ricambi

Passo 1

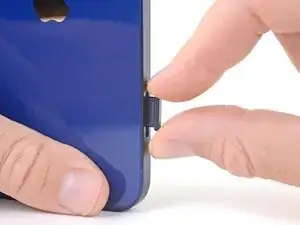

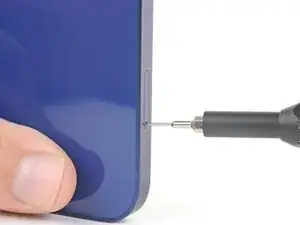

Inserisci lo strumento di rimozione SIM o una comune graffetta all’interno del piccolo buco del vassoio della SIM. Si trova accanto al pulsante del volume.
Premi in maniera decisa per estrarre il vassoio porta SIM.

Passo 2

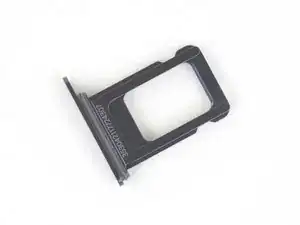

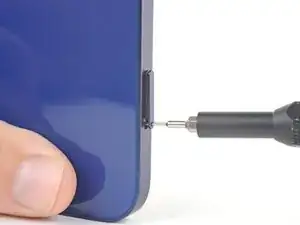

Rimuovi il vassoio porta SIM dall’iPhone.
La SIM uscirà molto facilmente dal vassoio.
Quando reinserisci la SIM, fai attenzione che sia inserita correttamente all’interno del vassoio.
Una piccola guarnizione in gomma attorno al carrello porta SIM protegge da acqua e polvere. Se è danneggiata o mancante, sostituiscila o sostituisci l’intero vassoio porta SIM per proteggere i componenti interni del tuo iPhone.

Passo 3

Attenzione: Prima di iniziare, scarica la batteria del tuo iPhone sotto al 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se forata accidentalmente.
Spegni il tuo iPhone prima di iniziare lo smontaggio.
Svita le due viti Pentalobe P2 da 6,75 mm sul bordo inferiore dell'iPhone.
Aprire l'iPhone ne comprometterà le guarnizioni che ne garantiscono la resistenza all'acqua. Munisciti di guarnizioni sostitutive prima di iniziare questo passaggio, o stai attento a non bagnare il telefono se lo rimonterai senza ripristinare le guarnizioni.

Do you sell the waterproof seals separately or are they included in the kit?

Heather Furnas -

Do you sell the waterproof seals separately or are they included in the kit? (I would like to know this as well.)

CaliforniaGunner -

Passo 4

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 5

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 6

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 7

Appoggia il tuo iPhone su un oggetto resistente prima di continuare, come un libro con la copertina rigida, così che stia parallelo al pavimento senza tenerlo fermo. Questo rende più facile il lavoro nei prossimi passi.
Usa un asciugacapelli per scaldare il bordo inferiore dell'iPhone. Il vetro dovrebbe essere leggermente troppo caldo da toccare.
Per le istruzioni complete su come usare un asciugacapelli, da' un'occhiata a questa guida.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 8

Usa un asciugacapelli o una pistola termica per scaldare il bordo inferiore dell'iPhone per 90 secondi, o finché lo schermo è leggermente troppo caldo da toccare.
Non lasciare mai l'asciugacapelli nello stesso punto a lungo.

Passo 9

Se stai usando una ventosa, falla aderire al bordo inferiore dello schermo, lasciando un piccolo spazio dal bordo stesso.

Passo 10

Tira la ventosa verso l'alto con una forza decisa e costante per creare una piccola fessura tra il vetro dello schermo e il telaio.
Infila un plettro di apertura nella fessura sotto la scocca di plastica dello schermo.
L'adesivo resistente all'acqua che tiene fermo lo schermo è molto resistente: creare la fessura iniziale richiede parecchia forza. Se stai avendo problemi a crearla, scalda ulteriormente il bordo inferiore e muovi su e giù lo schermo per ammorbidire l'adesivo fino a creare una fessura sufficiente per infilarci il plettro.

This seems impossible. I've been trying for an hour with heat and rocking, and the screen doesn't budge. :(

Aubi Abramowitz -

this is impossible, will take years

Evan Z -

Don’t give up! Use more heat and a tad more force. I know you may fear breaking it more, but as long as you don’t stick the prying tool too far or tug too hard, you can do it! I have faith that you can do it!

Rachel Kelley -

I'm in the same boat, this isn't coming off. I've tried the hair dryer as well as the heating pad from ifixit. Any other ideas?

The suction cup comes off before the screen will

Brian Melcher -

Is there a better tool for this? Just saw a video on YouTube where a kid pryed it open with no heating/etc. in 5 seconds.

Brian Melcher -

I've changed the batteries in probably a half dozen iphones of different models. But 25 minutes of heating and pulling had no effect on iPhone 12

Ryan Thornburg -

Welp. I finally ended up breaking the screen attempting this. DO NOT ATTEMPT THIS REPAIR! Not worth the broken screen and losing the cost of shipping both ways when you return the battery.

Ryan Thornburg -

thx, I ll go to an apple repair center

Ronald Geerligs -

Back (and bad...) experience ! Even if you heat a lot, the screen is hardly sticked. Take care, before sliding the mediator under the screen, this one should be moved up, at least 2 mm. On my side i have slided around 1 mm and .... inserted the mediator between the glass screen and the screen structure ring.... result : glass break and screen to change (my initial exercise was the battery removal !). I feel that next time i will visit a repair center...

Gilbert -

Pro tip for anyone having trouble with this. You have to use multiple rounds of heat and pulling. Use a hair dryer and not the iOpener that comes with the fix kit and get it just too hot to touch then quickly start pulling and wiggling it up and down. Once it cools down grab the hair dryer again and repeat it a couple times until you start to get a big enough gap.

I just did this yesterday and it took around 5 rounds of heating and pulling to get it to seperate enough from the body.

Oliver Pressello -

It's important to insert the pick under the bezel. I just delaminated my screen. The screen was probably fine, but it was glitching, so I wanted to check for a bad connection. Anyway, now I get a new screen.

Under the bezel, eh.

Chris Green -

After reading this almost a year later to the day I last commented on it, I now know that the best way I have found to remove a screen, from pretty much any phone, not just this one, is heat (I use a heating pad on 80 degrees celsius) and before putting the phone on the heating pad, I use 91% isopropyl alcohol around the edges that you will be sliding your pry tools in, and I leave it on for 10 min. I then take it off, add more alcohol, and then put it back on the pad for another 5 min. Also, while I am sliding my tools around the screen, I continuously add more alcohol, and if it takes a really long time, then more heat as well. Heat, alcohol, and patience, lots of patience, and you should be good. Hope this helps, good luck!

Rachel Kelley -

Can confirm, this does indeed work. Just keep warming it up, lifting up and down, and repeat when phone goes cold. After around 10 rounds it would move enough to where I could see inside the phone when lifted. You can then insert pick

Tip: You can also try to apply heat and lift the other corner, just enough to make it move slightly. This will ease pressure needed to separate the glue on the other side as-well.

Thomas -

Passo 11

Usa un asciugacapelli per scaldare il bordo destro dell'iPhone (quello con il tasto di accensione) per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 12

Fai scorrere il plettro di apertura intorno all'angolo in basso a destra dell'iPhone per separare l'adesivo.
Continua a farlo scorrere lungo il bordo destro dell'iPhone, finché non raggiungi l'angolo in alto a destra.
Non inserire il plettro per più di 3 mm nell'iPhone. Potresti danneggiare i componenti interni.
Lascia il plettro sotto l'angolo in alto a destra, prima di continuare.

Passo 13

Usa un asciugacapelli per scaldare il bordo superiore dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 14

Fai scorrere il plettro intorno all'angolo in alto a destra dell'iPhone per separare l'adesivo superiore.
Non inserire il plettro per più di 3 mm o potresti danneggiare i sensori superiori.
Lascia il plettro sotto l'angolo in alto a sinistra prima di continuare.

Passo 15

Usa un asciugacapelli per scaldare il bordo sinistro dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 16

Ci sono dei cavi delicati lungo il bordo sinistro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 17

Inserisci un secondo plettro di apertura sotto l'angolo in basso a sinistra dell'iPhone.
Ruota entrambi i plettri contemporaneamente finché si sganciano le clip del bordo sinistro.
Ruotali gradualmente.
Se stai facendo fatica a separare l'adesivo, scalda di nuovo il bordo sinistro.

Passo 18

Ruota il tuo iPhone così che il bordo destro sia rivolto verso di te.
Apri l'iPhone sollevando e ruotando il bordo destro dello schermo come la copertina di un libro.
Non provare ancora a rimuovere del tutto lo schermo: diversi cavi a nastro delicati sono ancora collegati alla scheda madre del telefono.
Appoggia lo schermo a qualcosa in modo che resti aperto mentre lavori nel telefono.
Durante il rimontaggio, appoggia lo schermo in posizione, allinea i ganci lungo il bordo superiore e premilo attentamente in posizione prima di far aderire il resto dello schermo. Se non si fissa facilmente, controlla lo stato delle clip lungo il perimetro dello schermo e assicurati che non siano piegate.

i did this and the shroud with the earpiece speaker still stuck with the phone so its just wedged in there i cant get it out

lil teslas -

Passo 19

Svita le due viti tri-wing Y000 da 1,1 mm che tengono ferma la copertura dei connettori della batteria e dello schermo.
Durante questa riparazione, tieni traccia di ogni vite e assicurati di riavvitarla esattamente nella posizione originale per evitare di danneggiare il tuo iPhone.
Durante il rimontaggio questo è un buon momento per riaccendere il tuo iPhone e controllare che tutto funzioni prima di reincollare lo schermo. Assicurati di spegnere di nuovo l'iPhone prima di continuare la procedura.

Ouch, I see a broken flat here…

Alessandro Sordelli - 20/05/21

Can I use a y 0.6 if I don’t have y000

kellciou cr -

Yep! The measurements for Y000 are 0.6 mm.

Alex Diaz-Kokaisl -

Passo 20

Rimuovi la copertura.

On my original display on an iPhone 12, there is no metal hinge as shown here and therefore no place for it when closing the phone. Have double-checked model and the original display - and it is just not there. Is there another model based on serial number?

Hinge marked: https://www.dropbox.com/scl/fi/asztgi60g...

Best regards,

Carsten

Carsten Feltman -

Passo 21

Usa uno spudger o un'unghia per sollevare il connettore della batteria dalla sua presa sulla scheda madre.
Cerca di non danneggiare la guarnizione in silicone nero attorno a questo e agli altri connettori della scheda madre. Queste guarnizioni forniscono un'ulteriore protezione contro l'acqua e la polvere.
Piega leggermente il cavo da parte per evitare che faccia contatto accidentalmente con la presa per evitare dei corto circuiti durante la riparazione.

Passo 22

Usa uno spudger o un'unghia per scollegare il connettore del cavo dello schermo.
Per ricollegare i connettori a pressione come questo, allinealo attentamente con la presa e premi su un lato finché si fissa in posizione, quindi premi sull'altro lato. Non premere nel centro. Se il connettore non è allineato correttamente i contatti si possono piegare, danneggiandolo irreparabilmente.

Passo 23

Usa uno spudger o un'unghia per scollegare il connettore del cavo del digitizer.
Se qualche parte del tuo schermo non risponde al tocco dopo la riparazione, scollega la batteria e ricollega questo connettore, assicurandoti che si fissi correttamente e che non ci sia della polvere o altra sporcizia nella presa.

Passo 24

Usa un cacciavite tri-wing Y000 per svitare le quattro viti che tengono ferma la copertura dei connettori dei sensori frontali:
Tre viti da 1,1 mm
Una vite da 1,4 mm

Passo 25

Solleva la copertura dal bordo sinistro finché il gancetto su quello destro non si libera.
Rimuovi la copertura.
Durante il rimontaggio, infila prima la clip del bordo destro nella sua presa, quindi riposiziona il resto della copertura.

Passo 26

Usa uno spudger o un'unghia per scollegare il connettore del cavo del gruppo dei sensori frontali.

Passo 27

Rimuovi il gruppo dello schermo.
Durante il rimontaggio, fermati qui se vuoi sostituire l'adesivo resistente all'acqua lungo i bordi dello schermo.

Passo 28

Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 1,6 mm che fissano l’altoparlante.

Passo 29

Rimuovi l’altoparlante.

Passo 30

Usa un cacciavite tri-wing Y000 per rimuovere le due viti da 1,4 mm che fissano la copertura del connettore del lettore schede SIM.

Passo 31

Rimuovi la copertura del connettore del cavo del lettore schede SIM.

Passo 32

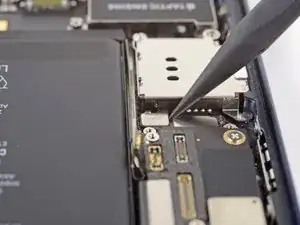

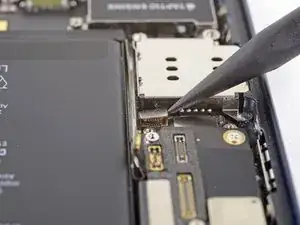

Usa la punta di uno spudger per disconnettere il connettore del cavo del lettore di schede SIM sollevandolo dalla sua presa sulla scheda logica.

Passo 33

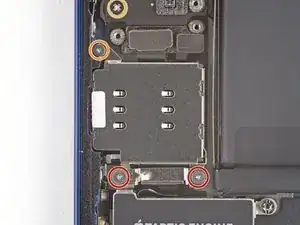

Usa un cacciavite tri-wing Y000 per rimuovere le tre viti che fissano il lettore delle schede SIM.
Due viti da 1,4 mm
Una vite da 1,1 mm

Passo 34

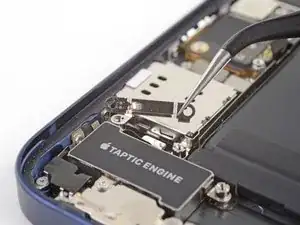

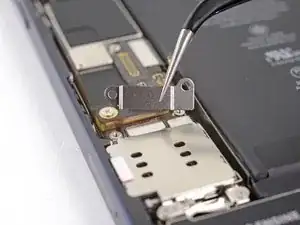

Rimuovi la staffa del connettore dal cavo del Taptic Engine.

Passo 35

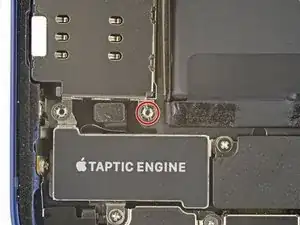

Usa una punta per distanziali per rimuovere il distanziale a vite da 2,82 mm che fissa la staffa del connettore del lettore schede SIM.
I distanziali si rimuovono più facilmente usando un cacciavite per distanziali o una punta per distanziali.
In caso di necessità, può bastare un piccolo cacciavite a taglio, ma è necessaria un'estrema cautela per evitare che scivolando possa danneggiare i componenti circostanti.

Passo 36

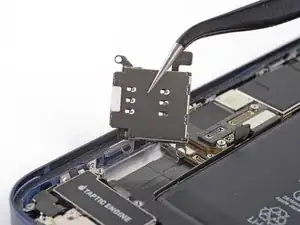

Rimuovi il lettore delle schede SIM.
Prima di reinstallarlo assicurati che il pistoncino di espulsione sia premuto all'interno del bordo del telefono.

Passo 37

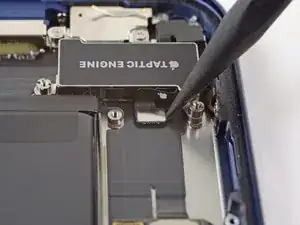

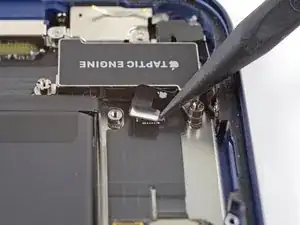

Usa la punta di uno spudger per sollevare il connettore del cavo del Taptic Engine e sconnetterlo dalla sua presa sulla scheda madre.

Passo 38

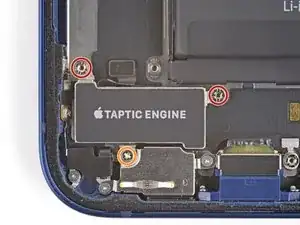

Rimuovi le tre viti che fissano il Taptic Engine.
Due distanziali a vite lunghi da 2,8 mm
Una vite a croce Phillips da 1,8mm

Passo 39

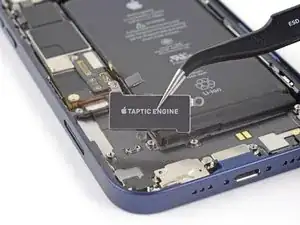

Rimuovi il Taptic Engine.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per rimontare il dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base, oppure rivolgiti alla nostra comunità Risposte iPhone 12 per trovare aiuto.
