Sostituzione del digitizer su una Nintendo Switch Lite

Scritto Da: Craig Lloyd
  • Commenti: 74
Sostituzione del digitizer su una Nintendo Switch Lite

Difficoltà

Moderato

Passi

77

Tempo Necessario

45 minuti - 2 ore

Introduzione

Segui questa guida per sostituire il digitizer rotto o danneggiato della Nintendo Switch Lite.

La Switch utilizza delle viti JIS, ma all'occorrenza puoi usare un cacciavite Phillips. Stai molto attento a non spanare le viti. Le punte Phillips di iFixit sono progettate per essere compatibili anche con le viti JIS.

Nota: Questa procedura richiede la rimozione della piastra di schermatura e il dissipatore. La pasta termica andrà pulita da entrambe le componenti, oltre che dalla CPU, e riapplicata prima del rimontaggio.

Nota: Se lo schermo non funziona più, potresti dover solo sostituire lo schermo, invece del digitizer.

  1. CtSXh5SNdBfY3d4X

    • Prima di iniziare questa riparazione, accertati che il dispositivo sia completamente spento.

    • Usa un cacciavite tri-wing Y00 per rimuovere le quattro viti lunghe 6,3 mm che fissano il pannello posteriore.

    • Nel corso di tutta la procedura, tieni traccia di ogni vite e assicurati che torni esattamente nella posizione in cui era.

    All my screws got stripped any ideas on how to remove?

    Almost A Mammal -

    A Y0 screwdriver seemed to work better for me.

    Tommy Morrill -

    What type of screw driver do I use to un screw the screws and which way

    Luca Capito -

    Y 0.6 was all I had but it seemed to fit perfectly

    Trevor -

  2. LoododBfWX565CM3
    LoododBfWX565CM3
    axePI5XqFET5KVdd

    • Usa un cacciavite a croce JIS o quello PH 000 ufficiale di iFixit per rimuovere le seguenti viti di fissaggio del pannello posteriore:

    • Due viti lunghe 3,6 mm nella parte superiore del dispositivo

    • Due viti lunghe 3,6 mm nella parte inferiore del dispositivo

    • Per evitare di spanare queste viti molto strette, premi verso il basso, lavora lentamente e prova un cacciavite diverso se la vite non esce.

    I accidentally stripped the back screw and now I can't open it. I removed all the other screws. What should I do?

    tiggytiger555 -

  3. OdqFPXbVWUcLdDot
    OdqFPXbVWUcLdDot
    CIVhMktLorQQTIDM

    • Inserisci uno strumento di apertura della griglia dell'altoparlante di sinistra, nella parte inferiore del dispositivo.

    • Torci lo strumento di apertura per sganciare le clip che bloccano il pannello posteriore.

    • Evita di inserire l'attrezzo di apertura a profondità maggiore di quella necessaria, per prevenire danni al modulo dell'altoparlante.

  4. wrE1q1yNyF2ogBV4
    wrE1q1yNyF2ogBV4
    Pmw5QYCTejXbIUKw

    • Fai scorrere l'attrezzo di apertura attorno al bordo inferiore sinistro per sganciare le clip sul lato sinistro del dispositivo.

  5. RlPaVdXmyVJlvRdR
    RlPaVdXmyVJlvRdR
    xpNFcLWpxIZGYAZo

    • Inserisci uno strumento di apertura della griglia dell'altoparlante di sinistra, nella parte inferiore del dispositivo.

    • Torci l'attrezzo per sganciare le clip che bloccano il pannello posteriore.

    • Evita di inserire l'attrezzo di apertura a profondità maggiore di quella necessaria, per prevenire danni al modulo dell'altoparlante.

  6. nKd22DZNmOtktjJ6
    nKd22DZNmOtktjJ6
    ZFI5WyJ26AuYMJ34

    • Fai scorrere lo strumento di apertura attorno all'angolo inferiore destro e usalo come leva per liberare le clip sul lato destro del dispositivo.

  7. UB4MQPADBNC3AKGp
    UB4MQPADBNC3AKGp
    FDjmileJQ6nKxeRT

    • Continua a far scorrere lo strumento di apertura lungo la fessura fino alla parte superiore del dispositivo per sganciare le clip.

  8. 3YVyXRJqMpDtXeYv
    3YVyXRJqMpDtXeYv
    N5JkogvdUb1o4kID
    ZH5AGwN3bXMGGKnl

    • Solleva il bordo inferiore del pannello, aprendolo come un libro.

    • Rimuovi il pannello posteriore.

  9. vsR2tYTiCfHGSlh1

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per rimuovere le seguenti quattro viti:

    • Tre viti lunghe 3,1 mm

    • Una vite lunga 4,5 mm

    There are four screws instead of three mentioned

    Khurram Chaudry -

    it doesnt mention 3 anywhere, and it labels all four

    Ezi -

    With how easy it seems to be to do serious damage with the next few steps, I figured I'd say that realistically you can skip steps 9-13 when doing this repair. While they provide a bit of extra security by disconnecting the battery, the left stick is completely accessible and replaceable without touching the heat shield or anything underneath (And steps 17 and 18 disconnect power from the daughter board regardless).

    Nate -

    i stripped a &&^&^$^ screw

    SpongebobFan254 -

    Well I actually removed the screw right next to the 4.5 screw. I did not realize it till my son showed me why the plate wouldn't release. Ha ha, it's funny now but yeah not a big deal. I could have bent it badly assuming I took all screws out though. For anyone reading this before going in. 👍

    Toastninja -

  10. FIwGjkfOhVmFCyvp
    FIwGjkfOhVmFCyvp
    LUwt2Ov3TDBmbBMy
    CxSr6WAFIqTkPknC

    • Usa uno spudger o le dita per sollevare la piastra di schermatura e staccarla dal dispositivo.

    • Potresti incontrare un po' di resistenza. È un fatto normale, perché la piastra di schermatura è parzialmente incollata al dissipatore con della pasta termica.

    • Rimuovi la piastra di schermatura.

    • Pulisci la vecchia pasta termica dalla piastra di schermatura e dal dissipatore usando alcol isopropilico e un panno in microfibra. Applica della nuova pasta termica al dissipatore prima del rimontaggio.

    You may need to replace the thermal paste on the heat sink.

    ahoz28 -

  11. NfJ4EyXkJrCSjyMP
    NfJ4EyXkJrCSjyMP
    SWRCDlfTfCNLuWJO

    • Usa uno strumento di apertura o un'unghia per ruotare la piccola aletta incernierata del connettore ZIF del cavo di interconnessione sulla scheda madre.

    The clip broke off when trying to remove this cable. Audio only works through headphones and the display now won’t turn on after the clip broke. Does anyone know where I could get a clip or how I could fix it without it?

    Alexz Zepeda -

    Mi è successa la stessa cosa è non so come ripararla! Chissà se c’è un modo!

    Paolo De Falco -

  12. EOLi3GutoqJNvstI
    EOLi3GutoqJNvstI
    hO2FmA16pHiJq2to

    • Non utilizzare pinzette metalliche! Alcuni esperti affermano che le pinzette metalliche possono causare un cortocircuito nel cavo flessibile o nel connettore. Potrebbe essere più sicuro utilizzare pinzette con punte in nylon o ceramica.

    • Usa delle pinzette per far scorrere fuori dal suo connettore e quindi scollegare il cavo di interconnessione sulla scheda madre.

    I turned the unit off beforehand, I used tweezers just like the instructions said (ifixit branded) , my device sparked and now it won’t turn back on

    User Service -

    The flap came off is it important or is there a way t fix it?

    Jose Cruz R Rangel Cordero -

    We're you able to get it working without the white flap? My screen is not working after putting it back together and i noticed this white flap was falling off

    Jimmy “Ghost” Trost -

    Did you get it working without the white flap? Everything on the switch works fine except for audio going through headphones and the display not turning on.

    Alexz Zepeda -

    do not use metal sharp pointed tweezers! you will rip your ribbon cable. Use the inside of a Bic type pen or something else dull and plastic to pull the cable away by putting the pen part where the first bend is.

    Christopher Bales (C.J.) -

    Anyone figure out how to fix this? my device shorted in this step.

    Acord -

  13. yfTkAmQeCWGhAEl2
    yfTkAmQeCWGhAEl2
    SFobIivmPhWAmdMb

    • Usa l'estremità punta di uno spudger per sollevare il connettore della batteria estraendolo dal suo zoccolo sulla scheda madre.

    Caution the connector may not be properly soldered onto the motherboard. For me it snapped off the pins and now have to find a place to get that fixed if even possible. may have bricked it.

    Craig Osman -

    Yup, broke the connector right off the motherboard. Thanks, ifixit -_-

    Justin Kerr -

    I backed out when I reached this point. I couldn't risk damaging it. Do u just need to pull it up? Did you mean that it might have been soldered shut below?

    Jannalyzer -

    You should just need to pull straight up, but make sure you’re pulling on the wires or the gray plug—do not pull on the black socket or it can snap off of the motherboard.

    Adam O'Camb -

    I pulled straight up from the south side on under 2 or three wires and held down the device as I pulled and the gray connector disconnected from the black connector on the Switch. Just be careful at this part.

    Jon -

    With how easy it seems to be to do serious damage at this point, I figured I'd say that realistically you can skip steps 9-13 when doing this repair. While they provide a bit of extra security by disconnecting the battery, the left stick is completely accessible and replaceable without touching the heat shield or anything underneath (And steps 17 and 18 disconnect power from the daughter board regardless).

    Nate -

    just broke my connector... ifixit PLEASE put a warning on how fragile the solder on this connector is.

    Nate Mascis -

    Note for this step, you do not need to apply a lot of force. I used two tools here: small screwdriver to hold down the black base, and one side of fine-tipped tweezers to get under all 3 wires. Gently, push down on the tweezers to push the wires upwards, which should force the gray connector up and off the base. It did not take a lot of force. Take your time and it will be fine. Again, like others have said, do NOT pull or pry up the black base.

    Christopher Gillett -

  14. iuutsxvMo3TxGutF

    • Usa la parte piatta di uno spudger per rimuovere delicatamente la schiuma adesiva sulla ventola.

    • La schiuma deve essere rimossa quanto basta per liberare la ventola.

    When reassembling, the foam may fold down between the fan and heatsink, blocking airflow. Gently lift the foam back up on top of the fan. The adhesive film should hold the foam together.

    Kean Stump -

    Is removing the heat sink absolutely necessary?

    Clark Aulden -

    It’s not necessary, but it makes it much easier to remove and replace the game card reader, since the heat sink partially covers the connector.

    Craig Lloyd -

    Not really…….. I never remove it. It slides out quite easily once disconnected.

    Alan Sears -

    What do you do if these screws are stripped? They strip easily

    Whatever -

  15. QWMQ2YrSy4JCPv4E

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le tre viti da 3 mm che fissano il dissipatore alla scheda madre.

    Non le tre ventole ma le tre viti

    Cristiano Minchillo -

    Grazie per avercelo segnalato! Ho apportato la modifica. iFixit è una wiki, quindi ogni utente può modificare le pagine: se trovi altri errori in futuro, sentiti libero di fare la modifica tu stesso!

    Sara Balestra -

  16. 4x22rRB1EQtWewRL
    4x22rRB1EQtWewRL
    jBHwjFqQxbHLBpjV
    bXVdT31XEDGyDS5L

    • Usa uno spudger per sollevare il dissipatore dalla scheda madre e rimuoverlo.

    • Potresti incontrare della resistenza. Questo è normale: la pasta termica fa da blando adesivo tra il dissipatore e la CPU.

    • Pulisci la pasta termica dal dissipatore e dalle CPU usando dell'alcol isopropilico e un panno senza lanugine. Applica della nuova pasta termica alla CPU prima di rimontare il tutto.

    16.5 remove cartridge / headphones jack……….

    Calvin Martin -

    I've read that there are different ways to apply thermal paste, which should I use?

    Kai B -

    My kit did not come with thermal paste..

    Bryan Donovan -

  17. TedQdrMIGlD5s2Cs
    TedQdrMIGlD5s2Cs
    iV5IFW6AXF4xQsAZ

    • Usa un plettro o un'unghia per sganciare l'aletta di bloccaggio incernierata del connettore ZIF del cavo del lettore di schede.

  18. 6DhSgR2bkKKHYvWB

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le sette viti da 3,1 mm che tengono ferma la scheda del jack audio e del lettore di schede di gioco.

  19. C31EaHZUrBYXyVbx
    C31EaHZUrBYXyVbx
    OllZknAglBNcYDEl
    fdvAGth5QQYsx3K5

    • Usa le pinzette o le dita per sollevare la scheda del jack audio e del lettore di schede di gioco e spostarla a sinistra per sfilare il cavo dalla sua presa.

    • Rimuovi la scheda del jack audio e del lettore di schede di gioco.

  20. KrXqYGqKyhavqmAm

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le due viti da 4,5 mm che fissano il gruppo del grilletto destro alla scheda madre.

    I think a whole step to remove the game card reader and speaker jack was skipped here…

    ConfusedAzn Random -

    yes, just found that sadly these comments do not show unless we click on the , which is unhelpful

    Micheal speed -

    also, you need to remove the left trigger button

    Micheal speed -

  21. 5lu12BIJX1YVqAn2
    5lu12BIJX1YVqAn2
    JqP15TQm6YEPY2LD

    • Rimuovi il gruppo del grilletto destro.

  22. chqnDc31GYFROsZw
    chqnDc31GYFROsZw
    xiBauSfiZNTfHMTR

    • Usa un paio di pinzette o le dita per rimuovere la copertura in gomma del tasto del grilletto destro se non è rimasta attaccata al gruppo del grilletto.

  23. xcOWWVkaeBgFKHal
    xcOWWVkaeBgFKHal
    24CeDyxGrpjSn1Za
    1lPMeSKxkRAeXsx5

    • Usa la punta di uno spudger per far leva sul cavo nero dell'antenna e sollevarlo dalla sua presa sulla scheda madre

    • Ripeti la stessa procedura per il cavo di antenna bianco.

  24. GoxOWhyctZE5h3Vb

    • Usa un plettro o un'unghia per sganciare la piccola linguetta di bloccaggio incernierata del connettore ZIF della ventola.

  25. lyZ4AOAU4AZl5tqe
    lyZ4AOAU4AZl5tqe
    wRLrI3jwCANoNyju

    • Usa un paio di pinzette per sfilare il cavo dell'antenna dalla sua presa sulla scheda madre.

    There’s a step missing after this to remove the screws that hold the orange game cartridge slot. Those 7 screws have to be undone and the ribbon unclipped first before moving on to the next step.

    Heather Thrasher -

    Good Looking out!

    Joshua Hinchey -

  26. FfuwxRxZSkQcVKpi
    FfuwxRxZSkQcVKpi
    4gU2dcBdLmKxWPjo

    • Usa un plettro o un'unghia per sganciare la piccola linguetta di bloccaggio incernierata del connettore ZIF del cavo dello schermo.

    skipped a step or two about removing the golden piece in the photo above, and the other little board

    Eddy Whitaker -

    If I broke the clasp on the ZIF connector can I elec tape it down?

    kevin miller -

    What did you do to fix it if the ZIF connector broke?? Mine did too and I worry that is why the screen won’t turn on now

    Amber Smith -

    Missing the card reader + audio jack board removal. Just remove the 4 screws around the audio jack + 3 screws around the card reader and disconnect the ZIF connector from the motherboard.

    Guillaume Turchini -

  27. wSwylFJAsZW3NgsI
    wSwylFJAsZW3NgsI
    OeV561fN4xH1AcgI

    • Usa un paio di pinzette per sfilare il cavo dello schermo dalla sua presa sulla scheda madre.

  28. FWkJe1DNdTPNxfFc
    FWkJe1DNdTPNxfFc
    MgI1qpopQRiC1Coj

    • Usa un plettro o un'unghia per sganciare la piccola linguetta di bloccaggio incernierata del connettore ZIF del cavo del digitizer.

    Can I electrical tape this down if I broke the clasp?

    kevin miller -

  29. Tp6mukLD3ybSYZfq
    Tp6mukLD3ybSYZfq
    ATK1pvPvge36251G

    • Usa delle pinzette per sfilare il cavo del digitizer dalla sua presa sulla scheda madre.

  30. SxMDga2Qvmmjn5Ar
    SxMDga2Qvmmjn5Ar
    GFUX4uIGXPqnyGqf

    • Usa un plettro o un'unghia per sganciare la piccola linguetta di bloccaggio incernierata del connettore ZIF del cavo del joystick destro.

  31. pEFHSSkWUaqGATlV
    pEFHSSkWUaqGATlV
    eMQ2CE3UiSPwibFF

    • Usa delle pinzette per sfilare il cavo del joystick destro dalla sua presa sulla scheda madre.

  32. 3GkQQgnWlLlGONVE

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le seguenti sei viti che fissano la scheda madre:

    • Tre viti da 3,1 mm

    • Tre viti da 4,5 mm

    how to get the c port off

    Dustin Cronk -

    When re-assembling, be sure the fan cable (step 25) is completely pulled through prior to tightening the screw that’s right next to it.

    John Glaeser -

  33. dKc6KXcUwADISyuy
    dKc6KXcUwADISyuy
    BWklTKR1T4CAQHCW
    cEYHxoErVSYY1wd3

    • Infila uno spudger nella fessura tra la cornice e la scheda madre e solleva la scheda dal suo alloggio.

    • Rimuovi la scheda madre.

  34. e2BhbC1SeeZlIwoR

    • Usa un cacciavite a croce JIS 000 oppure un cacciavite PH 000 ufficiale di iFixit per svitare le due viti da 3,5 mm che fissano la levetta.

  35. 55A3frWJ1YylkjOM
    55A3frWJ1YylkjOM
    5HkWFWjBe3NNes2P

    • Usa le dita per rimuovere la levetta analogica.

    • C'è una sottile guarnizione nera attorno al foro della levetta analogica. Cerca di non muoverla o romperla mentre rimuovi la levetta.

    Where are parts for the right joystick?

    John -

  36. nuVsDQNmqQoywpiB
    nuVsDQNmqQoywpiB
    Vm1uBmbYeq4KuLZI

    • Usa un paio di pinzette o le dita per tirare il connettore del cavo dello speaker di sinistra e rimuoverlo dalla sua presa sulla scheda figlia.

    • Non fare forza sui cavi, o rischi di strapparli dal connettore.

    pulled from the connector, not the wires, and ended up ripping them off the connector anyways since it encountered tension from the other end (the gray chamber on the left)

    consider doing step 15 before pulling the wire, just in case.

    Phillipe Legenda -

    Why even disconnect this cable. Not worth the risk leave it connected to daughter board.

    Michael McNally -

    while doing this I ripped the pad on the circuit board off. Should i risk trying to repair it or should i just try to go without the speaker???

    sarah.carney203 -

    I also accidentally ripped off the connector, disabling the left speaker. However, that will not break any functionality of the switch. The right speaker works just fine on its own (just remember to turn the audio to mono in system settings) and I was successfully able to replace the joystick. Although the audio quality is a little bit depleted, you barely notice it if you turn up the volume a little, and I think being able to actually MOVE FORWARD in my games is a better plus than having louder, stereo, audio.

    Jonathan Maye -

    Went to pull the speaker connector and it pulled right off the motherboard. Would not come loose.

    putnamjerome4 -

    I'm gonna echo what others said here and suggest that you skip this step. After you complete Step 15, you can just move the speakers enough with your fingers to complete Step 26, which involves a screw half underneath it.

    Regarding the ribbon cable in Step 17 & Step 18, you can honestly use your fingers if they're small enough. The ribbon cable is wide enough for you to press down on it a little and slide it out bit by bit.

    Overall, this makes the disassembly and eventual reassembly process easier and lets you avoid running the risk of damaging or completely tearing out the wires, like I almost did.

    ThatDerpGuy -

    I too tore the connector off the board. I didn't read the comments first :(. Take the advise and leave the connection

    Bob -

    Removing the screw from 37 is enough to give you space to remove the board, I honestly think you shouldn't try to remove this connector.

    Romaric Dgp -

    Unfortunately, I had to reinstall multiple daughterboards on the same Switch Lite. I strongly recommend orienting your straight tweezers with ridges (like the ones in the picture) perpendicular to the device. Grab the plastic connector with the tip of the tweezers from the top. It makes inserting and removing this connection significantly easier.

    Albino Digits -

  37. rfJx5DDGcYumZLDZ

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare la vite da 4,5 mm che tiene fermo il modulo altoparlante di sinistra.

  38. i1fgqmy1vHD5EmGs
    i1fgqmy1vHD5EmGs
    6hloEhG1xAM2cIWL
    sIT3siejtjNVrL4W

    • Ora solleva con le dita il modulo altoparlante dal suo alloggiamento per rimuoverlo.

    • Una parte del modulo dello speaker sta sotto un delicato cavo a nastro. Stai attento a non impigliarlo mentre lo rimuovi.

    Pulling the lower screw on the speaker assembly gave me a little more wiggle room to get it out without damaging the flat cable.

    Spacer -

  39. rUdjNcGiZVMqokyq
    rUdjNcGiZVMqokyq
    rPRud43Zc3ynVY4L

    • Usa un plettro o un'unghia per sganciare l'aletta di bloccaggio del connettore ZIF del cavo di interconnessione.

  40. QnRCVKS2hdlaYdZY
    QnRCVKS2hdlaYdZY
    DjPDMEBck3WLETTZ

    • Usa un paio di pinzette per sfilare il cavo di interconnessione dalla sua presa sulla scheda figlia.

    Reconnecting this part was touchy. After initial reassembly, the Switch did not power on. Even though this looked like it was correctly connected, pulling it out and reconnecting it solved the problem.

    John -

  41. fk4CET6RdhAMLfyv
    fk4CET6RdhAMLfyv
    VLmY4Du2JeqXEHpJ

    • Usa un plettro o un'unghia per sganciare le alette di bloccaggio dei connettori ZIF dei due cavi a nastro.

  42. NJYbXYEobSDpb3fT
    NJYbXYEobSDpb3fT
    aAr6MeGWIOxGtMAc
    HeFIUbfQhWtqQQWO

    • Usa un paio di pinzette per sfilare il cavo dello schermo dalla sua presa sulla scheda figlia.

    • Ripeti la stessa procedura per il cavo dei tasti del volume.

  43. YU6kfk2AMvX131DF
    YU6kfk2AMvX131DF
    KkNUAgCK3xhOHNaD

    • Usa un paio di pinzette o le dita per rimuovere i tasti del volume.

  44. sUkMCNGNN4LPVZZM
    sUkMCNGNN4LPVZZM
    1HRu2lfDPkcscVmU

    • Usa un plettro o un'unghia per sganciare l'aletta di bloccaggio incernierata del connettore ZIF del cavo della levetta analogica sinistra.

  45. 3ewDGowSEYRsSoGe
    3ewDGowSEYRsSoGe
    ZSbVLJT5TyMEMdw1

    • Usa un paio di pinzette per sfilare il cavo della levetta analogica sinistra dalla sua presa sulla scheda figlia.

    The connector for my left joystick broke. Is there a way to fix it?

    Christopher Shackelford -

    How badly did it broke?

    Daniele Carminati -

  46. aMfx1XnPjD2XJZU1

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le due viti da 4,5 mm che tengono in posizione il grilletto sinistro.

  47. U1DZ6ItpRRDM6bR6
    U1DZ6ItpRRDM6bR6
    XDWLwsSDmteyClP6

    • Rimuovi il gruppo del grilletto sinistro.

  48. nNWn4JQ3wWAM1bPO

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le seguenti viti:

    • Due viti da 4,5 mm

    • Due viti da 6 mm

    The two 4.5 mm screws were very difficult to remove here and ended up getting stripped. I CANNOT remove them, help!

    Sara Rouse- Barker -

  49. LWqBVq43uhACZLOx
    LWqBVq43uhACZLOx
    BDc2sqDrthKMLEHE

    • Solleva la scheda figlia dal suo alloggiamento per rimuoverla.

    Stop here if repairing Switch Lite for joycon drift. After removing daughter card you can see the bottom of the joystick. This thin metal actually bends during use causing bad connection of joystick. If you cut out a business card the same size as the joycon and put it on the bottom of the joystick it gives the metal enough backing to fix the issue. I used two layers with just a small bit of glue stick to adhere it. Put it all back together and you will find your issue is fixed.

    Michael McNally -

  50. jdTAwLEurNQPQFuR

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le 2 viti da 3,5 mm che tengono in posizione la levetta analogica.

  51. jRQVdAFSfv3GTGIf
    jRQVdAFSfv3GTGIf
    bRIXL3cebNsxNFfE
    GcVdmXworPOUWNUn

    • Usa l'estremità piatta di uno spudger per sollevare la levetta dal suo vano.

    • Usando le dita, rimuovi la levetta dalla console.

    • C'è una sottile guarnizione nera attorno al foro dove la levetta passa attraverso la scocca. Cerca di non muoverla mentre rimuovi la levetta.

    During reassembly when putting the screws back in, slowly turn them CCW until you feel it drop into its thread. You will never crossthread them by doing this.

    Robert Hale -

  52. cBIloHANYQOflHx6

    • Usa un cacciavite a croce JIS 000 o quello PH 000 ufficiale di iFixit per svitare le viti seguenti:

    • tre viti da 2,5 mm

    • una vite da 6 mm

    Be careful not to get the upper far-left screw stuck on the digitizer cable.

    Hayden -

  53. rAUSMFH23BUrRC3w
    rAUSMFH23BUrRC3w
    QvbYKAwjvfCCgSTZ
    Q3BQKQtiCK42YXpR

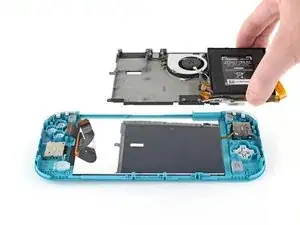

    • Usa uno spudger o le dita per sollevare il gruppo del telaio intermedio dal suo alloggio.

    • Rimuovi il gruppo del telaio.

  54. 1AOJ2gykA1OKsDVI
    1AOJ2gykA1OKsDVI
    ZCHyfmZyDVuEswCJ

    • A questo punto, rimuovi tutti i tasti se non lo hai già fatto, per evitare che cadano e vadano persi.

    • Usa le due immagini come riferimento.

  55. NqPG41lAiyMe1YwF

    • Scalda un iOpener e appoggialo sul retro dello schermo lungo il bordo superiore per 2 minuti per ammorbidire l'adesivo.

    • Puoi usare anche un asciugacapelli o una pistola termica, ma stai attento attento a non surriscaldare lo schermo se vuoi riutilizzarlo, in quanto è facilmente danneggiabile dal troppo calore.

  56. jESjKSNGlCCawGxX
    jESjKSNGlCCawGxX
    HvTBiilcvZGLktad

    • Infila un plettro tra la cornice e il bordo superiore dell'LCD per iniziare a separare le due componenti.

    • Assicurati di infilare il plettro completamente sotto il pannello LCD per non romperlo e danneggiarlo.

    • Saprai di stare separando il pannello se il rivestimento argentato forma bolle e si separa dal rivestimento bianco.

  57. H6puhNJ3ZADEHoGB
    H6puhNJ3ZADEHoGB
    DnLXQq2xv4E3ZN2M
    pDgBlWpAQFBfExXI

    • Fai scorrere il plettro lungo tutto il bordo superiore dell'LCD per tagliare l'adesivo.

  58. WBlEwGXkNnHvDE1l

    • Utilizza un iOpener riscaldato sul retro dell'LCD lungo il bordo destro per 2 minuti per ammorbidire l'adesivo.

  59. T6CAfNQwAIICT63l
    T6CAfNQwAIICT63l
    Ipydsbh2tPJF3oVJ
    ACX4lKawGiAOkXPI

    • Continua a far scorrere il plettro lungo il bordo destro dell'LCD tagliando l'adesivo.

    • I cavi dell'LCD e del digitizer sono posizionati in modo da non impigliarsi facilmente al passaggio del plettro, ma presta comunque attenzione quando fai scorrere il plettro in quella zona.

    저부분 들어올릴때 정말정말 약하니 점착제를 자르고 열을 가하며 천천히 들어 올려야함

    정광재 -

  60. DpmQpN5cRD6CJRBO

    • Utilizza un iOpener riscaldato sul retro dell'LCD lungo il bordo inferiore per 2 minuti per ammorbidire l'adesivo.

  61. mnnNHIXBWKgfF2U2
    mnnNHIXBWKgfF2U2
    31BpMBgdfgJUOmP1
    ndPLbiKVICrxNPU6

    • Continua a far scorrere il plettro lungo il bordo inferiore dell'LCD per tagliare l'adesivo.

    • Dovrai sfilare e reinfilare il plettro a diversi punti lungo il bordo dell'LCD per non interferire con la cornice.

  62. PZF2soI255nVegcR

    • Utilizza un iOpener riscaldato sul retro dello schermo lungo il bordo sinistro per 2 minuti per ammorbidire l'adesivo.

  63. 4oPUxKX6dxRsG4Os
    4oPUxKX6dxRsG4Os
    d2QpWiWOIphUdCBJ

    • Continua a far scorrere il plettro lungo il bordo sinistro dell'LCD per tagliare l'adesivo.

    • Stai attento a non impigliarti con il plettro nel cavo della scheda figlia dell'LCD.

  64. UQmLHqc2HHBjUXbp
    UQmLHqc2HHBjUXbp
    K1gfR3QZq6XnJQOm
    EIhHlcENpo3bUbwp

  65. X1vvVSJEdS2MfKXt
    X1vvVSJEdS2MfKXt
    OCbJAc2OGVcmHawu
    VFh6uti2L6VAjqnE

    • Se stai sostituendo anche il digitizer, puoi saltare questo passo.

    • Usa la parte piatta di uno spudger per grattare via l'adesivo rimasto lungo il perimetro del digitizer.

    • Prima di installare un nuovo LCD, usa dell'alcol isopropilico e un panno in microfibra per pulire qualsiasi rimasuglio di adesivo dal retro del digitizer. Aspetta diversi minuti in modo che l'alcol evapori del tutto prima di reinstallare l'LCD.

  66. 2ceATkLAxPml5bfB

    • Scalda la parte superiore del digitizer lungo il bordo sinistro per 1-2 minuti per ammorbidire l'adesivo.

  67. pBDMWCkPEs1SW6us
    pBDMWCkPEs1SW6us
    sVgGXZJLPHMnYJfK
    QUIFpYeNHDMNNYil

    • Piega leggermente il lato sinistro della cornice per creare una fessura tra il digitizer e la cornice stessa.

    • Infila un plettro nella fessura.

    • Se fai fatica a creare la fessura, scalda ulteriormente.

  68. ElfQpqAEg1THMLWa
    ElfQpqAEg1THMLWa
    KrkApiOpI4dUvyKS

    • Fai scorrere il plettro lungo il bordo sinistro del digitizer per tagliare l'adesivo.

  69. r2pumGtBvUjOTPFI

    • Scalda la parte frontale del digitizer lungo il bordo superiore per 1-2 minuti per ammorbidire l'adesivo.

  70. 4sro5wkQMB1NQUtU
    4sro5wkQMB1NQUtU
    bGCJTPQkOc5KAbBD
    JxnJeDiuAIWJSAKh

    • Continua a far scorrere il plettro attorno all'angolo superiore sinistro del digitizer per tagliare l'adesivo.

  71. 6FBrv2jsKREa6unN
    6FBrv2jsKREa6unN
    OJY2Ha3fDL3EY4ET

    • Fai scorrere il plettro lungo il bordo superiore del digitizer per tagliare l'adesivo.

  72. TbolnZoDvpHRPZVA

    • Scalda la parte superiore del digitizer lungo il bordo inferiore per 1-2 minuti per ammorbidire l'adesivo.

  73. kFD4FvkGuMSfU4CI
    kFD4FvkGuMSfU4CI
    iCH36HSxgM4Ic62I
    FGOj1k1YsPdyMLOF

    • Continua a far scorrere il plettro attorno all'angolo inferiore sinistro del digitizer per tagliare l'adesivo.

  74. w3LRoLNqVMLAjOUo
    w3LRoLNqVMLAjOUo
    QGJN5fhugdpQKwOO

    • Fai scorrere il plettro lungo il bordo inferiore del digitizer per tagliare l'adesivo.

  75. isIsfnyK316BmLCd

    • Scalda la parte superiore del digitizer lungo il bordo destro per 1-2 minuti per ammorbidire l'adesivo.

  76. I4pMFftKQqiqiT2s
    I4pMFftKQqiqiT2s
    teupd6JhMQ2WZX2W
    R6uv1AbiPiZY6LOL

    • Usa le mani per sollevare lentamente il lato sinistro del digitizer, aprendolo come un libro.

    • La posizione dei cavi del digitizer impedisce di sollevarlo direttamente dalla cornice.

  77. jUZEBXkPBN6vGZSC
    jUZEBXkPBN6vGZSC
    4MZXm4fKHyMa6S1V

    • Solleva il bordo destro del digitizer dal telaio fino ad un angolo di circa 45° per rimuoverlo.

    Where is the exact position of the adhesive under this digitizer? You sow removing it, but not where to put any adhesive on a new digitizer

    Marc -

    Likewise, what thickness would you recommend for replacing the adhesive, 1mm/2mm/4mm etc?

    Thanks

    Marc -

Conclusione

Per riassemblare il tuo dispositivo, segui questa guida al contrario.

Porta i tuoi rifiuti elettronici a un Riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova la comunità Risposte Nintendo Switch Lite per aiuto.

Autore

Craig Lloyd

Membro da: 10/02/16

35207 Reputazione

4 commenti

Great guide, but quick tip when removing the screen. There are two pieces of the screen sandwiched together and when I took mine apart, these two pieces came unstuck and ruined the screen itself. The digitizer was fine, but the LCD came apart. So make sure the opening pick gets under both of these parts rather than just the reflective back.

Bridger Caicedo -

I bought this Switch Lite with a broken LCD to repair and sell, so the screen was already blown out, but I had the same issue. The LCD was still connected to the digitizer and it actually peeled the LCD apart. As I said earlier, the LCD was already broke so it wasn’t a big issue, but I would of been fairly angry if it hadn’t of been.

Matthew D. H. -

it looks like it might be possible to do steps 1 - 10, then step 28, then steps 66 onwards, and reverse to reassemble, the guide isn’t clear why it would be required to do a full tear down, is there something that would make this method not work or more likely to cause further damage, if I’m just switching out the digitizer, pun intended.. :) ?

Johnmichael Quinlan -

Were I to guess, I would say that the full teardown guide is meant to apply to any, and all, scenarios, regardless of any unmentioned issues that a user may have.

Another possibility is that if a user has a damaged digitizer from a drop, or other type of impact(s); then by performing a full teardown, they may discover other elements in need of repair.

Jeff Blankenship Jr. -
