Sostituzione del lettore CD su una Xbox One X

Usa delle pinzette a becchi arrotondati per rimuovere la cover posizionata sopra la vite di destra del retro della console.

Usa un cacciavite Torx T10 per svitare le 2 viti da 12,6 mm sul retro della console.

Ruota la console di 90°.

Tira orizzontalmente la parte frontale della scocca superiore verso la parte anteriore della console finché non si blocca. Facendo ciò si liberano dalle loro sedi le clip di fissaggio della scocca superiore.

Ruota la console di 90° in modo da vederne il retro.

Solleva il lato sinistro della scocca superiore (visto dal retro della console) e fermati quando non riesci più a ruotarla.

Mentre continui a tenere alzato il lato sinistro della scocca superiore, spingi dal lato destro per liberare il case dal supporto della vite di destra.

Ruota ancora la scocca superiore portandola a un angolo di circa 75°.

Spingi la scocca superiore verso il basso e lontano dalla console per rimuoverla completamente.

Usa la punta di uno spudger, uno strumento di apertura o un'unghia per sbloccare l'aletta di bloccaggio incernierata del connettore ZIF sulla scheda anteriore.

Usa delle pinzette a punte arrotondate per sfilare il cavo dalla sua presa.

Usa un cacciavite Torx T8 per svitare le tre viti da 13,3 mm che uniscono la scheda anteriore alla copertura metallica superiore.

Tira via la scheda dalla copertura in metallo superiore e mettila da parte.

Usa un cacciavite Torx T10 per rimuovere le sei viti da 47,7 mm che fissano la copertura in metallo superiore alla scocca in plastica inferiore.

Usa un cacciavite Torx T8 per rimuovere le due viti da 7,5 mm che fissano il connettore a pressione alla copertura superiore metallica.

Infila l'estremità piatta di uno spudger sotto al connettore a pressione dalla parte opposta al cavo a nastro.

Fai leva con lo spudger per sollevare il connettore e staccarlo dalla scocca in metallo superiore.

Gira la console a testa in giù.

Solleva la scocca in plastica per rimuoverla dal case metallico e mettila da parte.

Rimuovi le 2 viti Torx T10 che fissano la copertura in metallo inferiore:

una vite da 7,7 mm

una vite da 11,4 mm

Solleva la scocca di metallo inferiore per rimuoverla dal resto della console.

Metti da parte la copertura in metallo inferiore.

Gira la console a testa in giù.

Usa un cacciavite Torx T10 per svitare le due viti da 11,4 mm che fissano l'alimentatore alla copertura metallica superiore.

Solleva il lettore CD in modo da sganciare l'aletta in metallo dall'alimentatore.

Appoggia il lettore CD sul telaio in metallo superiore sopra il disco rigido. Ti servirà abbastanza spazio per scollegare l'alimentatore dalla scheda madre.

Infila l'estremità piatta di uno spudger sotto alla schiuma grigio scuro, iniziando dall'angolo più vicino all'alimentatore e al bordo della console.

Solleva l'angolo.

Spingi lentamente lo spudger fino all'altro lato della schiuma finché non vedi emergere la punta piatta dello strumento.

Tira l'alimentatore verso l'alto per scollegarlo dalla scheda madre.

Dopo aver scollegato l'alimentatore dalla scheda madre, sollevalo dalla console mentre lo giri di lato.

Appoggia l'alimentatore sul suo lato appena fuori dal telaio in metallo superiore.

Scollega il cavo SATA sollevando il suo connettore sulla scheda madre.

Scollega il fascio di cavi che collega il lettore CD alla scheda madre tirando verso l'alto il suo connettore.

Solleva e rimuovi il drive ottico dalla console.

Sfila dal drive l'ammortizzatore di vibrazione.

Scollega il fascio di cavi dal lettore CD.

Scollega il cavo SATA dal lettore CD.

Usa un cacciavite a croce Phillips per svitare le quattro viti da 3,7 mm che fissano la copertura al lettore.

Rimuovi la copertura dal lettore CD.

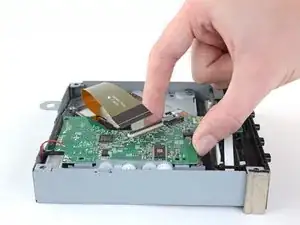

Usa la punta di uno spudger, un plettro o un'unghia per sganciare la piccola aletta di bloccaggio incernierata sul connettore ZIF del cavo a nastro più grande.

Usa la punta di uno spudger, un plettro o un'unghia per sganciare la piccola aletta di bloccaggio incernierata sul connettore ZIF del piccolo cavo a nastro vicino a quello più grande.

Usa la punta di uno spudger, un plettro o un'unghia per sganciare la piccola aletta di bloccaggio incernierata sul connettore ZIF del lungo cavo a nastro nell'angolo del lettore CD.

Usa un paio di pinzette per scollegare tutti e tre i cavi tirandoli nella direzione del cavo.

Usa un saldatore per dissaldare il cavo rosso nell'angolo della scheda del lettore CD.

Dopodiché dissalda anche il cavo nero a fianco. Usa delle pinzette a becchi smussati per tirare via i cavi dalla scheda.

Usa un cacciavite a croce Phillips per svitare le tre viti da 3,4 mm che fissano la scheda al case del lettore.

Solleva e rimuovi la scheda dal drive ottico e trasferiscila sul nuovo lettore.
