Sostituzione della pasta termica della PlayStation 3 Slim

Scritto Da: Theodore Brooks

Commenti: 1

Sostituzione della pasta termica della PlayStation 3 Slim

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Questa guida ti mostrerà come accedere e sostituire la pasta termica di una console Sony PlayStation 3 Slim (CECH-3001B), comunemente chiamata PS3. Questa guida è progettata per insegnare tecniche generali di manutenzione della console.

La pasta termica aiuta ad eliminare gli spazi o le lacune d'aria tra l'Unità di Elaborazione Centrale (CPU) e l'Unità di Elaborazione Grafica (GPU) sulla scheda madre della console, al fine di massimizzare il trasferimento di calore e la dissipazione del calore all'interno della console. Potrebbe essere necessario sostituire la pasta termica per un dispositivo se inizia a surriscaldarsi ripetutamente durante il normale funzionamento, quindi sapere come accedervi può risparmiare tempo e denaro.

Prima di seguire questa guida, assicurati che la console PS3 sia spenta e scollegata da qualsiasi fonte di alimentazione esterna.

Assicurati di lavare accuratamente le mani subito dopo aver maneggiato la pasta termica.

Strumenti

Passo 1

Capovolgi la console per rimuovere ogni vite dal guscio inferiore della console.
Utilizza uno spudger per sollevare delicatamente e rimuovere i copriviti. Usa un cacciavite Phillips #0 per rimuovere le viti sotto i copriviti.
Utilizza un cacciavite Phillips #0 per rimuovere la vite sotto l'adesivo di garanzia della console.
Utilizza un cacciavite Torx #8 per rimuovere le quattro viti lungo il bordo della console.

Passo 2

Un pannello rettangolare vicino all'adesivo di garanzia può essere sollevato a mano. È fissato alla copertura esterna della console e ruoterà una volta sollevato, quindi fai attenzione quando lo apri. Questo pannello copre una vite a testa blu mostrata nell'immagine.
Dovresti avere dodici viti in totale. Mettile da parte in un posto sicuro per usarle durante il rimontaggio.

Passo 3

Capovolgi la console e rimuovi il pannello del disco rigido della console. Premi con forza su di esso con il pollice e scorri verso destra per sbloccarlo.
Questo pannello ha alcune aperture direttamente sotto di esso.

Passo 4

Utilizza pollice e indice per inclinare il manico del disco rigido lontano dalla console.
Tira l'intero disco fuori dallo slot.
Potresti inizialmente avvertire una certa resistenza.

Passo 5

Posiziona la console in basso. Utilizza uno spudger per sollevare delicatamente il lato sinistro della console mentre alzi il lato destro con le mani.
La copertura si staccherà con un clic.
La copertura superiore potrebbe non staccarsi immediatamente, e ciò sarà più evidente sul lato sinistro. Non cercare immediatamente di staccare la copertura. Farlo potrebbe danneggiare la scocca.

Passo 6

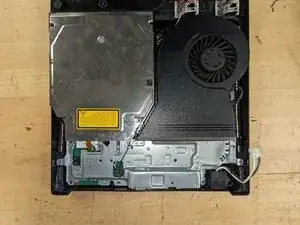

Rimuovi la copertura e ruota la console come mostrato.

Passo 7

Disconnetti i due cavi accanto all'alimentatore.

Power supply

Branden Bailey -

Passo 8

Rimuovi le due viti Phillips #0 nascoste sotto i cavi accanto alla batteria.

Passo 9

Con entrambe le mani, afferra saldamente e solleva delicatamente la batteria da entrambi i lati.
Fai attenzione quando sollevi la batteria, poiché attraverso di essa passano due lunghe linguette metalliche che la bloccano in posizione. Ciò causerà resistenza durante il sollevamento. Solleva la batteria verticalmente finché non è completamente libera da queste linguette per evitare danni sia a esse che alla batteria.

Passo 10

Disconnetti i tre cavi a nastro e i due cavi coassiali appena sotto il lettore Blu-ray.
Per rimuovere i cavi a nastro, tirali delicatamente verso l'alto dalla linguetta verticale presente in ciascun connettore. Per ulteriore assistenza nella disconnessione di vari tipi di cavi, consulta il documento "Riconoscere e Disconnettere i Connettori dei Cavi".
Quando riconnetti i cavi a nastro, è consigliabile utilizzare delle pinzette per evitare di piegarli.

Passo 11

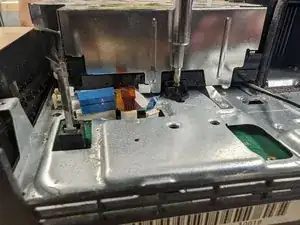

Utilizza uno spudger per staccare i cavi coassiali nero e bianco dai loro connettori sulla scheda madre. Sollevali vicino al punto in cui sono collegati, applicando poca forza.
Evita di utilizzare un cacciavite come mostrato nella foto. Non è sicuro contro le scariche elettrostatiche (ESD) e potrebbe danneggiare la scheda madre.
Per fissare nuovamente i cavi, allinea le estremità con i pin e premi con decisione con il dito, facendolo scattare in posizione.

Passo 12

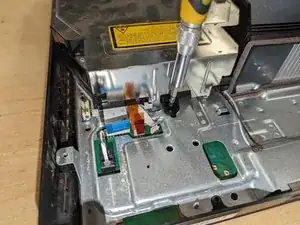

Rimuovi la vite nera Phillips #0 che fissa il lettore Blu-ray.

Passo 13

Ruota la console di 180°. Solleva il vassoio dei pulsanti della console dal bordo curvo e usa uno spudger per tirarlo fuori. Si staccherà in questo modo.
L'uso esclusivo delle mani potrebbe danneggiare questa parte, poiché il lettore Blu-ray la copre parzialmente.
Il vassoio dei pulsanti ha un cavo ancora collegato alla console, quindi non può essere spostato molto lontano. Per ora, posiziona il pezzo a testa in giù come mostrato nella terza immagine. Questo cavo è collegato a un connettore sotto il lettore Blu-ray.

Passo 14

NON sollevare troppo in alto il lettore di dischi Blu-ray o potresti rompere il cavo a nastro sottostante.
Solleva delicatamente il lettore di dischi.
Con attenzione, raggiungi sotto per staccare il cavo dalla scheda madre.

Passo 15

Disconnetti il piccolo cavo che collega il vassoio dei pulsanti alla scheda madre.

Passo 16

Sposta i cavi nero e bianco lontano dalla scheda madre.
I cavi sono trattenuti in posizione da ganci nel pannello della scheda madre. Presta attenzione a tirarli intorno ai ganci in modo che non si impiglino.

Passo 17

Rimuovi le cinque viti Phillips #0 sul case della scheda madre.
Ci sono due colori diversi di viti utilizzati qui, quindi tieni traccia di loro durante la conservazione.

Passo 18

Solleva il pannello della scheda madre dal case della console.
Puoi sollevare l'insieme in modo sicuro tenendo la ventola.
Il pezzo metallico indicato potrebbe allentarsi dopo aver rimosso l'insieme dal case. Nota la sua posizione e orientamento per il momento del rimontaggio.

Passo 19

Scollega il cavo che collega la ventola alla scheda madre.

Passo 20

Capovolgi l'insieme della scheda madre.

Passo 21

Rimuovi le viti che tengono in posizione le morsette del dissipatore di calore utilizzando un cacciavite Phillips #0.
Quando riavviti le morsette del dissipatore di calore sull'insieme della scheda madre, segui un modello alternato avvitando parzialmente ciascun lato di una morsetta alla volta. Fallo per entrambe le morsette. Ciò assicura una distribuzione uniforme della pasta termica.

Passo 22

Rimuovi le viti rimanenti sull'insieme.

Passo 23

Rimuovi la piastra posteriore dalla scheda madre.

Passo 24

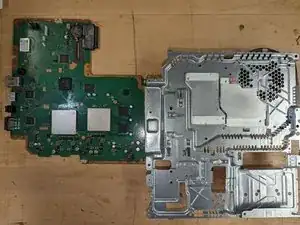

Separa la scheda madre dalla parte posteriore del case dell'insieme.
Fai attenzione alla parte curva dell'insieme posteriore indicata. Questa ha scanalature per vari connettori sulla scheda madre. Quando sollevi la scheda madre, potrebbe essere necessario spostarla via da questa parte affinché si stacchi liberamente.
Quando sollevi la scheda madre, la pasta termica potrebbe renderne difficile la rimozione. In tal caso, stacca con attenzione da due lati vicino al centro.
Fai attenzione quando stacchi la scheda madre. Una forza eccessiva CAUSERÀ la rottura della scheda madre.

Passo 25

Usa alcool isopropilico con fazzoletti o salviette con alcool per pulire delicatamente la vecchia pasta termica sui dissipatori di calore, sull'unità di elaborazione centrale (CPU) e sull'unità di elaborazione grafica (GPU).
Potrebbe essere necessario utilizzare più fazzoletti o salviette inumidite di alcool per pulire completamente la vecchia pasta termica.
NON utilizzare acqua per pulire nessuna di queste parti, solo alcool. Inoltre, evita di inzuppare il fazzoletto per evitare un eccesso di liquido sulla console. Assicurati di far asciugare bene la console dopo averla pulita con le salviette in alcool.

Passo 26

Applica circa mezzo grammo di pasta termica al centro dell'unità di elaborazione centrale (CPU) e altri mezzo grammo sull'unità di elaborazione grafica (GPU).
La pasta può essere applicata in qualsiasi motivo.
Applicare più della quantità specificata di pasta termica potrebbe renderne inutile l'applicazione.
NON applicare la pasta termica al dissipatore di calore.

Passo 27

Posiziona la scheda madre nuovamente nel case. Allinea le unità di elaborazione al dissipatore di calore come mostrato.
Non è necessario premere con forza. Avvitare di nuovo le morsette del dissipatore di calore garantirà una distribuzione uniforme della pasta termica.
A partire dal passo 22, segui gli step di questa guida in ordine inverso fino al passo 1 per riassemblare la PS3.
Assicurati di fare riferimento al passo 21 quando avviti le morsette del dissipatore di calore.

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso, a partire dal Passaggio 22.
