Introduzione
Se lo schermo del tuo iPhone 11 è rotto, non risponde al tocco o non riproduce immagini quando il telefono è acceso, usa questa guida per rimettere in funzione il tuo iPhone con un nuovo gruppo dello schermo.
Questa guida è scritta per i gruppi dello schermo con la piastra di schermatura in metallo del pannello LCD preinstallata. Se il tuo nuovo schermo non include la piastra, segui invece questa guida per completare la tua riparazione.
Il gruppo combinato altoparlante voce + sensori frontali collegato alla retro dello schermo è accoppiato in fabbrica al tuo esemplare di iPhone, quindi devi trasferire il gruppo stesso dal vecchio display al nuovo seguendo le istruzioni qui sotto. Il gruppo contiene l'illuminatore flood, che è parte integrante della funzionalità di sicurezza biometrica Face ID. Se viene danneggiato o sostituito, il Face ID smetterà di funzionare, quindi presta molta attenzione a non danneggiare alcun componente del gruppo nel corso di questa procedura. In caso di danni, soltanto tecnici "autorizzati" Apple potranno ripristinare la funzionalità Face ID.
Nota: la funzionalità True Tone viene disabilitata dopo la sostituzione dello schermo, perfino se è stato utilizzato uno schermo Apple originale.
-
-
Spegni il tuo iPhone prima di cominciare a smontarlo.
-
Rimuovi le due viti pentalobe da 6,7 mm nella parte inferiore del tuo iPhone.
-
-
-
Appoggia strisce sovrapposte di nastro adesivo trasparente sullo schermo dell'iPhone fino a coprire l'intera superficie.
-
Se non riesci a far aderire la ventosa nei prossimi passaggi, piega un pezzo di nastro resistente (come il nastro adesivo americano) come una maniglia e solleva lo schermo con quello.
-
-
-
Tira indietro la maniglia blu per sbloccare i bracci dell'Anti-Clamp.
-
Fai scorrere i bracci sul bordo sinistro o destro del tuo iPhone.
-
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una in davanti e una dietro.
-
Premi le ventose insieme per applicare l'aspirazione all'area desiderata.
-
-
-
Tira in avanti la maniglia blu per bloccare i bracci.
-
Ruota la maniglia in senso orario di 360 gradi o fino a quando le ventose iniziano ad allungarsi.
-
Assicurati che le ventose rimangano allineate l'una con l'altra. Se iniziano a scivolare fuori allineamento, allenta leggermente le ventose e riallinea i bracci.
-
-
-
Scalda un iOpener e fallo passare attraverso i bracci dell'Anti-Clamp.
-
Piega l'iOpener in modo che poggi sul bordo inferiore dell'iPhone.
-
Attendi un minuto per dare all'adesivo la possibilità di staccarsi e presentare uno spazio di apertura.
-
Inserisci un plettro di apertura nella fessura sotto lo schermo e la cornice di plastica, non lo schermo stesso.
-
Salta i tre passaggi successivi.
-
-
-
Usa un asciugacapelli, una pistola termica oppure prepara un iOpener e applicalo per circa un minuto al bordo inferiore dell'iPhone.
-
-
-
Se utilizzi un'unica ventosa, applicala sul bordo inferiore del telefono, evitando la parte curva del vetro.
-
-
-
Tira la ventosa con una pressione decisa e costante per creare un leggero spazio tra il pannello anteriore e il case posteriore.
-
Inserisci un plettro di apertura nella fessura sotto lo schermo e la cornice di plastica, non lo schermo stesso.
-
-
-
Fai scorrere il plettro di apertura attorno all'angolo in basso a sinistra e lungo il bordo sinistro dell'iPhone, tagliando l'adesivo che tiene in posizione il display.
-
-
-
Reinserisci il plettro sul bordo inferiore dell'iPhone e fallo scorrere lungo il lato destro per continuare a separare l'adesivo.
-
-
-
Abbassa leggermente il bordo destro del display (in direzione della porta Lightning).
-
Inserisci il plettro nell'angolo in alto a destra del telefono.
-
-
-
Continua a tirare lo schermo verso il basso (verso la porta Lightning) in modo da creare una fessura abbastanza grande per inserire il plettro di apertura.
-
Fai scorrere il plettro fino all'angolo superiore sinistro e taglia tutto l'adesivo rimanente dello schermo.
-
-
-
Apri l'iPhone sollevando il display dal lato sinistro, come la copertina posteriore di un libro.
-
Appoggia il display contro qualcosa di robusto.
-
-
-
Per accedere alle viti nel passo successivo, gira lo schermo sollevandolo delicatamente dal suo bordo inferiore.
-
-
-
Usa un cacciavite Y000 per rimuovere le tre viti, lunghe 1,1 mm, che fissano la staffa sopra il connettore della batteria.
-
-
-
Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
-
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo.
-
-
-
Usa un cacciavite Y000 per rimuovere le cinque viti da 1,1 mm che fissano la staffa della cover della scheda logica.
-
-
-
Usa uno spudger o un'unghia per staccare il connettore del cavo del pannello LCD.
-
Scollega il connettore del digitizer disposto accanto.
-
-
-
Usa la punta di uno spudger o un'unghia per scollegare il connettore del gruppo sensori del pannello frontale.
-
-
-

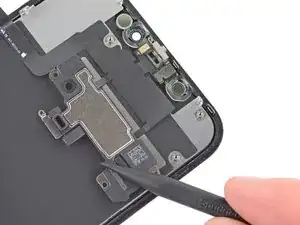

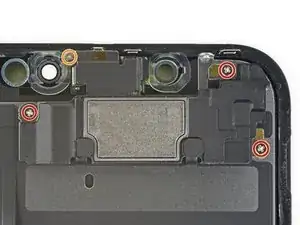

Rimuovi le quattro viti che fissano il gruppo altoparlante/sensori:
-
Tre viti a croce da 1,6 mm
-
Una vite tri-wing Y000 da 1,3 mm
-
-
-

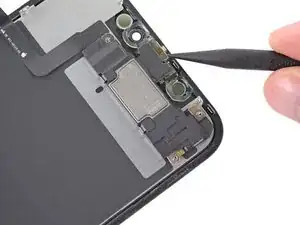

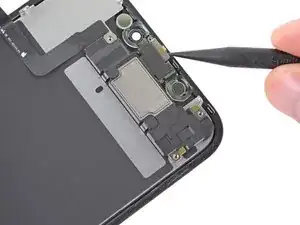

Usa la punta di uno spudger per far leva con delicatezza sul bordo superiore dell'altoparlante.
-
Ribalta il gruppo altoparlante, in direzione opposta al bordo superiore dello schermo.
-
-
-

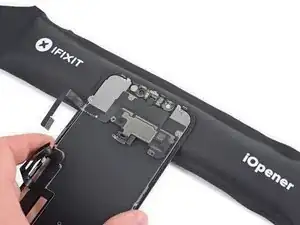

Usa un asciugacapelli, una pistola termica oppure prepara un iOpener e applicalo sulla parte frontale e superiore del display per 1-2 minuti in modo da ammorbidire l'adesivo che fissa i sensori.
-
-
-

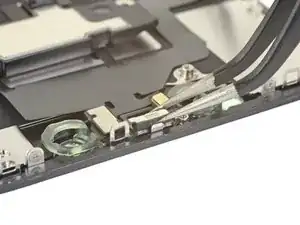

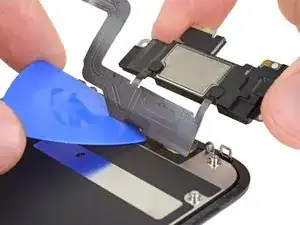

Fai scorrere con cautela il bordo del tuo plettro di apertura al di sotto del cavo flessibile sotto il microfono.
-

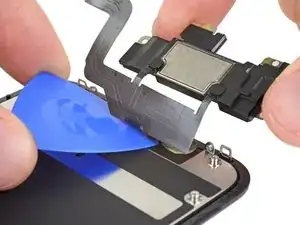

Torci delicatamente il plettro per separare il microfono, stando attento a non forzare o danneggiare il cavo flessibile.
-
Se necessario, usa la punta di uno spudger per finire di separare il microfono dal suo incavo nel pannello frontale.
-
-
-

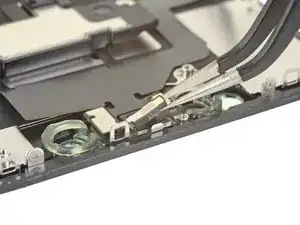

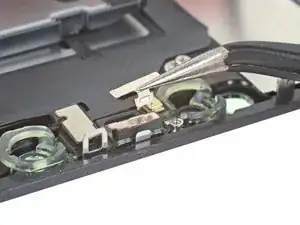

Usa delle pinzette per far scorrere la piccola staffa verso l'alto allontanandola dal sensore luce ambiente.
-
-
-

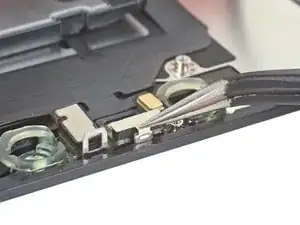

Usa delle pinzette per far oscillare il sensore luce ambiente e quindi per sollevarlo dal suo incavo nello schermo.
-
-
-

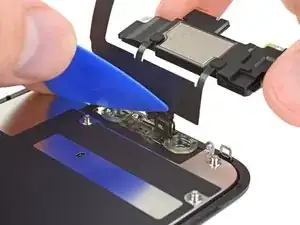

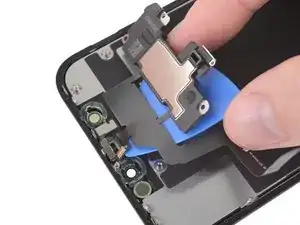

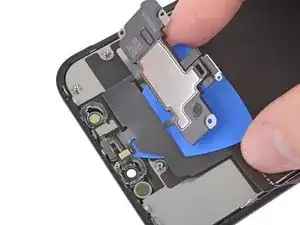

Con un'azione da sinistra verso destra, fai scorrere un plettro di apertura al di là del cavo flessibile e al di sotto del modulo sensore di prossimità + illuminatore flood.
-
Fai oscillare delicatamente e tira verso l'alto per separare il modulo dal suo incavo nel pannello frontale.
-
-
-

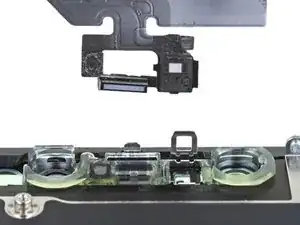

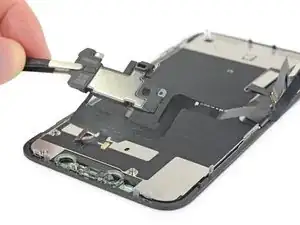

Rimuovi il gruppo altoparlante voce e sensori frontali.
-

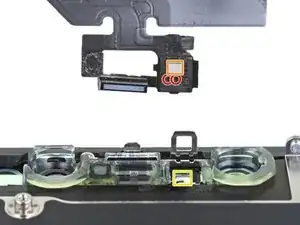

Sensore di prossimità
-
Illuminatore flood
-
Il modulo deve essere posizionato in modo che questi componenti siano liberi da qualunque adesivo.
-
Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
