Sostituzione diffusore e ventola Microsoft Surface Laptop 3 15"

Spegni il tuo laptop e scollega tutti i cavi.

Chiudi il laptop.

Gira il laptop al contrario e posizionalo sulla tua postazione di lavoro, con i piedini verso l'alto.

Ogni piedino ha una rientranza nascosta che semplificherà la rimozione.

Per essere sicuro che lo spudger sia nella rientranza, inseriscilo verso il lato lungo più vicino, spingendo parallelamente ai lati corti del laptop, come mostrato.

Inserisci la punta di uno spudger sotto uno dei due piedini posteriori, nel suo lato posteriore.

Spingi lo spudger sotto il piedino e fai leva per sollevarlo.

Ripeti e rimuovi il secondo piedino posteriore.

Inserisci la punta di uno spudger sotto uno dei due piedini frontali, sul suo lato frontale.

Spingi lo spudger sotto il piedino e fai leva per sollevarlo.

Ripeti e rimuovi il secondo piedino frontale.

Ricorda che i piedini frontali e posteriori sono diversi.

Nota che i piedini frontali sono direzionali e si incastrano solo in un modo.

Rimuovi la protezione adesiva da un gommino, allinealo sull'incavo di un piedino e premi per fissarlo.

Usa un cacciavite Torx T5 per rimuovere le quattro viti da 3 mm negli incavi dei piedini che fissano il case superiore al dispositivo.

Gira il dispositivo.

Apri lo schermo il più possibile.

Afferra il bordo superiore del case sopra alla tastiera e sollevalo per separarlo.

Solleva il bordo frontale del case superiore allontanandolo dal laptop, facendo attenzione a non tirare il cavo a nastro della tastiera e del touchpad al di sotto.

Inserisci la parte piatta di uno spudger sotto un bordo del connettore del cavo a nastro e fai leva per separarlo.

Rimuovi il cavo a nastro dalla scheda madre.

Rimuovi il case superiore.

Appoggia il case superiore su una superficie pulita, con la tastiera rivolta verso il basso.

Usa un cacciavite Torx T5 per rimuovere la vite da 2,7 mm che tiene fermo l'SSD.

Afferra l'estremità dell'SSD e allontanala dal suo connettore sulla scheda per rimuoverlo.

Usa un paio di pinzette per rimuovere i due pezzi di nastro adesivo nero che coprono gli angoli in basso a sinistra e in basso a destra della scheda madre.

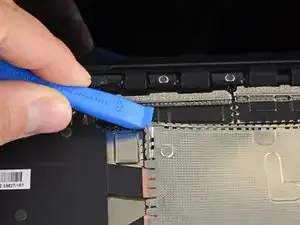

Usa uno strumento di apertura per fare leva sul bordo frontale della protezione in metallo che copre il diffusore.

Lavora sul perimetro della protezione, facendo leva a intermittenza, finché non riesci a rimuoverlo completamente.

Rimuovi la protezione del diffusore.

Usa la punta di uno spudger per ruotare l'aletta di bloccaggio verso l'alto sul connettore ZIF del cavo della ventola.

Usa un paio di pinzette per sfilare il cavo della ventola dal suo connettore.

Usa un cacciavite Torx T3 per rimuovere le dieci viti che tengono fermo il diffusore:

Due viti da 2,5 mm

Tre viti da 2,0 mm

Una vite da 3,0 mm

Due viti da 4,1 mm

Due viti da 3,4 mm

Allinea il diffusore con il perno di centraggio sulla scheda madre.

Stringi le viti di tensione della CPU con uno schema a "X"

Usa la punta del tuo dito per sollevare il bordo più a destra del diffusore verso l'alto e via dal piccolo perno di allineamento vicino al lato destro della ventola sul case inferiore.

Una volta che il diffusore ha liberato il perno, tira leggermente il bordo destro verso il lato anteriore del dispositivo.

Rimuovi il diffusore.
