Sostituzione fotocamere anteriori iPhone 11 Pro Max

Scritto Da: Jeff Suovanen

Commenti: 9

Sostituzione fotocamere anteriori iPhone 11 Pro Max

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per rimuovere e sostituire il gruppo della fotocamera anteriore (da selfie) di un iPhone 11 Pro Max. Nota che, se sostituisci questa parte, il Face ID non funzionerà più. Questa riparazione ripristinerà il funzionamento di una selfie cam guasta, ma solo Apple o un tecnico "autorizzato" Apple può ripristinare il Face ID.

Strumenti

Ricambi

Passo 1

Prima di iniziare, scarica la batteria del tuo iPhone al di sotto del 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se accidentalmente perforata.
Spegni il tuo iPhone prima di cominciare a smontarlo.
Rimuovi le due viti pentalobe lunghe 6,7 mm dal bordo inferiore del tuo iPhone.
L'apertura dello schermo dell'iPhone comprometterà le sue guarnizioni impermeabili. Assicurati di avere guarnizioni sostitutive prima di continuare con la guida: altrimenti, se hai intenzione di rimontare l'iPhone senza sostituire le guarnizioni, dovrai cercare di evitare l'esposizione a liquidi.

Wie soll mann das Handy ausschalten wenn das Display defekt ist oder nicht angeht?

Elias_Will Diamondblock - 12/04/20

Passo 2

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 3

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 4

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 5

Scalda un iOpener e fallo passare attraverso i bracci dell'Anti-Clamp.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma il calore estremo può danneggiare lo schermo o la batteria interna, quindi procedi con cautela.
Piega l'iOpener così che sia appoggiato sul bordo inferiore dell'iPhone.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto lo schermo e la sua scocca di plastica, non solo sotto lo schermo.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 6

Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che blocca il display, rendendone più semplice il distacco.
Usa un asciugacapelli o una pistola termica, oppure prepara un iOpener e applicalo al bordo inferiore dell'iPhone per circa un minuto per ammorbidire l'adesivo sottostante.

Passo 7

Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte curva del vetro.

Passo 8

Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.
Inserisci un plettro di apertura nella fessura.
L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

Passo 9

Fai scorrere il tuo attrezzo attorno all'angolo inferiore sinistro e lungo il bordo sinistro dell'iPhone per rompere l'adesivo che tiene in posizione il display.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i componenti interni.

Passo 10

Ci sono dei cavi delicati lungo il bordo destro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 11

Inserisci nuovamente il tuo plettro nell'angolo inferiore destro dell'iPhone e fallo scorrere lungo il lato destro del telefono per separare l'adesivo.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i cavi del display.

Passo 12

Il bordo superiore del display è fissato sia con la colla sia con delle clip.
Fai scorrere il plettro sotto il bordo superiore del display, mentre muovi o scuoti delicatamente il display verso il basso, in direzione della porta Lightning.
Inserisci il plettro nell'angolo superiore destro del telefono.

Passo 13

Continua a tirare lo schermo verso il basso (verso la porta Lightning) per poter creare una fessura larga abbastanza per il plettro.
Fai scorrere il plettro fino all'angolo superiore sinistro tagliando tutto l'adesivo di fissaggio del display rimanente.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare il gruppo dei sensori frontali.

Passo 14

Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

Passo 15

Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio, disponi il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Passo 16

Rimuovi le due viti tri-wing Y000 lunghe 1,3 mm che fissano la cover del connettore della batteria.
Nel corso di tutta questa procedura, per evitare di danneggiare il tuo iPhone, tieni traccia di ogni vite e assicurati che torni esattamente al suo posto.
In fase di rimontaggio, questo è il momento giusto di accendere il tuo iPhone e provarne tutte le funzioni prima di rimettere al suo posto il display e sigillarlo. Ricordati poi di spegnere completamente l'iPhone prima di riprendere il rimontaggio.

My Y000 didn’t work on my screws. Does anyone know why?!

Ivan -

Passo 17

Rimuovi la piastrina.

Passo 18

Usa uno spudger o un'unghia pulita per sollevare il connettore della batteria dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare la guarnizione di silicone nero che circonda questa e altre connessioni sulla scheda. Questi sigilli assicurano una protezione supplementare dall'intrusione di acqua e polvere.
Piega leggermente il connettore in modo che resti lontano dalla scheda logica per impedire che possa accidentalmente rientrare in contatto con lo zoccolo e quindi alimentare il telefono nel corso della riparazione.

The second connection from the battery to the daughterboard should also be disconnected even just as an extra precaution.

Keegen Payne -

Passo 19

Usa un cacciavite tri-wing Y000 per rimuovere le sei viti lunghe 1,3 mm che fissano la cover della scheda madre.

What do you do if one of the screws gets stripped? I can get it out.

Zach -

Solder a paper clip to it

Akeem Scrubb -

Passo 20

Rimuovi la piastrina metallica.

Passo 21

Usa uno spudger o unghia per la scollegare il connettore del cavo del pannello OLED.
Per riconnettere i connettori a pressione come questo, allineali con cura e premili da un lato finché non senti il clic di bloccaggio, quindi ripeti l'operazione dall'altro lato. Non premere in centro. Se il connettore non è perfettamente allineato, i pin possono piegarsi, provocando danni permanenti.

Passo 22

Usa uno spudger o un'unghia per scollegare il connettore del cavo del gruppo sensori frontali.
Usa uno spudger o un'unghia per scollegare il connettore del cavo del digitizer.
Se una parte qualsiasi del tuo schermo non risponde al tocco dopo la riparazione, scollega la batteria e poi rimetti al suo posto questo connettore. Accertati che scatti nella sua posizione e che nello zoccolo non ci siano polvere o altri tipi di ostruzione.

Passo 23

Rimuovi il gruppo schermo.
In fase di rimontaggio, fermati in questo punto se vuoi sostituire l'adesivo impermeabile attorno ai bordi dello schermo.

Passo 24

Usa uno spudger o un'unghia per disconnettere dai rispettivi zoccoli sulla scheda logica il proiettore di dot del Face ID e i cavi del sensore.

Passo 25

Spingi delicatamente lontano dalla scheda logica i connettori del cavo del Face ID per poter accedere al connettore sottostante, quello della fotocamera da selfie.
Scollega la fotocamera da selfie sollevando il suo connettore.

Passo 26

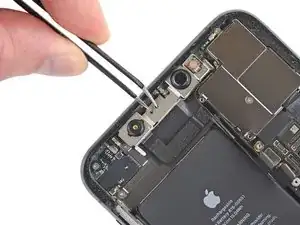

Afferra con delle pinzette il gruppo fotocamera anteriore, stando attento a non lasciare impronte digitali sui sensori.
Fai scorrere lievemente verso il basso e verso sinistra il gruppo fotocamera per liberarlo dal suo alloggiamento.

Passo 27

Rimuovi il gruppo con le fotocamere anteriori.

The interesting thing that camera frame has some very tender painting, you can touch it and it will be damaged, after cleanup - plastic on the frame will shine and looks ugly after assembly on the black surface. I dont know how to restore painting- be careful dont touch it

Alex Soul -

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte iPhone 11 Pro Max per trovare aiuto nella risoluzione dei problemi.
