Sostituzione fotocamere posteriori iPhone 11 Pro

Scritto Da: Jeff Suovanen
  • Commenti: 11
Sostituzione fotocamere posteriori iPhone 11 Pro

Difficoltà

Moderato

Passi

32

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per rimuovere e sostituire le fotocamere posteriori dell'iPhone 11 Pro. Tutti e tre i moduli fotocamera sono sostituiti in un blocco unico.

  1. LbkxGSvJZEEgrF5E
    LbkxGSvJZEEgrF5E
    6L21XBYpABoBhH2D

    • Prima di iniziare, scarica la batteria del tuo iPhone al di sotto del 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se accidentalmente perforata.

    • Spegni il tuo iPhone prima di cominciare a disassemblarlo.

    • Rimuovi le due viti pentalobe lunghe 6,7 mm dal bordo inferiore del tuo iPhone.

    • L'apertura dello schermo dell'iPhone comprometterà le sue guarnizioni impermeabili. Assicurati di avere guarnizioni sostitutive prima di continuare con la guida: altrimenti, se hai intenzione di rimontare l'iPhone senza sostituire le guarnizioni, dovrai cercare di evitare l'esposizione a liquidi.

  2. 6UPwoloGBO4tmVoS
    6UPwoloGBO4tmVoS
    BmSYPJmOy6dbHipF
    efLfshnM2MVKmJNi

    • Se inserito troppo a fondo, un plettro per l'apertura può danneggiare il tuo dispositivo. Segui i passi di questa guida per segnare il tuo plettro ed prevenire eventuali danni.

    • Misura 3 mm dalla punta del plettro e segna questa distanza con un pennarello indelebile.

    • Puoi anche segnare gli altri angoli del plettro con altre misure.

    • Alternativamente, ferma con del nastro adesivo una moneta al plettro a 3mm dalla sua punta.

    Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

    Sloan Looney -

    Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

    Clay Eickemeyer -

    I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

    Clay Eickemeyer -

    what fix kit?

    Meow Purr -

    My fix kit didn't include an opening pick either

    WILLIAM HARRIS -

    Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

    AndyF -

    My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

    Gijs Leegwater -

  3. kMsewW44bewZbNfp
    kMsewW44bewZbNfp
    uYAyIak1V6CS3PKf
    fsRChgaGPQdbphkO

    • Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.

    • Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.

    • Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.

    • Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.

    • Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

  4. 4c5RSpGTFrARtLNK
    4c5RSpGTFrARtLNK
    1LBPpNOIeynOCMBm
    IwVaj1AYIWbeNimg

    • I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.

    • Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.

    • Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.

    • Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.

    • Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.

    • Premi le ventose insieme per farle aderire sull'area desiderata.

    • Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

  5. Pf3onYtdaiRUOhqN
    Pf3onYtdaiRUOhqN
    2jRrPDHS4eKgy1Eo
    TsFRheOlivPqQXqR

    • Tira la manopola blu in avanti per bloccare i bracci.

    • Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.

    • Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

  6. 2n2vtpITTf2B4BWJ
    2n2vtpITTf2B4BWJ
    WajhQnMUZbHLPX3C
    NADBReiAqCArWFEY

    • Scalda un iOpener e fallo passare attraverso i bracci dell'Anti-Clamp.

    • Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma il calore estremo può danneggiare lo schermo o la batteria interna, quindi procedi con cautela.

    • Piega l'iOpener così che sia appoggiato sul bordo inferiore dell'iPhone.

    • Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.

    • Inserisci un plettro di apertura sotto lo schermo e la sua scocca di plastica, non solo sotto lo schermo.

    • Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.

    • Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.

    • Salta i prossimi tre passi.

  7. d6gA5NBu2NbjEsfB

    • Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che blocca il display, rendendone più semplice il distacco.

    • Usa un asciugacapelli o una pistola termica, oppure prepara un iOpener e applicalo al bordo inferiore dell'iPhone per circa un minuto per ammorbidire l'adesivo sottostante.

    I used a regulated heating gun, 180 degree celsius, 60 percent airstream, moving constantly around the edges for two minutes - works great for me.

    einhanseat -

  8. xApUorJVqLmnvAqr
    xApUorJVqLmnvAqr
    UYM42PrMQEFimFv5

    • Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte curva del vetro.

  9. 1ZlJiB3cH2sYVwsx
    1ZlJiB3cH2sYVwsx
    be6XIlGGWgPnqZTM
    L6NsOsZdaLBouZCA

    • Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.

    • Inserisci un plettro di apertura nella fessura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.

    • L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

  10. hXSemL5tsEQJNFZA
    hXSemL5tsEQJNFZA
    bZsbS2aXaPMHJxah
    jPLaMbnKVoBFPfSC

    • Fai scorrere il tuo attrezzo attorno all'angolo inferiore sinistro e lungo il bordo sinistro dell'iPhone per rompere l'adesivo che tiene in posizione il display.

    • Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i componenti interni.

  11. WCFcKdDpnr21Pl4c

    • Ci sono dei cavi delicati lungo il bordo destro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

  12. auTkko2cW4IUAcE6
    auTkko2cW4IUAcE6
    46EwquCePv3oqxLZ
    AEvnUZvw43b1AC5W

    • Inserisci nuovamente il tuo plettro nell'angolo inferiore destro dell'iPhone e fallo scorrere lungo il lato destro del telefono per separare l'adesivo.

    • Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i cavi del display.

  13. uBmqNpfMKdUBoicH
    uBmqNpfMKdUBoicH
    bTt1HvhgIQuqWGQC
    CSrEBFjvO4PgSclU

    • Il bordo superiore del display è fissato sia con la colla sia con delle clip.

    • Fai scorrere il plettro sotto il bordo superiore del display, mentre muovi o scuoti delicatamente il display verso il basso, in direzione della porta Lightning.

    • Inserisci il plettro nell'angolo superiore destro del telefono.

  14. 6YNGmUhBWKD5YvDq
    6YNGmUhBWKD5YvDq
    gRknZVuFgDoe53Mc

    • Continua a tirare lo schermo verso il basso (verso la porta Lightning) per poter creare una fessura larga abbastanza per il plettro.

    • Fai scorrere il plettro fino all'angolo superiore sinistro tagliando tutto l'adesivo di fissaggio del display rimanente.

    • Non inserire il plettro per più di 3 mm, poiché potresti danneggiare il gruppo dei sensori frontali.

  15. 2CSeKuoOEhODIjSy

    • Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

  16. mXOCfJXiMAheRjym
    mXOCfJXiMAheRjym
    xBWWnqihDkrF1TRY
    FE1JHtrvAdRhANSo

    • Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.

    • Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.

    • Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.

    • Durante il rimontaggio, disponi il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

  17. Z2WrG4JwsUhGcGB2
    Z2WrG4JwsUhGcGB2
    JWNhD4GvXkRpoQAL

    • Rimuovi le due viti tri-wing Y000 lunghe 1,3 mm che fissano la cover del connettore della batteria.

    • Nel corso di tutta questa procedura, per evitare di danneggiare il tuo iPhone, tieni traccia di ogni vite e assicurati che torni esattamente al suo posto.

    • In fase di rimontaggio, questo è il momento giusto di accendere il tuo iPhone e provarne tutte le funzioni prima di rimettere al suo posto il display e sigillarlo. Ricordati poi di spegnere completamente l'iPhone prima di riprendere il rimontaggio.

    I have the Mako Driver kit. The Y000 in that doesn’t work. it doesn’t seem to work for these screws. Almost feel like the tip needs to be ground down to fit the Y screw.

    Lawrence -

    German translation says "3 screws” but there are only 2.

    Markus Mohr -

  18. OgQTcXYyZRo5vJsb

    • Rimuovi la piastrina.

  19. 2gWwX3AHwMbhWX6W
    2gWwX3AHwMbhWX6W
    dqJABDOnp5hwN6XZ

    • Usa uno spudger o un'unghia pulita per sollevare il connettore della batteria dal suo zoccolo sulla scheda logica.

    • Cerca di non danneggiare la guarnizione di silicone nero che circonda questa e altre connessioni sulla scheda. Questi sigilli assicurano una protezione supplementare dall'intrusione di acqua e polvere.

    • Piega leggermente il connettore in modo che resti lontano dalla scheda logica per impedire che possa accidentalmente rientrare in contatto con lo zoccolo e quindi alimentare il telefono nel corso della riparazione.

  20. Z26YoxLDe11y5mex
    Z26YoxLDe11y5mex
    1rTRfuqFVGP6T2T1

    • Usa un cacciavite tri-wing Y000 per rimuovere le sei viti lunghe 1,3 mm che fissano la cover della scheda madre.

  21. dHsl6hq5IjHZKSUJ

    • Rimuovi la piastrina metallica.

  22. WaVvFoq5LCDrrT36
    WaVvFoq5LCDrrT36
    IqhURUEIED53smYH

    • Usa uno spudger o unghia per la scollegare il connettore del cavo del pannello OLED.

    • Per riconnettere i connettori a pressione come questo, allineali con cura e premili da un lato finché non senti il clic di bloccaggio, quindi ripeti l'operazione dall'altro lato. Non premere in centro. Se il connettore non è perfettamente allineato, i pin possono piegarsi, provocando danni permanenti.

  23. VFrHSUObIL4gwGtW
    VFrHSUObIL4gwGtW
    FDa3XqqCIbaVBLvK
    MComHMGCWYe4LgaK

    • Usa uno spudger o un'unghia per scollegare il connettore del cavo del gruppo sensori frontali.

    • Usa uno spudger o un'unghia per scollegare il connettore del cavo del digitizer.

    • Se una parte qualsiasi del tuo schermo non risponde al tocco dopo la riparazione, scollega la batteria e poi rimetti al suo posto questo connettore. Accertati che scatti nella sua posizione e che nello zoccolo non ci siano polvere o altri tipi di ostruzione.

  24. VmR1UZuuIhnHZbYj

    Between steps 20 & 21, use a Y000 driver to remove two 1.3 mm screws securing the sensor cable cover bracket, then carefully remove the long and narrow bracket.

    randy -

  25. EGDxnTEYHVJ6PPHk
    EGDxnTEYHVJ6PPHk
    PMjefRryvd6gLiC1

    • Usa un cacciavite tri-wing Y000 per rimuovere le due viti lunghe 1,5 mm sul lato sinistro della cover delle fotocamere posteriori.

  26. Kki15QItFVV2lDTD
    Kki15QItFVV2lDTD
    g4KNeCFKHPviwoQL

    • Rimuovi la cover del cavo flessibile del Face ID.

    • In fase di rimontaggio, re installa la cover in modo che tenga i cavi flessibili separati dalla batteria. Non cercare di infilarla tra i cavi flessibili e la zona della scheda logica e delle fotocamere.

  27. eiaShyMxuaQbDQa1
    eiaShyMxuaQbDQa1
    UUSQaU3BLltIGObD

    • Usa un cacciavite tri-wing Y000 per rimuovere le due viti lunghe 1,2 mm che fissano la cover delle fotocamere posteriori.

  28. hGEvOrRKW5hHidUG
    hGEvOrRKW5hHidUG
    TKHAJVOqVZEMueT2
    l3WShqvSZA5dVaZO

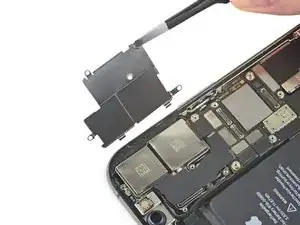

    • Alza dal bordo vicino alla batteria la piastra che copre le fotocamere e rimuovila.

    • Per rimontare la cover, segui le immagini in senso esattamente opposto: per prima cosa, abbassa il bordo esterno finché le due linguette sporgenti della piastra si inseriscono correttamente nella staffa bordo esterno del modulo della fotocamera. Quindi chiudi la cover con un movimento a cerniera.

    • Se le due linguette non sono ben infilate, la cover non può disporsi in orizzontale.

  29. bAjnlB3yvUlNFWgX
    bAjnlB3yvUlNFWgX
    QSpNHZ2qmtRFtV1L
    nMwQf6xpHJiYvCKx

    • Usa uno spudger o un'unghia per scollegare, sollevandoli dal loro zoccolo, i connettori dei cavi delle prime due fotocamere.

  30. vi3nIoUcXZwwTvFn
    vi3nIoUcXZwwTvFn
    Xd5YOCOIxuURIM5y

    • Usa uno spudger per scollegare la terza fotocamera: il suo connettore si trova al di sotto del cavo che hai disconnesso nel passo precedente.

  31. UML55ovaEuDQhMri
    UML55ovaEuDQhMri
    E4hhXTmPZRS44Tmv

    • Fai scorrere l'estremità a punta del tuo spudger sotto il bordo sinistro del gruppo fotocamere.

    • Fai leva delicatamente per liberare l'insieme delle fotocamere dall'iPhone.

    • Il gruppo fotocamere non è incollato, ma è incastrato nel suo alloggiamento.

  32. BUWa2sFsYfmjRDhb

    • Rimuovi il gruppo con le tre fotocamere posteriori.

Conclusione

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.

Per riassemblare il tuo dispositivo, segui i passi descritti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte iPhone 11 Pro per trovare aiuto nella risoluzione dei problemi.
