Sostituzione gruppo Taptic Engine iPhone XS

Passo 1

Prima di iniziare, scarica la batteria del tuo iPhone sotto il 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se viene perforata accidentalmente.
Spegni il tuo iPhone prima di iniziare lo smontaggio.
Rimuovi le due viti Pentalobe lunghe 6,9 mm sul lato inferiore dell'iPhone.
L'apertura del display dell'iPhone comprometterà le sue tenute impermeabili. Procurati tenute di ricambio prima di procedere al passo successivo oppure stai attento ad evitare di esporre il tuo telefono ai liquidi se non sostituisci le guarnizioni.

Der Original Akku ist codiert. Egal, ob man einen zweiten Apple Original Akku oder einen neuen Fremdakku einbaut erscheint bereits in den Einstellungen eine "Wichtige Batterienachricht" mit einem roten Punkt. "Unbekanntes Bauteil" und die "Informationen zum Batteriezustand" sind nicht verfügbar. Diese Nachricht verbleibt immer und nervt auf Dauer immens.

Der Akku muss angelernt werden und dieses können von jetzt an nur authorisierte Apple Servicebetriebe und diesen ist es durch Apple verboten die notwendige Info weiterzugeben.

Dies ist nicht zu verwechseln mit der bereits bekannten Rekalibrierung seit iOS 14.5.

Seit dieser neuen Codierung kostet der Akkutausch bei Apple auch nicht mehr 75 € sondern aktuell 99 € (Stand Novmber 2023 in Deutschland).

Damit sind künftig alle nicht authorisierten Servicebetriebe raus - denn wer will schon dauernd diese Mitteilung auf dem Bildschirm haben?

Überlegt vorher, ob unter diesen Bedingungen ein eigener Akkutausch noch sinnvoll ist .....

Manfred Wachtel -

Lieben Dank @manfredwachtel ! Mehr Infos dazu haben wir auch in unserem Blog zusammengefasst: https://de.ifixit.com/News/78890/teileko...

Sandra Hiller -

Passo 2

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 3

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

The anti clamp is a much needed tool

It makes opening the phone a breeze.

Lon

lon isfall -

Passo 4

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 5

Scalda un iOpener e infilalo tra i bracci dell'Anti-Clamp.
Puoi anche utilizzare un asciugacapelli, una pistola termica o una piastra riscaldante, ma il calore eccessivo può danneggiare lo schermo e/o la batteria interna, quindi procedi con cautela.
Piega l'iOpener in modo che si appoggi sul bordo inferiore dell'iPhone.
Aspetta un minuto per dare all'adesivo la possibilità di scollarsi e creare un'apertura.

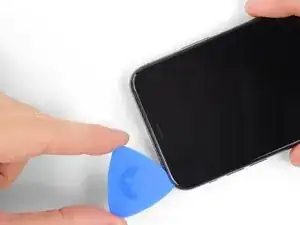

Inserisci un plettro di apertura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.
Se l'Anti-Clamp non crea un'apertura sufficiente, applica più calore all'area e gira la manopola di un quarto di giro.
Non girare la manopola di più di un quarto di giro alla volta e attendi un minuto tra ogni rotazione. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta i prossimi tre passaggi.

Passo 6

Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che blocca il display, semplificando l'apertura.
Usa un asciugacapelli oppure prepara un iOpener e applicalo per circa un minuto al bordo inferiore dell'iPhone per ammorbidire l'adesivo sottostante.

Passo 7

Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte curva del vetro.

Passo 8

Tira la ventosa applicando una trazione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.
Inserisci un plettro di apertura nella fessura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.
L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

It seems like I need a third hand to do this. To hold the phone; hold the suction cup; and push the pick in the space.

haroldappel -

Passo 9

Fai scorrere il tuo attrezzo di apertura attorno all'angolo inferiore sinistro e lungo il bordo sinistro dell'iPhone per rompere l'adesivo che tiene in posizione il display.
Non inserire il plettro di apertura per più di 3 mm, altrimenti potresti danneggiare i componenti interni.

Passo 10

Sul bordo destro del tuo iPhone ci sono cavi delicati. Non inserire il plettro di apertura in questa zona, altrimenti potresti danneggiare i cavi.

Passo 11

Inserisci nuovamente il tuo attrezzo nell'angolo inferiore dell'iPhone e fallo scorrere lungo il lato destro del telefono per separare l'adesivo.
Non inserire il plettro per più di 3 mm, altrimenti potresti danneggiare i cavi dello schermo.

Passo 12

Il bordo superiore del display è fissato sia con la colla sia con delle clip.
Fai scorrere il plettro sotto il bordo superiore del display, mentre muovi o scuoti delicatamente il display verso il basso, in direzione della porta Lightning.
Se ci metterai troppa forza, le clip si romperanno. Lavora con cautela e pazienza.
Non inserire il plettro per più di 3 mm, altrimenti potresti danneggiare il gruppo dei sensori frontali.
Fai scorrere il plettro nell'angolo opposto e taglia tutto l'adesivo rimanente.

Passo 13

Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

Passo 14

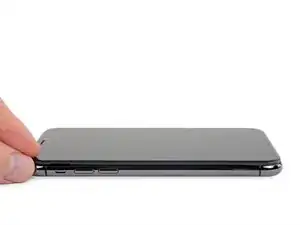

Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio poni il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Open from the LEFT. Photo confused me and I came very close to damaging my phone by opening from the wrong side.

charlotte -

Passo 15

Rimuovi le cinque viti che tengono in posizione la staffa del connettore della scheda logica, delle seguenti lunghezze:
Tre viti tri-wing Y000 da 1,0 mm
Una vite tri-wing Y000 da 1,3 mm
Una vite a croce Phillips #000 da 3,7 mm
Durante la riparazione tieni traccia di ogni vite e assicurati di rimetterle tutte esattamente dove erano prima per evitare di danneggiare il tuo iPhone.

The ribbon makes the 1.3 mm screw a little tricky. Use one hand to hold the display at a 90 degree or smaller angle to create the slack necessary to get the screw driver in place.

charlotte -

I tracked my screws by using my kids fridge magnets to hold each screw size and placing a piece of masking tape below with the screw size.

charlotte -

I stripped a screw ugh

Tresia -

Where can i buy a One 1.3 mm Y000 screw

Ismail -

FYI: I used a tiny piece of scotch tape to hold those 1mm screws in place while aligning the magnetic screwdriver. Otherwise they are so tiny the magnetic bit pulls them right out the hole.

Jeff Miller -

Passo 16

Rimuovi la staffa.
La staffa può opporre una lieve resistenza al distacco. Sollevala delicatamente ma in modo fermo per staccarla.
In fase di riassemblaggio, ecco il momento giusto per accendere il tuo iPhone e verificare tutte le funzioni prima di rimontare e sigillare il display. Non dimenticare poi di rispegnere l'iPhone prima di continuare.

During reassembly, pause here to check function. Gently reattach the top of the display to the base to test face ID.

charlotte -

Passo 17

Usa la punta di uno spudger o un'unghia pulita per staccare il connettore della batteria sollevandolo dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare le guarnizioni in silicone nero intorno a questa e altre connessioni della scheda. Queste guarnizioni forniscono un'ulteriore protezione contro l'intrusione di acqua e polvere.
Piega lievemente il connettore per distanziarlo dalla scheda logica ed evitare che questo possa fare contatto con lo zoccolo e quindi alimentare il telefono nel corso della tua riparazione.

Passo 18

Usa la punta di uno spudger o un'unghia per staccare il connettore del gruppo sensori del pannello frontale.

In my phone the connector made poor contact with the socket resulting in no sound audible through the phone receiver/headset. There was an overhang of insulation close to the socket which I believe may have prevented a good connection. So if you have these kinds of audio problems you might see if this is the problem.

goblazers -

Passo 19

Usa uno spudger o un'unghia per staccare il connettore del cavo del pannello OLED.
Per ricollegare connettori a pressione come questo, premi su un lato finché senti il clic di bloccaggio, poi ripeti l'operazione dall'altro lato. Non premere dal centro. Se il connettore è disallineato può piegarsi, danneggiandosi irreparabilmente.

Shine a bright light here to help you align the connector. Eventually, the right side snapped in first.

charlotte -

On reassembly, use the pad of your fingertip to reconnect.

charlotte -

Passo 20

Usa uno spudger o un'unghia per staccare il connettore del touchpad dal suo zoccolo.
La posizione incassata di questo connettore ne rende difficile il reinserimento. Prenditi tutto il tempo che ti serve e allinealo accuratamente, quindi premilo delicatamente in posizione con la punta del dito, prima da un lato e poi dall'altro. Dovresti sentire un clic quando scatta in posizione.
Se qualsiasi parte del tuo schermo non reagisce più dopo la tua riparazione, disconnetti la batteria, rimuovi e riattacca questo connettore assicurandoti che ci sia un clic quando si incastra nella sede e che non ci sia polvere o altro nello zoccolo.

Reassembly: reconnecting the press connectors upon reassembly was so hard, even for the ones not seated in a recessed location !! It took me two days to get them reconnected. What helped me was to shine bright lights on all sides of the iPhone and then hold the iPhone vertically like a book and press it in that way. They are now all in, but the touchscreen functionality has disappeared :( so I will need to reconnect that one.

natialollie -

Passo 21

Il cavo flessibile del gruppo sensori del pannello frontale è incollato ma con adesivo poco tenace.
Solleva delicatamente il cavo finché non si stacca.

Will replacing camera and sensors fix damaged face I'd

Siddhartha Chowdhury - 04/03/20

No, FaceID will be disabled because the original sensors are paired with the logic board.

Arthur Shi - 04/03/20

Passo 22

Rimuovi il gruppo display.
In fase di riassemblaggio, fermati qui se vuoi sostituire l'adesivo impermeabile attorno ai bordi del display.

I wish the reassembly directions were separate. I forgot to pause here to do the waterproof seal.

charlotte -

Geez, I blazed right past that small line to replace the waterproof seal. Needs to be called out much larger.

Jeff Miller -

Passo 23

Rimuovi le cinque viti di fissaggio delle due staffe sotto il Taptic Engine e l'altoparlante principale:
Una vite tri-wing Y000 da 1,0 mm
Due viti a croce Phillips da 1,3 mm
Una vite a croce Phillips da 1,7 mm
Una vite a croce Phillips da 1,8 mm

Bonjour,

Plus pratique avec une Y000. Dans mon cas c’était impossible en Y00.

Bonne journée. :)

Pascal Prugna -

got stuck on the 1.8 mm screw and had to abort. The Phillips head provided “PH000” didn’t quite fit and stripped the screw.

Jimmy Zhang -

kit doesn’t come with the right screwdrivers for this step!! :(

R.J. -

I ended up skipping this step through 32. It’s not necessary to take the speaker and taptic thing off. I just used the thin black spudger flat edge and pried under the battery on the L-shaped edge and dislodged the adhesive and then did the same on the top edge. You will end up bending the old battery but that’s ok—just don’t poke it. keep poking the flat edge of the spudger in there kind of like a knife to break the adhesive. once you get at least two spots of the adhesive pulled, the rest comes up quite easily when you lift the whole battery.

R.J. -

Passo 24

Le staffe aderiscono leggermente alla parte sottostante.

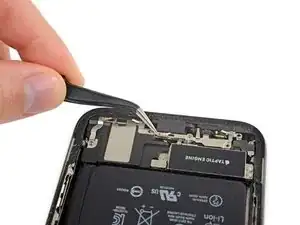

Solleva delicatamente ciascuna staffa per staccarla e rimuoverla, stando attento a non piegarla.
Se necessario, applica un po' di calore con un asciugacapelli o una pistola termica per ammorbidire l'adesivo. (È sconsigliato disporre un iOpener sulla staffa, perché questo potrebbe piegare i contatti a molla disposti sulla parte superiore).

Passo 25

Rimuovi la singola vite a croce Phillips da 1,9 mm che fissa la cover del connettore dell'altoparlante.

screew is 1,81mm

Boni Zei - 28/04/20

Passo 26

Rimuovi la cover del connettore dell'altoparlante.

Passo 27

Usa la punta di uno spudger per sollevare e scollegare il connettore dell'altoparlante.

Passo 28

Quando fai leva per staccare l'altoparlante, fai attenzione a non danneggiare il cavo flessibile dell'altoparlante che hai appena scollegato. Se necessario, piegalo verso la batteria in modo da lasciare spazio all'estrazione dell'altoparlante.
Inserisci uno spudger sotto il bordo superiore dell'altoparlante, vicino al bordo del case dell'iPhone.
Fai leva e solleva leggermente il bordo superiore dell'altoparlante.
In fase di rimontaggio dell'altoparlante, controlla la posizione del cavo flessibile e accertati che non rimanga intrappolato sotto l'altoparlante stesso.

Passo 29

Mentre fai leva sull'altoparlante, usa delle pinzette per staccare la striscia ammortizzante in plastica dal bordo superiore dell'altoparlante.
Se necessario, applica un po' di calore per ammorbidire l'adesivo e rendere più facile il distacco della striscia ammortizzante.

Passo 30

Tenendo l'altoparlante dai lati, fallo oscillare da un lato all'altro per separare l'adesivo che lo fissa al bordo inferiore dell'iPhone.
Tira l'altoparlante in direzione opposta al bordo inferiore dell'iPhone finché non si stacca la guarnizione adesiva.

Passo 31

Rimuovi l'altoparlante.
La guarnizione adesiva dell'altoparlante non è riutilizzabile. Stacca con delle pinzette tutti residui dell'adesivo.
Per favorire la protezione da acqua e polvere, sostituisci la guarnizione adesiva in fase di riassemblaggio. Per un'adesione ottimale, predisponi l'area pulendola con un po' di alcol isopropilico e un panno privo di pelucchi oppure un filtro da caffè americano. Metti la nuova guarnizione sull'altoparlante e quindi installa l'altoparlante stesso.

Why is the speaker gasket not included or offered as required parts when you sell a battery?

Daryl - 15/09/22

I thought my speaker gasket was also missing, however looking back into the part box I found it tucked under the flap at the other (unopened) side of the box. Glad I took a second (and closer) look. IFIXIT needs to do a better job securing very small parts as it is very easy for these types of parts to get jostled during shipping and then could fall out or stuck in the box unnoticed. I've purchased iFixit products for more than 10 years and am super satisfied their quality in parts and provided instructions. Hopefully they'll make some adjustments to their shipping containers as I'd love to continue using them.

gelatofanatic -

My speaker gasket was stuck to the inside of the box also. Unfortunately it has the back peal removed and has stuck itself to the cardboard box. I tried to remove it but it was firmly attached. Bummer. This is my first iFixIt. Please package it more carefully as the other person said.

Austin Abercrombie -

I can't find mine in the part box. Is it possible it was excluded?

Jeff Feazell -

It might have fallen out. Search in the crevasses of the box. If you still cannot find it contact iFixit.

Dane Elliott-Dyson -

Update to last comment, I looked again at the listing for the battery with and without the "fix it kit". I ordered without, and apparently, the speaker gasket is part of the kit. Will need to order separately and take the phone apart again and replace the seal and battery adhesive again to install the gasket.

Jeff Feazell -
