Sostituzione gruppo schermo MacBook Pro 13" Touch Bar 2018

Accendi il tuo Mac e apri Terminal.

Copia e incolla il seguente comando (oppure digitalo esattamente) in Terminal:

sudo nvram AutoBoot=%00

Premi [return]. Se richiesta, inserisci la tua password di amministratore e premi di nuovo [return]. Nota: il tuo tasto return può essere etichettato anche come ⏎ o "enter."

sudo nvram AutoBoot=%03

Usa un cacciavite pentalobe P5 per rimuovere le sei viti fissaggio della cover inferiore.

Due viti da 6,2 mm

Quattro viti da 3,4 mm

Applica una ventosa alla cover inferiore in centro vicino alla parte anteriore del MacBook Pro.

Tira la ventosa per creare una sottile fessura tra la cover inferiore e la scocca.

Inserisci l'angolo di un plettro di apertura nello spazio tra la cover inferiore della scocca.

Fai scorrere il plettro di apertura attorno all'angolo più vicino, fino a metà strada del lato del case.

Ripeti il passo precedente sul lato opposto, facendo scorrere il plettro di apertura sotto la cover inferiore e lungo il lato per poter sganciare la seconda clip.

Inserisci il plettro di apertura di nuovo sotto il bordo anteriore del case inferiore, vicino a uno dei fori delle viti più centrali.

Applica una decisa torsione al plettro per liberare la terza clip di fissaggio.

Ripeti questa procedura vicino all'altro dei fori più centrali delle viti, liberando così la quarta clip.

Tira la cover inferiore con decisione verso la parte anteriore del MacBook (allontanandolo quindi dalla zona delle cerniere) per separare l'ultima clip di fissaggio del case.

Tira prima da un angolo e poi dall'altro

Rimuovi la cover inferiore.

Disponilo in posizione e allinea le clip scorrevoli vicino alla cerniera dello schermo. Premi la cover verso il basso e quindi falla scorrere verso la cerniera. Dovrebbe smettere di scorrere una volta che le clip si sono agganciate.

Quando le clip scorrevoli sono completamente agganciate e il case inferiore appare allineato correttamente, premi la cover con fermezza per agganciare le quattro clip sottostanti. Dovresti percepire e udire le clip che scattano in posizione di bloccaggio.

Stacca con cautela l'ampio pezzo di nastro adesivo che copre il connettore della batteria, sul bordo della scheda logica più vicino alla batteria stessa.

Rimuovi il nastro adesivo.

Stacca delicatamente il piccolo pezzo di nastro adesivo che copre il connettore del cavo dati della scheda batteria.

Usa la punta di spudger per sbloccare, sollevandola, la piccola aletta di bloccaggio nera che trattiene il cavo nel suo connettore.

Scollega il cavo dati della scheda batteria facendolo scorrere fuori dal suo zoccolo.

Fai scorrere il cavo parallelamente alla scheda logica, nella direzione del cavo stesso.

Piega da una parte, in modo che non interferisca, il cavo dati della scheda batteria.

Usa un cacciavite Torx T5 per rimuovere la vite a testa larga da 3,7 mm che tiene bloccato il connettore dell'alimentazione della batteria.

Usa uno spudger per sollevare con delicatezza il connettore dell'alimentazione della batteria, scollegando quindi la batteria stessa.

Solleva il connettore quanto basta perché resti separato dal suo zoccolo. Se dovesse fare contatto accidentalmente nel corso della tua riparazione, il tuo MacBook Pro si potrebbe danneggiare.

Rimuovi le quattro viti Torx T3 da 1,9 mm che fissano le cover di plastica sopra le cerniere dello schermo.

Rimuovi entrambe le cover di plastica delle cerniere.

Rimuovi le due viti Torx T3 da 2,9 mm che fissano la cover di alluminio disposta sopra il cavo principale dello schermo.

Rimuovi la cover.

Rimuovi le due viti Torx T3 da 1,7 mm che fissano la cover di alluminio disposta sopra il connettore del cavo flessibile dello schermo.

Rimuovi la cover.

Solleva dal suo zoccolo il cavo flessibile della scheda dello schermo per disconnetterlo dalla scheda stessa.

Rimuovi le quattro viti Torx T3 da 1,5 mm che fissano le due cover di alluminio al di sopra dei due connettori del cavo del display.

Usa un paio di pinzette per rimuovere le due cover di alluminio.

Rimuovi le quattro viti Torx T5 da 3,9 mm (due da ciascun lato) che fissano il gruppo del cavo di antenna.

Rimuovi anche le dodici viti pentalobe P2 da 1,1 mm presenti su entrambi i lati.

Disconnetti con delicatezza i tre cavi coassiali di antenna tirandoli verso l'alto rispetto alla scheda logica.

Rimuovi la vite Torx T5 da 2,8 mm che fissa i due cavi coassiali di antenna alla scheda principale.

Usa un plettro di apertura per far leva, nei punti illustrati, sotto il gruppo del cavo di antenna.

Rimuovi con cautela il gruppo dell'antenna, mentre nello stesso momento fai passare il cavo dell'antenna al di sotto del tubo di calore.

Rimuovi il gruppo del cavo di antenna.

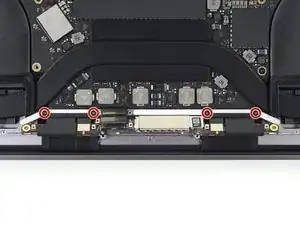

Rimuovi le quattro viti Torx T3 da 3,9 mm che fissano le cerniere a molla dei due cavi del display.

Afferra il lato sinistro del gruppo del cavo dello schermo e tira verso la parte inferiore del MacBook Pro, allontanandolo dalla cerniera a molla.

Con delle pinzette, tira fuori dal suo supporto la cerniera a molla del cavo del display.

Ripeti questo passo con la cover a molla di destra del gruppo del cavo del display.

Apri il tuo MacBook a un'angolazione di 90°.

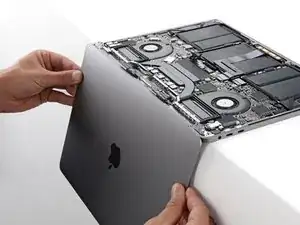

Posiziona delicatamente il tuo laptop, con la tastiera rivolta verso il basso, sul bordo di un tavolo in modo che lo schermo si distenda verticalmente verso il basso.

Allenta, ma non rimuovere le sei viti Torx T8 che fissano le cerniere.

Tieni il corpo principale fissato sul tavolo e apri completamente lo schermo.

Sostieni lo schermo con una mano e usa la mano libera per rimuovere le sei viti Torx T8 che fissano le cerniere.

Abbassa lo schermo.

Mantieni saldamente il corpo principale del tuo MacBook con una mano.

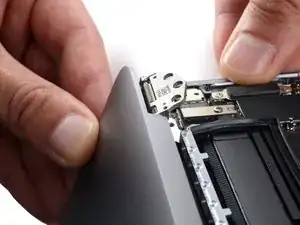

Con la mano libera, spingi il lato sinistro dello schermo verso l'alto e verso il fondo del laptop per liberare la cerniera sinistra.

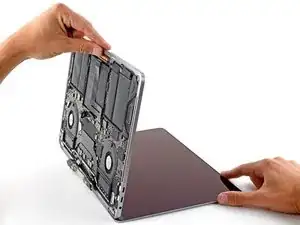

Libera la cerniera di destra e rimuovi lo schermo.
