Sostituzione gruppo schermo Motorola Moto E4 Plus (XT1771)

Spegni il telefono prima di iniziare lo smontaggio.

Inserisci l'estremità di uno spudger nell'intaglio nell'angolo inferiore destro del telefono.

Fai leva con lo spudger per iniziare a staccare la cover posteriore dal telefono.

Fai scorrere lo spudger lungo il lato inferiore per separare la cover posteriore dal telefono.

Solleva il telefono per estrarlo dalla cover posteriore.

Rimuovi le 18 viti a croce Phillips da 3,3 mm

Afferra dagli angoli la cover della scheda di ricarica e sollevala per rimuoverla.

Afferra la cover della batteria dagli angoli inferiori e sollevala.

Rimuovi la cover della batteria.

Inserisci un plettro di apertura sotto l'angolo inferiore sinistro della cover della scheda madre.

Fai scorrere il plettro di apertura tra la cover e il vassoio della seconda SIM per liberare la clip di plastica.

Inserisci un plettro di apertura sotto l'angolo inferiore destro della cover della scheda madre.

Usa il plettro di apertura per sollevare la cover della scheda madre.

Rimuovi la cover della scheda madre.

Usa l'estremità di uno spudger per sollevare e scollegare dalla scheda madre il cavo flessibile della batteria.

Rimuovi le due viti a croce Phillips da 2,9 mm.

Usa l'estremità di uno spudger per sollevare l'aletta del connettore ZIF posizionato sotto lo slot della SIM sul lato sinistro della scheda madre.

Usa delle pinzette per tirare fuori dal connettore il cavo del pulsante dell'accensione e del volume.

Usa delle pinzette per staccare e disconnettere il cavo di antenna.

Usa l'estremità piatta di uno spudger per staccare e disconnettere il cavo flessibile di interconnessione.

Usa la punta di uno spudger oppure un plettro di apertura per alzare l'aletta del connettore ZIF, posizionato nell'angolo inferiore destro della scheda madre.

Usa delle pinzette per tirare fuori dal connettore ZIF il cavo flessibile del display.

Afferra la scheda madre dai due angoli superiori e rimuovila, sollevandola e quindi tirandola delicatamente fuori dal suo alloggiamento.

Applica un iOpener riscaldato alla parte superiore del telefono per circa 30 secondi per ammorbidire l'adesivo sotto l'altoparlante voce.

Usa delle pinzette per sollevare l'altoparlante voce fuori dal suo alloggiamento e quindi rimuovilo.

Usa delle pinzette per staccare delicatamente l'unità del pulsante dell'accensione e del volume dal suo piccolo alloggiamento sul lato sinistro del telaio.

Rimuovi l'unità del pulsante dell'accensione e del volume.

Usa delle pinzette per staccare dal bordo inferiore della batteria le estremità delle due linguette di estrazione.

Tira fuori la striscia adesiva di sinistra mantenendo una tensione costante sulla linguetta di sinistra mantenendola a un angolo ridotto rispetto al piano del telefono.

Ripeti la stessa procedura per la striscia adesiva di destra.

Afferra bene la batteria e rimuovila.

Rimuovi la singola vite a croce da 2,9 mm che blocca sul telaio la scheda di ricarica.

Usa delle pinzette per staccare e disconnettere il cavo di antenna e quindi rimuovilo.

Usa l'estremità di uno spudger per staccare e disconnettere il cavo flex di interconnessione.

Usa l'estremità di uno spudger per staccare e disconnettere il cavo flessibile del sensore impronte digitali.

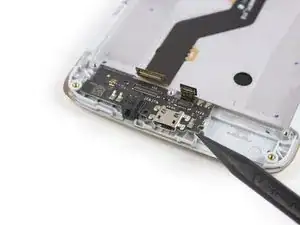

Inserisci la punta di uno spudger sotto il bordo inferiore della scheda di ricarica e fai leva per sollevarla.

Rimuovi la scheda di ricarica.

Usa delle pinzette per staccare dal frame con delicatezza, e quindi rimuovere, il cavo flex di interconnessione.

Resta il nudo schermo insieme al suo telaio.
