Sostituzione gruppo schermo Nokia G42 5G

Scritto Da: Manuel Haeussermann

Commenti: 24

Sostituzione gruppo schermo Nokia G42 5G

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per sostituire uno schermo rotto sul tuo Nokia G42 5G.

Questa guida è stata scritta per il gruppo schermo originale Nokia G42 5G. Il gruppo consiste in schermo e telaio intermedio insieme in un unico pezzo. Accertati di avere la parte di ricambio giusta prima di iniziare la riparazione.

Nota: questa procedura richiede il trasferimento di tutti i componenti interni del tuo telefono sul nuovo schermo.

Per la tua sicurezza, scarica la batteria sotto al 25% prima di smontare il dispositivo. Ciò riduce il rischio di un pericoloso evento termico se la batteria viene danneggiata accidentalmente durante la riparazione. Se la tua batteria è gonfia, prendi le precauzioni adeguate.

Strumenti

Ricambi

Nokia G42 5G/G310 5G Screen

Passo 1

Spegni il telefono e scollega tutti i cavi.
Inserisci uno strumento di espulsione SIM, una punta o una graffetta raddrizzata nel piccolo foro sul vassoio della scheda SIM in alto sul bordo sinistro del telefono.
Premi con decisione per espellere il vassoio.

Passo 2

Rimuovi il vassoio della scheda SIM.
Quando installi una scheda SIM o una scheda MicroSD, accertati che siano nel verso giusto e che siano a filo con i bordi del vassoio, prima di inserire il tutto nel telefono.

Passo 3

La cover posteriore è tenuta in posizione con dei ganci di plastica.
Inserisci un plettro sotto il piccolo intaglio nel vano del vassoio della scheda SIM.

Passo 4

Posiziona il pletto di apertura a un angolo acuto verso il basso tra la cover posteriore e il gruppo schermo.
Fai scorrere il plettro lungo il bordo sinistro del telefono per sganciare le clip di plastica.

Passo 5

Gira l'angolo con il plettro e continua a farlo scorrere lungo il lato inferiore per sganciare le clip di plastica.

Passo 6

Fai scorrere il plettro di apertura lungo il destro per continuare a sganciare le clip di plastica.

Passo 7

Fai scorrere il plettro lungo il lato superiore per sganciare le clip rimaste.
Non provare ancora a rimuovere completamente la cover posteriore, poiché è ancora connessa tramite un cavo.

Passo 8

Con il telefono con lo schermo rivolto verso il basso, solleva con attenzione il bordo destro della cover posteriore, aprendola come un libro.
Durante questa procedura, fa' attenzione a non tirare o strappare il cavo del lettore delle impronte a cui è collegata.
Appoggia la cover di fianco al telefono.

Passo 9

Usa un cacciavite a croce Phillips per rimuovere la vite da 3,8 mm che tiene ferma la staffa del lettore di impronte digitali.

Passo 10

Usa un paio di pinzette o le dita per rimuovere la staffa del lettore di impronte.
Fa' attenzione a non forare la batteria con il tuo strumento. Una batteria forata o piegata potrebbe causare la fuoriuscita di sostanze chimiche pericolose o causare un incendio.
Durante il rimontaggio, accertati di spingere il piccolo bordo metallico nella sua fessura sotto la copertura della scheda madre.

Passo 11

Usa la punta di uno spudger per scollegare il connettore del lettore di impronte, sollevandolo direttamente dalla sua presa.
Per ricollegare i connettori a pressione come questo, allineali attentamente e premi su un lato finché non scattano in posizione, poi ripeti sull'altro lato. Non premere in centro. Se il connettore non è allineato correttamente, i pin potrebbero piegarsi, causando danni permanenti.
Rimuovi la cover posteriore.

Passo 12

C'è un adesivo bianco che copre una delle viti più in alto. Foralo con il cacciavite o usa delle pinzette per rimuoverlo.
Usa un cacciavite a croce Phillips per rimuovere le undici viti da 3,8 mm che fissano la copertura della scheda madre.

Passo 13

La copertura della scheda madre è tenuta ulteriormente in posizione da dei ganci di plastica.
Inserisci un plettro di apertura sotto il bordo destro della copertura della scheda madre,
Ruota il plettro per sganciare le clip di plastica.

Passo 14

Usa delle pinzette o le dita per rimuovere la copertura della scheda madre.

Passo 15

Usa la parte piatta di uno spudger per scollegare il cavo della batteria, sollevando il suo connettore direttamente dalla sua presa.

Passo 16

Ci potrebbe essere un adesivo bianco che copre una delle viti in alto. Foralo con il cacciavite o usa le pinzette per rimuoverlo.
Usa un cacciavite a croce Phillips per rimuovere le otto viti da 3,8 mm che fissano l'altoparlante.

Passo 17

Inserisci un plettro di apertura sotto il bordo destro dell'altoparlante.
Evita di infilarlo troppo perpendicolarmente o rischi di danneggiare il cavo a nastro di interconnessione sottostante.
Ruota il plettro per sganciare l'altoparlante dalle clip in plastica che lo tengono fermo.

Passo 18

Usa le dita o un paio di pinzette per rimuovere l'altoparlante.

Passo 19

Usa la parte piatta dello spudger per scollegare il cavo dello schermo, sollevandone il connettore direttamente dalla sua presa.

Hello there, I have damaged the interconnect cable during the screen replacement process, do you offer replacement cables for sale?

oliver gray - 15/10/23

Hello Oliver, unfortunately we currently do not have interconnect replacement cables available in the iFixit store. In this case, please reach out to Nokia Phones support!

Manuel Haeussermann -

Passo 20

Usa uno spudger per scollegare entrambi i cavi dell'antenna sollevandone i connettori direttamente dalle prese sulla scheda madre.

Passo 21

Usa delle pinzette o le dita per sollevare i cavi dell'antenna dal loro incavo nella cornice.
Durante il rimontaggio, collega il cavo bianco dell'antenna alla scheda madre prima di quello nero. Poi riposizionali nel loro incavo.

Passo 22

Il gruppo della porta di ricarica è tenuto fermo con dell'adesivo leggero.
Inserisci la parte piatta di uno spudger sotto il bordo superiore del gruppo della porta di ricarica.
Solleva il gruppo della porta di ricarica finché non riesci ad afferrarlo con le dita.

Passo 23

Usa delle pinzette o le dita per rimuovere il gruppo della porta di ricarica.

Passo 24

Il motore di vibrazione è tenuto fermo con del leggero adesivo.
Inserisci la parte piatta di uno spudger nel piccolo incavo in alto sul lato destro del motore di vibrazione.
Ruota lo spudger per sollevare il motore di vibrazione dall'adesivo sottostante.
Durante il rimontaggio, puoi riusare l'adesivo, se è ancora appiccicoso. Se non lo è, sostituiscilo con dell'adesivo tagliato su misura, come il nastro Tesa.

Passo 25

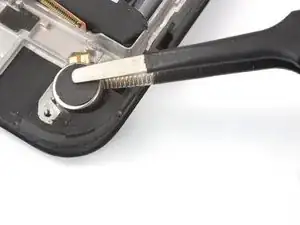

Usa un paio di pinzette o le dita per rimuovere il motore di vibrazione.

Passo 26

Usa la parte piatta di uno spudger per scollegare il cavo dello schermo, sollevando il connettore dalla sua presa.

Passo 27

Usa la parte piatta di uno spudger per scollegare il cavo di interconnessione, sollevando il connettore dalla sua presa.

Passo 28

Usa un cacciavite a croce Phillips per rimuovere l'unica vite da 2,8 mm che tiene ferma la scheda madre.

2.5 mm-long screw instead of 2.8 mm-long screw.

Loaurrine -

Passo 29

Inserisci la punta di uno spudger sotto l'angolo in basso a destra della scheda madre.
Solleva la scheda madre finché non riesci a prenderla con le dita.

Passo 30

Afferra la scheda madre sul bordo destro, usando delle pinzette o le dita.
Rimuovi la scheda madre.
Durante il rimontaggio, applica piccole gocce di pasta termica sulle aree evidenziate del nuovo schermo. Da' un'occhiata a questa guida per preparare la scheda madre e applicare la pasta termica.

Passo 31

L'altoparlante auricolare è fissato alla cornice con dell'adesivo leggero.
Inserisci la parte piatta di uno spudger sotto l'angolo in basso a sinistra dell'altoparlante auricolare e sollevalo dal suo alloggiamento.
Rimuovi l'altoparlante auricolare.
Durante il rimontaggio, accertati che i contatti d'oro a molla sull'altoparlante auricolare siano rivolti verso l'alto e più vicini al bordo inferiore del telefono.

Passo 32

Fai particolare attenzione a non forare, piegare o deformare la batteria durante i prossimi passi: una batteria danneggiata potrebbe far fuoriuscire sostanze chimiche pericolose o causare un incendio.
Usa le dita per rimuovere le due linguette adesive più esterne dalla batteria.

Passo 33

La batteria è fissata alla cornice con dell'adesivo. Vengono fornite delle linguette per separare l'adesivo e rimuovere la batteria.
Usa le dita per rimuovere la linguetta verde centrale dalla batteria.
Usa una mano per tener fermo il telefono e l'altra per sollevare la linguetta verde centrale lentamente e con forza costante, per separare l'adesivo sulla parte inferiore della batteria.
Se la linguetta verde si strappa, puoi usare le linguette trasparenti esterne.
Se hai difficoltà con dell'adesivo della batteria testardo, puoi contattare il supporto telefoni Nokia.

Passo 34

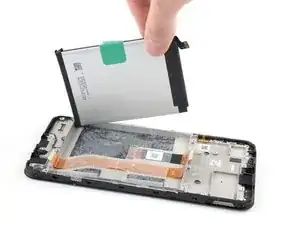

Rimuovi la batteria dalla pellicola adesiva e rimuoverla.
Non reinstallare una batteria danneggiata o deformata, poiché è un potenziale rischio per la sicurezza. Sostituiscila con una nuova batteria.

Passo 35

Afferra il bordo inferiore destro della pellicola adesiva rimasta.
Tira la pellicola verso la parte superiore del telefono con forza costante per rimuoverla.
Per installare una batteria sostitutiva nel nuovo gruppo schermo:
Riattacca la pellicola adesiva alla batteria.
Allinea il bordo inferiore della batteria (quello senza adesivo) con il bordo del suo alloggiamento.
Abbassa la batteria e premi fermamente per fissarla al suo posto.

Passo 36

Il cavo di interconnessione è leggermente incollato alla cornice.
Afferra la parte inferiore del cavo di interconnessione e sollevalo verso il lato superiore del telefono per rimuoverlo.

Passo 37

Rimane solo il gruppo schermo.
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.
Se stai riutilizzando la batteria originale, controlla attentamente se ci sono segni di danni fisici. Se è piegata, incurvata, ammaccata o graffiata, sostituiscila con una nuova batteria. Installare una batteria danneggiata è un rischio per la sicurezza.

After replacing the screen myself, the phone stopped receiving the network. I had to throw it away and buy a new phone. Waste of money for screen

Igor Komarov -

Hello Igor, sorry to hear that you experienced issues following your repair. It sounds like the issue might have been caused by the antenna cable being damaged or disconnected. In these cases, we recommend physically reseating the connectors of the antenna cable on both motherboard and daughterboard as well as checking the cable and connectors for signs of damage. If this doesn't help, you can contact Nokia's phones support to get further support.

Manuel Haeussermann -

This worked like a charm! It wasn’t too frustrating and my phone is as good as new!

Jacqueline Taylor -

Conclusione

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.
