Sostituzione guarnizione Force Touch Apple Watch Series 3

Scritto Da: Dominik Schnabelrauch
  • Commenti: 42
Sostituzione guarnizione Force Touch Apple Watch Series 3

Difficoltà

Difficile

Passi

20

Tempo Necessario

2 - 3 ore

Introduzione

Usa questa guida per sostituire la guarnizione del Force Touch del tuo Apple Watch Series 3. Questa guida mostra la procedura eseguita lasciando connesso il display. Se stai anche sostituendo il display, fai riferimento a questa guida e sostituisci la guarnizione del force touch dopo aver rimosso il vecchio display e prima di riconnettere quello nuovo. In questo modo sarà un po' più facile posizionare correttamente la guarnizione.

Se il Force Touch funziona correttamente e ti serve solo dell'adesivo nuovo per sigillare nuovamente il tuo schermo, segui invece questa guida alla sostituzione dell'adesivo.

Il dispositivo illustrato delle foto di questa guida è la versione solo GPS dell'Apple Watch Series 3. Ci sono piccole differenze tra le versioni GPS e Cellulare dell'Apple Watch. Se hai la versione Cellulare, segui fedelmente tutte le istruzioni riportate qui buoni un'attenzione particolare agli avvisi riguardanti le differenze tra i due dispositivi.

  1. 3jETuMAJGuYOyrM1
    3jETuMAJGuYOyrM1
    lENxZXOSlnxhjUKM

    Verify your model. The back of the Cellular model just says GPS, so be sure to check the groves where the watch band goes to determine you model. I made the mistake of just reading the back of the device and since I’d been gifted the device didn’t know it was cellular. Cellular has a different type of touch force gasket, different screen, and different battery connections.

    Ryan Holt -

    From what I just read on Apple, the only differences in watch series 3 is 38mm and 42mm.

    mcr4u2 -

    As a consumer all you need to know are 38mm and 42mm

    Michael Adoga -

    The back will say GPS LTE if it’s the cellular version. If it doesn’t say LTE it is only the GPS version. The displays are different whether or not it is LTE(cellular).

    themepark -

    This alternative method only reboots the watch.

    Gregg Stanley -

  2. dAlO5MlADoI4aHmQ

    • Prepara un iOpener (oppure usa un asciugacapelli o una pistola termica) e scalda il quadrante dell'orologio finché non è lievemente troppo caldo da poter essere toccato.

    • Lascia l'iOpener sull'orologio per almeno un minuto per scaldare completamente lo schermo e ammorbidire l'adesivo che lo fissa alla scocca.

    • Per scaldare abbastanza il display da poterlo distaccare, può essere necessario scaldare di nuovo l'iOpener oppure muoverlo attorno allo schermo man mano che le singole parti si raffreddano.

    I have heated up the iOpener to 165 degrees and left it on for more than a minute. No way I can lift the screen off with the exact knife. Tried different angles in various places, but no go. I also used a hair dryer un til the watch screen was too hot to touch and even tried a very hard cutting tool blade and also no go. Could n ever get the blade under the face I applied enough force where I could see that the blade left small marks, not very big, but could never get anything to move or lift. What am I doing wrong? I spent 47 years at a global computer company and I am used to taking apart small things and applying force when required. I don’t know what I am doing wrong. Please help me.

    Rafael Blanco -

    Getting the initial gap is not easy. Maybe a playing card could work its way in the tiny gap and cut some adhesive. After that there might be some success with an exacto knife. Or you want to try a piece of aluminum foil (folded for more rigidity) for cutting the adhesive. Be aware of the force touch gasket and that it might get damaged during that procedure.

    Tobias Isakeit -

    I finally used a hot air gun set to 150 deg. C heating up the edges by slowly spinning the watch around before the technique worked. Difficult is the level noted and it’s correct. Finally worked and watch perfectly functioning.

    Chris Giavotto -

    I used a heat gun, too. I was worried after reading comments that it would burn up the LCD, so I heated it a little bit at a time, rotating it like you did, and checking to see if I could get my knife under it. I must have hit one of the buttons because it did turn on, but that did reassure me that the display was okay.

    It's open. Now that the watch and I have had a few minutes to cool down, I'm ready for the next step. Not as difficult as I thought it could be. Tomorrow, I'll be replacing the battery in an iPod Touch 6th Gen.

    bester -

    I had to heat the iOpener 2 times and leave it on top of the watch for 10 minutes.

    Axel Trujillo -

  3. TiPIaVjFQZ6OJlTT
    TiPIaVjFQZ6OJlTT
    6hNke1uI3WvUQ3Im
    yys2M1eO4GHOURDx

    • Dato che la fessura tra lo schermo e la scocca è davvero sottile, per separare le due parti serve una lama affilata. Leggi le avvertenze seguenti con cura prima di continuare.

    • Proteggi le dita tenendole completamente discoste dal coltellino. Se hai dei dubbi, proteggi la mano che resta libera con un guanto pesante, come uno da lavoro o giardinaggio in pelle.

    • Stai attento a non esercitare troppa pressione, per evitare di far scivolare la lama che finirebbe per tagliarti o danneggiare l'orologio.

    • Adotta una protezione per gli occhi. Il coltellino o il vetro potrebbero rompersi, facendo volare i pezzi in giro.

    • Per avere un maggiore controllo nel corso della riparazione, nota che puoi staccare o riattaccare il cinturino in base alle necessità della singola operazione.

    Don’t cut your finger off!

    Mike -

    The Watch 3 stainless Steel has an additional Frame. Where do i have To Open it?

    asteffen@me.com -

    I wore thick gardening gloves just to be safe 😅 and it took a while but the screen did come off.

    Axel Trujillo -

  4. ZkWMSNMJYG6IZhkL
    ZkWMSNMJYG6IZhkL
    NQIDl3ZOwVEC44ZA
    oZFcsBuOlJ6JyOK3

    • Infila il bordo di una lama curva nella sottile fessura tra il display e il case esterno. Inizia sul lato corto del display, vicino alla Digital Crown.

    • Premi fermamente esattamente verso il basso nella fessura.

    • Una volta inserita la lama, torcila per sollevare lievemente il display.

    • Fai entrare la lama al massimo di 2 mm circa.

    It’s difficult to grip case in a way that keeps fingers safe from the blade but doesn’t hit the side buttons and turn the device on!

    If it’s a struggle to get the display to release, warm case for a few more minutes.

    Kyle Powderly -

    I have tried so may times to get the display to release but nothing works. Should have bought a new watch LOL. Kept the iOpener on 2 times for 10 minutes and it still won't open. There must be a better way.

    Susan E. White -

    Hi Susan,

    if you're struggling to get the adhesive loose enough a hair dryer, heat gun, or hot plate may also be used, but be careful not to overheat the device. The edge should feel slightly too hot to the touch.

    Dominik Schnabelrauch -

  5. AjRJCyCiMOCZ3rad
    AjRJCyCiMOCZ3rad
    ARGTNpwjNblelqda

    • Una volta che hai aperto una piccola fessura con la lama curva, rimuovi la lama stessa e inserisci nella fessura la parte più sottile di uno strumento di apertura.

    • Spingi nella fessura lo strumento di apertura, ruotandolo e usando il pollice come fulcro per sollevare ancora un po' il display.

    • Non cercare di aprire o staccare del tutto il display già ora.

  6. R4FIOpCBksWgGmXY
    R4FIOpCBksWgGmXY
    XUMQGYuCDf4DO6MI
    GWW1SH1I4KqcmfKr

    • Inserisci un plettro di apertura sotto il display e separa con delicatezza dal display la guarnizione del Force Touch.

    • Il kit iFixit di riparazione dello schermo e della batteria includono una guarnizione del Torce Touch sostitutiva, quindi non ti preoccupare troppo se questa finisce per danneggiarsi.

    • Altrimenti, per preservare la guarnizione del Force Touch, fai leva con delicatezza sotto il bordo dello schermo. Se la guarnizione del Force Touch si divide mentre sollevi il display o se ne separi gli strati, dovrai anche sostituire la guarnizione del Force Touch.

    • Fai scorrere il plettro lungo il display per separare l'adesivo tra la guarnizione del Force Touch e lo schermo.

    • Fai entrare il plettro di apertura al massimo di 2 mm circa.

  7. rPZ1tKy2Hq2hQToM
    rPZ1tKy2Hq2hQToM
    vdTqXtcOWsXKFMeh
    x5qVggWBkbWBMNls

    • Per evitare la forzatura dei cavi dello schermo, aspetta ad aprire completamente il display.

    • Apri il display a un angolo di circa 45° e usa delle pinzette per staccare l'adesivo tra lo schermo e la guarnizione del Force Touch.

    • Fai passare l'adesivo attorno e dietro ai cavi del display per toglierlo completamente.

  8. cugMBWeDFADi12LD
    cugMBWeDFADi12LD
    djolewcDAeMkMcRP
    ul4DLxCvdBhMelEN

    • Usa un cacciavite Y000 per rimuovere la vite tri-wing che fissa la piastra di copertura metallica.

    • Usa delle pinzette per rimuovere la piastra.

    • Per prima cosa, inclina del tutto la piastra per sganciare le due alette.

    • Poi richiudila per metà per poterla rimuovere completamente tirandola verso l'esterno.

    Pictures are the GPS version. Cellular doesn’t have the gap and separate removable plate on the “taptic engine” section.

    Ryan Holt -

    What if I’m unable to unscrew the screw? I’m using the right tool, but it just won’t do it. It feels like it can’t “lock in” if you know what I mean in order to be able to get enough grip to turn the screw. Any suggestions?

    Cade Capper -

    Once you have the driver set properly in the screw you have to lean into it to get it to turn. The screw is coated with LockTight.

    mailghall -

  9. HRNgsYrYPAJcwlsc
    HRNgsYrYPAJcwlsc
    VKDLtTSRHNQJi1JT
    oUdPXZdjBXekHycY

    • Sulla versione con il solo GPS è possibile disconnettere immediatamente la batteria subito dopo aver rimosso la piastra metallica. Nella versione cellulare/LTE per scollegare la batteria devi prima staccare la guarnizione del Force Touch e ripiegarla in modo che non dia fastidio.

    • Disconnetti la batteria sollevando il suo connettore.

    • Piega lievemente il connettore per essere sicuro che non si riattivi accidentalmente il contatto.

    whats does it happen if the connector make contact by accident????

    Daniel Sanchez -

  10. bbM2onmB2PHsKYfa
    bbM2onmB2PHsKYfa
    KDLAGuNfuCLvGwRZ

    • Usa la punta di uno strumento di apertura per disconnettere la guarnizione del Force Touch sollevando verso l'alto il suo connettore.

  11. hw2hQNsCGsF22CT6

    • Scalda il tuo iOpener e applicalo sopra la guarnizione del Force Touch per ammorbidire l'adesivo sottostante. In alternativa, puoi applicare calore con un asciugacapelli o una pistola termica.

    • Stai molto attento a non sforzare o strappare i cavi del display.

  12. UZg1DgtB15AHMNTm
    UZg1DgtB15AHMNTm
    EAWk2dCOSpuFbdsU

    • Usa delle pinzette per staccare la guarnizione del Force Touch.

    • Inclina un po' in avanti il display e tieni in diagonale la guarnizione del Force Touch per farla passare sopra il display e rimuoverla.

    Does the metal connector for the gasket “clip” in place? Any tips on how to do that?

    Stephen Magladry Magladry -

  13. EV6clyvm4nnDRG2a
    EV6clyvm4nnDRG2a
    FooMhcMLnAdllYNh

    • Pulisci con cura dal case ogni traccia di adesivo (e schegge di vetro, se ci sono) prima di sigillare nuovamente il tuo orologio.

    • Sfrega il case con un panno per la pulizia, oppure usa la punta di uno strumento di apertura o di uno spudger avvolta in un panno privo di lanugine o in filtro da caffè americano, insieme a una piccola quantità di alcol isopropilico (concentrazione almeno 90%). In caso di necessità, può andar bene anche un cotton fioc.

    • Per rimuovere l'adesivo sul lato dove corrono i cavi del display, piega verso il basso lo schermo e tiralo per allontanarlo dal frame finché non ci sarà abbastanza spazio libero per lavori.

    • Non avere fretta nell'eseguire questo passo. Anche una modesta quantità di adesivo può impedire al tuo schermo di attaccarsi bene al case, quindi col passare del tempo il display si allenterà.

    I recommend removing the screen, getting the new Display Connectors Sticker Set (IF334-009-1 for my 38mm version), and cleaning the housing. Made it much easier to clean and apply the touch force gasket.

    Ryan Holt -

    Which job has the sticker which connects the display flex with the housing? These stickers can‘t found on the series 2 but on the series 3? I damaged one of the two connections when I cleaned the old glue. I‘ve tested 3 force touch cable stickers and none worked…is there any connection? Help

    chrkraemer -

  14. PSYWv5DkUMMZbbHy
    PSYWv5DkUMMZbbHy
    yE3GFXdnO4MwTxWy

    • Se devi riutilizzare il tuo schermo esistente, pulisci con cura ogni residuo di adesivo rimasto sul retro.

    • Può essere utile rovesciare l'orologio in modo che lo schermo rimanga su una superficie piana. Stai solo attento a reggere bene il resto dell'orologio evitando di sforzare i cavi.

  15. yJt1yXdAHNfclhqc
    yJt1yXdAHNfclhqc
    tnCyOx5ixIvSAUJb

    • Usa delle pinzette per rimuovere delicatamente il film protettivo azzurro dal retro della guarnizione del Force Fouch sostitutiva esponendo così l'adesivo sottostante.

    • I pin di connessione devono essere rivolti dalla tua parte, altrimenti rimuoverai la pellicola protettiva dal lato sbagliato.

    My force touch sensor looks different than this one. It says it’s a 38/2/3Cell on the package but it has a different connection than the one in the pictures.

    Jonathan McGahey -

  16. uVdDwcNaN1V3ENGx
    uVdDwcNaN1V3ENGx
    ukOOabAnStkWHTlG
    PUJgUwJigilZ6Rcq

    • Con l'adesivo esposto rivolto verso il basso, fai passare la guarnizione del Force Touch attorno allo schermo (se è connesso alla scocca) e disponilo nella sua posizione nel case.

    • Inclina lievemente in avanti lo schermo in modo da poter allineare con la scocca la guarnizione del Force Touch.

    • Accertati che il connettore sia allineato con il suo zoccolo.

    • Puoi usare l'estremità di uno strumento di apertura per spingere in posizione la nuova guarnizione del Force Touch.

  17. rKCLekw3TXuQoZrx
    rKCLekw3TXuQoZrx
    ylXBeUGjQo461hEE

    • Verifica che il tuo schermo sia connesso prima di ricollegare la batteria.

    • Collega di nuovo la guarnizione del Force Touch e il cavo flessibile della batteria premendo delicatamente dall'alto con uno spudger i rispettivi connettori.

    Any tips to seating these connectors? How positive (tight) are the connections.

    Stephen Magladry Magladry -

    You might want to start pushing down the side of the connector that is closest to the cable instead of flat down.

    Tobias Isakeit -

  18. VQQXCAC6Z4cOV3MJ
    VQQXCAC6Z4cOV3MJ
    BlQVWamOkuGE4Upu

    • Usa delle pinzette per rimettere nella sua posizione originale la piastra metallica che copre il connettore della batteria.

    • Installa la vite tri-wing #000.

    • A questo punto, e una buona idea accendere l'orologio e controllare se tutto funziona prima di sigillare nuovamente lo schermo.

  19. AUN4npMjDHqTwaKx
    AUN4npMjDHqTwaKx
    AUT4UosSOQNNdGCj
    tyywu3rsJ6IDBNJW

    • Usa delle pinzette per rimuovere con delicatezza il film protettivo azzurro rimasto sopra la guarnizione del Force Touch, esponendo l'adesivo non ancora utilizzato.

  20. Z4wvxjG1Z6JFYFpI
    Z4wvxjG1Z6JFYFpI
    5sqs6H2bbuB53NpW
    uJDQIPawSMJIAFKQ

    • Allinea lo schermo e premilo con decisione sull'adesivo.

    • Per migliorare la qualità dell'incollaggio, usa un iOpener, una pistola termica o un asciugacapelli per far attaccare bene l'adesivo.

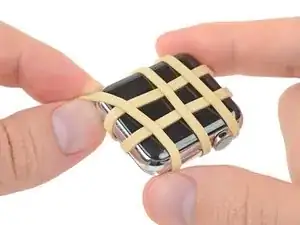

    • In seguito applica della pressione per alcune ore, avvolgendolo con degli elastici oppure disponendolo sotto uno o due libri pesanti.

    • Esegui un testo finale accendendo l'orologio e accertandoti che il Force Touch funzioni correttamente: una forte pressione sullo schermo dovrebbe far vibrare l'orologio e il display dovrebbe riportare l'applicazione della forza.

Conclusione

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.

Autore

Dominik Schnabelrauch

Membro da: 23/11/16

200687 Reputazione

15 commenti
