Introduzione
Segui questa guida per rimuovere e sostituire il lettore CD nella Xbox Series X.
Prima di iniziare, spegni la console e scollega tutti i cavi. Ricordati di seguire le procedure generali di sicurezza sulle scariche elettrostatiche (ESD) mentre ripari la console.
La scheda all'interno del lettore CD è associata via software alla scheda madre della console. Questa scheda dovrà essere trasferita nel lettore CD di ricambio per ripristinare tutte le funzioni. Questo ti richiederà di dissaldare e saldare due cavi. Segui le linee guida generali di sicurezza per la saldatura come indossare degli occhiali protettivi, lavorare in un'area ben ventilata, e lavarti le mani con acqua e sapone dopo aver saldato.
-
-
Usa un paio di pinzette per rimuovere l'adesivo che copre la prima vite sulla copertura posteriore, vicino al piedistallo.
-
-
-
Usa un paio di pinzette smussate per rimuovere l'adesivo grande sulla copertura posteriore per scoprire la seconda vite.
-
-
-
Usa un cacciavite Torx T8 per svitare le due viti da 7,4 mm che mantengono ferma la copertura posteriore.
-
-
-
Infila la parte piatta di uno spudger nella fessura tra la copertura posteriore ed il guscio, accanto al bordo sinistro del piedistallo.
-
Solleva il pannello posteriore per liberarlo dalle clip di bloccaggio.
-
-
-
Infila la parte piatta di uno spudger nella fessura tra la copertura posteriore ed il guscio, accanto al bordo destro del piedistallo.
-
Solleva il pannello posteriore per liberarlo dalle clip di bloccaggio.
-
-
-
Prendi la copertura posteriore dall'apertura che hai appena aperto e tirala verso l'alto e lontano dal guscio per sganciare i lati lunghi.
-
-
-
Inclina la copertura posteriore verso l'alto e tirala via dalla parte superiore del guscio per rilasciarlo dalla fessura.
-
Rimuovi la copertura posteriore.
-
-
-
Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio che fissa il piedistallo al guscio.
-
-
-
Usa un cacciavite Torx T8 per svitare le due viti da 8,8 mm che fissano l'isolamento per le vibrazioni del lettore CD al guscio: una sotto il piedistallo ed una sopra l'isolamento.
-
-
-
Usa un paio di pinzette a punta arrotondata per prendere i bordi del connettore dell'alimentazione del lettore CD e tiralo verso l'alto per scollegarlo dal lettore CD.
-
Usa le dita per tirare verso l'alto e scollegare il cavo dati dal lettore CD.
-
-
-
Prendi il bordo superiore del lettore CD e tiralo via dal suo alloggio nel guscio per rimuoverlo.
-
-
-
Usa un cacciavite a croce Phillips per svitare le quattro viti da 3,6 mm che tengono ferma la copertura del lettore CD.
-
-
-

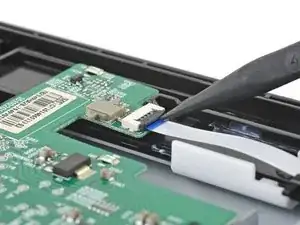

Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio incernierata sul connettore ZIF del cavo a nastro più grande.
-
-
-
Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio incernierata sul connettore ZIF del cavo a nastro più piccolo.
-
-
-
Usa la punta di uno spudger per ruotare verso l'alto l'aletta di bloccaggio incernierata sul connettore ZIF del cavo a nastro più piccolo, accanto all'angolo del lettore CD.
-
-
-

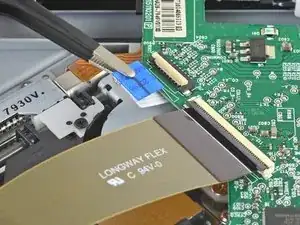

Usa un paio di pinzette a punta arrotondata per sfilare tutti i tre cavi a nastro dalle rispettive prese.
-
-
-
Usa un saldatore per dissaldare il cavo rosso nell'angolo della scheda logica del lettore CD.
-
Quindi, dissalda il cavo nero adiacente. Usa un paio di pinzette a punta arrotondata per tenere e tirare via i cavi dalla scheda logica.
-
Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
6 commenti
Where can I get a replacement disk drive for my Series X? Figures the warranty just ran out last month and now the disk drive wants to start acting stupid. Doing the same exact thing my One X did where it'll read some discs no problem but won't read others. Just got Guardians of the Galaxy brand new, first time ever taking it out of it's case and inserted directly into the console and it won't read.
After zooming into the drive cover, we find the model number is DG-6M5S-03B Which can then be googled, to find that its the exact same replacement drive from previous xbox models. The only difference being the drives motherboard, which you will be swapping to your current one anyway.
Where can I get replacement drive?
After zooming into the drive cover, we find the model number is DG-6M5S-03B Which can then be googled, to find that its the exact same replacement drive from previous xbox models. The only difference being the drive's motherboard, which you will be swapping to your current one anyway.
I bought a replacement drive for my One X and never installed it, but am now having issues with my Series X drive. The spare I have is P/N DG-6M5S-02B. Is this a compatible replacement?
