Sostituzione scheda logica iPhone SE 2022

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Usa questa guida per rimuovere sostituire la scheda logica nell'iPhone SE 2022.

Questa guida è stata eseguita sul modello (internazionale) A2783.

Nota: La scheda logica e il sensore delle impronte Touch ID di ogni iPhone sono accoppiati in fabbrica, quindi sostituire la scheda logica disabiliterà il Touch ID a meno che non installi anche un tasto Home sostitutivo che è stato accoppiato correttamente con la tua nuova scheda logica.

Questa guida include la rimozione dell'antenna Wi-Fi Diversity per rendere più facile la rimozione e l'installazione della scheda logica. Se però ti senti a tuo agio con la riparazione, puoi fare a meno di questi passaggi e scollegare solo l'antenna.

Se non sostituisci le guarnizioni adesive quando rimonti il telefono, il dispositivo funzionerà normalmente ma probabilmente perderà la sua protezione dall'ingresso di liquidi.

Ti servirà dell'adesivo di ricambio per rincollare i componenti quando riassembli il dispositivo.

Strumenti

Ricambi

Passo 1

Inserisci uno strumento di espulsione scheda SIM, una punta di espulsione SIM o una graffetta raddrizzata nel foro sul vassoio della scheda SIM, posizionato sul bordo destro del telefono.
Premi direttamente nel foro per espellere il vassoio della scheda SIM.
Rimuovi il vassoio della scheda SIM.

Passo 2

Spegni il cellulare prima di cominciare lo smontaggio.
Rimuovi le due viti Pentalobe P2 da 3,4 mm sul bordo inferiore dell'iPhone.

Passo 3

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 4

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 5

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 6

Scalda un iOpener e fallo passare tra i bracci dell'Anti-Clamp.
Puoi anche usare un asciugacapelli, una pistola termica o una piastra termica, ma il calore eccessivo può danneggiare lo schermo o la batteria interna, quindi prcedi con attenzione.
Piega l'iOpener così che sia appoggiato sul bordo inferiore dell'iPhone.
Attendi un minuto per dare all'adesivo la possibilità di staccarsi e creare una fessura d'apertura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo, non solo sotto lo schermo.
Se l'Anti-Clamp non dovesse creare un'apertura sufficiente, applica più calore all'area e ruota la manopola in senso orario di un quarto di giro.
Non girare più di un quarto di giro per volta, e aspetta un minuto tra un giro e un altro. Lascia che l'Anti-Clamp e il tempo facciano il lavoro per te.
Salta i prossimi due passaggi.

Passo 7

Se stai usando una ventosa, segui i prossimi due passi per allentare il vetro posteriore.
Prepara un iOpener e appoggialo allo schermo per almeno due minuti per ammorbidire l'adesivo.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma fai attenzione a non surriscaldare il telefono: lo schermo e la batteria interna sono entrambi suscettibili ai danni da calore.

Passo 8

Fissa una ventosa sulla metà inferiore del pannello frontale, il più vicino possible al tasto Home.
Solleva il pannello con la ventosa per creare una fessura tra il pannello frontale e la cornice.
Se stai avendo problemi a creare una fessura, applica più calore sulla metà inferiore dello schermo per ammorbidire ulteriormente l'adesivo. Segui le istruzioni dell'iOpener per evitare il surriscaldamento.
Inserisci un plettro di apertura nella fessura sotto la scocca di plastica dello schermo.

Passo 9

Fai scorrere il prezzo di apertura verso l'angolo in basso a destra per tagliare l'adesivo del pannello frontale.
Inserisci un secondo plettro di apertura sul bordo inferiore del telefono.
Fai scorrere il plettro verso l'angolo in basso a sinistra per tagliare l'adesivo.
Lascia i plettri in posizione per evitare che l'adesivo si rincolli.

Passo 10

Se adesivo diventa difficile da tagliare, probabilmente si è raffreddato. usa il tuo iOpener per due o tre minuti per scaldarlo di nuovo.
Fai scorrere il plettro in basso a sinistra lungo il bordo sinistro del telefono per tagliare l'adesivo.
Fermati vicino all'angolo superiore sinistro dello schermo.
Non cercare di sollevare il bordo superiore dello schermo dalla cover posteriore, poiché è tenuto in posizione con dei ganci di plastica che si potrebbero rompere.

Passo 11

Fai scorrere il plettro all'angolo in basso a destra lungo il bordo destro del telefono per tagliare l'adesivo.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i componenti interni.
Fermati vicino all'angolo superiore destro dello schermo.

Passo 12

Rimuovi i plettri di apertura.
Tira delicatamente la ventosa per sollevare il bordo inferiore dello schermo.
Non sollevare lo schermo più di 15° o rischierai di sforzare o strappare i cavi a nastro che collegano lo schermo.
Rimuovi la ventosa.

Passo 13

Fai scorrere un piatto di apertura sotto l'angolo superiore sinistro dello schermo.
Fai scorrere il plettro attorno all'angolo superiore sinistro e lungo il lato superiore del telefono per tagliare l'adesivo rimasto.

Passo 14

Fai scorrere il gruppo dello schermo leggermente verso il basso nella direzione della porta di ricarica per sganciare le clip che lo schermo fissato alla cover posteriore.

Passo 15

Apri il telefono facendo ruotare lo schermo dal lato sinistro, come la copertina posteriore di un libro.
Non cercare ancora di separare completamente lo schermo dal gruppo del telefono, poiché molti cavi a nastro fragili lo connettono ancora alla scheda logica.
Appoggia lo schermo contro qualcosa per tenerlo sollevato mentre lavori sul telefono.

Passo 16

Rimuovi le quattro viti a croce Phillips che fissano la staffa del cavo della parte inferiore dello schermo:
Due viti da 1,2 mm
Due viti da 2,8 mm
Per tutta la guida, tieni attentamente traccia delle tue viti così che ognuna torni da Dov'è avvenuta durante il rimontaggio. Installare una vite nel posto sbagliato può causare danni permanenti.

Passo 17

Usa un paio di pinzette rimuovere con attenzione la staffa del cavo della parte inferiore dello schermo.

Passo 18

Usa la punta di uno spudger per scollegare la batteria sollevando il connettore direttamente dalla sua presa.

Passo 19

I cavi dello schermo e del digitizer passano uno sopra l'altro. Per evitare di danneggiarli, comincia sempre scollegando prima il cavo superiore e non provare mai a scollegarli entrambi nello stesso momento.
Usa la punta di uno spudger per scollegare i due cavi inferiori dello schermo sollevando i connettori direttamente dalle loro prese.
Per riattaccare i connettori a pressione come questi, premi prima su un lato finché non scatta in posizione, poi ripeti sull'altro. Non premere in centro. Se il connettore è anche leggermente non allineato, si potrebbe piegare causando danni permanenti.

Passo 20

Usa un cacciavite a croce Phillips per rimuovere le tre viti da 1,2 mm che fissano la staffa del gruppo dei sensori frontali.

Passo 21

Usa un paio di pinzette per rimuovere delicatamente la staffa del gruppo dei sensori frontali.

Passo 22

Usa la punta di uno spudger per scollegare il gruppo dei sensori frontali sollevando il connettore direttamente dalla sua presa.

Passo 23

Rimuovi il gruppo dello schermo.

Passo 24

Svita le tre viti che fissano la staffa del connettore Lightning:
Una vite Y000 da 1,2 mm
Una vite a croce Phillips da 2,7 mm
Una vite a croce Phillips da 2,9 mm

Passo 25

Usa un paio di pinzette per rimuovere la staffa del connettore Lightning.

Passo 26

Fai scorrere delicatamente un plettro di apertura tra il cavo flessibile dell'antenna e la parte superiore dell'altoparlante.
Questo pezzo di cavo flessibile è leggermente incollato all'altoparlante. Se non riesci a separarlo, [collegamento guida non valido] o con un asciugacapelli per ammorbidire l'adesivo. Questo renderà più semplice separare il cavo a nastro senza danneggiarlo.

Passo 27

Usa la punta di uno spudger per scollegare l'antenna Wi-Fi Diversity sollevando il suo connettore direttamente dalla sua presa.
La presa di questo connettore è posizionata liberamente tra l'altoparlante e il Taptic Engine e il cavo è un po' complicato da scollegare. Per rendere la disconnessione più facile, puoi usare un plettro di apertura per tenere ferma la presa mentre esegui questa procedura
Ricollegare questo cavo potrebbe essere complicato. Rendilo più semplice usando delle pinzette per tener fermo il cavo a nastro così che il connettore si allinei alla sua presa. Poi, premi delicatamente direttamente sul connettore con la parte piatta di uno spudger finché non scatta in posizione.

Passo 28

Usa la punta di uno spudger per scollegare l'antenna Wi-Fi Diversity dalla scheda logica sollevando il connettore direttamente dalla sua presa.

Passo 29

Usa un paio di pinzette per rimuovere l'antenna Wi-Fi Diversity.

Passo 30

Usa la punta di uno spudger per scollegare la fotocamera posteriore sollevando il connettore direttamente dalla sua presa.

Passo 31

Rimuovi le due viti che fissano la staffa della fotocamera posteriore:
Una vita distanziale da 3,0 mm
Le viti a distanziale si rimuovono meglio usando una punta o un cacciavite a distanziale.
Se sei di fretta, puoi usare anche un piccolo cacciavite a taglio, ma fai particolare attenzione per assicurarti che non scivoli e danneggi i componenti circostanti.
Una vite a croce Phillips da 3,1 mm

Passo 32

Usa un paio di pinzette per rimuovere la staffa della fotocamera posteriore.

Passo 33

Usa la punta di uno spudger per scollegare il flash sollevando il connettore direttamente dalla sua presa.

Passo 34

Rimuovi le due viti che fissano la staffa del cavo superiore:
Una vite a croce Phillips da 2,8 mm
Una vite a croce Phillips da 1,2 mm

Passo 35

Usa un paio di pinzette per rimuovere la staffa del cavo superiore.

Passo 36

Usa la punta di uno spudger per scollegare il cavo a nastro superiore sollevando il connettore direttamente dalla sua presa.

Passo 37

Svita le tre viti a croce Phillips da 1,2 mm che fissano il componente dell'antenna in alto a sinistra.
Non provare ancora a rimuovere completamente il componente dell'antenna. C'è una quarta vite che lo fissa alla cover posteriore.

Passo 38

Svita la vite a croce Phillips da 1,4 mm che fissa il componente dell'antenna alla parte superiore della cover posteriore.

Passo 39

Usa un paio di pinzette per rimuovere il componente dell'antenna in alto a sinistra.

Passo 40

Svitare due viti che fissano la staffa di messa a terra in alto a sinistra:
Una vite a croce Phillips da 1,5 mm
Una vite a croce Phillips da 1,2 mm

Passo 41

Usa un paio di pinzette per rimuovere la staffa di messa a terra in alto a sinistra.

Passo 42

Svitare quattro viti che tengono ferma la scheda logica:
Una vite a croce Phillips da 1,7 mm
Una vite a croce Phillips parzialmente filettata da 1,7 mm
Questa vite è coperta da una schiuma protettiva che circonda il connettore della fotocamera posteriore. Usa un paio di pinzette per rimuovere solo la schiuma necessaria per svitare la vite.
Una vite a distanziale da 2,5 mm
Una vite a distanziale da 2,2 mm

Passo 43

Usa un paio di pinzette per sollevare con attenzione la staffa di messa a terra della scheda logica nell'angolo in alto a destra della cover posteriore.

Passo 44

Usa la punta di uno spazio per spostare il pistone di espulsione della scheda SIM via dalla scheda logica, spingendolo verso il bordo destro della cover posteriore.

Passo 45

Usa la punta di uno spudger per scollegare il cavo della porta Lightning sollevando il connettore direttamente dalla sua presa.
Usa la punta di uno spudger per scollegare il cavo della bobina di ricarica wireless sollevando il connettore direttamente dalla sua presa.

Passo 46

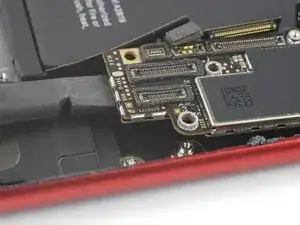

Usa la parte piatta di uno spudger per sollevare delicatamente l'estremità con il connettore della batteria della scheda logica.
Fai attenzione a non fare leva contro altri cavi. Se senti della resistenza, controlla che tutti i cavi, connettori e componenti siano liberi dalla scheda.

Passo 47

Solleva la scheda logica vicino al connettore della batteria afferrandola dai suoi bordi e rimuovila.
Assicurati che nessuno dei cavi circostanti sia impigliato nella scheda logica o stia bloccandole la strada.

Conclusione

Se possibile, accendi il tuo dispositivo e prova la tua riparazione prima di installare il nuovo adesivo e richiuderlo.

Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.
