Introduzione
Usa questa guida per sostituire la porta USB-C o il jack da 2,5 mm nella tua macchina fotografica Polaroid I-2.
La porta USB-C e il jack da 2,5 mm sono saldati a una piccola scheda e dovrai sostituirla nella sua interezza per sostituire una delle due porte. Se la tua macchina fotografica non si carica bene o se le tue periferiche non si connettono, potresti dover sostituire la scheda.
I ganci che tengono fermi i case di plastica sono resistenti e richiedono molta forza. Non usare strumenti di metallo per evitare di deformare la plastica.
-
-
Se hai della pellicola rimasta, fai qualche foto e rimuovi la cartuccia! Lo smontaggio esporrà la pellicola e la danneggerà.
-
Prima di cominciare:
-
Spegni e scollega la tua macchina fotografica.
-
Metti il copri obiettivo per evitare di graffiarlo durante lo smontaggio.
-
-
-
Usa il meccanismo sul lato sinistro della fotocamera per aprire lo sportello della pellicola.
-
-
-
Piega un pezzo di tela o un tovagliolo (o la borsa inclusa) a forma di quadrato.
-
Inserisci il panno nello scomparto della pellicola, abbastanza lontano da bloccare lo sportello e non farlo chiudere durante lo smontaggio.
-
-
-
Capovolgi la fotocamera e accertati che il panno rimanga al suo posto nello scomparto della pellicola.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 3,9 mm che tengono fermo il case inferiore.
-
-
-
Inserisci la punta di un plettro di apertura sotto l'angolo in alto a sinistra del case inferiore, vicino al pulsante a scorrimento.
-
Inclina il plettro verso l'alto e spingi per posizionarlo tra il case inferiore e quello frontale.
-
-
-
Fai scorrere il plettro di apertura verso la parte posteriore della macchina fotografica per sganciare le clip lungo il bordo sinistro.
-
Lascia il plettro sotto l'angolo in basso a sinistra per evitare che le clip si riaggancino.
-
-
-
Inserisci la punta di un secondo plettro di apertura sotto l'angolo in alto a destra del case inferiore.
-
Inclina il plettro verso l'alto e spingilo per posizionarlo tra il case inferiore e quello frontale.
-
-
-
Fai scorrere il plettro verso la parte posteriore della macchina fotografica per sganciare le clip lungo il bordo destro.
-
-
-
A questo punto, le clip del case inferiore dovrebbero essersi sganciate. In caso contrario, fai scorrere un plettro di apertura lungo il perimetro del case posteriore per sganciarle.
-
Inclina la parte posteriore del case inferiore verso l'alto e allontanala dalla macchina fotografica, accertandoti di far passare la leva dello sportello della pellicola dalla sua sede.
-
Rimuovi il case posteriore.
-
-
-
Inserisci la parte piatta di uno spudger tra la cerniera sinistra dello sportello della pellicola e la cornice.
-
Ruota lo spudger per separare l'occhiello passacavo in gomma dal suo perno sulla cornice.
-
Tira lo sportello verso la parte anteriore della macchina fotografica per scollegare completamente la sua cerniera sinistra.
-
-
-
Inclina il bordo sinistro dello sportello verso l'alto per separare il passacavo in gomma della cerniera sinistra.
-
Rimuovi lo sportello della pellicola.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le due viti da 3,9 mm che tengono ferma il case posteriore.
-
-
-
Inserisci uno spudger tra la cornice e il foro di allineamento sul case posteriore.
-
Ruota lo spudger per sollevare il case posteriore dal perno di allineamento.
-
Ripeti per il secondo perno.
-
-
-
Ci sono otto grandi ganci che tengono fermo il case posteriore. I prossimi quattro passi ti mostrano come sganciarli.
-
-
-
Inclina un plettro di apertura verso l'alto e inseriscilo nella fessura dove l'angolo inferiore destro del case posteriore incontra la punta triangolare del bordo destro del case anteriore.
-
Spingi il plettro verso l'alto per farlo arrivare sopra il margine che sporge nel case posteriore.
-
Mentre spingi verso l'alto, ruota lentamente il plettro verso il bordo sinistro della macchina fotografica finché non è sotto il case anteriore.
-
-
-
Mentre spingi il plettro verso il basso, fallo scorrere verso l'alto lungo il bordo destro per sganciare le clip.
-
Lascia il plettro all'angolo in alto prima di continuare per evitare che i ganci si richiudano.
-
-
-
Inclina un secondo plettro verso l'alto e inseriscilo nella fessura dove l'angolo inferiore sinistro incontra la punta triangolare del bordo sinistro del case anteriore.
-
Spingi il plettro verso l'alto per farlo arrivare sopra il margine che sporge nel case posteriore.
-
Mentre spingi verso l'alto, ruota leggermente il plettro verso il bordo destro della macchina fotografica finché non è sotto il case anteriore.
-
-
-
Mentre spingi il plettro verso il basso, fallo scorrere verso l'alto lungo il bordo sinistro per sganciare le clip rimaste.
-
-
-
Rimuovi il case posteriore dalla fotocamera e ruotalo oltre il bordo destro per esporre il cavo flessibile.
-
-
-
Usa delle pinzette per rimuovere il nastro adesivo che copre il connettore ZIF del cavo di interconnessione sulla scheda di controllo.
-
-
-
Usa la parte piatta di uno spudger per sollevare l'aletta di bloccaggio sul connettore ZIF della scheda di controllo.
-
-
-
Usa le pinzette per tirare il cavo di interconnessione via dal suo slot sulla scheda di controllo.
-
Rimuovi il case posteriore.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le due viti da 3,9 mm che tengono fermo il case superiore.
-
-
-
Inclina un plettro di apertura verso l'alto e inseriscilo nella fessura tra l'angolo in alto a destra del case superiore e il case anteriore, di fianco al flash.
-
-
-
Fai scorrere il plettro lungo la parte posteriore della macchina fotografica per liberare i ganci lungo il bordo destro.
-
Lascia il plettro nella fessura prima di continuare, per evitare che i ganci rifacciano presa.
-
-
-
Inclina un secondo plettro verso l'alto e inseriscilo nella fessura tra l'angolo in alto a sinistra del case superiore e il case anteriore.
-
-
-
Fai scorrere il plettro verso il retro della fotocamera per liberare i ganci lungo il bordo sinistro.
-
Lascia il plettro nella fessura prima di continuare, per evitare che i ganci facciano presa di nuovo.
-
-
-
Inserisci la parte piatta di uno spudger tra la cornice e il gancio esterno sinistro del case superiore, sopra il mirino.
-
Ruota lo spudger per liberare il gancio.
-
-
-
Inserisci la punta di un plettro tra la cornice e il gancio esterno destro del case superiore.
-
Fai leva per liberare il gancio.
-
-
-
Usa la punta di uno spudger per sollevare i due lati dell'aletta di bloccaggio sul connettore del cavo della scheda della porta USB-C.
-
-
-
Usa delle pinzette per sfilare il connettore del cavo della scheda della porta USB-C dalla sua presa.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le quattro viti che tengono fermo il case anteriore:
-
Due viti da 5,9 mm lungo il bordo posteriore del case anteriore
-
Capovolgi la macchina fotografica.
-
Due viti da 3,9 mm sotto la parte anteriore della macchina fotografica.
-
-
-
Solleva il bordo posteriore del case anteriore abbastanza da farci scivolare sotto la scheda della porta USB-C.
-
-
-
Inserisci la parte piatta di uno spudger tra la copertura di plastica e la parte superiore della scheda, sopra al jack da 2,5 mm.
-
Ruota lo spudger per sollevare il perno dal suo incavo nella scheda.
-

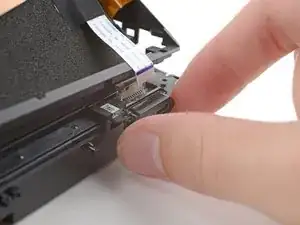

Rimuovi la copertura di plastica dalla scheda della porta USB-C.
-
Rimane solo la scheda della porta USB-C.
-
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte Polaroid I-2 per trovare aiuto.
