Introduzione
Segui questa guida per rimuovere e sostituire lo schermo sul tuo Samsung Galaxy Note 10+ 5G.
A causa del design del Note 10+ 5G, dovrai rimuovere la scocca posteriore per scollegare il cavo dello schermo.
Prima di iniziare questa procedura, assicurati di avere dell'adesivo da applicare sia alla scocca posteriore che allo schermo.
Questa guida usa passi scritti per il Note10+ non 5G. Alcune immagini in questa guida hanno piccole discontinuità. Queste non dovrebbero influenzare la procedura della guida.
Strumenti
Ricambi
-
-
Fai aderire una ventosa al bordo scaldato della cover posteriore, il più vicino possibile alla stessa.
-
Tira verso l'alto la ventosa con forza costante per creare una fessura tra la cover e il telaio.
-
Infila la punta di un plettro di apertura nella fessura.
-
-
-
Fai scorrere il plettro di apertura verso l'angolo in basso a sinistra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo in basso a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Ripeti la procedura di riscaldamento e taglio per gli altri tre lati del telefono.
-
Lascia un plettro su ogni lato mentre continui con il successivo per evitare che si reincolli.
-
-
-
Usa un cacciavite a croce Phillips per svitare le cinque viti da 4 mm che tengono ferma la bobina di ricarica wireless.
-
-
-
Usa delle pinzette per sollevare e rovesciare la copertura in metallo del connettore della batteria.
-
-
-
Mentre tieni sollevata la copertura in metallo in modo che non interferisca, usa la punta di uno spudger per far leva sul connettore della batteria per rimuoverlo.
-
-
-
Usa la punta di uno spudger per scollegare il connettore della bobina di ricarica wireless dalla scheda madre.
-
-
-
Inclina la copertura in metallo in modo da poterla prendere con le dita.
-
Tira la bobina di carica wireless verso l'alto per scollarla dal dispositivo.
-
Rimuovi la bobina di carica wireless.
-
-
-
Usa la punta di uno spudger per scollegare il connettore del cavo del touch della S-Pen dalla scheda madre.
-
-
-
Fai aderire una ventosa al bordo riscaldato dello schermo, il più vicino possibile allo stesso.
-
Tira verso l'alto la ventosa con forza costante per creare una fessura tra lo schermo e il telaio.
-
Infila la punta di un plettro di apertura nella fessura.
-
-
-
Fai scorrere il plettro lungo il bordo sinistro fino all'angolo in basso a sinistra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo in basso a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Infila un secondo plettro e fallo scorrere verso l'angolo in alto a sinistra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo in alto a sinistra per evitare che l'adesivo si reincolli.
-
-
-
Infila un terzo plettro nella fessura nel bordo inferiore dello schermo.
-
Fai scorrere il plettro verso l'angolo in basso a destra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo in alto a destra per evitare che l'adesivo si reincolli.
-
-
-
Infila un quarto plettro nella fessura nel bordo superiore dello schermo.
-
Fai scorrere il plettro verso l'angolo in alto a destra per tagliare l'adesivo.
-
Lascia il plettro nell'angolo in alto a destra per evitare che l'adesivo si reincolli.
-
-
-
Fai scorrere il plettro dall'angolo in alto a destra fino all'angolo in basso a destra per tagliare l'adesivo.
-
Fai scorrere un plettro attorno all'intero perimetro dello schermo per tagliare l'adesivo rimasto, riscaldandolo quando necessario.
-
-
-
Fai scorrere i cavi dello schermo e del touch della S-Pen attraverso i rispettivi fori nel telaio del telefono.
-

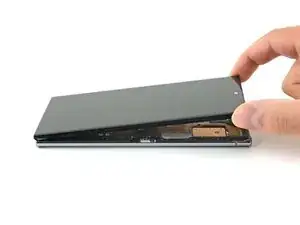

Rimuovi lo schermo.
-
Rimuovi tutto l'adesivo rimasto prima di installare un nuovo schermo.
-
Ricordati di testare la riparazione dello schermo prima di applicare l'adesivo.
-
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla nuova parte prima di installarla.
Per rimontare il dispositivo, segui le istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
