Sostituzione schermo Samsung Galaxy S10e

Scritto Da: Arthur Shi

Commenti: 36

Sostituzione schermo Samsung Galaxy S10e

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Segui questa guida per rimuovere e sostituire lo schermo del tuo Samsung Galaxy S10e. Questo richiede la rimozione della cover posteriore per scollegare lo schermo dalla scheda madre.

Questa guida rimuove lo schermo distruggendolo, mantenendo la cornice originale. Lo schermo consiste del vetro e del pannello dello schermo. Anche se la procedura rimuove il vetro separatamente dal pannello dello schermo, non potrai riutilizzare lo schermo.

Strumenti

Ricambi

Passo 1

L'apertura del telefono comprometterà le sue guarnizioni impermeabili. Procurati dell'adesivo di ricambio prima di procedere, oppure evita di esporre all'intrusione di liquidi il tuo dispositivo se vuoi rimontare il telefono senza sostituire la colla.
Spegni del tutto il tuo telefono prima di iniziare questa riparazione.

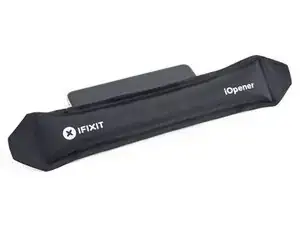

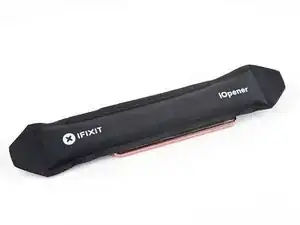

Prepara un iOpener e applicalo sul retro del telefono lungo il suo bordo destro per circa due minuti. In questo modo si ammorbidirà l'adesivo che fissa la cover posteriore.
Può rivelarsi necessario scaldare e applicare l'iOpener per diverse volte consecutive per poter scaldare abbastanza il telefono. Segui le istruzioni per l'iOpener per evitare il surriscaldamento.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra riscaldata, ma stai attento a non surriscaldare il telefono: sia lo schermo sia la batteria interna sono sensibili al calore eccessivo.

L'écran OLED et la la batterie

Isidore LECHAT -

My s10e is 4 years old now and I found glue had weakend and heating was uneccissary.

ervan.hady -

I purchased my S10e refurbished, so the exact age and prior repairs are unknown. I believe it had ~200 charge cycles. After 2.5 years, the side adhesive started to fail and there was a noticeable slit under the rear cover. It was unclear if the lithium battery was starting to swell, which would have been a more dangerous thing. As such, 3 out of the 4 sides were easy to open just with sliding the pick.

I heated the iOpeners for 30s in my 1000W microwave and it reached a temp of 180oF. I placed this on the final corner and it released fairly easily.

WL1 -

Is 180 degrees a good temperature to set the air temperature to if a heat gun is used?

Gee Foe -

Mine released without heat, just caught the edge with a fingernail and was able to work it free without any tools.

Gee Foe -

I would definitely NOT use a heat gun; the iOpener is the right thing to use. I've repaired many devices and I have lots of heat guns, but a heat gun puts out a tremendous amount of heat, and spreads it everywhere instead of in a controlled manner. The iOpener is about 150 F -- just getting uncomfortable to touch -- and the heat is all in a thin strip. You want to gently heat the edges of the cover, not cook the battery and electronics. Smart phones are expensive and the iFixit tools are cheap. Don't risk your phone to save a few bucks.

MikeT-NYC -

Passo 2

Nei passi seguenti, taglierai l'adesivo che fissa la cover posteriore.
L'adesivo è disposto come si vede nella prima immagine, che mostra l'interno della cover dopo che stata rimossa.
Nella vista dall'esterno del telefono, taglierai l'adesivo nelle aree evidenziate.
L'adesivo ha il suo spessore minimo sul lato destro del telefono, appena sotto il pulsante Bixby.

glad to see Samsung has improved back glass quality since the tortilla chip on the Note 5. much friendlier to open.

Steve B - 05/09/19

My S10e was two years old so the adhesive was really weak, and it was really simple to open. Still, this guide was totally useful.

Rafael Sánchez Treviño -

That's encouraging, hopefully the older-than-2 years S10e I'm looking to do proves as easy to open-

Gee Foe -

Mine was fairly easy, 3 years old and I was able to just pick it open carefully using only my fingernails. The hard part was the battery, which I did slowly to reuse the original adhesive, getting it off in one continuous strip.

Gee Foe -

Passo 3

Fissa una ventosa sulla cover posteriore, il più possibile vicino al bordo riscaldato, appena sotto il pulsante Bixby dove l'adesivo è più sottile.
La ventosa non può aderire bene sulla parte curva del vetro, quindi evita di disporla sul bordo estremo.
Se la cover posteriore del telefono è crepata, la ventosa può avere difficoltà ad aderire. Prova a sollevare la cover con del nastro adesivo tenace o applica alla ventosa della supercolla (cianoacrilica) e lasciala asciugare prima di procedere.

La ventouse n'adhérera pas correctement sur la partie incurvée de la vitre ,

Sur la partie incurvée de la coque.

Isidore LECHAT -

Passo 4

Appoggia il bordo riscaldato del telefono su qualcosa che abbia uno spessore di 10-15 mm per poter angolare il dispositivo semplificando così l'inserimento dello strumento di apertura.
Solleva con la ventosa il bordo destro della cover posteriore per aprire una stretta fessura tra la cover stessa e la scocca.
Questa operazione può richiedere una certa forza. Se hai dei problemi nell'apertura, applica dell'altro calore per ammorbidire ancora l'adesivo e prova di nuovo. La colla si raffredda molto rapidamente, quindi può essere necessario scaldarla ripetutamente.
Se stai usando un iOpener, segui le istruzioni per il riscaldamento per evitare di surriscaldarlo perché il pacco di gel potrebbe scoppiare.
Premi il bordo di uno strumento di apertura nella fessura.
Il vetro posteriore può rompersi se usi troppa forza o cerchi di forzarlo con attrezzi metallici.

Passo 5

Fai scorrere lo strumento di apertura lungo il bordo destro del telefono per tagliare l'adesivo che blocca la cover posteriore.

I found that using opening picks for the entire repair was much easier then the pry tool, but that could just be me

Jake Simek - 25/02/21

You are criminals! This "tutorial" is full of destructive instructions. And whenever trying to make a comment, iFixid admin hides behind the bot personality telling: "Your comment was marked as spam"

People, do not trust them! They tell you everything to break your phone so you will need to bring it to service!

Someone fromjapan -

You are criminals! No one ever should use the triangular "mediator" pick for iPhones, or planar connector picks! The back cover is NOT gorilla-glass, and it will crack in multiple places immediately! Only very thin "watchmaker" opening plates(initial pickup) and 0.1mm rigid PP stripes (cut from cheap tool packages, or 7-eleven food packs) may be used there. Before that the side rim - not the cover itself should be heated to boiling point and constantly re-heated while tearing the two-sided scotch. The opening strip may be replaced 2-3 times while reaching the opposite side, because it collects the torn glue. This instruction from iFixit is a pure sabotage for tricking non-expecting users to repair-shops.
The same goes to battery, if you don't risk using solvents, which may damage the screen and the circuit. Only rounded PP strips may tear off the battery scotch. It should be preheated from the screen side, until the battery becomes hot.

Someone fromjapan -

The commenter who keeps saying "you are criminals" over and over may have been using this guide to repair a different phone, so he or she is confused. On the Galaxy S10e, I had no trouble heating and lifting the cover as described (though I had to reheat the iOpener several times). If you heat it gently with the iOpener and long enough, you're not stressing the back cover because the glue will come loose almost immediately. (I could have almost lifted it with a fingernail).

MikeT-NYC - 13/01/24

Passo 6

Inserisci un plettro di apertura nel bordo, vicino allo strumento di apertura. Lascialo sul posto per evitare che l'adesivo si possa riattaccare.

Passo 7

Applica un iOpener riscaldato al bordo superiore del telefono per due minuti.

Passo 8

Inserisci un plettro di apertura vicino all'angolo superiore destro del telefono e fallo scorrere attorno all'angolo e attraverso tutto il bordo superiore del telefono.
Qui è maggiore la superficie incollata, quindi dovrai inserire il plettro più in profondità nel telefono per tagliare la colla.
Lascia il plettro di apertura in posizione per evitare che l'adesivo si possa riattaccare.

This was the only part on my phone that had viable adhesive after it started to naturally separate.

WL1 -

Passo 9

Applica un iOpener riscaldato al bordo sinistro del telefono per due minuti.

Insérez un nouveau médiator à côté du bord

Insérer un autre mediator

Isidore LECHAT -

Passo 10

Inserisci un nuovo plettro di apertura vicino all'angolo superiore sinistro e fallo scorrere lungo il bordo destro del telefono.
Anche questa volta, lascia il plettro di apertura in posizione nel bordo sinistro del telefono per impedire che la colla possa riattaccarsi.

Passo 11

Applica un iOpener riscaldato al bordo inferiore del telefono per due minuti.

Passo 12

Inserisci un plettro di apertura vicino a uno degli angoli inferiori del telefono e fallo scorrere lungo il bordo inferiore per staccare l'adesivo presente.
Qui la superficie incollata è maggiore, quindi dovrai inserire il plettro di apertura più in profondità del telefono per staccare l'adesivo.

Passo 13

Facendo leva con grande delicatezza con i plettri di apertura, solleva la cover posteriore.
Se la cover oppone resistenza, smetti di far leva e usa un plettro di apertura per tagliare tutto l'adesivo rimasto.
Rimuovi la cover posteriore.

WARNING: Once the cover is off, protect both the inside of the camera window in the back and the camera lens in the phone itself with pieces of paper held on by masking tape. This will prevent accidentally getting cleaner or fingerprints on them.

MikeT-NYC -

Passo 14

Segui questa guida per reinstallare la cover posteriore e sostituire l'adesivo.
Assicurati di accendere il telefono e verificare che tutto funzioni prima di applicare il nuovo adesivo e richiudere il telefono.
Se preferisci, puoi rimontare la cover senza sostituire l'adesivo. Rimuovi i pezzi grossi di colla che impedirebbero alla cover di attaccarsi a filo della scocca. Dopo l'installazione, scalda la cover e premila per fissarla. Il telefono non sarà più impermeabile, ma l'adesivo rimasto di solito è più che abbastanza per tenere ferma la cover.

This should be the very last step in the guide, but the edit button seems to only allow editing the content, not the positioning in the guide. Not sure how to fix this.

James Beegle -

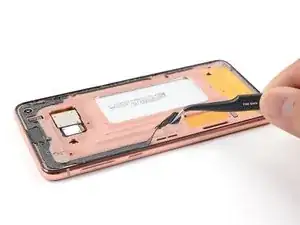

The photo seems to show someone lifting the old glue off with tweezers. That certainly wasn't true for my glue! I scrubbed it off with isopropyl alcohol and fabric. (Don't use a paper towel or Kleenex because they fall apart. I used a postage-stamp-size square cut from an old athletic sock. With this and the alcohol I was able to get the cover and the phone as clean as they were at the factory.

When doing this, hold the phone at an angle in your other hand so any alcohol dribble to the outside and not to anywhere important.

MikeT-NYC -

Passo 15

Rimuovi le otto viti a croce Phillips da 3,9 mm che fissano il telaio intermedio superiore al telefono.

Again, criminal lies! These screws have different length! Take notes which are where! There are at least 4 versions of antenna/coil modules, so each time it may be a little different.

Someone fromjapan - 23/08/23

Interesting observation! I did not see this comment until after I reassembled the midframe and closed everything, so I can not confirm. If true, I either got lucky or it didn't matter.

WL1 -

I'll note this and see about maintaining the same order for reinstallation -

Gee Foe -

Mine appeared to be all identical, so it was easy

Gee Foe -

The screws on my SM-G970F/DS were all identical.

James Beegle -

The screws in my phone were also identical. I think the "criminal lies" commenter above was confused and was using these instructions to repair a different phone. Too many of his or her comments are just not relevant to this job.

MikeT-NYC -

Passo 16

Fai scorrere un plettro di apertura sotto l'angolo inferiore destro del telaio intermedio superiore per separare l'adesivo che lo tiene attaccato al telaio intermedio inferiore.

I also had to use a little bit of heat here from the iOpener.

MikeT-NYC -

Passo 17

Inserisci la punta di uno spudger nel piccolo intaglio sul bordo destro della parte in plastica del telaio intermedio superiore, vicino al pulsante Bixby.
Usa la punta dello spudger per sollevare il telaio intermedio dalla scocca del telefono.

Criminals! These instructions are given for breaking your phone! Never use the puncher-picker! The antenna module, after gently unglued in the single spot, is pulled down! Not up! DOWN, I said! And it comes off without any force. Minimal force will be required to push it back (after putting it flat on place).

Someone fromjapan - 23/08/23

Passo 18

Solleva il telaio intermedio prendendolo dalla parte in plastica e toglilo dal telefono.
Per il rimontaggio, inserisci per primo nella scocca del telefono il bordo superiore del telaio e quindi premi su tutto l'insieme per farlo scattare in posizione.

In my phone there was a lot of residual adhesive on the top section, so I initially just flapped it over like a hinge while I finished the other steps. For me, I found, and it should be emphasized, for the reinstall, the top edge needs to be placed flat and snapped UP into the chassis for it to fit.

WL1 -

Passo 19

Usa l'estremità piatta di uno spudger per staccare il connettore della batteria sollevandolo rispetto al suo zoccolo scollegando così la batteria stessa.

This manual is a pure SABOTAGE! Never pick up the connector from the camera side! You risk damaging the camera, and the connector itself. Pick it up gently in two steps from left first, then from right, if it does not jump up immediately.

Someone fromjapan - 23/08/23

Going from the sides also avoids shorting the battery contacts if you use anything other than a non conductive tool. So the side is best.

Gee Foe -

Passo 20

Usa un cacciavite a croce Phillips per svitare le sette viti da 3,9 mmm che tengono fermo lo speaker principale.

Passo 21

Infila la punta di uno spudger nella rientranza sul bordo destro dello speaker principale.
Fai leva con lo spudger per liberare lo speaker principale.

Passo 22

Solleva lo speaker principale e rimuovilo.
Per rimontarlo, premi i bordi dello speaker principale finché non scatta in posizione.

Passo 23

Usa la parte piatta di uno spudger per sollevare e scollegare il connettore dello schermo dalla sua presa sulla scheda madre.
Per ricollegare i connettori a pressione come questo, allinea attentamente e premi su un lato, quindi ripeti per l'altro lato. Non premere nel centro. Se il connettore non è allineato correttamente, i contatti si possono piegare, causando danni permanenti.

The blue L-pick is there for picking up the connectors! Not the black glue-scratcher/puncher! Follow this manual if you want to destroy your phone.

Someone fromjapan -

Passo 24

Gira il telefono in modo che lo schermo sia rivolto verso l'alto.

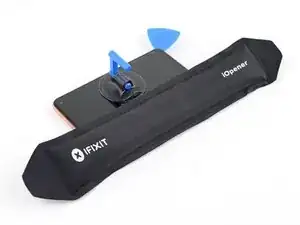

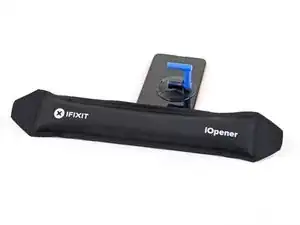

Appoggia un iOpener scaldato al bordo destro dello schermo per due minuti.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra scaldante, ma stai attento a non surriscaldare il telefono: la batteria è facilmente danneggiabile dal calore eccessivo.

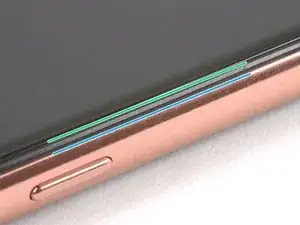

Mentre aspetti, segnati le seguenti fessure:

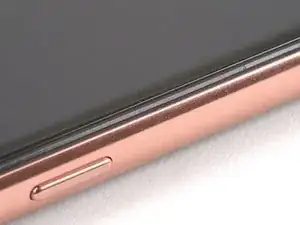

Fessura dello schermo: questa fessura è sopra il sottile bordo in plastica. Dovrai fare leva in questa fessura per separare lo schermo.
Fessura della cornice: questa fessura è sotto il sottile bordo in plastica. Non fare leva in questa fessura o danneggerai il bordo in plastica.

Absolutely useless -this otolaryngological warm-pad is made for treating sinusitis and ear inflammation. It will never heat up the phone frame to 90C. Use the hot-plate and hot-air gun. At least a good hairdrier may work.

Someone fromjapan -

Passo 25

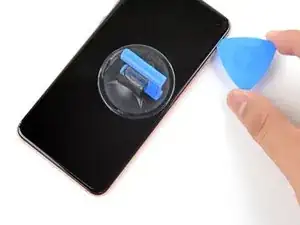

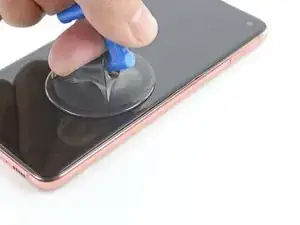

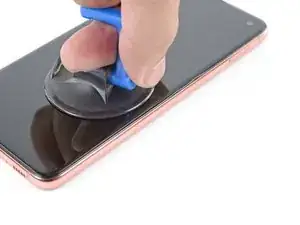

Fai aderire una ventosa al bordo scaldato dello schermo.
Tira la ventosa verso l'alto con forza costante per creare una fessura.
A seconda dell'età del tuo dispositivo, questo può essere più o meno difficile. Se hai dei problemi, scalda ulteriormente e riprova.

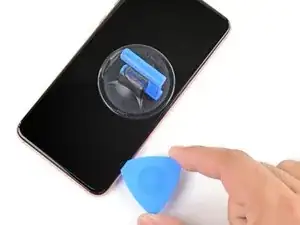

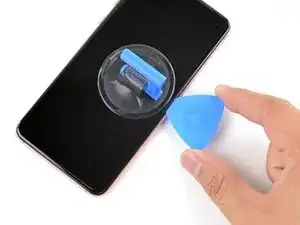

Infila la punta di uno spudger nella fessura dello schermo.
Assicurati di infilare il plettro nella fessura sopra il bordo in plastica.

Passo 26

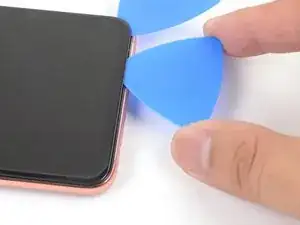

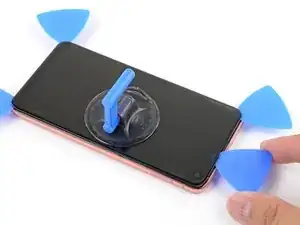

Fai scorrere il plettro sotto il bordo destro per tagliare l'adesivo.
Lascia il plettro sotto l'angolo per evitare che l'adesivo si reincolli.

Passo 27

Appoggia un iOpener scaldato al bordo inferiore dello schermo per un minuto.

Passo 28

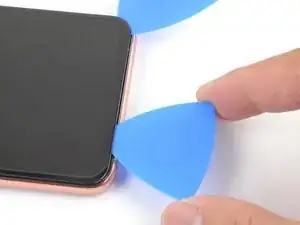

Fai scorrere il plettro sotto il bordo inferiore per tagliare l'adesivo.
Lascia il plettro sotto l'angolo per evitare che l'adesivo si reincolli.

Passo 29

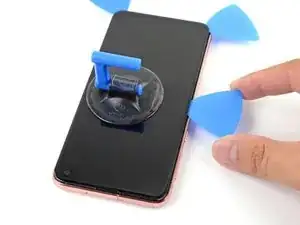

Ripeti la procedura di riscaldamento e di taglio per i bordi restanti dello schermo.

Passo 30

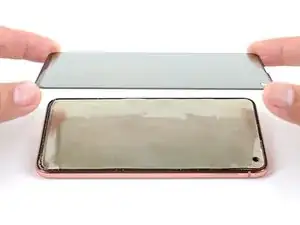

Solleva e rimuovi il vetro dello schermo.
Il pannello OLED è solitamente sigillato contro il vetro. Una volta esposto all'aria, il pannello non funzionerà più.

does it mean that you cannot reattach the screen to make it work again?

Carlos -

That's correct. If you were able to detach the screen without separating the layers, you can use it again.

Arthur Shi -

Passo 31

Appoggia un iOpener scaldato al pannello OLED dello schermo per un minuto per ammorbidire l'adesivo.

Passo 32

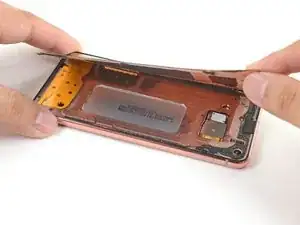

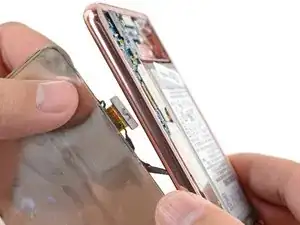

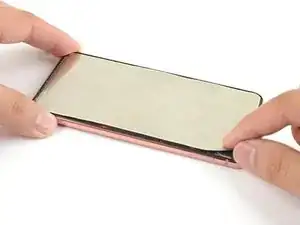

Solleva il pannello dello schermo dal bordo destro e separalo dalla cornice.

Passo 33

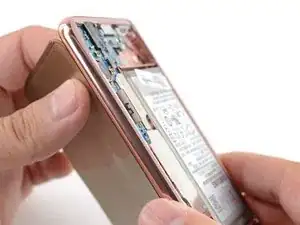

Fai passare il connettore del pannello dello schermo attraverso la cornice.
Se stai avendo problemi, puoi scegliere di tagliare il cavo dello schermo per rimuoverlo.

Passo 34

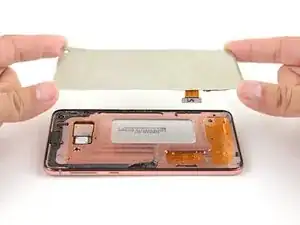

Rimuovi il pannello dello schermo.
Se stai usando dell'adesivo tagliato su misura, segui questa guida per le istruzioni su come rimuovere l'adesivo originale ed incollare il nuovo schermo.
Se stai usando del nastro Tesa per incollare lo schermo, segui questa guida.

Conclusione

Per rimontare il tuo dispositivo, segui le istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

Dopo aver completato la riparazione, segui questa guida per testarla.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte per trovare aiuto.
