Introduzione
Segui questa guida per sostituire lo schermo nel tuo iPad Pro 12.9" di quarta generazione.
Alcune ragioni comuni per riparare il tuo schermo sono se è crepato, non risponde al tocco o ha dei pixel morti.
Lo schermo consiste di display e assemblaggio dei sensori superiori. Se non trasferisci i sensori superiori, perderai FaceID e TrueTone. L'assemblaggio dei sensori è molto ben incollato sullo schermo e si rompe facilmente. Lavora con molta calma quando sollevi l'assemblaggio dei sensori.
Ti servirà dell'adesivo sostitutivo, come un nastro biadesivo sottile, e colla per completare questa riparazione.
Alcune foto mostrano il connettore della batteria bloccato con due strisce di carta. Anche se questo è un metodo opzionale, è più affidabile scaricare completamente la batteria. Ignora le discrepanze visive mentre procedi con la guida.
Strumenti
-
-
Tira la manopola blu per sbloccare i bracci dell'Anti-Clamp.
-
Posiziona un oggetto sotto l'iPad così che rimanda parallelo alla superficie di appoggio tra le due ventose.
-
Posiziona le ventose vicino al centro del bordo destro, una sulla parte superiore e una sulla parte inferiore.
-
Tieni ferma la parte inferiore dell'Anti-Clamp e premi con decisione sulla ventosa superiore per farle fare presa.
-
-
-
Tira la maniglia blu in avanti per bloccare i bracci.
-
Ruota la maniglia di 360 gradi o finché le ventose iniziano ad allungarsi.
-
Accertati che le ventose rimangano allineate l'una con l'altra. Se cominciano a scivolare fuori dall'allineamento, allenta leggermente le ventose e riallinea i bracci.
-
-
-
Aspetta un minuto per dare all'adesivo la possibilità di lasciarsi andare e formare una fessura.
-
Se lo schermo non si sta scaldando abbastanza, puoi usare un asciugacapelli per scaldare lungo il bordo destro dell'iPad.
-
Inserisci un plettro di apertura sotto lo schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
-
Salta il prossimo passo.
-
-
-
Applica una ventosa con manico allo schermo, il più vicino possibile al bordo destro.
-
Tira il manico della ventosa con forza costante per creare una piccola fessura tra telaio e schermo.
-
Inserisci un plettro di apertura nella fessura.
-
-
-
Un magnete inizia a 2 cm dal bordo superiore ed è lungo 2,5 cm.
-
Il secondo magnete inizia a 3 cm dal bordo inferiore ed è lungo 2,5 cm.
-
-
-
Fai scorrere il tuo plettro avanti e indietro lungo il bordo destro dello schermo per tagliare l'adesivo.
-
-
-
Ruota il tuo plettro intorno all'angolo inferiore destro dello schermo.
-
Lascia il plettro all'angolo inferiore destro per evitare che l'adesivo si rincolli.
-
-
-
Inserisci un secondo plettro di apertura nell'angolo in basso a destra dello schermo.
-
Fai scorrere il plettro verso l'angolo inferiore sinistro per tagliare l'adesivo del bordo inferiore.
-
-
-
Ruota il plettro di apertura intorno all'angolo inferiore sinistro dello schermo.
-
Lascia il plettro nell'angolo inferiore sinistro per evitare che l'adesivo si rincolli.
-
-
-
L'incavo superiore comincia a 4 cm dal bordo superiore ed è lungo 2,5 cm.
-
L'incavo centrale è esattamente a metà del telaio ed è lungo 2,5 cm.
-
L'incavo inferiore comincia a 4 cm dal bordo inferiore ed è lungo 2,5 cm.
-
-
-
Inserisci un terzo plettro di apertura nell'angolo inferiore sinistro dello schermo.
-
Fai scorrere il plettro verso l'angolo superiore sinistro per tagliare l'adesivo del bordo.
-
-
-
Ruota il plettro di apertura intorno all'angolo in alto a sinistra dello schermo.
-
Lascia il plettro sotto l'angolo in alto a sinistra per evitare che l'adesivo si rincolli.
-
-
-
Mentre l'adesivo del bordo superiore si ammorbidisce, prendi nota di queste informazioni:
-
Ci sono due sensori di luce ambientale vicino agli angoli. Qui inserisci solo proprio la punta del plettro per evitare di danneggiarli.
-
Ci sono tre strisce di nastro adesivo per disperdere il calore. Inclina il tuo plettro verso l'alto mentre tagli qui.
-
L'assemblaggio della fotocamera interna si trova al centro del bordo superiore. Qui non inserire il plettro, per evitare di danneggiarlo.
-
-
-
Fai scorrere il plettro per 9 cm verso il centro del bordo superiore per tagliare l'adesivo, facendo attenzione ai punti menzionati nel passo precedente.
-
-
-
Inserisci un quarto plettro di apertura a destra dell'assemblaggio della fotocamera interna, 4 cm dal plettro precedente e 9 cm dal bordo destro dello schermo.
-
Fai scorrere il plettro verso l'angolo in alto a destra per tagliare l'adesivo rimasto.
-
-
-
Afferra due angoli opposti dello schermo e muovilo delicatamente per separarlo dal telaio,
-
Sposta lo schermo verso l'angolo in basso a destra del telaio finché non scopri il cavo a nastro vicino al bordo superiore.
-
-
-
Usa il cacciavite a croce Phillips per rimuovere le due viti che tengono ferma la protezione del cavo superiore:
-
Una vita da 1,8 mm
-
Una vite da 2,0 mm
-
-
-
Usa la punta di uno spudger per sollevare e scollegare il connettore a pressione dei sensori superiori.
-
-
-
Afferra il bordo destro dello schermo e aprilo come se fosse un libro.
-
Appoggia lo schermo oltre il bordo sinistro dell'iPad.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le cinque viti che tengono ferma la protezione del cavo inferiore:
-
Quattro viti da 1,1 mm
-
Una vite da 2,0 mm
-
-
-
Usa la punta dello spudger per sollevare e scollegare i due connettori a pressione superiori dello schermo dalla scheda logica.
-
-
-
Usa la punta dello spudger per sollevare e scollegare i due connettori a pressione inferiori dello schermo dalla scheda logica.
-
-
-
Rimuovi il nastro adesivo dalla staffa del cavo dello schermo posizionata all'angolo in basso a destra dello schermo.
-
-
-
Continua a rimuovere il nastro adesivo sul bordo esterno finché la staffa non è completamente scoperta.
-
-
-

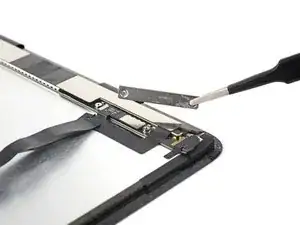

Usa un cacciavite a croce Phillips per rimuovere le due viti da 1,3 mm che tengono ferma la staffa del cavo dello schermo.
-
-
-

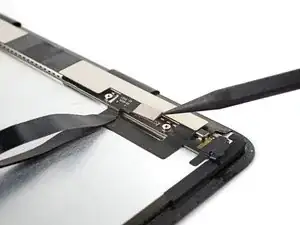

Usa uno spudger per sollevare e scollegare il connettore a pressione del cavo inferiore del display sullo schermo.
-

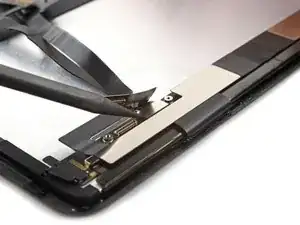

Usa le pinzette per piegare il connettore a pressione inferiore lontano dallo schermo, scoprendo il connettore a pressione superiore.
-
-
-
Usa uno spudger per sollevare e scollegare il connettore a pressione del cavo superiore del display sullo schermo.
-
-
-
Il gruppo dei sensori superiori è formato da quattro sensori:
-
Due sensori di luce ambientale
-
Un sensore di prossimità
-
Un microfono
-
-
-
Inserisci un braccio delle pinzette angolate tra il sensore di luce ambientale e lo schermo.
-
Sollevalo per separare il sensore dallo schermo.
-
Ripeti questa procedura per l'altro sensore di luce ambientale.
-
-
-
Inserisci un braccio delle tue pinzette angolate tra il cavo del sensore di prossimità e lo schermo.
-
Fai scorrere le pinzette verso lo schermo, mentre sollevi per separare il sensore dallo schermo.
-
-
-
Fai scorrere uno strumento di apertura sotto il microfono per separare il suo adesivo.
-
Solleva per separare il microfono dallo schermo.
-
-
-
Fa' scorrere un plettro di apertura sotto il cavo dell'insieme dei sensori superiori per separarlo dallo schermo.
-
-
-
Continua a far scorrere il plettro lungo l'insieme dei sensori superiori finché non si è separato completamente dallo schermo.
-
Rimuovi l'insieme dei sensori superiori.
-
-
-
Allinea l'insieme dei sensori superiori sullo schermo sostitutivo.
-
Usa del nastro adesivo Tesa, o altri nastri biadesivi simili, per incollare i cavi allo schermo.
-
Usa dell'adesivo E6000, o simili, per fissare i sensori ai loro intagli sullo schermo.
-
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti o la rimozione di protezioni adesive dalla parte nuova prima di installarla.
Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
La riparazione non è andata come previsto? Prova delle soluzioni ai problemi di base o rivolgiti alla nostra comunità Risposte per trovare aiuto.
5 commenti
I completed this process today. I had a cracked screen on a 2020 12.9" iPad. Great guide but a couple of things I think should be mentioned.
1. Screen magnets along the right edge are not included on the replacement screen I got from iFixit, which I should have noticed but didn't. So don't forget to transfer these over. I did not realize this until I had sealed it up again, unfortunately, and I don't want to damage the adhesive or risk damaging the new screen just to have my case magnetize properly. Luckily my case has a latch piece that comes up around the Apple pencil and then attaches to the screen cover so these magnets are not necessary for me.
2. The description of the reattachment of the press connectors could use some clarification. "One side" refers to the short edges of the rectangular connector which could be nice to clarify, as I first assumed it meant the rows of pins. Though once you see how it works it is fairly obvious.
Overall I am happy with the result! No more cracks and fully functional!
Will -
I would also add that if you have a cracked screen be very careful with the opening process, the suction cup will only pull up larger shards individually, even with a lot of packing tape. Wear safety goggles because the shards can spring out when tension is suddenly released by cracking! I ended up having to remove a lot of smaller pieces with tweezers and eventually, I was able to finish cutting the adhesive and remove the old screen.
Will -
Follow up to this 4 months later - the screen is not good. It becomes completely unresponsive and randomly taps things on screen sometimes. It’s totally random when it does this which is stressful if I am trying to use the ipad for sheet music. I wouldn’t recommend the ifixit screen unfortunately. It also has a bright spot that is visible when scrolling on a page toward the bottom left of the screen. I didn’t notice at first - not nearly as much of a problem as the screen responsiveness issues that have appeared.
I know these issues are with the screen because when I use an external keyboard/trackpad the ipad is fully responsive, only the touch input is very spotty. I wish I could say it has to do with how I repaired it but all of the cables were securely attached and the top sensors (including FaceID) function perfectly. The screen looks great otherwise, it’s just intermittently unusable. I have tried restarting the ipad, restoring, etc. It doesn’t matter. It’s not an OS thing.
Will -
I'm sorry to hear your replacement screen isn't working as expected, Will. You may have some luck getting in touch with our customer service: https://help.ifixit.com/article/136-emai...
Thanks for all the extra tips (I'm sure I would have missed the magnets if it wasn't for your remark!), it helped me get through the steps! I got the full repair kit, but the iOpener never got hot enough (it was always just warm to the touch in the middle, never hot, and when I heated it some more, it exploded. While it was "warm" it never managed to loosen any glue). However the hair dryer worked like a charm.
It took a lot of effort to remove all small glass pieces, but it was worth it, everything works as before again! All in all I think I spent 5 hours.
I hope my replacement screen will last longer than yours!
My replacement screen already had sticky tape on it, so I didn't use the extra installation adhesive that was provided.
Claude -
