Sostituzione schermo iPhone 11 Pro

Scritto Da: Jeff Suovanen

Commenti: 24

Difficoltà

Moderato

Passi

Tempo Necessario

1 - 2 ore

Introduzione

Se lo schermo del tuo iPhone 11 Pro Max è crepato, non risponde al tocco oppure non mostra un'immagine quando accendi il telefono, usa questa guida per ripristinare il buon funzionamento del tuo iPhone installando un nuovo schermo, o meglio un nuovo gruppo display.

L'insieme di altoparlante voce e gruppo sensori fissato sul retro dello schermo è accoppiato in fabbrica al tuo esemplare di iPhone, quindi devi trasferire questo gruppo dal vecchio display al nuovo nel corso di ogni sostituzione. L'insieme contiene l'illuminatore flood che una parte del sistema biometrico di accesso sicuro Face ID. Se danneggiato o sostituito, il Face ID smetterà di funzionare, quindi presta una particolare cura a non danneggiare alcun componente durante questa procedura. In caso di danni, la funzionalità Face ID può essere ripristinata soltanto da un tecnico Apple o autorizzato da Apple.

Nota: la funzionalità True Tone è disabilitata dopo ogni sostituzione di schermo, anche se usi uno schermo Apple originale. Inoltre, il tuo telefono potrebbe mostrare un avviso temporaneo sulla "genuinità" del display.

Strumenti

Ricambi

Passo 1

Prima di iniziare, scarica la batteria del tuo iPhone al di sotto del 25%. Una batteria agli ioni di litio carica può prendere fuoco e/o esplodere se accidentalmente perforata.
Spegni il tuo iPhone prima di cominciare a disassemblarlo.
Rimuovi le due viti pentalobe lunghe 6,7 mm dal bordo inferiore del tuo iPhone.
L'apertura dello schermo dell'iPhone comprometterà le sue guarnizioni impermeabili. Assicurati di avere guarnizioni sostitutive prima di continuare con la guida: altrimenti, se hai intenzione di rimontare l'iPhone senza sostituire le guarnizioni, dovrai cercare di evitare l'esposizione a liquidi.

Passo 2

Se il tuo iPhone ha lo schermo in pezzi, applicando del nastro adesivo sulla superficie eviterai ulteriori rotture e la possibilità di farti male nel corso della riparazione.
Disponi strisce sovrapposte di nastro da pacchi sul display dell'iPhone fino a ricoprire tutta la superficie.
In questo modo impedirai la dispersione di schegge di vetro e assicurerai l'integrità strutturale del display quando lo forzerai per sollevarlo.
Indossa occhiali di sicurezza per proteggere gli occhi da schegge di vetro che potrebbero volare via nel corso della riparazione.
Se la rottura del vetro rende difficile far aderire una ventosa come indicato nei prossimi passi, prova a ripiegare un pezzo di nastro adesivo molto tenace (come il nastro americano) attorno a una maniglia e usalo al posto della ventosa per sollevare il display.

How to detect my Iphone what screen it is, OLED or LCD?

sabrihakulii - 08/07/20

It’s OLED. You can find the specs here, https://support.apple.com/en-us/HT201296

When you find your phone, at the bottom of the description click on, See the tech specs…

mcr4u2 - 23/08/20

The included suction cups were stiff and worthless. They would not lift the screen. Also, I tried every type of tape on the screen to help the suction cups stick without success. Heavy duty suction cups were for my bathroom also failed. However, I had an old GoPro mount with some preapplied double sided 3M VSB tape and stuck that on the screen near the bottom. Magic! This method had the added bonus of being able to use a GoPro attachment as a handle to lift the screen, and propped up the screen like a kickstand in step 12.

Tawan Khamapirad - 15/12/20

Very cool! Thanks

Antonio -

My screen was pretty stuck… would not budge. Heated, super glued the suction cup, tried gorilla tape. Ended up doing the GoPro mount with 3M VSB tape method mentioned. Worked great. That 3M tape is the bomb.

Rich Wachtel - 03/05/21

The included suction cup took a few tries but ended up working for me.

charlotte -

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003 thick goes right in. Work your way up until you can get the pick or supplied pry tool in.

William Olstad -

where can I buy 3M VSB plis!!

gerardo artigas cuellar -

3M VHB tape is at auto stores and other big box stores, or online.

nicO -

I used the tweezers that came with the replacement screen and jammed one of them into the glass and that eventually worked. Heating with a blow dryer is also important. The suction cup was helpful in loosening the adhesive for sure, but just not enough to get the display to come out.

J Olin -

Passo 3

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.
Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi da schegge libere durante la riparazione.
Se non riesci a far aderire la ventosa nei prossimi passi, applica del nastro adesivo resistente (come del nastro americano telato) come una maniglia e alza lo schermo con quello.
Se non riesci, puoi incollare la ventosa allo schermo con la super colla.

Passo 4

I prossimi tre passaggi fanno una dimostrazione dell'Anti-Clamp, uno strumento designato per agevolare le procedure di apertura. Se non stai utilizzando l'Anti-Clamp, puoi saltare questi tre passaggi per un metodo alternativo.
Per le istruzioni completi su come usare l'Anti-Clamp, guarda questa guida.
Tira la maniglia blu indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una di fronte e una sul retro.
Premi le ventose insieme per farle aderire sull'area desiderata.
Se ritieni che la superficie del tuo iPhone sia troppo scivolosa perché l'Anti-Clamp possa far presa, puoi utilizzare del nastro adesivo per creare una superficie più aderente.

Passo 5

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 6

Scalda un iOpener e fallo passare attraverso i bracci dell'Anti-Clamp.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma il calore estremo può danneggiare lo schermo o la batteria interna, quindi procedi con cautela.
Piega l'iOpener così che sia appoggiato sul bordo inferiore dell'iPhone.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto lo schermo e la sua scocca di plastica, non solo sotto lo schermo.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi tre passi.

Passo 7

Il riscaldamento del bordo inferiore dell'iPhone aiuta ad ammorbidire l'adesivo che blocca il display, rendendone più semplice il distacco.
Usa un asciugacapelli o una pistola termica, oppure prepara un iOpener e applicalo al bordo inferiore dell'iPhone per circa un minuto per ammorbidire l'adesivo sottostante.

I used a regulated heating gun, 180 degree celsius, 60 percent airstream, moving constantly around the edges for two minutes - works great for me.

einhanseat -

Passo 8

Se usi una sola ventosa, applicala sul bordo inferiore del telefono evitando la parte curva del vetro.

Passo 9

Tira la ventosa applicando una tensione forte e costante fino a creare una piccola fessura tra il pannello frontale e il case posteriore.
Inserisci un plettro di apertura nella fessura sotto lo schermo e la scocca di plastica, non solo sotto lo schermo.
L'adesivo impermeabile che tiene in posizione il display è molto tenace. La creazione di questa fessura iniziale richiede l'applicazione di una forza piuttosto elevata. Se hai difficoltà nell'aprire una fessura, applica altro calore e muovi lo schermo su e giù per indebolire l'adesivo finché non riesci a infilare lo strumento di apertura.

Passo 10

Fai scorrere il tuo attrezzo attorno all'angolo inferiore sinistro e lungo il bordo sinistro dell'iPhone per rompere l'adesivo che tiene in posizione il display.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i componenti interni.

Passo 11

Ci sono dei cavi delicati lungo il bordo destro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 12

Inserisci nuovamente il tuo plettro nell'angolo inferiore destro dell'iPhone e fallo scorrere lungo il lato destro del telefono per separare l'adesivo.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i cavi del display.

Passo 13

Il bordo superiore del display è fissato sia con la colla sia con delle clip.
Fai scorrere il plettro sotto il bordo superiore del display, mentre muovi o scuoti delicatamente il display verso il basso, in direzione della porta Lightning.
Inserisci il plettro nell'angolo superiore destro del telefono.

Passo 14

Continua a tirare lo schermo verso il basso (verso la porta Lightning) per poter creare una fessura larga abbastanza per il plettro.
Fai scorrere il plettro fino all'angolo superiore sinistro tagliando tutto l'adesivo di fissaggio del display rimanente.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare il gruppo dei sensori frontali.

Passo 15

Tira la linguetta sulla ventosa per staccarla dal pannello frontale.

Passo 16

Apri l'iPhone sollevando il display dal lato sinistro, come per sollevare la copertina posteriore di un libro.
Non cercare di staccare del tutto il display, perché questo è ancora connesso alla scheda logica dell'iPhone da diversi fragili cavi piatti.
Appoggia il display contro qualche tipo di supporto per mantenerlo aperto mentre lavori sul telefono.
Durante il rimontaggio, disponi il display in posizione, allinea le clip lungo il bordo superiore e premi delicatamente il bordo stesso per metterlo in posizione prima di reinserire tutto il display. Se non si incastra facilmente fino al clic, controlla le clip lungo il perimetro del display per assicurarti che non si siano deformate.

Passo 17

Rimuovi le due viti tri-wing Y000 lunghe 1,3 mm che fissano la cover del connettore della batteria.
Nel corso di tutta questa procedura, per evitare di danneggiare il tuo iPhone, tieni traccia di ogni vite e assicurati che torni esattamente al suo posto.
In fase di rimontaggio, questo è il momento giusto di accendere il tuo iPhone e provarne tutte le funzioni prima di rimettere al suo posto il display e sigillarlo. Ricordati poi di spegnere completamente l'iPhone prima di riprendere il rimontaggio.

I have the Mako Driver kit. The Y000 in that doesn’t work. it doesn’t seem to work for these screws. Almost feel like the tip needs to be ground down to fit the Y screw.

Lawrence -

German translation says "3 screws” but there are only 2.

Markus Mohr -

Passo 18

Rimuovi la piastrina.

Passo 19

Usa uno spudger o un'unghia pulita per sollevare il connettore della batteria dal suo zoccolo sulla scheda logica.
Cerca di non danneggiare la guarnizione di silicone nero che circonda questa e altre connessioni sulla scheda. Questi sigilli assicurano una protezione supplementare dall'intrusione di acqua e polvere.
Piega leggermente il connettore in modo che resti lontano dalla scheda logica per impedire che possa accidentalmente rientrare in contatto con lo zoccolo e quindi alimentare il telefono nel corso della riparazione.

Passo 20

Usa un cacciavite tri-wing Y000 per rimuovere le sei viti lunghe 1,3 mm che fissano la cover della scheda madre.

Passo 21

Rimuovi la piastrina metallica.

Passo 22

Usa uno spudger o unghia per la scollegare il connettore del cavo del pannello OLED.
Per riconnettere i connettori a pressione come questo, allineali con cura e premili da un lato finché non senti il clic di bloccaggio, quindi ripeti l'operazione dall'altro lato. Non premere in centro. Se il connettore non è perfettamente allineato, i pin possono piegarsi, provocando danni permanenti.

Passo 23

Usa uno spudger o un'unghia per scollegare il connettore del cavo del gruppo sensori frontali.
Usa uno spudger o un'unghia per scollegare il connettore del cavo del digitizer.
Se una parte qualsiasi del tuo schermo non risponde al tocco dopo la riparazione, scollega la batteria e poi rimetti al suo posto questo connettore. Accertati che scatti nella sua posizione e che nello zoccolo non ci siano polvere o altri tipi di ostruzione.

Passo 24

Rimuovi il gruppo schermo.
In fase di rimontaggio, fermati in questo punto se vuoi sostituire l'adesivo impermeabile attorno ai bordi dello schermo.

Between steps 20 & 21, use a Y000 driver to remove two 1.3 mm screws securing the sensor cable cover bracket, then carefully remove the long and narrow bracket.

randy -

Passo 25

Usa un cacciavite tri-wing Y000 per rimuovere le tre viti che fissano il gruppo altoparlante/sensore al retro dello schermo:
Due viti lunghe 1,3 mm
Una vite lunga 1,9 mm

Note that the top left screw has a smaller head than the other 3! You’ll learn like I did if they get mixed up & its really hard to get the other 1.3 mm screw to fit.

Andrew Campbell -

Thank you Andrew. That saved me!

Matt Hunt -

Passo 26

Il gruppo altoparlante è fissato con dell'adesivo poco tenace.
Usa l'estremità a punta di uno spudger per sollevare delicatamente il bordo superiore dell'altoparlante.
Rovescia il gruppo altoparlante, disponendolo di piatto e lontano dal bordo superiore dello schermo.
L'altoparlante rimane attaccato tramite un cavo a nastro molto sottile. Stai attento a non strappare o danneggiare il cavo.

Passo 27

Usa un asciugacapelli o una pistola termica, oppure prepara un iOpener e applicalo nella parte superiore dello schermo per 1-2 minuti per ammorbidire l'adesivo che blocca i sensori.

Passo 28

Usa l'estremità a punta di uno spudger per sollevare e staccare il microfono dal suo incavo nel pannello frontale.

Passo 29

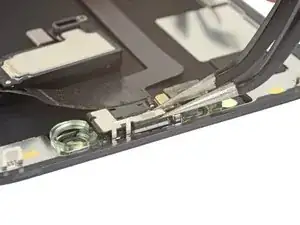

Usa delle pinzette per smuovere il sensore luce ambiente e quindi sollevarlo dal suo alloggiamento nello schermo.
Se il sensore non si libera dopo averlo mosso per alcuni secondi, applica dell'altro calore e prova di nuovo.
Il sensore resta attaccato al resto del gruppo tramite un cavo flessibile molto sottile. Stai attento a non strappare o danneggiare il cavo.

Passo 30

Se sei riuscito a staccare l'intero sensore luce ambiente, come mostrato nella prima foto, continua passando direttamente al prossimo passo.
Se la striscia bianca che fa da diffusore si è staccata e rimane bloccata nello schermo, come mostrato nella seconda immagine, dovrai far leva con cautela sul suo bordo superiore con una lama sottile o uno strumento di apertura per rimuoverla. Una nuova applicazione di calore può semplificare questa operazione.
In fase di rimontaggio, installa per primo il diffusore dello schermo, accertandoti che sia rivolto dalla parte giusta (la faccia frontale è mostrata nella prima foto, quella posteriore nella terza).
Quindi disponi il sensore luce ambiente sopra il diffusore. Dovrai tenere fermo il sensore nella sua posizione mentre rimonti le viti che fissano il gruppo altoparlante/sensore. Una volta serrate le viti, il sensore rimarrà nella sua posizione e funzionerà normalmente.

Passo 31

Con un'azione da sinistra a destra, fai scorrere un plettro di apertura sotto il cavo flessibile e sotto il modulo con il sensore di prossimità e l'illuminatore flood.
Smuovi dolcemente il modulo finché non si separa dal suo incavo nel pannello frontale.
Quindi disponi il sensore luce ambiente sopra il diffusore. Dovrai tenere fermo il sensore nella sua posizione mentre rimonti le viti che fissano il gruppo altoparlante/sensore. Una volta serrate le viti, il sensore rimarrà nella sua posizione e funzionerà normalmente.

Passo 32

Rimuovi il gruppo altoparlante e sensori frontali.
In fase di rimontaggio, verifica la posizione del modulo di plastica nera che contiene questi componenti:
Sensore di prossimità
Illuminatore flood
Il modulo deve essere posizionato in modo che questi componenti non siano coperti da adesivo.

Conclusione

Confronta la tua parte da rimpiazzare con l'originale:potresti dover trasferire dei componenti o rimuovere fogli protettivi dalla nuova parte prima di installarla.

Per riassemblare il dispositivo, segui le istruzioni precedenti in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata secondo i piani? Vai sulla nostra comunità Risposte iPhone 11 Pro per trovare aiuto nella risoluzione dei problemi.
