Sostituzione schermo iPhone 14

Scritto Da: Tobias Isakeit

Commenti: 16

Difficoltà

Moderato

Passi

Tempo Necessario

45 minuti - 1 ora

Introduzione

Se lo schermo del tuo iPhone 14 è crepato, non risponde al tocco o non mostra nessuna immagine quando il telefono è acceso, usa questa guida per ripristinare il funzionamento del tuo iPhone con un nuovo display, o gruppo schermo.

Questa guida è stata creata usando il modello (internazionale) A2882. Se stai riparando un diverso modello di iPhone 14, potrebbero esserci delle leggere discrepanze visive, ma la procedura dovrebbe rimanere la stessa.

Nota: La funzionalità True Tone e la luminosità automatica vengono disabilitate dopo aver sostituito lo schermo, anche se si usa uno schermo Apple originale. Anche il FaceID viene disabilitato a meno che l'iPhone non giri su iOS 15.2 o versioni più recenti.

Ti servirà dell'adesivo di ricambio per rincollare lo schermo quando riassembli il dispositivo. Il tuo dispositivo funzionerà normalmente, ma molto probabilmente perderà la sua valutazione IP (protezione ingressi).

Strumenti

Ricambi

Passo 1

Spegni il tuo iPhone prima di cominciare con lo smontaggio.
Rimuovi le due viti pentalobate P2 lunghe 6,8 mm presenti nel bordo inferiore dell'iPhone.

Passo 2

Se inserito troppo a fondo, un plettro per l'apertura può danneggiare il tuo dispositivo. Segui i passi di questa guida per segnare il tuo plettro ed prevenire eventuali danni.
Misura 3 mm dalla punta del plettro e segna questa distanza con un pennarello indelebile.
Puoi anche segnare gli altri angoli del plettro con altre misure.
Alternativamente, ferma con del nastro adesivo una moneta al plettro a 3mm dalla sua punta.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

Passo 3

Se il tuo iPhone ha lo schermo crepato, evita che si rompa ulteriormente e di farti male durante la riparazione mettendo del nastro adesivo sul vetro.

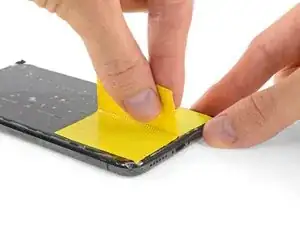

Posiziona strisce sovrapposte di nastro trasparente da pacchi sullo schermo dell'iPhone finché non l'hai coperto tutto.
Indossa occhiali di protezione per proteggere gli occhi dalle schegge di vetro che possono liberarsi durante la riparazione.
Se, nei prossimi passi, non riesci a far aderire la ventosa, piega un pezzo di nastro adesivo resistente (come del nastro adesivo americano) come fosse una maniglia e usa quella per sollevare lo schermo.
Se non funziona niente, puoi incollare la ventosa allo schermo con della supercolla.

Had to do the superglue. Also that glass was so shattered that it came off in pieces, took my almost an hour to get the whole screen of. Tape didn't really help there, it would just pull the tape off instead of the screen. Do note that the whole screen assembly is quite thick, I think I initially put my pick in a layer inbetween.

Gijs Leegwater -

Passo 4

I prossimi tre passi dimostrano l'uso dell'Anti-Clamp, uno strumento che abbiamo progettato per rendere più facile la procedura di apertura. Se non stai usando l'Anti-Clamp, salta i prossimi tre passi per un metodo alternativo.
Per le istruzioni complete su come usare l'Anti-Clamp, da' un'occhiata a questa guida.
Segui questa guida per fissare il vetro posteriore con il nastro adesivo incluso.
Tira la manopola blu all'indietro per sbloccare i bracci dell'Anti-Clamp.
Fai scorrere i bracci oltre il bordo sinistro o destro del tuo iPhone.
Posiziona le ventose vicino al bordo inferiore dell'iPhone, una davanti e una dietro.
Premi le ventose insieme per fargli fare presa sull'area desiderata.
Se la superficie del tuo iPhone è troppo scivolosa perché l'Anti-Clamp faccia presa, puoi usare del nastro adesivo per creare una superficie più aderente.

Passo 5

Tira la manopola blu in avanti per bloccare i bracci.
Gira la manopola in senso orario di 360° o finché le ventose cominciano ad allungarsi.
Accertati che le ventose rimangano allineate fra loro. Se si spostano, allentale leggermente e riallinea i bracci.

Passo 6

Appoggia il tuo iPhone su un oggetto resistente prima di continuare, come un libro con la copertina rigida, così che stia parallelo al pavimento senza tenerlo fermo. Questo rende più facile il lavoro nei prossimi passi.
Usa un asciugacapelli per scaldare il bordo inferiore dell'iPhone. Il vetro dovrebbe essere leggermente troppo caldo da toccare.
Per le istruzioni complete su come usare un asciugacapelli, da' un'occhiata a questa guida.
Aspetta un minuto per dare la possibilità all'adesivo di lasciarsi andare e creare una fessura.
Inserisci un plettro di apertura sotto la scocca di plastica dello schermo quando l'Anti-Clamp crea una fessura abbastanza grande.
Se l'Anti-Clamp non crea una fessura sufficiente, scalda ulteriormente l'area e ruota la manopola di un quarto di giro.
Non girare di più di un quarto di giro alla volta, e aspetta un minuto tra un giro e l'altro. Lascia che l'Anti-Clamp e il tempo lavorino per te.
Salta i prossimi due passi.

Passo 7

Se stai usando una ventosa, segui i prossimi due passi per aprire lo schermo.
Usa un asciugacapelli o una pistola termica per scaldare il bordo inferiore dell'iPhone per 90 secondi, o finché lo schermo è leggermente troppo caldo da toccare.
Non lasciare mai l'asciugacapelli nello stesso punto a lungo.

Passo 8

Applica una ventosa alla parte inferiore del telefono, evitando proprio il bordo.
Tira la ventosa con pressione forte e costante per creare una fessura tra lo schermo e la cornice.
Inserisci un plettro di apertura nella fessura sotto la scocca di plastica dello schermo.
L'adesivo che tiene lo schermo in posizione è molto resistente, per cui creare questa fessura iniziale richiede molta forza. Se stai avendo difficoltà ad aprire uno spazio, applica più calore e muovi delicatamente il vetro su e giù per indebolire l'adesivo finché non crei una fessura abbastanza grande da infilarci il plettro di apertura.

Passo 9

Usa un asciugacapelli per scaldare il bordo destro dell'iPhone (quello con il tasto di accensione) per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 10

Fai scorrere il plettro di apertura intorno all'angolo in basso a destra dell'iPhone per separare l'adesivo.
Continua a farlo scorrere lungo il bordo destro dell'iPhone, finché non raggiungi l'angolo in alto a destra.
Non inserire il plettro per più di 3 mm, poiché potresti danneggiare i componenti interni.
Lascia il plettro sotto l'angolo in alto a destra, prima di continuare.

Passo 11

Usa un asciugacapelli per scaldare il bordo superiore dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 12

Fai scorrere il plettro intorno all'angolo in alto a destra dell'iPhone per separare l'adesivo superiore.
Non inserire il plettro per più di 3 mm o potresti danneggiare i sensori superiori.
Lascia il plettro sotto l'angolo in alto a sinistra prima di continuare.

Passo 13

Usa un asciugacapelli per scaldare il bordo sinistro dell'iPhone per 90 secondi o finché lo schermo è leggermente troppo caldo al tatto.

Passo 14

Ci sono due cavi delicati lungo il bordo sinistro del tuo iPhone. Non inserire qui il tuo plettro, perché potresti danneggiare i cavi.

Passo 15

I cavi lungo il bordo sinistro sono molto facili da danneggiare con un plettro. Segui questa procedura alternativa per separare l'adesivo di sinistra.
Inserisci un secondo plettro di apertura sotto l'angolo in basso a sinistra dell'iPhone.
Ruota entrambi i plettri contemporaneamente finché si sganciano le clip del bordo sinistro.
Ruotali gradualmente.
Se stai facendo fatica a separare l'adesivo, scalda di nuovo il bordo sinistro.

My glass was so shattered that twisting picks never was going to create enough force for the centre to come loose. I just pulled up the corners with my hands.

Gijs Leegwater -

Passo 16

Rimuovi la ventosa dallo schermo.
Ruota l'iPhone, posizionandolo con il bordo destro verso di te.
Apri lentamente il tuo iPhone aprendo lo schermo come la copertina posteriore di un libro, partendo dal lato destro.
Appoggia il display contro qualcosa per tenerlo sollevato mentre lavori sul telefono.
Se non hai niente su cui appoggiare il vetro a portata di mano, puoi usare la tua ventosa.
Durante il rimontaggio, appoggia lo schermo in posizione, allinea i ganci lungo il lato superiore e premi con attenzione il bordo superiore in posizione prima di premere in posizione il resto dello schermo. Se non scatta in posizione facilmente, controlla la condizione dei ganci intorno al perimetro del vetro e assicurati che non siano piegati.

Passo 17

Usa un cacciavite Y000 per rimuovere la vite da 0,9 mm che tiene ferma la staffa del connettore dello schermo.
Durante tutta la riparazione, tieni traccia di ogni vite e assicurati che venga riposizionata esattamente dov'era per evitare di danneggiare il tuo iPhone.
Durante il rimontaggio, questo è un buon momento per accendere il tuo iPhone e testare tutte le funzioni prima di sigillare il vetro. Assicurati di spegnere di nuovo il tuo iPhone prima di continuare a lavorare.

Passo 18

Afferra l'estremità della staffa del connettore con il foro della vite con un paio di pinzette.
Solleva di poco la staffa per allentare il fermo sull'altro lato.
Rimuovi la staffa del connettore dello schermo.
Durante il rimontaggio, accertati che la staffa si blocchi correttamente.

Passo 19

Usa la punta di uno spudger per scollegare il cavo dello schermo, sollevando il connettore direttamente dalla sua presa.
Per ricollegare i connettori a pressione come questo, allineali attentamente e premi su un lato finché non scattano in posizione, poi ripeti sull'altro lato. Non premere in centro. Se il connettore non è allineato correttamente, i pin potrebbero piegarsi, causando danni permanenti.

It is necessary to disconnect the battery flex cable prior to disconnecting the screen to prevent any electrical damage to the device. This guide is inaccurate. You have to remove the rear glass panel first to disconnect the battery.

Alec -

@robialecm It's not necessary, although it is a bit risky to do it without disconnecting the battery by just turning it off. Anyway, I wanted to check if the new screen was working before fully reassembling, otherwise the warranty on my replacement screen would be void. I have to admit I accidentally turned on the phone a few times, it's hard to not press the power button every once in a while. I managed to turn off the phone more or less by pressing volume up then volume down then hold power button then wait until reboot, keep holding power button until screen goes dark, then quickly release. But I was lucky that the new screen didn't sustain any damage because I'm pretty sure the phone was on while I was messing with the display connector.

Gijs Leegwater -

I was very careful reconnecting the cables, and therefore it took my a very long time. Every time I pushed one side, the other side would come out. In the end the trick was to keep one side pressed down while gently - not too gently - pressing the other side.

Gijs Leegwater -

Passo 20

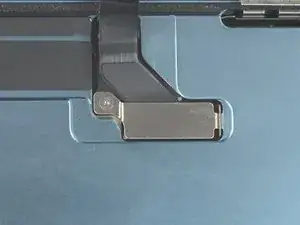

Usa un cacciavite Y000 per rimuovere la vite da 0,9 mm che tiene ferma la staffa del connettore del sensore frontale.

Passo 21

Afferra con delle pinzette l'estremità con il foro della vite della staffa del connettore.
Solleva leggermente la staffa per allentare il blocco sull'altro lato.
Rimuovi la staffa del connettore del sensore frontale.
Durante il rimontaggio, accertati che la staffa si blocchi correttamente.

Passo 22

Usa la punta di uno spudger per scollegare il cavo del sensore frontale, sollevando il connettore direttamente dalla sua presa.

Passo 23

Rimuovi lo schermo.
Applica il nuovo adesivo dove necessario dopo aver pulito le aree interessate con alcool isopropilico (>90%).
Durante il rimontaggio, fermati qui se vuoi sostituire gli adesivi dello schermo.

Passo 24

I passi rimasti mostrano come trasferire il gruppo del sensore frontale sul nuovo schermo. Se il tuo schermo di ricambio ne ha già uno pre-installato, salta questi passi.
Usa un cacciavite Y000 per rimuovere le due viti da 1,4 mm che tengono ferma la staffa del gruppo del sensore frontale.

Passo 25

Usa delle pinzette, o le dita, per rimuovere la staffa del gruppo del sensore frontale.

Passo 26

Scalda un iOpener e appoggialo sul bordo superiore dello schermo per due minuti.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra calda, ma fa' attenzione a non surriscaldare il telefono: lo schermo può venir danneggiato dal calore.

Passo 27

Inserisci un plettro tra il sensore di luce ambientale e il suo alloggiamento nello schermo.
Solleva con il plettro per separare il sensore di luce ambientale dallo schermo.

Passo 28

Inserisci un plettro tra il sensore di prossimità e il suo alloggiamento nello schermo.
Solleva con il plettro per separare il sensore di prossimità dallo schermo.

Passo 29

Usa le pinzette, o le dita, per spostare il cavo del sensore di prossimità dallo schermo.

Passo 30

Inserisci un plettro di apertura sotto il cavo del microfono, vicino al microfono (il rettangolo di metallo).
Fai scorrere il plettro intorno al perimetro del microfono per separare il suo adesivo.

Passo 31

A questo punto, l'adesivo potrebbe essersi raffreddato. Se è così, appoggia un iOpener scaldato sul gruppo per un minuto prima di continuare.
Inserisci un plettro di apertura sotto al bordo sinistro del gruppo del sensore frontale.
Fai scorrere il plettro sotto al gruppo per separarlo dalla cornice.

Passo 32

Rimuovi il gruppo del sensore frontale.
Quando lo trasferisci sul nuovo schermo, segui queste istruzioni:
Collega i sensori ai loro alloggiamenti nella cornice, per aiutarti ad allineare la sezione principale dell'insieme.
Usa del nastro adesivo Tesa per incollare di nuovo le sezioni del gruppo che non attaccano più.

Conclusione

Se possibile, accendi il tuo dispositivo e prova la tua riparazione prima di installare il nuovo adesivo e richiuderlo.

Per rimontare il dispositivo, segui queste istruzioni in ordine inverso.

Il miglior modo di fissare il nuovo schermo è applicare un foglio di biadesivo tagliato su misura alla cornice e posizionare lo schermo nella sua posizione originale.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
