Sostituzione ventola Xbox One X

Usa delle pinzette a becchi arrotondati per rimuovere la cover posizionata sopra la vite di destra del retro della console.

Usa un cacciavite Torx T10 per svitare le 2 viti da 12,6 mm sul retro della console.

Ruota la console di 90°.

Tira orizzontalmente la parte frontale della scocca superiore verso la parte anteriore della console finché non si blocca. Facendo ciò si liberano dalle loro sedi le clip di fissaggio della scocca superiore.

Ruota la console di 90° in modo da vederne il retro.

Solleva il lato sinistro della scocca superiore (visto dal retro della console) e fermati quando non riesci più a ruotarla.

Mentre continui a tenere alzato il lato sinistro della scocca superiore, spingi dal lato destro per liberare il case dal supporto della vite di destra.

Ruota ancora la scocca superiore portandola a un angolo di circa 75°.

Spingi la scocca superiore verso il basso e lontano dalla console per rimuoverla completamente.

Usa la punta di uno spudger, uno strumento di apertura o un'unghia per sbloccare l'aletta di bloccaggio incernierata del connettore ZIF sulla scheda anteriore.

Usa delle pinzette a punte arrotondate per sfilare il cavo dalla sua presa.

Usa un cacciavite Torx T8 per svitare le tre viti da 13,3 mm che uniscono la scheda anteriore alla copertura metallica superiore.

Tira via la scheda dalla copertura in metallo superiore e mettila da parte.

Usa un cacciavite Torx T10 per rimuovere le sei viti da 47,7 mm che fissano la copertura in metallo superiore alla scocca in plastica inferiore.

Usa un cacciavite Torx T8 per rimuovere le due viti da 7,5 mm che fissano il connettore a pressione alla copertura superiore metallica.

Infila l'estremità piatta di uno spudger sotto al connettore a pressione dalla parte opposta al cavo a nastro.

Fai leva con lo spudger per sollevare il connettore e staccarlo dalla scocca in metallo superiore.

Gira la console a testa in giù.

Solleva la scocca in plastica per rimuoverla dal case metallico e mettila da parte.

Rimuovi le 2 viti Torx T10 che fissano la copertura in metallo inferiore:

una vite da 7,7 mm

una vite da 11,4 mm

Solleva la scocca di metallo inferiore per rimuoverla dal resto della console.

Metti da parte la copertura in metallo inferiore.

Gira la console.

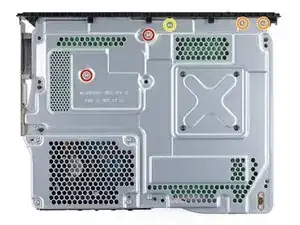

Usa un cacciavite Torx T10 per svitare le seguenti viti che fissano l'alimentatore e la ventola al telaio in metallo:

Due viti da 11,4 mm

Due viti da 11,4 mm

Una vite da 11,4 mm

Gira la console.

Solleva il lettore CD in modo da sganciare l'aletta in metallo dall'alimentatore.

Appoggia il lettore CD sul telaio in metallo superiore sopra il disco rigido. Ti servirà abbastanza spazio per scollegare l'alimentatore dalla scheda madre.

Infila l'estremità piatta di uno spudger sotto alla schiuma grigio scuro, iniziando dall'angolo più vicino all'alimentatore e al bordo della console.

Solleva l'angolo.

Spingi lentamente lo spudger fino all'altro lato della schiuma, finché non vedi emergere la parte piatta dello spudger.

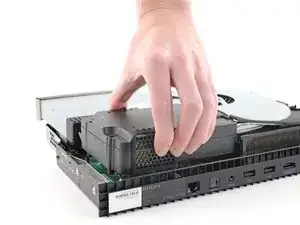

Tira l'alimentatore verso l'alto per scollegarlo dalla scheda madre.

Solleva l'alimentatore finché i cavi formano un angolo di circa 90°.

Mentre tieni sollevato l'alimentatore sopra la console, sposta i due cavi grigi dal gancio in plastica sulla copertura della ventola.

Appoggia l'alimentatore sul tavolo.

Scollega il fascio di cavi che collegano la ventola alla scheda madre tirando il loro connettore verso l'alto.

Solleva il case con la ventola per rimuoverla dalla console.
