Come effettuare il reflow della scheda madre di una Xbox 360

Mentre premi il pulsante di sbloccaggio sul gruppo del disco rigido, solleva il bordo anteriore.

Rimuovi il gruppo dell'hard drive dalla presa d'aria superiore.

Inserisci la parte piatta di uno spudger o il bordo dello strumento di apertura per la Xbox 360 nella piccola apertura sul bordo anteriore della presa d'aria inferiore.

Solleva il bordo anteriore della presa d'aria inferiore dalla mascherina.

Per per sganciare le clip, inizia da quelle più vicini al bordo frontale della presa d'aria inferiore.

Mentre tiri leggermente verso l'alto il bordo anteriore della presa d'aria inferiore, spingi i ganci più vicini alla parte anteriore della ventola stessa verso l'interno della console con la punta di uno spudger.

Ripeti la stessa procedura per rilasciare le due clip centrali della presa d'aria inferiore.

Usa la punta di uno spudger per rilasciare i ganci della presa d'aria inferiore più vicini al retro della Xbox.

Rimuovi la presa d'aria inferiore della Xbox 360.

Infila la parte piatta dello spudger tra la mascherina e la scocca esterna vicino al tasto di accensione.

Fai scorrere lo spudger lungo il bordo della mascherina per rilasciare i ganci che la tengono ferma.

Ripeti la stessa procedura per rilasciare l'altro lato della mascherina.

Rimuovi la mascherina dal lato anteriore della console.

La presa d'aria superiore è fissata alla console con delle clip. Le prime due sono posizionate sotto la presa d'aria vicino alla mascherina, come mostrato in figura.

Infila la parte piatta di uno spudger nelle piccole aperture menzionate nel passo precedente per sganciare le clip.

Per rilasciare i ganci della presa d'aria superiore, inizia da quelli centrali.

Mentre tiri leggermente verso l'alto il bordo anteriore della presa d'aria superiore, spingi le clip centrali verso l'interno della console con la punta di uno spudger.

Usa la punta di uno spudger per rilasciare il gancio della presa d'aria superiore più vicino al retro della cover superiore della Xbox.

Usa la punta di uno spudger per rilasciare il gancetto della presa d'aria superiore più vicino al retro della Xbox.

Rimuovi la presa d'aria superiore dalla Xbox 360.

Metti in verticale la console con il lato superiore rivolto verso il basso.

Rimuovi l'etichetta della garanzia dalla console.

Usa la parte piatta di uno spudger per rilasciare i seguenti ganci:

Sopra le prese USB anteriori.

Sotto le prese USB anteriori.

Sopra lo slot per la memoria esterna.

Infila la parte piatta di uno spudger sotto l'ultimo gancio posizionato sopra il tasto dell'espulsione del cd e fai leva per rilasciarlo.

Solleva leggermente la parte anteriore della scocca in plastica per assicurarti che sia completamente sganciata.

Premi lo strumento di apertura per la Xbox 360 nelle fessure dei ganci vicino alle porte I/O che uniscono la scocca inferiore a quella superiore.

Mentre premi sullo strumento, separa la scocca superiore da quella inferiore per rilasciare le clip.

Mentre tieni separate le due metà della scocca, usa la punta di uno spudger o dello strumento di aperura per la Xbox 360 per premere sulla lunga clip evidenziata in rosso al centro della console.

Il gancio dovrebbe rilasciarsi, lasciando così solo quelli vicini alla presa d'alimentazione ad tenere insieme le due parti della scocca.

Premi lo strumento di apertura per la Xbox 360 nelle fessure delle clip restanti vicino alla presa d'alimentazione.

Separa la scocca superiore da quella inferiore per rilasciare i ganci.

Solleva verso l'alto la parte posteriore della scocca inferiore per rimuoverla dalla console.

Usa la punta di uno spudger per rilasciare il gancio che fissa il tasto d'espulsione al telaio in metallo.

Infila la punta di uno spudger tra il tasto d'espulsione e il lettore CD.

Fai leva sul tasto d'espulsione e rimuovilo dalla Xbox 360.

Svita le 6 viti Torx T10 argento da 64 mm che uniscono la scocca superiore al telaio in metallo.

Solleva la scocca superiore e rimuovila dalla console.

Rimuovi il nastro argentato che unisce il lettore CD al telaio in metallo.

Solleva leggermente il lettore CD per avere accesso ai connettori SATA e di alimentazione sul retro del lettore per scollegarli.

Prendi il cavo d'alimentazione e tiralo fuori dalla sua presa sul drive ottico.

Scollega il cavo SATA dalla sua presa sul lettore CD.

Solleva il lettore CD per rimuoverlo dal telaio in metallo.

Infila la parte piatta di uno spudger nella piccola apertura rettangolare sopra il condotto della ventola.

Rilascia la clip che trattiene il condotto della ventola e rimuovilo dalla Xbox 360.

Puoi anche usare la punta dello strumento di apertura per la Xbox 360 per rilasciare il gancio.

Sollevando la striscia del telaio sopra le ventole, tira il gruppo ventole verso il centro della scheda madre.

Scollega il connettore del cavo della doppia ventola dalla sua presa sulla scheda madre.

Rimuovi la doppia ventola dalla console.

Usa la parte piatta di uno spudger per rilasciare le clip che tengono ferma la protezione del modulo RF sui bordi superiore e sinistro dell modulo stesso.

Rimuovi la protezione del modulo RF dalla console.

Svita le tre viti Torx T8 da 5,6 mm che fissano il modulo RF al telaio in metallo.

Afferra il modulo RF e sollevalo per scollegarlo dalla sua presa sulla scheda madre.

Rimuovi il modulo RF dalla console.

Svita le seguenti viti che fissano la scheda madre al telaio in metallo:

nove viti dorate Torx T10 da 11 mm.

otto viti nere Torx T8 da 5,6 mm.

Solleva la scheda madre dal suo alloggio prendendola dai bordi.

Rimuovi il gruppo della scheda madre dal telaio in metallo.

Inserisci la punta di un piccolo cacciavite piatto tra l'X clamp (la staffa a X) e il suo supporto di bloccaggio sul dissipatore.

Fai leva sulla X clamp dal suo supporto sulla scheda fino a sollevarla sopra la piccola scanalatura intagliata nel supporto stesso.

Infila il cacciavite tra il supporto di bloccaggio e l'X clamp parallelamente alla scheda madre.

Gira il cacciavite per rilasciare la staffa a X dal suo supporto di bloccaggio.

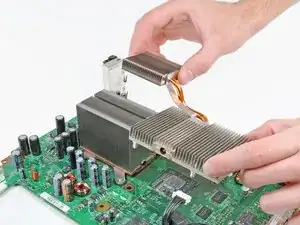

Rimuovi il dissipatore della GPU.

Inserisci la punta di un piccolo cacciavite piatto tra la X clamp (la staffa a X) e il suo supporto di bloccaggio del dissipatore.

Fai leva sulla X clamp dal supporto di bloccaggio fino a sollevarla sopra la piccola scanalatura nel supporto.

Rimuovi il dissipatore della GPU dalla scheda madre. Quando reinstalli il dissipatore della CPU, assicurati di applicare un nuovo strato di pasta termica.

Scollega i cavi d'alimentazione e SATA del lettore CD/DVD dalle loro prese sulla scheda madre.

Se stai sostituendo la scheda madre, trasferisci i 4 pad termici sul suo retro sulla nuova scheda.

Resta la sola scheda madre.

Appoggia la scheda madre con i processori rivolti verso il basso sulla parte piatta del telaio in metallo (l'apertura è rivolta verso il basso) come mostrato nella seconda immagine. Fai in modo che la presa USB sporga dal bordo del telaio cosicché la scheda sia piatta.

Usa una pistola termica impostata sulla temperatura BASSA per prescaldare tutto il retro della scheda madre per 1 minuto. Assicurati di muovere continuamente la pistola termica lungo tutta la faccia della scheda madre per scaldarla in ogni punto.

Dopo aver scaldato il retro della scheda madre per 1 minuto, girala e appoggiala al telaio come mostrato.

Imposta la temperatura sulla pistola termica su ALTA e scalda equamente la superficie cerchiata in rosso per 4 minuti.

Dopo aver scaldato la superficie cerchiata in rosso per 4 minuti, spegni la pistola termica e lascia che la scheda madre si raffreddi a temperatura ambiente senza muoverla per alcun motivo.
