Introduzione
Apple ha appena rilasciato la sua nuova Magic Keyboard, insieme a dei nuovi accessori e dei nuovi iMac. Questo nuovo accessorio "magico" ha generato del brusio per via della sua batteria ricaricabile, l'associazione istantanea e un nuovo meccanismo dei tasti, ma come si comporterà in termini di riparabilità? Siamo impazienti di scoprirlo, quindi è il momento di iniziare il divertimento con il miglior trucco di magia che conosciamo. Alohomora! è il momento dello smontaggio!
Vuoi dare un'occhiata ai restanti "Maccessori"? Guarda gli smontaggi del Magic Mouse 2 e del Magic Trackpad 2!
Vuoi fare parte della magia? Seguici su Twitter, Instagram, o Facebook per le novità tecnologiche.
Strumenti
-
-
Prima di iniziare, diamo un'occhiata alle specifiche:
-
Dimensioni: 10,9 × 276,6 × 114,8 mm
-
Connettività wireless Bluetooth
-
Batteria interna agli ioni di litio
-
Porta Lightning (per la carica e l'accoppiamento)
-
-
-
Girando a faccia in giù la nuova tastiera, troviamo un magico, nuovo numero modello: A1644.
-
E una porta Lightning! Se hai sentito una brezza dlicata, è stato il sospiro di sollievo da milioni di telecomandi: non si vedranno più rubare le batterie per una tastiera!
-
-
-
Tempo del confronto! Vediamo come la Magic Keyboard se la cava a confronto con la Wireless Keyboard di 3a generazione.
-
La nuova tastiera adotta una disposizione leggermente rivista di quella del MacBook del 2015, inclusi dei tasti freccia sinistra e destra a "dimensioni piene" e i tasti funzione.
-
Il passaggio ad una batteria interna significa che gli ingegneri di Apple si sono liberati del tubo delle batterie, rendendo la tastiera più sottile. Questa sarà una buona pratica per digitare sulla nostra nuova Smart Keyboard dell'iPad Pro!
-
-
-
Questo sembra un buon posto dove iniziare. I produttori spesso nascondono le viti sotto i piedini in gomma per avere un'aspetto pulito e senza interruzioni.
-
Rimuovendo un piedino sveliamo una fessura che tiene fermo il piedino. quasi una vite! Ma nulla, questa è solo della plastica modellata.
-
Grazie ad una completa mancanza di una chiusura o un fessura, è tempo di aprire degli occhi con un iOpener.
-
-
-
La fessura tra la plastica inferiore e la cornice in alluminio è troppo sottile anche per i nostri plettri, quindi abbiamo messo al lavoro il nostro strumento di apertura per Apple Watch, sperando di riuscire a fare leva.
-
Una volta aperta una fessura abbiamo messo da parte il nostro coltello e siamo passati alla plastica. Plettri in plastica.
-
-
-
Dopo aver sollevato abbastanza il pannello inferiore, in modo da riuscire a gestirlo, possiamo separarlo dalla parte inferiore, dopo altra fatica.
-
Al di sotto troviamo i primi componenti: la scheda logica e la batteria ricaricabile. E un altro strato di plastica carica di adesivo.
-
La batteria ha un connettore a pressione: niente saldature qui, quindi Apple la ha resa se non altro in qualche modo sostituibile.
-
Qualcuno ha incollato una batteria per iPhone qui?
-
Ok, non proprio. Questa batteria ha delle dimensioni diverse da quella di un iPhone, ma condivide alcuni elementi della progettazione. Sfortunatamente, quelle eleganti strisce adesive non sono uno di questi.
-
-
-
Senza quelle strisce adesive estensibili, servono un plettro e della leva forzata per liberare la batteria.
-
La batteria da 2,98 Wh ha meno della metà della capacità di quella nell'iPhone 6s. Ma dovendo fare meno cose, dovrebbe durare qualche mese con una singola carica.
-
Questo potrebbe essere vero, ma è importante ricordare che tutte le batterie non sostituibili limitano la vita dei dispositivi, eliminando la possibilità che l'utente utilizzi delle batterie rimuovibili e ricaricabili e ostacolando molto il riciclaggio a fine vita.
-
-
-
Scolleghiamo un promettente connettore della porta Lightning, e anche se non è un groviglio saldato, la porta rifiuta di muoversi.
-
Tutto quello che ci ostruisce la strada è qualche vite Torx T3, e poi la (piccola!) scheda madre è libera!
-
-
-
Un veloce sguardo alla scheda madre del silicio che non vediamo l'ora di vedere da vicino. L'hardware notevole include:
-
Single-Chip Solution Broadcom BCM20733 Enhanced Data Rate Bluetooth 3.0
-
ST Microelectronics STM32F103VB 72 MHz 32-bit RISC ARM Cortex-M3
-
IC di carica NXP 1608A1
-
Caricatore batteria agli ioni di litio Texas Instruments BQ24250C Single Input I2C/Standalone Switch-Mode
-
-
-
Un altro strato mangia la polvere!
-
Questo strato distanziale a nido d'ape è circondato da colla, rendendo la tastiera abbastanza resistente da resistere anche ai più... entusiasti dattilografi.
-

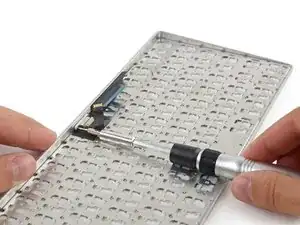

La porta Lightning è finalmente, dopo un paio di viti, libera.
-
-
-

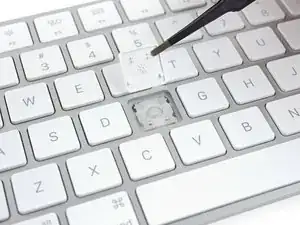

Via le coperture dei tasti!
-
Allerta spoiler: niente tasti a farfalla in questa rete, solo il nuovo fantasioso meccanismo a forbice di Apple.
-
Comunque, stando ad Apple, hanno riprogettato il meccanismo a forbice per aumentare la stabilità e migliorare la corsa dei tasti. Dalle nostre migliori misure, la nuova progettazione offre un'incredibile corsa da 1 mm e una pressione completamente piatta, o qualcosa del genere.
-
-
-
Il punteggio riparabilità della Magic Keyboard: 3 su 10 (10 è il più semplice da riparare)
-
La porta Lightning e la batteria possono essere separate indipendentemente dalla scheda madre, se riesci ad aprire il dispositivo.
-
Anche se delicate, le coperture dei tasti sono rimuovibili e sostituibili.
-
L'uso eccessivo di adesivo resistente rende molto difficile rimuovere il pannello inferiore, ostacolando l'accesso a ogni componente interno.
-
Senza una manuale di servizio, è difficile aprire la tastiera senza danneggiare i componenti interni.
-
