Introduzione

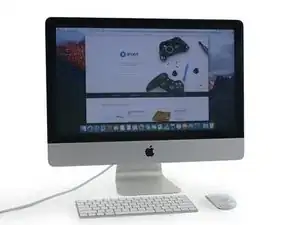

Siamo a metà ottobre ed è un buon momento per acquistare da Apple! Siamo stati impazienti di assaggiare un nuovo iMac, quindi abbiamo portato a casa un fresco e rinnovato iMac da 21,5": ll'iMac Intel EMC 2889 da 21.5". Cosa c'è all'interno di questo nuovo dispositivo? Scopriamolo. È il momento dello smontaggio!
Cerchi il gemello pieno di pixel di questo iMac? Guarda il nostro smontaggio dell'iMac Intel Retina 4K da 21.5".
Seguici su Twitter, Instagram, o Facebook per più novità sulla tecnologia.
Strumenti
-
-
L'edizione del 2015 dell'iMac da 21,5" ha alcune specifiche nuove di zecca:
-
Intel Core i5 dual core a 1,6 GHz o quad core a 2,8 GHz
-
RAM da 8 GB (4x2 GB) di LPDDR3 a 1867 MHz (disponibile anche con 16 GB)
-
Intel HD Graphics 6000 o Intel Iris Pro Graphics 6200
-
Disco rigido da 1 TB (5400 rpm), disponibile anche con fino a 1 TB in Fusion Drive o con 256 GB di memoria flash
-
802.11ac Wi-Fi + Bluetooth 4.0
-
-
-

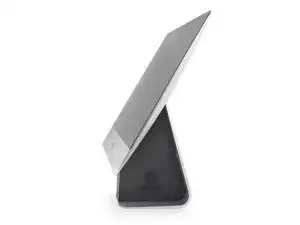

Tentati come siamo di giocare con le nuove cose magiche, abbiamo brevemente spostato la nostra attenzione
a babordosul retro di questo rinnovato iMac. -

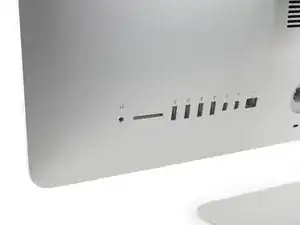

Le porte sul retro: presa jack, lettore di schede SD, quattro USB 3.0, due Thunderbolt 2 e una ethernet gigabit.
-

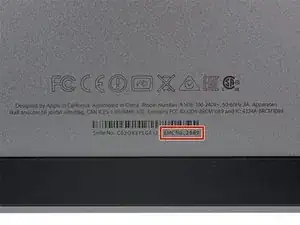

Questa iterazione dell'iMac mantiene il numero di modello A1418 ma adotta un nuovo numero EMC: 2889.
-
-
-
Grazie al nostro cuneo di servizio per iMac appositamente progettato, l'apertura è una sciocchezza.
-

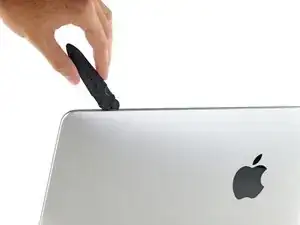

No, non c'è della pizza qui. Stiamo solo usando il nostro comodo strumento di apertura per iMac per tagliare l'adesivo dello schermo.
-

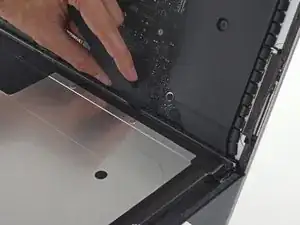

Proprio come nella generazione precedente, i cavi dello schermo sul nuovo iMac impediscono alla procedura di apertura di essere completamente senza difficoltà.
-
-
-
Il talentuoso strumento di apertura per iMac ci aiuta a tagliare l'ultima parte di adesivo.
-

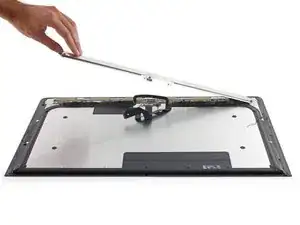

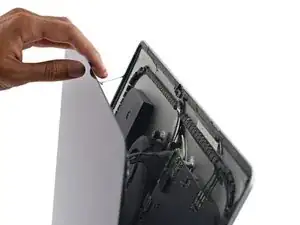

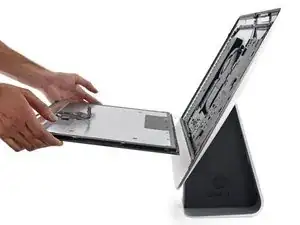

Abbiamo la separazione, e lo schermo viene via!
-
È il momento di vedere cosa contiene davvero questa macchina...
-
-
-

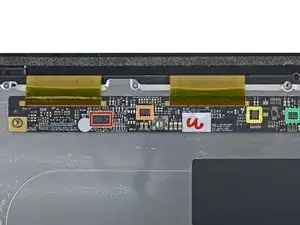

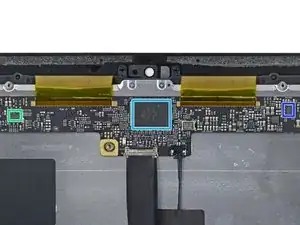

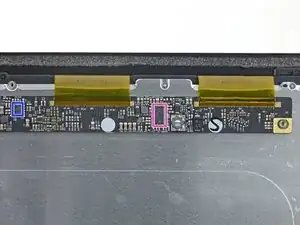

Come nelle precedenti iterazioni, questo schermo dell'iMac ottiene il suo hardware di controllo completo:
-
Generatore Texas Instruments BUF16821 programmabile a voltaggio gamma
-
Riduttore sincrono Richtek RT8250
-
ST Microelectronics 404RP K516
-
Memoria Flash Winbond W25X20CL 2 Mb Serial NOR
-
Timing controller Parade DP627HDE DisplayPort LCD
-
Riduttore Texas Instruments TPS54231
-
Alimentatore Texas Instruments TPS65161 Bias per pannello LCD TFT
-
-
-

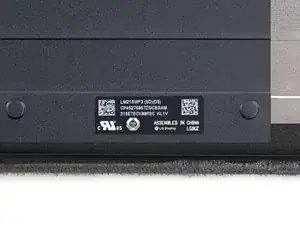

Ci siamo persi nel tempo o questo sembra esattamente l'iMac da 21,5" dell'anno scorso?
-

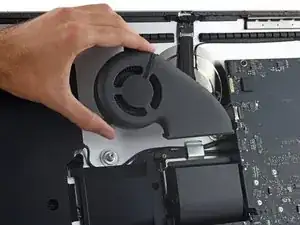

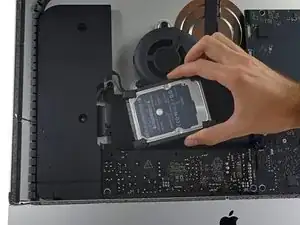

Dobbiamo ancora vedere qualcosa di nuovo o interessante qui. Se vuoi vedere come vengono fuori gli speaker, il disco rigido e la ventola, guarda le nostre guida della generazione precedente per i dettagli!
-
-
-

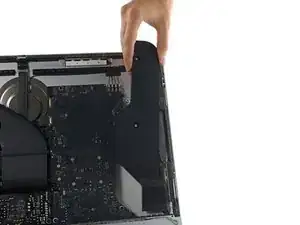

Il nostro avanzamento a rotta di collo sulla scheda madre viene ostacolato da qualche novità!
-

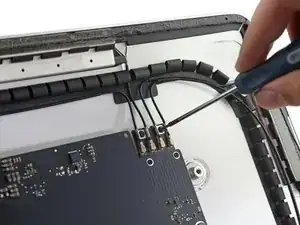

I cavi dell'antenna sono ora fissati alla scheda AirPort con dei morsetti fissati con delle viti.
-

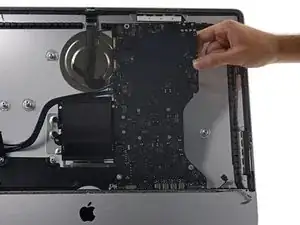

Scollegata la scheda AirPort, la scheda madre è libera di uscire dalla copertura posteriore.
-
-
-

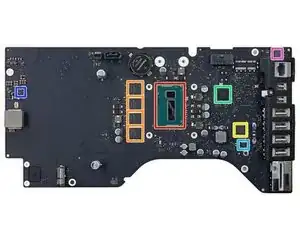

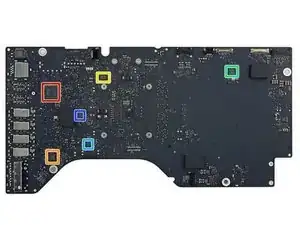

Sulla scheda madre:
-
Processore Intel SR26C Core i5-5250U 1.6 GHz (3M Cache, TurboBoost fino a 2.70 GHz) con Intel HD Graphics 6000
-
SDRAM Samsung K4E6E304EE-EGCF 2 Gb LPDDR3 1867 MHz (4 chip per un totale di 8 GB)
-
Controller Broadcom BCM5776 Gigabit Ethernet
-
Controller Texas Instruments LM4FS1EH SMC
-
Memoria flash seriale Adesto AT45DB021E 2 Mb SPI
-
National Semiconductor 545AR6SU
-
Filtro Delta 8904C-F
-
-
-
Controller Intel DSL5520 Thunderbolt 2
-
Controller audio Cirrus Logic 4208-CRZ
-
Memoria Flash Macronix MX25L6473E 64 Mb Serial Multi I/O
-
Processore della fotocamera Vimicro VC0359
-
Controller dell'alimentatore Intersil ISL62383CHRTZ
-
Intersil ISL95826
-
-
-

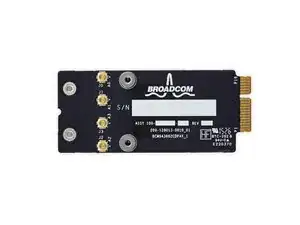

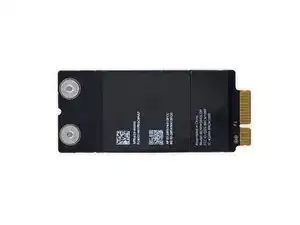

Ci siamo anche presi il tempo di rimuovere la scheda AirPort, ma è più o meno la stessa dell'anno scorso.
-
Guarda lo smontaggio del 2013 per i dettagli su questa ragazzaccia se vuoi.
-
-
-

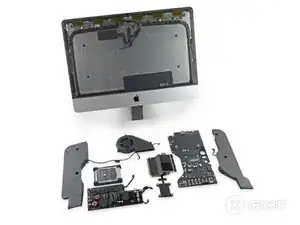

Punteggio riparabilità dell'iMac EMC 2889 da 21.5": 1 su 10 (10 è il più facile da riparare)
-
Tagliare l'adesivo per aprire l'iMac non è troppo difficile con i giusti strumenti, ma dovrà poi essere sostituito per completare qualsiasi riparazione.
-
La RAM è ancora saldata alla scheda madre: sei bloccato con la quantità che hai acquistato.
-
Il connettore del Fusion Drive manca ancora dalla scheda madre, uccidendo le speranze di un aggiornamento alla memoria.
-
La CPU è saldata alla scheda madre e non può essere sostituita o aggiornata.
-
Il vetro e il pannello LCD sono fusi insieme, aumentando il costo della sostituzione.
-
