Sostituzione batteria Apple Watch Series 3

Scritto Da: Tobias Isakeit

Commenti: 31

Sostituzione batteria Apple Watch Series 3

Difficoltà

Difficile

Passi

Tempo Necessario

1 - 3 ore

Introduzione

Usa questa guida per sostituire la batteria del tuo Apple Watch Series 3.

Questa guida mostra la procedura sulla versione standard, solo GPS dell'orologio, ma la versione cellulare/LTE è simile. Il testo indica le differenze più rilevanti.

Nota: se la tua batteria appare gonfia, prendi adeguate precauzioni.

Strumenti

Ricambi

Passo 1

Prima di iniziare la riparazione, stacca l'orologio dall'alimentatore e spegnilo.
Se il touchscreen è rotto e ti impedisce di spegnere l'orologio, usa questo metodo alternativo per spegnerlo.

Verify your model. The back of the Cellular model just says GPS, so be sure to check the groves where the watch band goes to determine you model. I made the mistake of just reading the back of the device and since I’d been gifted the device didn’t know it was cellular. Cellular has a different type of touch force gasket, different screen, and different battery connections.

Ryan Holt - 07/10/19

From what I just read on Apple, the only differences in watch series 3 is 38mm and 42mm.

mcr4u2 - 27/01/21

As a consumer all you need to know are 38mm and 42mm

Michael Adoga - 05/05/21

The back will say GPS LTE if it’s the cellular version. If it doesn’t say LTE it is only the GPS version. The displays are different whether or not it is LTE(cellular).

themepark -

This alternative method only reboots the watch.

Gregg Stanley -

Passo 2

Prepara un iOpener (oppure usa un asciugacapelli o una pistola termica) e scalda il quadrante dell'orologio finché non è lievemente troppo caldo da poter essere toccato.
Lascia l'iOpener sull'orologio per almeno un minuto per scaldare completamente lo schermo e ammorbidire l'adesivo che lo fissa alla scocca.
Per scaldare abbastanza il display da poterlo distaccare, può essere necessario scaldare di nuovo l'iOpener oppure muoverlo attorno allo schermo man mano che le singole parti si raffreddano.

I have heated up the iOpener to 165 degrees and left it on for more than a minute. No way I can lift the screen off with the exact knife. Tried different angles in various places, but no go. I also used a hair dryer un til the watch screen was too hot to touch and even tried a very hard cutting tool blade and also no go. Could n ever get the blade under the face I applied enough force where I could see that the blade left small marks, not very big, but could never get anything to move or lift. What am I doing wrong? I spent 47 years at a global computer company and I am used to taking apart small things and applying force when required. I don’t know what I am doing wrong. Please help me.

Rafael Blanco - 28/10/20

Getting the initial gap is not easy. Maybe a playing card could work its way in the tiny gap and cut some adhesive. After that there might be some success with an exacto knife. Or you want to try a piece of aluminum foil (folded for more rigidity) for cutting the adhesive. Be aware of the force touch gasket and that it might get damaged during that procedure.

Tobias Isakeit - 03/11/20

I finally used a hot air gun set to 150 deg. C heating up the edges by slowly spinning the watch around before the technique worked. Difficult is the level noted and it’s correct. Finally worked and watch perfectly functioning.

Chris Giavotto -

I used a heat gun, too. I was worried after reading comments that it would burn up the LCD, so I heated it a little bit at a time, rotating it like you did, and checking to see if I could get my knife under it. I must have hit one of the buttons because it did turn on, but that did reassure me that the display was okay.

It's open. Now that the watch and I have had a few minutes to cool down, I'm ready for the next step. Not as difficult as I thought it could be. Tomorrow, I'll be replacing the battery in an iPod Touch 6th Gen.

bester -

I had to heat the iOpener 2 times and leave it on top of the watch for 10 minutes.

Axel Trujillo -

Passo 3

Dato che la fessura tra lo schermo e la scocca è davvero sottile, per separare le due parti serve una lama affilata. Leggi le avvertenze seguenti con cura prima di continuare.
Proteggi le dita tenendole completamente discoste dal coltellino. Se hai dei dubbi, proteggi la mano che resta libera con un guanto pesante, come uno da lavoro o giardinaggio in pelle.
Stai attento a non esercitare troppa pressione, per evitare di far scivolare la lama che finirebbe per tagliarti o danneggiare l'orologio.
Adotta una protezione per gli occhi. Il coltellino o il vetro potrebbero rompersi, facendo volare i pezzi in giro.
Per avere un maggiore controllo nel corso della riparazione, nota che puoi staccare o riattaccare il cinturino in base alle necessità della singola operazione.

Don’t cut your finger off!

Mike -

The Watch 3 stainless Steel has an additional Frame. Where do i have To Open it?

asteffen@me.com -

I wore thick gardening gloves just to be safe 😅 and it took a while but the screen did come off.

Axel Trujillo -

Passo 4

Infila il bordo di una lama curva nella sottile fessura tra il display e il case esterno. Inizia sul lato corto del display, vicino alla Digital Crown.
Premi fermamente esattamente verso il basso nella fessura.
Una volta inserita la lama, torcila per sollevare lievemente il display.
Fai entrare la lama al massimo di 2 mm circa.

It’s difficult to grip case in a way that keeps fingers safe from the blade but doesn’t hit the side buttons and turn the device on!

If it’s a struggle to get the display to release, warm case for a few more minutes.

Kyle Powderly -

I have tried so may times to get the display to release but nothing works. Should have bought a new watch LOL. Kept the iOpener on 2 times for 10 minutes and it still won't open. There must be a better way.

Susan E. White -

Hi Susan,

if you're struggling to get the adhesive loose enough a hair dryer, heat gun, or hot plate may also be used, but be careful not to overheat the device. The edge should feel slightly too hot to the touch.

Dominik Schnabelrauch -

Passo 5

Una volta che hai aperto una piccola fessura con la lama curva, rimuovi la lama stessa e inserisci nella fessura la parte più sottile di uno strumento di apertura.
Spingi nella fessura lo strumento di apertura, ruotandolo e usando il pollice come fulcro per sollevare ancora un po' il display.
Non cercare di aprire o staccare del tutto il display già ora.

Passo 6

Inserisci un plettro di apertura sotto il display e separa con delicatezza dal display la guarnizione del Force Touch.
Il kit iFixit di riparazione dello schermo e della batteria includono una guarnizione del Torce Touch sostitutiva, quindi non ti preoccupare troppo se questa finisce per danneggiarsi.
Altrimenti, per preservare la guarnizione del Force Touch, fai leva con delicatezza sotto il bordo dello schermo. Se la guarnizione del Force Touch si divide mentre sollevi il display o se ne separi gli strati, dovrai anche sostituire la guarnizione del Force Touch.
Fai scorrere il plettro lungo il display per separare l'adesivo tra la guarnizione del Force Touch e lo schermo.
Fai entrare il plettro di apertura al massimo di 2 mm circa.

Passo 7

Per evitare la forzatura dei cavi dello schermo, aspetta ad aprire completamente il display.
Apri il display a un angolo di circa 45° e usa delle pinzette per staccare l'adesivo tra lo schermo e la guarnizione del Force Touch.
Fai passare l'adesivo attorno e dietro ai cavi del display per toglierlo completamente.

Passo 8

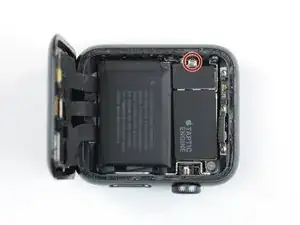

Usa un cacciavite Y000 per rimuovere la vite tri-wing che fissa la piastra di copertura metallica.
Usa delle pinzette per rimuovere la piastra.
Per prima cosa, inclina del tutto la piastra per sganciare le due alette.
Poi richiudila per metà per poterla rimuovere completamente tirandola verso l'esterno.

Pictures are the GPS version. Cellular doesn’t have the gap and separate removable plate on the “taptic engine” section.

Ryan Holt - 07/10/19

What if I’m unable to unscrew the screw? I’m using the right tool, but it just won’t do it. It feels like it can’t “lock in” if you know what I mean in order to be able to get enough grip to turn the screw. Any suggestions?

Cade Capper - 02/11/20

Once you have the driver set properly in the screw you have to lean into it to get it to turn. The screw is coated with LockTight.

mailghall -

Passo 9

Sulla versione con il solo GPS è possibile disconnettere immediatamente la batteria subito dopo aver rimosso la piastra metallica. Nella versione cellulare/LTE per scollegare la batteria devi prima staccare la guarnizione del Force Touch e ripiegarla in modo che non dia fastidio.
Disconnetti la batteria sollevando il suo connettore.
Piega lievemente il connettore per essere sicuro che non si riattivi accidentalmente il contatto.

whats does it happen if the connector make contact by accident????

Daniel Sanchez -

Passo 10

Usa delle forbici per tagliare uno dei tuoi plettri di apertura in modo che la larghezza corrisponda all'incirca con quella della batteria. Cerca di non lasciare angoli taglienti.

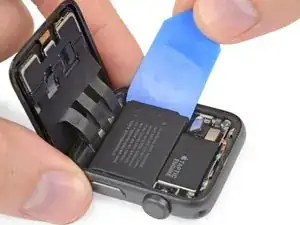

Inserisci il plettro modificato tra il bordo della batteria alla scocca, sul lato opposto alla corona digitale.
Con un'azione lenta ma costante, solleva la batteria per separarla dell'adesivo sottostante che la tiene ancorata.
Se necessario, puoi far leva in sicurezza anche sotto il bordo superiore della batteria, contro il Taptic Engine.
Fai in modo di non perforare o deformare la batteria, perché se la danneggi potrebbe incendiarsi e/o esplodere.
Rimuovi la batteria.
Guarda la guida alla sostituzione dell'adesivo linkata nella conclusione per sapere come applicare la nuova colla in fase di rimontaggio.

I had some regular sized (old ifixit) guitar picks and that worked well too.

amiller770 - 02/05/20

I was able to make one out of a soda bottle and got the battery out with no damage

Dylan Chapell - 19/10/20

Passo 11

Rimuovi la batteria.
Ricordati di rimuovere la pellicola protettiva per esporre l'adesivo della tua nuova batteria prima di disporla in posizione.
Se necessario, cerca di riutilizzare l'adesivo esistente per fissare nuovamente la batteria. In alternativa prova con un pezzetto di nastro biadesivo come il Tesa 61395 oppure con una goccia di adesivo liquido come l'E6000.
Se stai usando un kit di riparazione iFixit, vai avanti con la guida linkata nella conclusione qui sotto per installare un nuovo sensore Force Touch e sigillare nuovamente l'orologio.
In alternativa, se stai solo sostituendo l'adesivo e non il sensore, guarda la guida alla sostituzione dell'adesivo per applicare della nuova colla e quindi procedere con il rimontaggio.

Conclusione

Una volta installata la nuova batteria, continua a partire dal passo 10 della guida alla guarnizione del Force Touch Gasket guide per sigillare nuovamente l'orologio e completare la tua riparazione.

Autore

Tobias Isakeit

Membro da: 31/03/14

116544 Reputazione

9 commenti

I’m having problem with my Apple Watch series 3, a red snake shown in the watch, I bought a brand new battery here in ifix and i proceed to install it but I’m having the same problem. Can someone help me.

thanks

educroasdaile - 01/08/20

Have you checked our Apple Watch troubleshooting page for the charging issue?

Tobias Isakeit - 06/08/20

followed all the steps properly. But the Apple watch does not switch on! The new battery does not seem to work.

Karthikeyan Rathinasamy -

After replacing the Battery will the watch be waterproof enough to swim with/ have the same water resistance as when it was new

Gibson White -

If you cleaned both the backside of the lens and the case groove where the adhesive was very well and replaced the adhesive getting it squarely on the case lip just as the original one was installed, I would expect the watch to be as sealed and water resistant as it was when new.

Bill Auerbach - 06/06/22

There seems to be a lot of talk about the force touch gasket, but given apple removed support for force touch anyways, is it ok to just remove the gasket altogether? or will that effect the fit of the parts and effect water resistance?

Bob -

Hi Bob,
removing the force touch gasket will lower your screen accordingly deeper into the housing (we noticed that with the next iteration being a tad thinner). So you might feel a little ridge when touching the edges of the display during use. Water resistance will be the same as when you have the force touch gasket or not.

Tobias Isakeit -

FYI for whoever this might help, I just took apart my cellular series 3 watch, this one is from the first year of the series 3 (when it was the newest watch). There were 2 differences, one of them didn't matter, but one of them was of critical importance.
I bought the iFixit kit for this battery replacement. One, rather than the panel being a separate black panel like in the pictures here, it was one continuous black sticker I had to peal up.

Secondly, the side panel that they say to use a Y000 screwdriver on, I tried using the Y000 tip included in my iFixit kit, AND IT DID NOT FIT. luckily I had a few tri point drivers around so I was able to undo it, but they are not labeled, so that doesn't help anyone else in this situation.

Benjamin kier -

Ist die Batterie auch für die Apple Watch SE 40mm geeignet?

Für eine Rückmeldung/Antwort danke ich vorab.

Lilly Besson -
