Sostituzione batteria Google Pixel 3a XL

Scritto Da: Taylor Dixon

Commenti: 23

Sostituzione batteria Google Pixel 3a XL

Difficoltà

Moderato

Passi

Tempo Necessario

30 minuti - 1 ora

Introduzione

Segui questa guida per sostituire la batteria del tuo Google Pixel 3a XL.

Se la tua batteria è gonfia, prendi adeguate precauzioni. Per la tua sicurezza, scarica la vecchia batteria sotto il 25% prima di smontare il telefono. Questo ridurrà il rischio di un pericoloso surriscaldamento se la batteria verrà danneggiata accidentalmente nel corso della riparazione.

Il pannello del display del Pixel 3a XL è fragile. Se prevedi di riutilizzare lo stesso schermo dopo questa riparazione, presta una particolare attenzione agli avvertimenti relativi alla procedura di apertura.

Strumenti

Ricambi

Google Pixel 3a XL Battery - Genuine

Passo 1

Nei passi seguenti, rimuoverai lo schermo del Pixel 3a tagliando l'adesivo che lo fissa in posizione.
In questo passo, mostriamo il retro dello schermo per dare dei riferimenti.
Nota la distanza molto ridotta tra il bordo dello schermo e il pannello OLED sotto il vetro. Se pensi di riutilizzare lo schermo, fai in modo di seguire fedelmente le istruzioni qui sotto.
Nota anche le due differenti fessure di giunzione tra il telefono e il display:
La giunzione dello schermo: dove lo schermo incontra il resto del telefono. È qui che lo schermo si separerà ed è qui che dovrai agire.
La giunzione del midframe: dove il telaio intermedio incontra il resto del telefono. Questa parte è fissata da viti. Non agire su questa giunzione.

The note about the different seams is very helpful! Thank you for including this!

David -

Passo 2

Disponi una ventosa sul bordo destro dello schermo, appena sotto il pulsante del volume.

My screen was SUPER shattered right in this spot — just below the volume button to the bottom right corner and with another shatter diagonal toward the bottom center. You can place the suction cup in a different location and start the prying, as long as you’re not trying to start it at the top or bottom edge. I started above the volume button but below the top edge.

EMC - 31/03/21

Passo 3

Nel prossimo passo, inserirai un plettro di apertura tra lo schermo e il corpo in plastica del telefono.
Se non farai attenzione, potresti danneggiare con lo strumento di apertura in plastica il fragile pannello OLED sotto il vetro dello schermo.
Se vuoi riutilizzare lo schermo del telefono, fai in modo di inserire il plettro secondo un certo angolo, come mostrato nella seconda foto di questo passo.
Questo farà sì che il plettro di apertura scorrerà sotto il pannello OLED invece che tra il vetro e il pannello stesso, azione che rovinerebbe lo schermo.

Passo 4

Tira la ventosa con forza e costanza per creare una fessura tra lo schermo e il telefono.
Inserisci il plettro di apertura nella fessura.
Fermati se senti che l'estremità del plettro si impunta contro qualcosa. Il plettro potrebbe stare esercitando una pressione contro il bordo del pannello OLED. Rivolgi in basso la punta del plettro e prova di nuovo.
Una volta inserito il plettro di apertura, si può rimuovere la ventosa.

The suction cup won’t work if you’re trying to place it over a shattered area.

EMC - 31/03/21

Passo 5

Una volta che il plettro è stato inserito, fallo scorrere in su e in giù lungo il bordo destro del telefono per tagliare l'adesivo che tiene in posizione lo schermo.

The kit comes with 5 picks, you can use multiple picks to prop the screen up as you go so you don’t lose your progress.

EMC - 31/03/21

Passo 6

L'adesivo che trattiene lo schermo lungo i bordi superiore e inferiore ha spessore maggiore ed è decisamente più tenace delle sottili strisce di colla che fissano i bordi laterali.
Se pensi di riutilizzare lo stesso schermo, scalda il bordo superiore del telefono con un iOpener, una pistola termica o un asciugacapelli per ammorbidire l'adesivo nella zona prima di iniziare a tagliare la colla.

It takes a minute or two to work. I was too impatient and made the job harder on myself by not waiting long enough.

EMC - 31/03/21

Passo 7

Fai scorrere con cautela il plettro di apertura lungo l'angolo superiore destro dello schermo.
Come mostrato nel passo 1, la fessura tra il display e il bordo dello schermo di vetro è più larga in questo punto che lungo i lati.
Se prevedi di riutilizzare lo stesso schermo, fai particolare attenzione in questo passo a tenere la punta del tuo plettro sotto lo schermo OLED (come mostrato nelle foto di questo passo) oppure inseriscilo solo per 5 mm nel dispositivo per evitare che entri in contatto con il display sotto il vetro.

Passo 8

Continua a separare l'adesivo lungo il bordo superiore dello schermo.
Mentre tagli lungo questo bordo, potresti incocciare nella fotocamera e nel sensore di prossimità alloggiati qui. Non essere aggressivo con il plettro e limitati ad aggirare questi componenti.

For me, there were multiple cracks/shatters around the bottom edge and bottom right edge. It was a huge pain to get the screen off—I eventually pulled most of the screen off and then had a bunch of shattered pieces still stuck to the bottom edge that I had to take off with the tweezers. If you’ve got some really bad shattering around the TOP edge, you’ll have to be extremely careful here.

EMC - 31/03/21

Passo 9

Fai scorrere il plettro di apertura lungo il lato sinistro del telefono per separare l'adesivo presente qui.

Passo 10

L'adesivo che trattiene lo schermo lungo il suo bordo inferiore ha spessore maggiore ed è decisamente più tenace delle sottili strisce di colla che fissano i bordi laterali.
Se pensi di riutilizzare lo stesso schermo, scalda il bordo inferiore del telefono con un iOpener, una pistola termica o un asciugacapelli per ammorbidire l'adesivo nella zona prima di iniziare a tagliare la colla.

Passo 11

Fai scorrere il plettro di apertura lungo il bordo inferiore del telefono per separare l'ultima parte di adesivo rimasta a tenere in posizione lo schermo.
Come mostrato nel passo 1, la fessura tra il display e il bordo dello schermo di vetro è maggiore in questo punto che lungo i lati.
Se prevedi di riutilizzare lo stesso schermo, fai particolare attenzione in questo passo a tenere la punta del tuo plettro sotto lo schermo OLED (come mostrato nelle foto di questo passo) oppure inseriscilo solo per 5 mm nel dispositivo per evitare che entri in contatto con il display sotto il vetro.
Non cercare di rimuovere lo schermo già ora! È ancora connesso al telefono da un cavo del display.

Passo 12

Solleva lo schermo del suo bordo superiore (quello dove c'è la fotocamera anteriore) e ribaltalo delicatamente, fino a 180°, in modo che lo schermo sia disposto a faccia in giù sopra il telefono.
Se prevedi di riutilizzare lo stesso schermo, in questo passo stai attento a non forzare sul cavo del display.

Passo 13

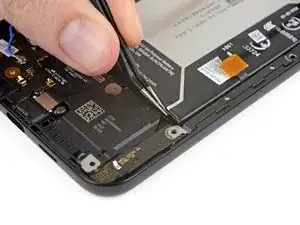

Usa delle pinzette per rimuovere lo sticker nero che copre la staffa del cavo del display.
Se lo sticker è in buone condizioni, puoi utilizzarlo in fase di rimontaggio. Altrimenti puoi sostituirlo con un pezzo di nastro isolante.

Make sure the tweezers are oriented as shown in the picture. I had them upside down and tore the tape partially.

EMC - 31/03/21

Passo 14

Rimuovi le due viti Torx T3 da 4,3 mm che tengono in posizione la staffa del cavo dello schermo.
Durante tutta la riparazione, tieni traccia di ogni vite e assicurati che venga riposizionata esattamente dov'era.

T3 was small for these screws. I had to use T4 to remove the screws

SiddB -

Passo 15

Rimuovi la staffa del cavo del display.
Fai leva con l'estremità a punta di uno spudger sul connettore del cavo per scollegare lo schermo dal telefono.
Quando scolleghi connettori come questo, stai attento a non smuovere i piccoli componenti montati in superficie che circondano lo zoccolo.
Per riconnettere i connettori a pressione come questo, allineali con cura e premili da un lato finché non senti il clic di bloccaggio, quindi ripeti l'operazione dall'altro lato. Non premere in centro. Se il connettore non è perfettamente allineato, i pin possono piegarsi, provocando danni permanenti.

Passo 16

Rimuovi lo schermo dal telefono.
Confronta la tua parte di ricambio con quella originale: potrebbe essere necessario il trasferimento di alcuni componenti come la griglia dell'altoparlante e la staffa della fotocamera sulla nuova parte.

Keep your broken screen! Your replacement screen may be missing two pieces - the top speaker grill and the grey plastic camera surround. You’ll need to salvage these carefully from your old screen. Heat the glue to soften it before removing, if you’re lucky it will still be attached to the pieces and you can simply stick them onto the new screen.

J Wilson - 09/08/20

Good point! I will add a note to point this out.

Arthur Shi - 10/08/20

Passo 17

Per rimontare lo schermo:
Usa uno strumento di apertura per rimuovere ogni traccia di adesivo rimasto sulla scocca del telefono. Per favorire la pulizia, puoi usare alcol isopropilico ad alta concentrazione.
Se prevedi di riutilizzare il display, accertati di rimuovere ogni residuo di adesivo anche dallo schermo stesso. Non usare attrezzi metallici per non rigare lo schermo.
Per riattaccare lo schermo alla scocca, applica dell'adesivo pretagliato o del nastro biadesivo (come il Tesa).
Durante il riavvio dopo il rimontaggio, lo schermo affronterà un processo di calibrazione. Non toccare lo schermo durante questa procedura, poiché potrebbe causare una calibrazione del tocco non corretta e creare problemi con il touch.

Maybe it’s because I didn’t heat my adhesive enough but it took me FOREVER to get it fully off. I was scraping with the flat side of the black spudger but it would have been better to use the blue scraper, which is in this kit but never mentioned. The kit also includes a single 70% isopropyl alcohol wipe but I needed at least 3. You can buy boxes of hundreds of the little pads at any drugstore—they’re good to have on hand for first aid kits, too. Be sure to get the adhesive off the narrow edges along the sides, I used the pointy end of the black spudger for that.

EMC - 31/03/21

When you go to apply the pre-cut adhesive, it will be harder than correctly applying screen protectors. Although it’s awkward, align it from the top first without taking the backing off, make sure it’s flush all the way down. fix it in place at the top with your hand and then remove the backing. Hopefully that will help apply it evenly. I started from the bottom and it was a huge mistake. If you mess it up and try to peel it up, the narrow adhesive on the sides will stretch a lot and you’ll have to break it and then sort of carefully nudge it into place millimeter by millimeter. I had to do this and used the pointy black spudger end. Even so, I was able to get it relatively flat and the screen seems pretty flush with the body.

EMC - 31/03/21

I did all thoses steps but didn’t glued the screen yet and it’s not working do I need to glue it to make it function or is there another problem?

toto lerigolo -

Sealing your phone after a repair won’t interfere with its function. Good choice to test the phone before installing replacement adhesive, though! Sounds like it will need more troubleshooting. Head on over to our Answers community if you get stuck!

Carsten Frauenheim -

Ah, I forgot to reapply the electrical tape on the display connection point. Should I be worried? Screen works fine for now.

Herbis -

Passo 18

Rimuovi le seguenti viti Torx:
14 viti T3 argento
2 viti T3 nere
Queste viti sono lunghe entrambe 4,3 mm, ma è comunque una buona idea tenere nota della loro posizione e assicurarsi che rientrino al loro posto in fase di rimontaggio.

In my phone the silver screw along the left edge between the black screw and the top-left corner took a T-4 bit.

Roshan Qureshi - 27/12/20

図の右側の一番上赤丸のネジとその下の赤丸のネジとの間にもう一本t3ネジが存在します。このネジは赤丸がありませんが取る必要がある様です。

中野隆司 -

You are correct! Thank you very much!

正解です！ありがとうございました！

Arthur Shi -

Passo 19

Il midframe è ancora tenuto in posizione da clip di plastica.
Inserisci un plettro di apertura nella giunzione lungo la parte inferiore del telefono.
Fai scorrere il plettro lungo la giunzione per sganciare le clip che tengono ancorato il telaio intermedio al resto del telefono.

Passo 20

Fai scorrere il plettro di apertura lungo i bordi destro e sinistro del telefono per sganciare le clip laterali di ancoraggio del telaio intermedio.
Una volta sganciate le clip lungo il bordo inferiore, dovrebbe bastare usare uno dei lati del plettro di apertura per sganciare le clip rimaste.
Solleva il bordo posteriore del midframe ma non rimuoverlo già adesso. Il telaio intermedio è ancora collegato al telefono da un fragile cavo.

Passo 21

Usa uno spudger per sollevare e staccare il cavo del sensore di prossimità dalla scheda madre.

Passo 22

Rimuovi il midframe dal telefono.

Passo 23

In fase di rimontaggio, allinea la parte superiore del midframe con la corrispondente parte del telefono, quindi usa uno spudger per premere con delicatezza sul suo zoccolo il connettore del cavo del sensore di prossimità.
Questa operazione richiede un po' di pazienza e delicatezza. Una volta allineato il connettore, puoi usare anche un dito per spingere delicatamente il connettore nel suo zoccolo.

Should you not disconnect the battery first?

Brian Gardner - 15/09/20

Hi Brian,

Good catch! In this situation, it is alright to keep the battery connected, as long as you do not use metal tools. We usually instruct users to disconnect the battery early on for two main reasons: to prevent accidental damage to the internals via electrical shorts, and to prevent damage to the display backlight circuitry for certain phones.

Arthur Shi - 15/09/20

Passo 24

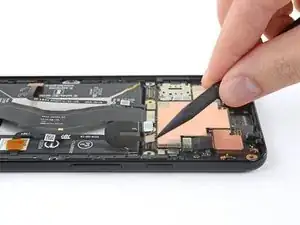

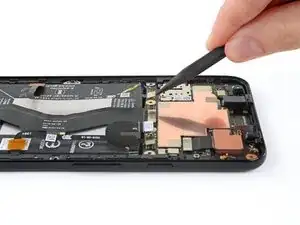

Usa uno spudger per staccare e scollegare il connettore della batteria.

Passo 25

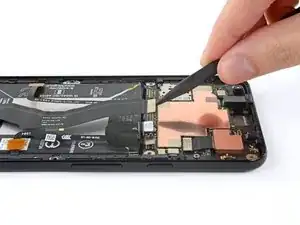

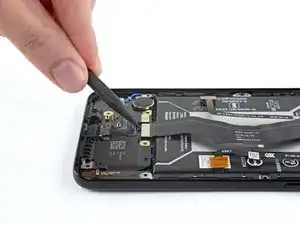

Usa l'estremità a punta di uno spudger per sollevare e scollegare la metà inferiore del largo cavo di interconnessione della scheda che corre sopra la batteria.

Passo 26

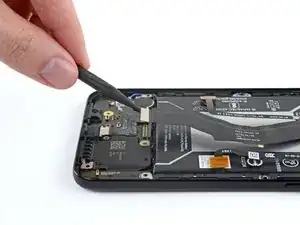

Dall'altro lato della batteria, stacca e scollega l'altra estremità del cavo di interconnessione, oltre ai due cavi dei sensori di pressione presenti su ciascun lato di essa.

Passo 27

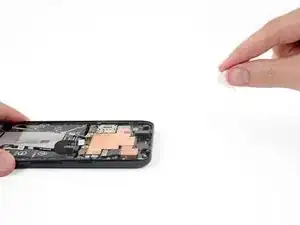

Rimuovi il cavo di interconnessione.

Passo 28

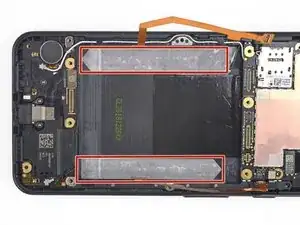

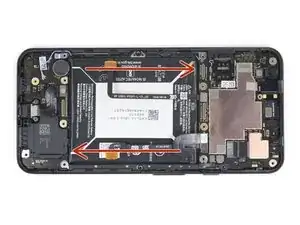

Nei passi seguenti, dovrai tirare le due strisce adesive estensibili che stanno sotto la batteria. Questo tipo particolare di adesivo perde la sua capacità di incollaggio se viene allungato, permettendoti così di staccare con facilità la batteria.
Se le strisce si rompono, niente panico! Non sempre funzionano come dovrebbero. Ecco alcuni suggerimenti per aumentare le tue possibilità di successo:
Non premere sulla batteria durante l'operazione. Tieni il telefono saldamente lungo i bordi laterali.
Mantieni le strisce piatte e non arricciate mentre tiri.
Tira molto lentamente, dando la striscia il tempo di allungarsi distaccarsi. Ci vogliono circa 15-30 secondi di trazione per rimuovere ciascuna striscia.
Tira mantenendo un angolo molto basso, prossimo all'orizzontale, evitando così che la striscia si strappi lungo il bordo inferiore della batteria.

Passo 29

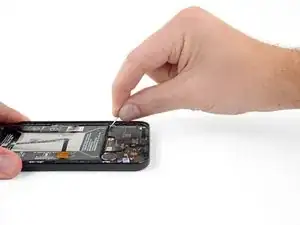

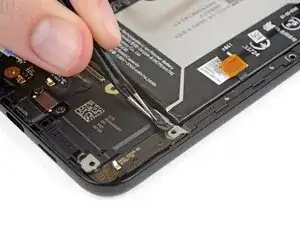

Usa delle pinzette per tirare fuori con delicatezza la linguetta di estrazione della striscia di destra dall'angolo inferiore destro della batteria.
Stai molto attento a non perforare il pacco batteria con le pinzette.
Smetti di tirare quando la linguetta è fuori abbastanza da poter essere afferrata con le dita.

Passo 30

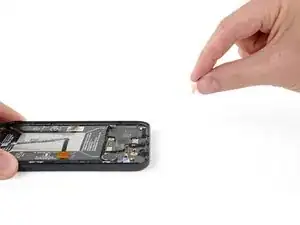

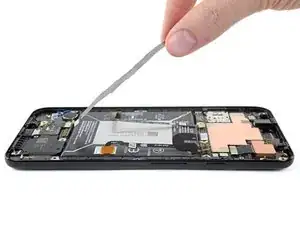

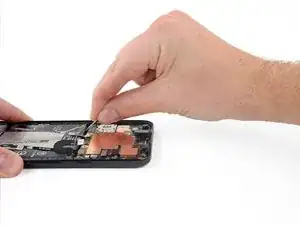

Afferra la linguetta della striscia adesiva di destra e tirala per allontanarla dalla batteria, quindi verso la parte inferiore del telefono.
Tira con regolarità, mantenendo una tensione costante sulla striscia finché non scivola fuori da sotto la batteria.
La striscia si allungherà di diverse volte oltre la sua lunghezza originaria. Continua a tirare e, se necessario, riafferra la striscia in un punto più vicino alla batteria.
Se la linguetta si rompe durante il processo di rimozione, usa le dita o delle pinzette a becchi arrotondati per recuperare l'estremità del pezzo di striscia rimasto e continua a tirare.

Passo 31

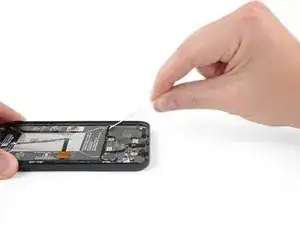

Ripeti i due passi precedenti per la striscia adesiva di sinistra con la linguetta di trazione in corrispondenza del bordo superiore sinistro della batteria.
Se le strisce adesive si rompono sotto la batteria e non riesci a recuperarle, puoi provare questi due metodi di rimozione alternativi:
Prepara un iOpener oppure usa un asciugacapelli per riscaldare il case posteriore direttamente dietro la batteria. Una volta che il case risulta appena troppo caldo per essere toccato, usa un plettro di apertura o uno spudger per far leva sotto la batteria ed estrarla dal telefono.
Applica dell'alcol isopropilico ad alta concentrazione oppure dell'antiadesivo lungo uno dei bordi della batteria e poi inclina il telefono in modo che il liquido possa scorrere sotto la batteria e ammorbidire la colla. Aspetta qualche minuto, poi usa un plettro di apertura uno spudger per far leva sotto la batteria e tirarla fuori dal telefono.
Se è necessario far leva, fai del tuo meglio per non deformare la batteria. Se danneggiate, le batterie al litio-ioni con involucro flessibile possono rilasciare sostanze chimiche pericolose, prendere fuoco o perfino esplodere. Non usare troppa forza e non far leva sulla batteria con attrezzi metallici.

Passo 32

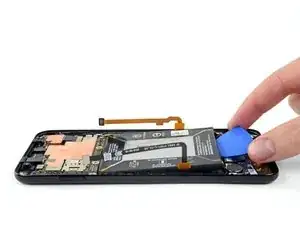

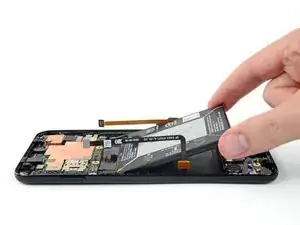

Solleva uno dei bordi della batteria con un plettro di apertura e rimuovi la batteria dal telefono.
Per installare una nuova batteria:
Rimuovi tutto l'adesivo della batteria rimasto sul telefono.
Installa delle strisce estensibili sostitutive o del nastro biadesivo come il Tesa nell'alloggiamento della batteria, dove era applicato il vecchio adesivo.
Disponi delicatamente la batteria nella sua posizione. Collega temporaneamente il connettore della batteria alla scheda madre per verificare l'allineamento della cella.
Premi con fermezza la batteria in posizione usando le dita.
Scollega la batteria dalla scheda madre e riprendi il riassemblaggio.

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.

Per prestazioni ottimali, calibra la batteria appena installata: caricala al 100% e poi mantienila sotto carica per almeno altre due ore. Quindi usa il telefono finché non si spegne a causa della batteria esaurita. Per finire, carica la batteria ininterrottamente fino al 100%.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
