Sostituzione bobina di ricarica wireless Google Pixel 3 XL

Scritto Da: Arthur Shi

Commenti: 28

Sostituzione bobina di ricarica wireless Google Pixel 3 XL

Difficoltà

Moderato

Passi

Tempo Necessario

30 - 45 minuti

Introduzione

Questa guida di riparazione è stata redatta dallo staff di iFixit ma non è stata approvata da Google. Leggi di più sulle nostre guide di riparazione qui.

Questa guida mostra come rimuovere e sostituire la bobina di ricarica wireless del tuo Pixel 3 XL.

La bobina è incollata tenacemente alla batteria. Per evitare di danneggiare la batteria stessa, dovrai utilizzare del solvente antiadesivo o alcol isopropilico ad alta concentrazione per poter staccare la bobina.

Strumenti

Ricambi

Passo 1

Scalda un iOpener e applicalo sul bordo destro del pannello posteriore per un minuto.
Puoi usare anche un asciugacapelli, una pistola termica o una piastra riscaldata, ma stai attento a non surriscaldare il telefono: sia lo schermo sia la batteria interna possono essere danneggiati da un eccesso di calore.
Mentre aspetti, prendi nota delle aree seguenti del pannello posteriore:
Adesivo tenace: ci sono aree di adesivo molto estese vicino alla parte inferiore del telefono.
Sensore cavo impronte digitali: stai attento a non tagliare il cavo mentre fai leva.

Passo 2

Applica una ventosa al lato riscaldato del pannello posteriore, il più vicino possibile al bordo.
Tira sulla ventosa con una forza elevata e costante per creare una fessura.
A seconda dell'età del tuo telefono, può essere richiesta una forza notevole. Se incontri dei problemi, applica dell'altro calore e riprova.
Inserisci un plettro di apertura nella fessura.

Suction cup doesn’t work on severely cracked glass.

Jeffrey Kongthong - 22/12/20

Step 1 - 2 took me about 50 minutes. Back and forth with heat and trying with suction cup. I could get my finger nail in but not the pick. Took two people, but we finally got a pick in. 2 year old phone.

Andrew Messier -

Took about 15 minutes and three total attempts. On the third attempt, I also used a thinner, metal, pick to widen the gap just enough for the plastic pick to fit (Though be careful as you can easily break it with a metal pick). The phone is three years old.

Hotohori -

Could not get in with the pick or in from the side. Targeted the bottom of the phone with the iOpener and managed to gently create some space for the pick with the opener tool.

Daniel R. -

I also struggled here for a while. I ended up working my way around the entire edge of the phone until I found one spot where I could pry up the back panel. I used a jimmy instead of the opening pics. I also used a hairdryer on lower heat instead of the iopener. 3 year old phone.

Bryan Wethington -

Took 30 minutes + to get the back cover off. Used another suction cup to grip from the busted screen and the ifixit suction cup for the back. A thinner Acoustic guitar pick was required opposed to the standard Blues picks provided in the kit (har-har). Would HIGHLY suggest getting a pick into both the back and the front before removing the panels as it will give you more surfaces to pry from. Made that mistake...

Brian Sommer -

Over 2 hours of trying, I keep reheating the pouch and let it sit on the edge for sometimes up to 10 minutes since the directed 1 minute wasn't working. Physically cant get enough leverage on the back of the phone; picks are too thick to get under the crack, and the suction cup pops off before I can get enough force to see any gap open. Phone is 5 years old. I really need some help

Grant Cooper - 02/03/23

Hey Grant!
I hear your pain—the adhesives on this phone are very strong. The initial gap is one of the hardest parts of the procedure. Here are some suggestions:
* If you have a hair dryer, give that a shot. Heat the edge until it is slightly too hot to the touch.

* These adhesives separate not with extreme force, but with constant steady force and time. Try heating the edge and pull on the suction cup with firm force for about a minute to let the adhesive separate.

* If you have an opening tool, you can try this procedure to get the initial gap.

Arthur Shi -

Passo 3

Fai scorrere il plettro di apertura lungo il bordo destro per tagliare l'adesivo.
Quando si raffredda, l'adesivo si indurisce e diventa difficile da tagliare.
Una volta che hai tagliato l'adesivo lungo il bordo, lascia un plettro di apertura nella giunzione per impedire che la colla possa riattaccarsi.

Passo 4

Applica un iOpener riscaldato sulla parte bassa del pannello posteriore per un minuto.

Passo 5

Usa un plettro di apertura per tagliare l'adesivo attorno all'angolo inferiore destro e continua lungo il bordo inferiore del telefono
Lavora lentamente mentre tagli l'adesivo attorno all'angolo per evitare che il pannello possa rompersi. Se diventa difficile tagliare la colla, applica nuovamente del calore.
Lascia un plettro nel bordo per impedire che la colla possa riattaccarsi.

Passo 6

Continua le operazioni di riscaldamento e taglio lungo i bordi rimanenti del telefono.
Fai attenzione mentre tagli lungo il bordo sinistro del telefono. Se il plettro sembra bloccarsi vicino alla parte superiore, potresti aver incontrato il sensore impronte digitali. Tira lievemente in fuori il plettro e riprova a passare.
Accertati di aver tagliato bene le parti dove l'adesivo è più spesso, vicino ai bordi inferiore e destro del telefono.

The back cover is Glass!!!!. DO NOT PRY HARD, IT WILL BREAK!!!!!!!

You must go slowly and let the heat do the work, if you force the cover off, it will shatter.

Paul Bernstein -

Passo 7

Solleva con delicatezza il bordo destro del pannello inferiore.
Usa un plettro di apertura per tagliare tutto l'adesivo rimasto attaccato lungo i bordi.

Passo 8

Solleva il bordo destro del pannello posteriore e ruotalo finché non si dispone sul lato sinistro del telefono, come se fosse un libro aperto.
Evita tensioni sul cavo del sensore impronte digitali e stai attento che non si impigli.
In fase di rimontaggio, questo è un buon momento per provare ad accendere il telefono e collaudare tutte le funzioni prima di sigillarlo nuovamente. Quindi ricordati di staccare completamente l'alimentazione prima di continuare a lavorare.
In fase di rimontaggio, segui questa guida per installare adesivo pretagliato e incollare nuovamente il pannello posteriore.

Reassembly is way harder. The adhesive guide is generic and not super helpful, so don't be surprised if things went smoothly until you get to this step and then everything starts sticking to things its not supposed to.

Christopher Trimby -

This is great but how you address that fact that the phone is tied to a particular fingerprint sensor and after replacing, the new sensor is not recognized by the original phone?

Dave -

Hi Dave!

There's a software calibration tool that you can use to calibrate your new fingerprint sensor. I've updated this step to include a link to the tool.

Arthur Shi -

I have a pixel 3 xl and I can't get the tool to work. I finally got the driver's installed after several hours and it says it's for pixel 6 and up basically. So I tried the other option and it's basically saying to do a factory reset? Did I mess something up on the install or what am I doing wrong here? Thanks

Cody L Paulsell -

Uhhh

So, apparently the connector on the motherboard for the fingerprint sensor is just ridiculously fragile, because after plugging and screwing everything in (pretty much reassembled except for the adhesive), I closed up the phone and powered it on to test if everything was working, and when I opened it back up and let the top hang off to the side, it just snapped off. I didn't even have it tensioned that much, it was just hanging off to the side and snapped. So now I've traded a non-functional camera with a non-functional and irreparable (unless I get a new motherboard) fingerprint sensor.

The guide really ought to emphasize how delicate that connector really is. I have a google drive link here to a photo of the remnants of my poor fingerprint sensor connector :( link

Mindle -

Wasted a ton of time and effort (and money) trying to use this guide to repair my Pixel 3XL. Then I get to the software calibration tool and find:

Unsupported device

This is not a compatible device. Only Pixel 6, 6 Pro, 6a, 7, 7 Pro, 7a devices can install this software.

I cannot say how frustrating it is when a guide and website that tried to be so helpful ends up like this. Failure due to referencing tools not on the site and not suitable for the job.

Ross Chesley -

Passo 9

Usa con delicatezza delle pinzette per staccare il nastro giallo disposto sul connettore del sensore impronte digitali.

This step is utterly unnecessary. It achieves nothing, and the tape is there for a reason (I'm not sure why, maybe to prevent short circuits). I didn't remove this tape while disassembling and it didn't change anything.

Krzeszny - 24/08/22

The Kapton tape should adhere to both the cable and the connector. It helps prevent the cable from slipping out of the ZIF connector. You're right in that you don't have to completely remove the tape—I've adjusted the step to reflect this.

Arthur Shi -

I just finished this guide, thank you. It would be nice to have a "before ribbon removed" reference picture that's also without the Kapton tape in place if possible. I was no longer certain how far back into the ZIF connector I had to place the ribbon cable as I simply forgot what it looked like before removing it. Basically, it "felt" like it was out too far, but since I had no reference I couldn't compare. Step 10 has good close up pics, but the ribbon cable is already out a bit so a bad reference.

teknomedic -

Passo 10

Usa l'estremità a punta di uno spudger per sganciare l'aletta di bloccaggio nera dello zoccolo ZIF del sensore impronte digitali.
Afferra la linguetta del cavo con delle pinzette o le dita ed estrai delicatamente il cavo flessibile dallo zoccolo.
Per evitare cortocircuiti, stai attento non toccare con le pinzette i contatti metallici sul cavo flessibile.

Passo 11

Rimuovi il pannello posteriore.

Passo 12

Rimuovi le seguenti quattro viti T3 che fissano la staffa della cover metallica:
Tre viti lunghe 4 mm
Una vite lunga 3 mm
Durante questa riparazione, tieni traccia di ogni vite ed assicurati di riavvitarla esattamente dove era.

Be careful when putting the screws back in that you do not over tighten. This will cause you to destroy some pixels on your screen.

Brian Retterer - 18/05/21

The long screw on my disassembly was adjacent to the lettering for the Qi inductive receiver, and not close to the silver exposed part of the battery as indicated

Andrew Munro -

In my case, all the screws are the same length.

Krzeszny -

Passo 13

Inserisci l'estremità piatta di uno spudger sotto il bordo superiore destro della staffa della cover metallica e fai leva per liberarla.
Rimuovi la staffa della cover metallica.

There is a small adhesive pad under the metal bracket, between the two middle screws that will provide some resistance when lifting the metal cover bracket

Andrew Munro - 11/08/22

Passo 14

Usa l'estremità punta di uno spudger per sollevare dal suo zoccolo e scollegare il connettore della batteria.
Non usare attrezzi metallici per disconnettere la batteria, per evitare il rischio di cortocircuitare la batteria stessa.
Ripiega da una parte il cavo della batteria in modo che il connettore non possa accidentalmente toccare lo zoccolo.

Passo 15

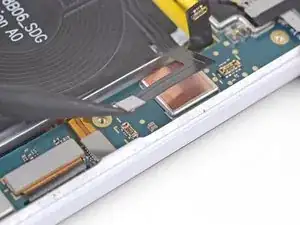

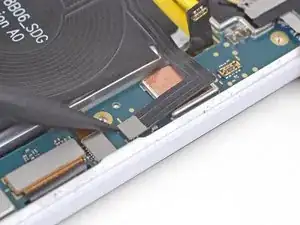

Usa l'estremità a punta di uno spudger per staccare dalla scheda madre e scollegare il connettore della bobina di ricarica, vicino al bordo destro del telefono.

Passo 16

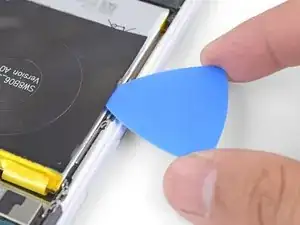

Inserisci la punta di un plettro di apertura sotto uno dei bordi della bobina di ricarica.

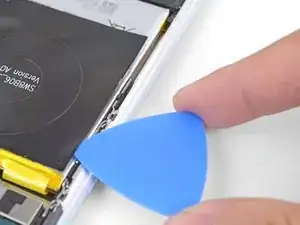

Fai scorrere il plettro lungo il bordo per tagliare l'adesivo.
Taglia alla maggior profondità possibile e al tempo stesso cerca di non perforare la superficie della batteria.

This step is completely not needed. The new battery already had a coil attached so i didn’t need to remove the coil from the old battery.

Mike Moffit - 12/04/21

^ Not in my kit.

Go slow, don't rush this one. It is harder than the case (at least for me)

Christopher Trimby -

My kit also did not come with a replacement coil or adhesive. Any suggestions on what to do here? Could I use adhesive strips to re attach the coil?

Glendon sowder -

Passo 17

Gira il telefono in modo che il bordo che hai appena tagliato resti in alto.

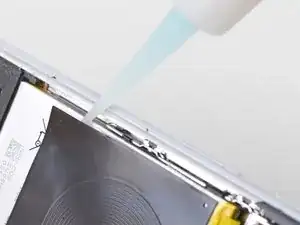

Mentre tieni il telefono in questa posizione, applica poche gocce di antiadesivo oppure alcol isopropilico ad alta concentrazione lungo il bordo tagliato.
Mantieni il telefono in questa posizione per uno o due minuti, in modo che l'adesivo possa ammorbidirsi.

Passo 18

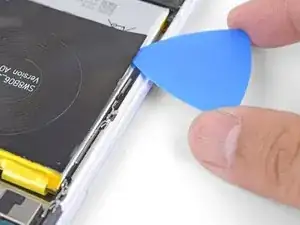

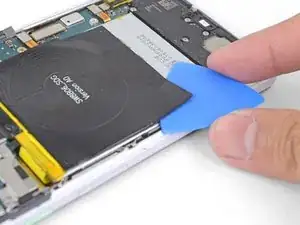

Inserisci l'estremità piatta di un plettro di apertura sotto uno degli angoli della bobina di ricarica.

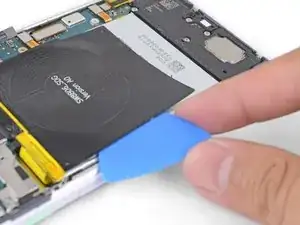

Spingi il plettro lentamente e costantemente sotto la bobina per staccare l'adesivo.

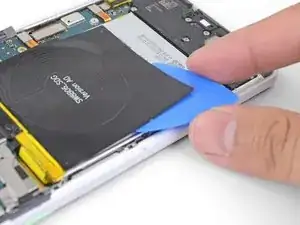

La colla è disposta soprattutto lungo il perimetro della bobina di ricarica. Usa il plettro di apertura per tagliare lentamente l'adesivo.
Se la colla diventa difficile da tagliare, giro nuovamente il telefono e applica delle altre gocce di solvente o di alcol.

Passo 19

Rimuovi la bobina di ricarica wireless.
Per installare una bobina di ricambio:
Vedi di ripulire perfettamente la superficie della batteria da ogni residuo di adesivo. Stai molto attento a non perforare la batteria.
Collega il connettore della bobina wireless al suo zoccolo sulla scheda madre. In questo modo sei sicuro che la bobina sarà perfettamente allineata.
Stacca qualsiasi protezione dell'adesivo dalla bobina di ricambio.
Disponi la bobina sopra la batteria e premilo con fermezza nella sua posizione.

This step is a bit out of place. It is only relevant if you are replacing the charging coil and keeping the old battery.

Michael Stember -

My kit did not come with adhesive for the coil. So check for that before you begin.

Christopher Trimby -

My kit also did not come with adhesive for the coil. Where can I buy the replacement coil or the adhesive to reinstall the old coil?

Glendon sowder -

Conclusione

Per rimontare il tuo dispositivo, segui queste istruzioni in ordine inverso.

Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.

La riparazione non è andata come previsto? Prova delle soluzioni di base ai problemi, oppure rivolgiti alla nostra comunità Risposte Google Pixel 3 per trovare aiuto nella risoluzione dei problemi.
