Introduzione
Segui questa guida per sostituire i pulsanti del tuo controller DualShock 4, modello CUH-ZCT1U.
Ricambi
-
-
Controlla il numero di modello sul retro del controller. La guida è stata scritta usando il modello CUH-ZCT1U. Se hai un altro modello, la procedura presente in questa guida e le parti sostitutive potrebbero essere leggermente diverse.
-
-
-
Usa un cacciavite a croce Phillips per rimuovere le quattro viti da 6,4 mm che tengono chiusa la scocca posteriore.
-
-
-
Usa un plettro in plastica per fare leva su ogni angolo del tasto L1 dalla parte della scocca anteriore.
-
Rimuovi il pulsante.
-
-
-
Usa il tuo plettro in plastica per fare leva e rimuovere il tasto R1, esattamente come hai fatto per il tasto L1.
-
-
-

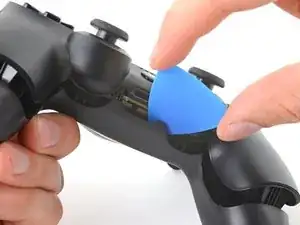

Inserisci il plettro tenendolo verso il basso tra la scocca anteriore e la scocca posteriore, a metà tra il manico e i pulsanti azione.
-
Fai scorrere il plettro verso il manico fino a sganciare la prima clip.
-
Ripeti questa procedura dall'altro lato del controller per sganciare la seconda clip.
-
-
-
Altre due clip agganciano la scocca posteriore; queste si trovano vicino alla porta di estensione e al jack cuffie.
-
Inserisci il plettro fra la scocca anteriore e quella posteriore in uno dei due lati delle porte.
-
Ruota il plettro così da sganciare la sezione della scocca posteriore da quella anteriore.
-
-
-

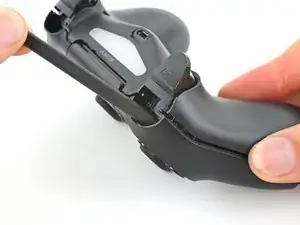

Inserisci la punta di uno spudger attraverso lo spazio al di sopra del grilletto R2 e spingi la clip verso l'esterno.
-
Mentre spingi la clip verso l'esterno, allontana lentamente la scocca posteriore da quella anteriore finché non senti che sono prossime a separarsi.
-
Ripeti la procedura per la clip vicina al grilletto L2.
-
-
-
Capovolgi la scocca posteriore oltre al controller e poggiala facendo attenzione a non danneggiare il cavo di interconnessione.
-
-
-
Usa delle pinzette o le dita per rimuovere il cavo di interconnessione tirando verso l'alto la linguetta di plastica blu.
-
-
-
Stacca il nastrino della scheda madre che connette entrambi le parti della scocca del controller afferrandolo e tirando con le dita.
-
Non appena avrai separato le due metà della scocca, metti pure da parte quella superiore.
-
-
-
Aiutandoti con delle pinzette a becco inclinato, rimuovi il cavetto della batteria scuotendo leggermente il connettore su entrambi i suoi lati.
-
Dopo che avrai rimosso il connettore dalla scheda madre, la batteria potrà essere rimossa dal controller.
-
-
-
Prendi e rimuovi l'estensione del tasto reset dal suo alloggio nella staffa della batteria.
-
-
-
Individua le due clip che fissano la staffa della batteria alla scheda madre.
-
Inserisci la punta del tuo spudger nell'apertura dietro la clip della staffa destra.
-
Premi la clip per disinserirla dalla scheda madre.
-
Solleva il bordo destro della staffa della batteria.
-
-
-
Inserisci la punta del tuo spudger nell'apertura dietro la clip della staffa sinistra.
-
Premi la clip per disinserirla dalla scheda madre.
-
Rimuovi la staffa della batteria.
-
-
-
Usa la punta del tuo spudger per sollevare l'aletta di bloccaggio che fissa il connettore ZIF del cavo del touch pad.
-
Usa delle pinzette o le dita per scollegare il cavo utilizzando la sua linguetta blu.
-
-
-
Usa il tuo cacciavite a croce Phillips per rimuovere la vite di 6,4 mm che fissa la scheda madre.
-
-
-
Afferra il telaio centrale dalle sue sporgenze di plastica o dai motori di vibrazione e rimuovilo.
-
-
-
Rimuovi i tre cuscinetti in silicone dai rispettivi pulsanti nel telaio anteriore:
-
Il cuscinetto quadrato per il pad direzionale.
-
Il cuscinetto arrotondato per i pulsanti di azione.
-
Il cuscinetto piccolo per il tasto home.
-
Se desideri rimuovere i cuscinetti in silicone per il touch pad, i pulsanti condividi e opzioni, segui questo passo. Altrimenti, continua con il set di pulsanti standard.
-
-
-
Rimuovi il cuscinetto direzionale, i pulsanti di azione e il tasto home dal telaio anteriore.
-
Confronta il tuo pezzo di ricambio con quello originale: potresti dover trasferire dei componenti rimanenti o rimuovere dei supporti adesivi dal nuovo pezzo prima di installarlo.
Per riassemblare il tuo dispositivo, segui le istruzioni nell'ordine inverso.
Porta i tuoi rifiuti elettronici a un riciclatore certificato R2 o e-Stewards.
